1. Elena Carrizo Prieto 4º ESO-D Tema 1

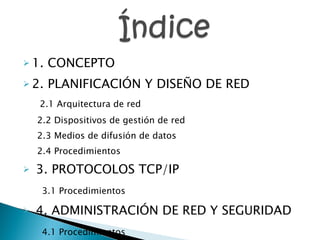

2. 1. CONCEPTO 2. PLANIFICACIÓN Y DISEÑO DE RED 2.1 Arquitectura de red 2.2 Dispositivos de gestión de red 2.3 Medios de difusión de datos 2.4 Procedimientos 3. PROTOCOLOS TCP/IP 3.1 Procedimientos 4. ADMINISTRACIÓN DE RED Y SEGURIDAD 4.1 Procedimientos

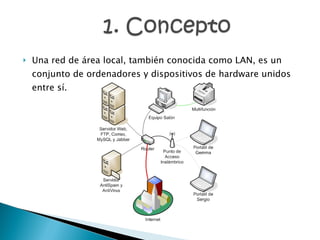

3. Una red de área local, también conocida como LAN, es un conjunto de ordenadores y dispositivos de hardware unidos entre sí.

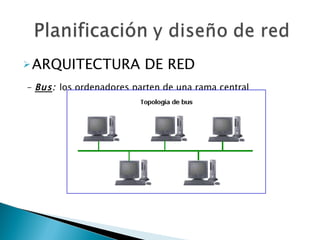

4. ARQUITECTURA DE RED - Bus : los ordenadores parten de una rama central

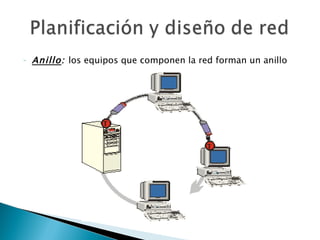

5. Anillo : los equipos que componen la red forman un anillo

6. - Estrella : los ordenadores se conectan a través de un dispositivo que forma el núcleo de la red.

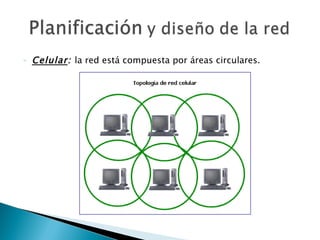

7. Celular : la red está compuesta por áreas circulares.

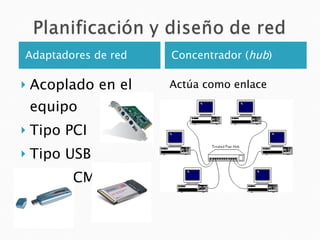

8. Adaptadores de red Concentrador ( hub ) Acoplado en el equipo Tipo PCI Tipo USB Tipo PCMCIA Actúa como enlace

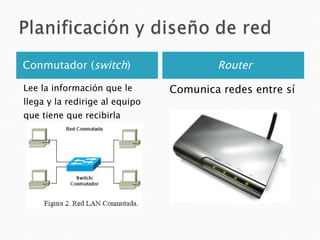

9. Conmutador ( switch ) Router Lee la información que le llega y la redirige al equipo que tiene que recibirla Comunica redes entre sí

10. Puente Punto de acceso Permite dividir una red en distintos segmentos Es un tipo de puente y permite conectar entre sí una red inalámbrica y una cableada.

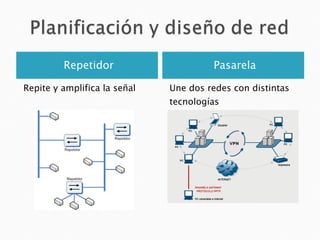

11. Repetidor Pasarela Repite y amplifica la señal Une dos redes con distintas tecnologías

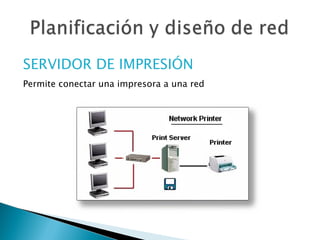

12. SERVIDOR DE IMPRESIÓN Permite conectar una impresora a una red

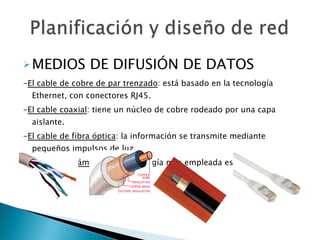

13. MEDIOS DE DIFUSIÓN DE DATOS - El cable de cobre de par trenzado : está basado en la tecnología Ethernet, con conectores RJ45. - El cable coaxial : tiene un núcleo de cobre rodeado por una capa aislante. - El cable de fibra óptica : la información se transmite mediante pequeños impulsos de luz. - El medio inalámbrico : la tecnología más empleada es wifi.

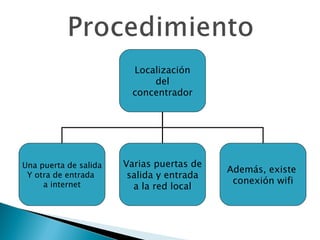

15. Localización del concentrador Una puerta de salida Y otra de entrada a internet Varias puertas de salida y entrada a la red local Además, existe conexión wifi

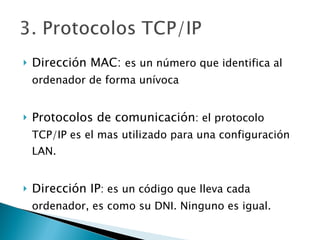

17. Dirección MAC: es un número que identifica al ordenador de forma unívoca Protocolos de comunicación : el protocolo TCP/IP es el mas utilizado para una configuración LAN. Dirección IP : es un código que lleva cada ordenador, es como su DNI. Ninguno es igual.

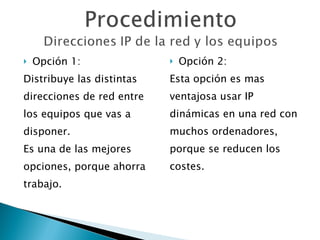

18. Opción 1: Distribuye las distintas direcciones de red entre los equipos que vas a disponer. Es una de las mejores opciones, porque ahorra trabajo. Opción 2: Esta opción es mas ventajosa usar IP dinámicas en una red con muchos ordenadores, porque se reducen los costes.

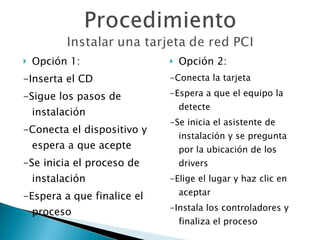

19. Opción 1: -Inserta el CD -Sigue los pasos de instalación -Conecta el dispositivo y espera a que acepte -Se inicia el proceso de instalación -Espera a que finalice el proceso Opción 2: -Conecta la tarjeta -Espera a que el equipo la detecte -Se inicia el asistente de instalación y se pregunta por la ubicación de los drivers -Elige el lugar y haz clic en aceptar -Instala los controladores y finaliza el proceso

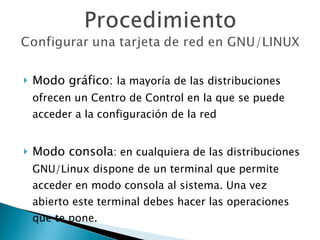

20. Modo gráfico: la mayoría de las distribuciones ofrecen un Centro de Control en la que se puede acceder a la configuración de la red Modo consola : en cualquiera de las distribuciones GNU/Linux dispone de un terminal que permite acceder en modo consola al sistema. Una vez abierto este terminal debes hacer las operaciones que te pone.

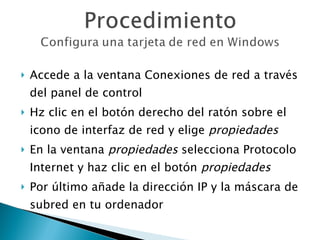

21. Accede a la ventana Conexiones de red a través del panel de control Hz clic en el botón derecho del ratón sobre el icono de interfaz de red y elige propiedades En la ventana propiedades selecciona Protocolo Internet y haz clic en el botón propiedades Por último añade la dirección IP y la máscara de subred en tu ordenador

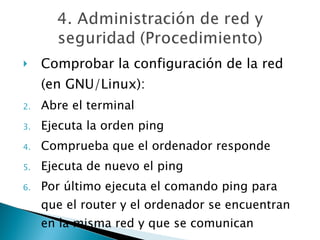

22. Comprobar la configuración de la red (en GNU/Linux): Abre el terminal Ejecuta la orden ping Comprueba que el ordenador responde Ejecuta de nuevo el ping Por último ejecuta el comando ping para que el router y el ordenador se encuentran en la misma red y que se comunican

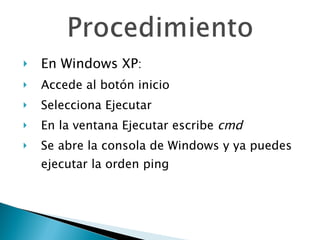

23. En Windows XP : Accede al botón inicio Selecciona Ejecutar En la ventana Ejecutar escribe cmd Se abre la consola de Windows y ya puedes ejecutar la orden ping

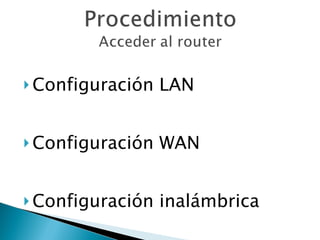

24. Configuración LAN Configuración WAN Configuración inalámbrica

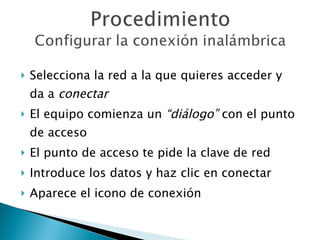

25. Selecciona la red a la que quieres acceder y da a conectar El equipo comienza un “diálogo” con el punto de acceso El punto de acceso te pide la clave de red Introduce los datos y haz clic en conectar Aparece el icono de conexión

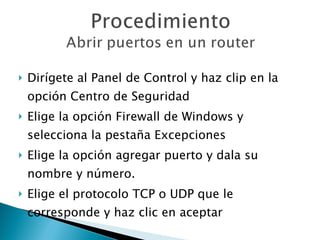

26. Dirígete al Panel de Control y haz clip en la opción Centro de Seguridad Elige la opción Firewall de Windows y selecciona la pestaña Excepciones Elige la opción agregar puerto y dala su nombre y número. Elige el protocolo TCP o UDP que le corresponde y haz clic en aceptar

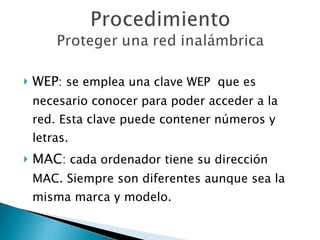

27. WEP : se emplea una clave WEP que es necesario conocer para poder acceder a la red. Esta clave puede contener números y letras. MAC : cada ordenador tiene su dirección MAC. Siempre son diferentes aunque sea la misma marca y modelo.

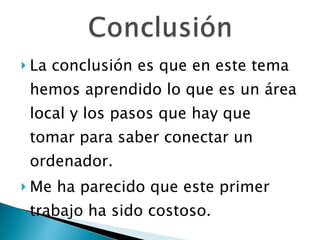

28. La conclusión es que en este tema hemos aprendido lo que es un área local y los pasos que hay que tomar para saber conectar un ordenador. Me ha parecido que este primer trabajo ha sido costoso.

29. FIN
