El documento describe una prueba realizada con una nueva antena VEGA CC12 en reemplazo de la antena Kathrein 739650 instalada actualmente en la torre BTS Machachi X. La prueba encontró una mejora sustancial de 10dB en los niveles de señal en un tramo de 3km de carretera usando la nueva antena VEGA, así como una mejor definición del servidor en 2km adicionales. La relación de ganancia frente a espalda también resultó ser superior para la antena VEGA.
Trial antena vega_060820
- 1. Trial Antena Vega Agosto20, 2006
- 2. Condiciones Actuales: • BTS:Machachi X • Antena instalada: Kathrein 739650 • Azimuth: 0° Tilt Mecánico: 2° • BCCH: 143 • Altura: 48mts

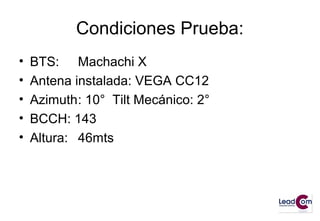

- 3. Condiciones Prueba: • BTS:Machachi X • Antena instalada: VEGA CC12 • Azimuth: 10° Tilt Mecánico: 2° • BCCH: 143 • Altura: 46mts

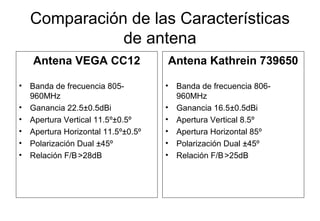

- 4. Comparación de lasCaracterísticas de antena Antena VEGA CC12 • Banda de frecuencia 805- 960MHz • Ganancia 22.5±0.5dBi • Apertura Vertical 11.5º±0.5º • Apertura Horizontal 11.5º±0.5º • Polarización Dual ±45º • Relación F/B>28dB Antena Kathrein 739650 • Banda de frecuencia 806- 960MHz • Ganancia 16.5±0.5dBi • Apertura Vertical 8.5º • Apertura Horizontal 85º • Polarización Dual ±45º • Relación F/B>25dB

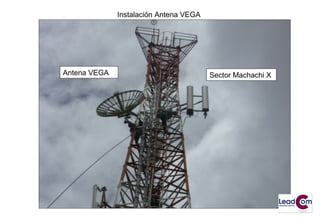

- 5. Instalación Antena VEGA AntenaVEGA Sector Machachi X

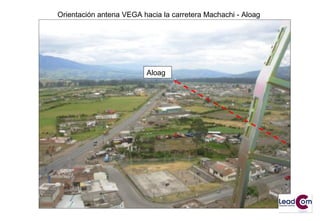

- 6. Orientación antena VEGAhacia la carretera Machachi - Aloag Aloag

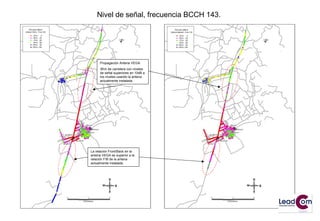

- 7. Nivel de señal,frecuencia BCCH 143. Propagación Antena VEGA 3Km de carretera con niveles de señal superiores en 10dB a los niveles usando la antena actualmente instalada. La relación Front/Back en la antena VEGA es superior a la relación F/B de la antena actualmente instalada.
- 8. BCCH, Mejor Servidor. AntenaVEGA 2Km adicionales de carretera definiendo a Machachi X como mejor servidor

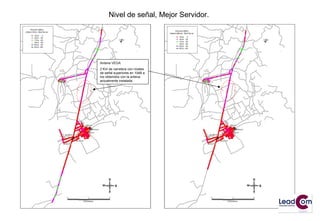

- 9. Nivel de señal,Mejor Servidor. Antena VEGA 2 Km de carretera con niveles de señal superiores en 10dB a los obtenidos con la antena actualmente instalada.

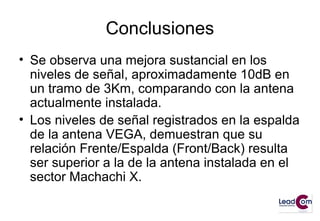

- 10. Conclusiones • Se observauna mejora sustancial en los niveles de señal, aproximadamente 10dB en un tramo de 3Km, comparando con la antena actualmente instalada. • Los niveles de señal registrados en la espalda de la antena VEGA, demuestran que su relación Frente/Espalda (Front/Back) resulta ser superior a la de la antena instalada en el sector Machachi X.
