Este documento describe las características y beneficios de una antena de muy alta ganancia llamada VEGA. La antena VEGA ofrece una ganancia más alta que las antenas de sector comunes, lo que permite una cobertura mejorada. También tiene una apertura de haz estrecha y bajos lóbulos laterales. Otras ventajas incluyen la diversidad de polarización, ajuste de inclinación, facilidad de instalación y bajo costo en comparación con otras soluciones. La antena VEGA puede extender el alcance efectivo

1. 1
Very High Gain Antenna
(VEGA(
Performance
Aplicaciones
Beneficios
“Mas soluciones con menos CAPEX”

2. 22

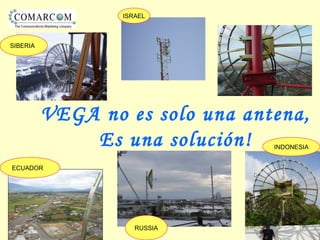

VEGA no es solo una antena,
Es una solución!
SIBERIA
ISRAEL
ECUADOR
INDONESIA
RUSSIA

3. 33

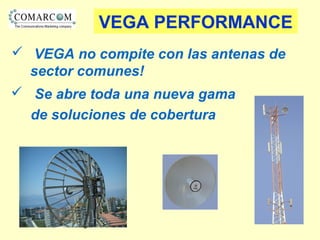

VEGA PERFORMANCE
 VEGA no compite con las antenas de
sector comunes!
 Se abre toda una nueva gama
de soluciones de cobertura

4. 44

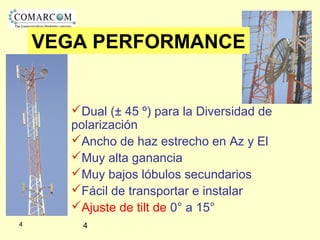

Dual (± 45 º( para la Diversidad de
polarización
Ancho de haz estrecho en Az y El
Muy alta ganancia
Muy bajos lóbulos secundarios
Fácil de transportar e instalar
Ajuste de tilt de 0° a 15°
VEGA PERFORMANCE

5. 55

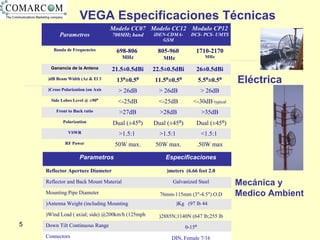

VEGA Especificaciones Técnicas
Parametros Especificaciones
Reflector Aperture Diameter 2.0meters (6.66 feet(
Reflector and Back Mount Material Galvanized Steel
Mounting Pipe Diameter 76mm-115mm (3"-4.5") O.D
Antenna Weight (including Mounting) 44Kg (97 lb)
Wind Load ( axial; side) @200km/h (125mph) 2885N;1140N (647 lb;255 lb)
Down Tilt Continuous Range 0-15º
Connectors 7/16DIN, Female
Eléctrica
Mecánica y
Medico Ambient
Parametros
Modelo CC07
700MHz band
Modelo CC12
iDEN-CDMA-
GSM
Modulo CP12
DCS- PCS- UMTS
Banda de Frequencies 698-806
MHz
805-960
MHz
1710-2170
MHz
Ganancia de la Antena 21.5±0.5dBi 22.5±0.5dBi 26±0.5dBi
3dB Beam Width (Az & El( 13º±0.5º 11.5º±0.5º 5.5º±0.5º
Cross Polarization (on Axis( > 26dB > 26dB > 26dB
Side Lobes Level @ ±90º <-25dB <-25dB <-30dB typical
Front to Back ratio >27dB >28dB >35dB
Polarization Dual (±45º) Dual (±45º) Dual (±45º)
VSWR >1.5:1 >1.5:1 <1.5:1
RF Power 50W max. 50W max. 50W max.

6. 66
-40
-35
-30
-25
-20
-15
-10
-5
0
-180 -150 -120 -90 -60 -30 0 30 60 90 120 150 180
Degrees
Amplitude
824.8MHz 860MHz 870MHz 915MHz 955MHz
805-960 MHz VEGA Los patrones de radiación de la antena
Para:
iDEN 800MHz
CDMA 850MHz
GSM 900MHz
NOTA :Lóbulos laterales
y traseros
extremadamente bajos.
Degrees on Horizontal & Vertical Axis
-3dB
VEGA CC-12
VEGA PERFORMANCE

7. 77

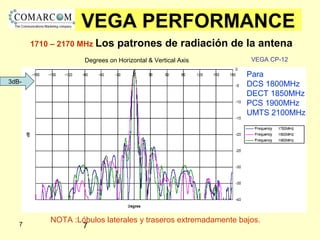

Para
DCS 1800MHz
DECT 1850MHz
PCS 1900MHz
UMTS 2100MHz
NOTA :Lóbulos laterales y traseros extremadamente bajos.
Degrees on Horizontal & Vertical Axis
-3dB
VEGA CP-12
VEGA PERFORMANCE
1710 – 2170 MHz Los patrones de radiación de la antena

8. 88
VEGA Mx Especificaciones Técnicas
EspecificacionesEspecificaciones
eléctricaseléctricas
EspecificacionesEspecificaciones
Mecánicas yMecánicas y
Medio AmbienteMedio Ambiente
Parameter Specification
Reflector Aperture Diameter 1.0meters (3.3 feet(
Reflector and Back Mount Material Aluminum
Mounting Pipe Diameter 76mm-115mm (3"-4.5") O.D
Antenna Weight (including Mounting( 13Kg (28 lb(
Wind Load ( axial; side) @200km/h (125mph) 1400N;600N (318 lb;137 lb)
Down Tilt Fine Adjustment Continuous Range 0-15º
Azimuth Fine Adjustment Continuous Range +7.5°- /7.5°
Connectors 7/16DIN, Female
Parametros
Modelo CMP-12
En DECT, DCS, PCS en UMTS
Banda de frecuencia 1710–1990MHz 1900–2170MHz
Ganancia de la antena 22.5±0.5dBi 23±0.5dBi
3 dB Beam Width Az & El 11°±0.5° 10°±0.5°
Cross Polarization (on Axis) <25dB <25dB
Side Lobes Level @ ±90° >-25dB >-25dB
Front to Back Ratio <35dB <35dB
Polarization Dual (±45°) Dual (±45°)
VSWR 1.5:1typical 1.5:1typical
RF Power 50W max. 50W max.

9. 1010

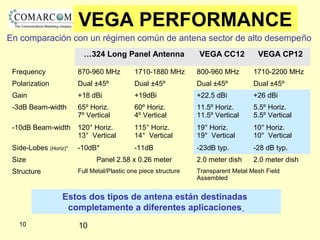

Estos dos tipos de antena están destinadas
completamente a diferentes aplicaciones
En comparación con un régimen común de antena sector de alto desempeño
VEGA PERFORMANCE
…324 Long Panel Antenna VEGA CC12 VEGA CP12
Frequency 870-960 MHz 1710-1880 MHz 800-960 MHz 1710-2200 MHz
Polarization Dual ±45º Dual ±45º Dual ±45º Dual ±45º
Gain +18 dBi +19dBi +22.5 dBi +26 dBi
-3dB Beam-width 65º Horiz.
7º Vertical
60º Horiz.
4º Vertical
11.5º Horiz.
11.5º Vertical
5.5º Horiz.
5.5º Vertical
-10dB Beam-width 120° Horiz.
13° Vertical
115° Horiz.
14° Vertical
19° Horiz.
19° Vertical
10° Horiz.
10° Vertical
Side-Lobes (Horiz)* -10dB* -11dB -23dB typ. -28 dB typ.
Size Panel 2.58 x 0.26 meter 2.0 meter dish 2.0 meter dish
Structure Full Metal/Plastic one piece structure Transparent Metal Mesh Field
Assembled

10. 1111

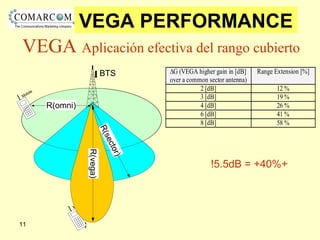

VEGA Aplicación efectiva del rango cubierto
BTS
R(sector)
R(omni)
Mobile
Mobile
R(vega)
∆G (VEGA higher gain in [dB]
over a common sector antenna)
Range Extension [%]
2 [dB] 12 %
3 [dB] 19 %
4 [dB] 26 %
6 [dB] 41 %
8 [dB] 58 %
+5.5dB = +40%!
VEGA PERFORMANCE

11. 1212

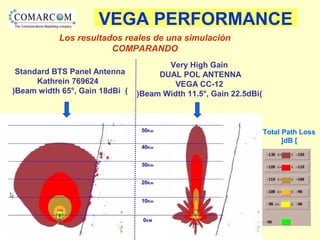

Los resultados reales de una simulación
COMPARANDO
Standard BTS Panel Antenna
Kathrein 769624
)Beam width 65°, Gain 18dBi(
Very High Gain
DUAL POL ANTENNA
VEGA CC-12
)Beam Width 11.5°, Gain 22.5dBi(
Total Path Loss
]dB[
VEGA PERFORMANCE

12. 13

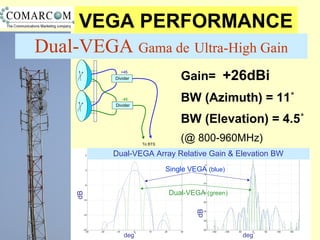

Gain= +26dBi
BW )Azimuth( = 11˚
BW )Elevation( = 4.5˚
(@ 800-960MHz)
VEGA PERFORMANCE
Divider
Divider
-45
To BTS
+45
Dual-VEGA Gama de Ultra-High Gain
Dual-VEGA Array Relative Gain & Elevation BW
Single VEGA (blue)
Dual-VEGA (green)
dB
dB
deg˚ deg˚

13. 1515
Recibir (o transmitir) la diversidad:
La misma señal se recibe a través de dos vías diferentes
Así se logra mitigar los efectos desvanecimiento
Mobile
Unit
Σ
DIVERSITY
¿Por qué la diversidad?
VEGA PERFORMANCE

14. 1616

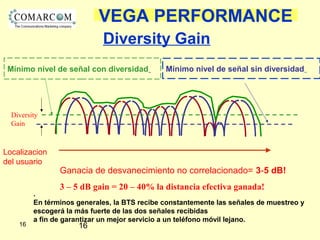

Diversity Gain
Ganacia de desvanecimiento no correlacionado= 3-5 dB!
3 – 5 dB gain = 20 – 40% la distancia efectiva ganada!
Localizacion
del usuario
Mínimo nivel de señal sin diversidad
.
En términos generales, la BTS recibe constantemente las señales de muestreo y
escogerá la más fuerte de las dos señales recibidas
a fin de garantizar un mejor servicio a un teléfono móvil lejano.
Diversity
Gain
Mínimo nivel de señal con diversidad
VEGA PERFORMANCE

15. 1717
La diversidad añade de 3 a 5 dB en el presupuesto de enlace ascendente.
Espacio de la Diversidad
x2 vertical POL antenas
VEGA Solución a la mitad del
costo de la Solución Alternativa
Solucion Era Pre-VEGAUNO=DOS!
VEGA DUAL POLARIZACION
4 metros minimos
de distancia en
GSM!
VEGA PERFORMANCE

16. 1919

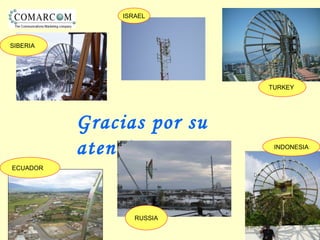

Gracias por su
atencion
SIBERIA
ISRAEL
TURKEY
ECUADOR
INDONESIA
RUSSIA
