El documento describe una evaluación de antena realizada en Haití. Se cambió la antena APX86-906516 por una antena VEGA en el sitio Delmas 97. Los gráficos del 4 al 6 muestran las mediciones antes del cambio y los gráficos del 7 al 9 muestran las mediciones después del cambio. Las estadísticas muestran una mejora en la conectividad y una reducción de llamadas bloqueadas y desconectadas después de cambiar la antena.

1. Aug 21, 20131
w w ww w w . l e a d c o m – i s . c. l e a d c o m – i s . c oo mm
Leadcom Integrated Solutions
Evaluación de Antena VEGA
HAITI

2. Aug 21, 20132
w w ww w w . l e a d c o m – i s . c. l e a d c o m – i s . c oo mm

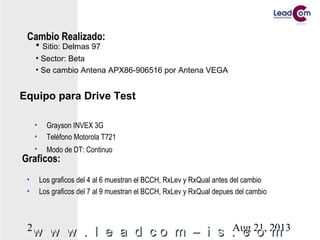

Cambio Realizado:
• Grayson INVEX 3G
• Teléfono Motorola T721
• Modo de DT: Continuo

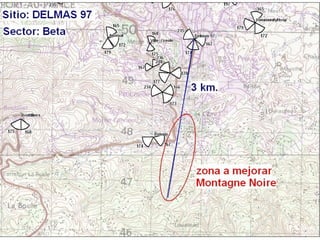

• Sitio: Delmas 97
• Sector: Beta
• Se cambio Antena APX86-906516 por Antena VEGA
Equipo para Drive Test

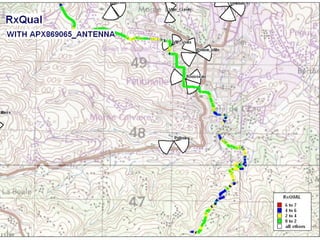

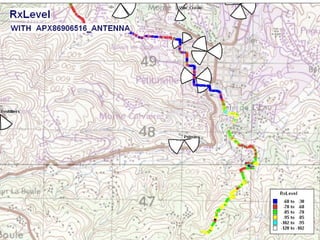

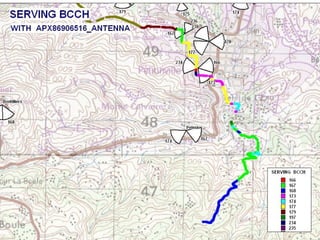

• Los graficos del 4 al 6 muestran el BCCH, RxLev y RxQual antes del cambio

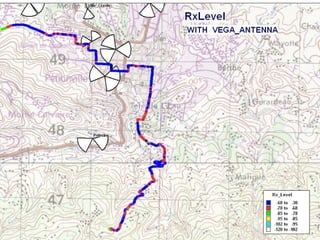

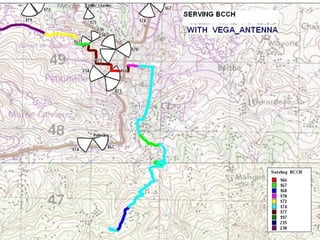

• Los graficos del 7 al 9 muestran el BCCH, RxLev y RxQual depues del cambio
Graficos:

3. Aug 21, 20133
w w ww w w . l e a d c o m – i s . c. l e a d c o m – i s . c oo mm

4. Aug 21, 20134
w w ww w w . l e a d c o m – i s . c. l e a d c o m – i s . c oo mm

5. Aug 21, 20135
w w ww w w . l e a d c o m – i s . c. l e a d c o m – i s . c oo mm

6. Aug 21, 20136
w w ww w w . l e a d c o m – i s . c. l e a d c o m – i s . c oo mm

7. Aug 21, 20137
w w ww w w . l e a d c o m – i s . c. l e a d c o m – i s . c oo mm

8. Aug 21, 20138
w w ww w w . l e a d c o m – i s . c. l e a d c o m – i s . c oo mm

9. Aug 21, 20139
w w ww w w . l e a d c o m – i s . c. l e a d c o m – i s . c oo mm

10. Aug 21, 201310
w w ww w w . l e a d c o m – i s . c. l e a d c o m – i s . c oo mm

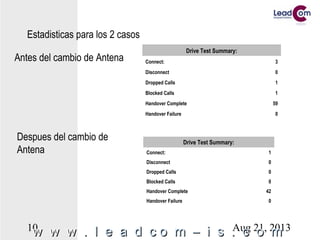

Estadisticas para los 2 casos
Drive Test Summary:
Connect: 3
Disconnect 0
Dropped Calls 1
Blocked Calls 1
Handover Complete 59
Handover Failure 0
Drive Test Summary:
Connect: 1
Disconnect 0
Dropped Calls 0
Blocked Calls 0
Handover Complete 42
Handover Failure 0
Antes del cambio de Antena
Despues del cambio de
Antena
