Este documento describe los pasos para construir un cable cruzado UTP categoría 5 para una red LAN. Los materiales necesarios incluyen cable UTP de 4 pares, tijeras, herramientas de crimpado y conectores RJ45. Los pasos incluyen cortar el aislamiento externo, separar los pares de cables, colocarlos en el orden correcto dentro del conector RJ45, cortar los cables a la longitud adecuada, insertarlos en el conector y comprobar la conexión.

1. Cómo construir un cable
cruzado UTP de red LAN
Laura Hernández Cordero.
Luis Ángel Miguel Miguel.

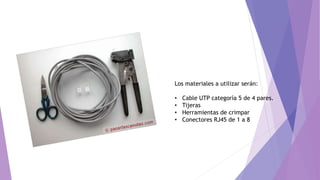

2. Los materiales a utilizar serán:
• Cable UTP categoría 5 de 4 pares.
• Tijeras
• Herramientas de crimpar
• Conectores RJ45 de 1 a 8

3.  Con la punta de las tijeras se
corta el aislamiento externo
del cable, aproximadamente
de 5 a 6 cm del extremo.

4.  Una vez cortada, se separa,
dejando al descubierto los
cables.

5.  Aquí se muestran los 4 pares
de cables trenzados.

6.  Los cables se desenrollan, para así
colocarlos en el siguiente orden
(sujetándolos con fuerza, no dejando
que cambien de orden):
 blanco
 naranja
 blanco pareja de verde
 azul
 pareja de azul
 verde
 blanco pareja de marrón
 marrón

7.  Se estiran los cables y poniéndolos
en orden paralelo.

8.  Se cortan de 14 a 15 mm aprox. pues el
plástico aislante se desplaza al introducirse al
conector.

9.  Se insertan en el
conector, sin aflojar la
presión sobre el extremo
de la camisa o aislante,
procurando que cada
cable entre en su carril

10.  Una vez que están en el
lugar correspondiente, se
empujan hasta que los
cables lleguen a tope al
final de los carriles.

15.  Se hace otra
comprobación por arriba:
todos los cables llegan
hasta el final, las
cuchillas hacen conexión
perfecta, atravesando el
aislante.

16.  Ahora se preparan los cables por el lado de la conexión cruzada:
 1-blanco pareja de verde
 2-verde,
 3-blanco pareja de naranja,
 4-azul
 5-blanco pareja de azul
 6-naranja
 7-blanco pareja de marrón
 8-marrón.

18.  Se repiten las operaciones
como con el otro
conector. El cable está
acabado.

19.  Es así como se ven ambos conectores desde arriba:

20.  Para mayor seguridad,
compruebo las conexiones (en
este caso 0,5 ohmios, depende
de la longitud del cable)

21.  El cable se instaló después en conexión de dos PC en red LAN
Ethernet y está funcionando.
