Este documento explica cómo armar un cable UTP en configuración crossover. Se requiere cable UTP, conectores RJ45, tijeras y una herramienta de crimpado. Primero se pelan unos 5-6 cm en cada extremo del cable y se ordenan los pares de cables. Luego se introducen en los conectores RJ45 y se aprietan con la herramienta de crimpado. Para el segundo extremo, los pares van en orden diferente para configurar el crossover.

1. ¿Cómo armar cable UTP en
configuración crossover ?

2. Cable UTP de 4 pares

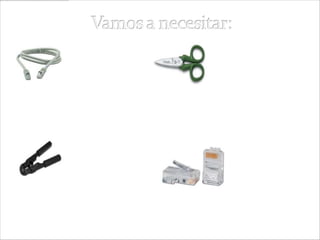

Tijeras de electricista
2 conectores Rj45
Herramienta de crimpar

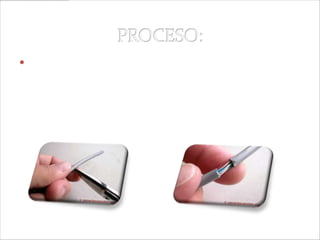

3.  1.-con la punta de las tijeras, a unos 5-6 cm. del
extremo, pellizcamos la funda, camisa o aislamiento
externo del cable, todo alrededor y cuando está
debilitada, tiramos y separamos, dejando al
descubierto

4.  Los cuatro pares de cables trenzados. Vamos a preparar el lado de
conexión normal
Desenrollo los cables, poniendo mucha atención, hasta el borde de la camisa
(una vuelta más), y los colocamos así: 1-blanco pareja de naranja, 2-naranja, 3-
blanco pareja de verde, 4-azul 5-pareja de azul, 6-verde, 7-blanco pareja de
marrón, 8-marrón, y los sujeto con fuerza; ya no podemos dejar que cambien el
orden hasta acabar la construcción del conector

5.  sin soltar los cables por abajo, para que ninguna
conexión cambie de posición, estiramos bien los cables
poniéndolos totalmente paralelos. No podemos dejar
que cambien de posición, y si tenemos que parar aquí
para hacer algo los dejamos sujetos con una pinza u
otro utillaje, para que no cambien de posición.a

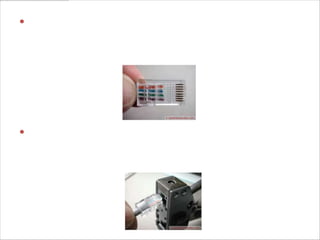

6.  Haora introducimos los pequeños cables dentro del
conector cuidando su orden y que todos entren en su
carril, empujamos hasta llegar a tope
 Introducimos el conector en la herramienta
crimpadora sosteniendo desde el cable gris cuidando
que los cables pequeños no se desplacen

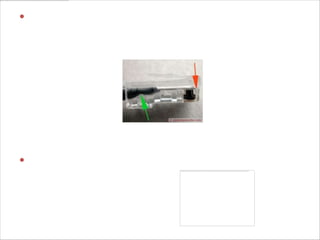

7.  Apretamos fuertemente la herramienta para que el
conector quede bien fijado al cable y los alambres
pequeños queden fijos con las cuchillas
 Ahora comenzamos con el siguiente extremo del cable
ahora las parejas serán así:

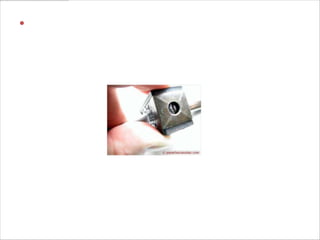

8.  Se cortan las parejas con la misma longitud que el
extremo anterior y se repite el proceso de la
crimpadora ahora el cable ha quedado listo

10.  Utilizaremos los mismos materiales anteriores para
armar esta configuración de cable
Cable utp categoría 5e
Herramienta crimpadora
Conectores RJ45
Tijeras de electricista

11.  Cortaremos un extremo del cable pero solo el forro los
alambres pequeños no serán cortados, estos irán en
este orden:
 Blanco-naranja
 Blanco-azul
 Blanco-verde
 Blanco-café
 Cuando lo tengamos ordenado así vamos al paso de la
crimpadora introduciendo los pequeños alambres de
uno de los extremos en el conector RJ45

12.  El cable deberá verse así repetir el
proceso en el otro extremo del cable y
estará listo
