El documento describe tres circuitos electrónicos básicos que utilizan LEDs, interruptores y fotorresistencias. Explica los materiales necesarios y los diagramas de conexión para cada circuito, así como dónde encontrar los archivos de ejemplo de código para probarlos.

1. *Basado en sparkfun.com

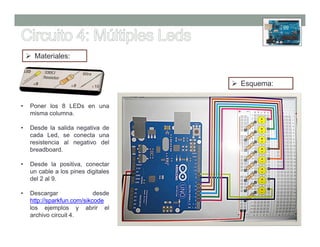

2. Materiales:
Esquema:
• Poner los 8 LEDs en una
misma columna.
• Desde la salida negativa de
cada Led, se conecta una
resistencia al negativo del
breadboard.
• Desde la positiva, conectar
un cable a los pines digitales
del 2 al 9.
• Descargar desde
http://sparkfun.com/sikcode
los ejemplos y abrir el
archivo circuit 4.

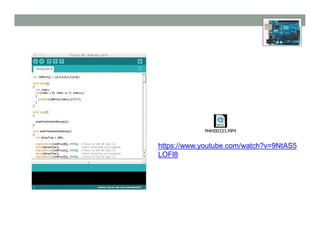

3. M4H00333.MP4
https://www.youtube.com/watch?v=9NtAS5
LOFl8

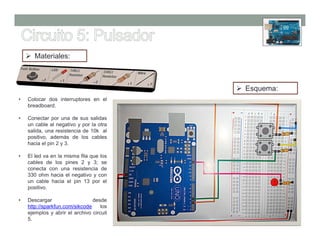

4. Materiales:
Esquema:
• Colocar dos interruptores en el
breadboard.
• Conectar por una de sus salidas
un cable al negativo y por la otra
salida, una resistencia de 10k al
positivo, además de los cables
hacia el pin 2 y 3.
• El led va en la misma fila que los
cables de los pines 2 y 3; se
conecta con una resistencia de
330 ohm hacia el negativo y con
un cable hacia el pin 13 por el
positivo.
• Descargar desde
http://sparkfun.com/sikcode los
ejemplos y abrir el archivo circuit
5.

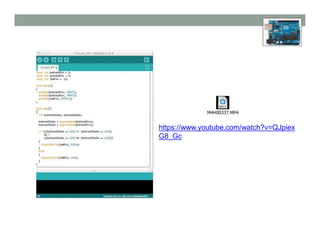

5. M4H00337.MP4
https://www.youtube.com/watch?v=QJpiex
G8_Gc

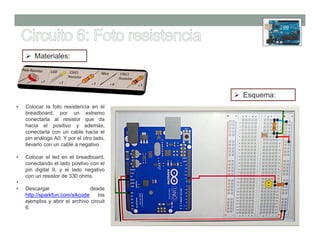

6. Materiales:
Esquema:
• Colocar la foto resistencia en el
breadboard, por un extremo
conectarla al resistor que da
hacia el positivo y además,
conectarla con un cable hacia el
pin análogo A0. Y por el otro lado,
llevarlo con un cable a negativo.
• Colocar el led en el breadboard,
conectando el lado postivo con el
pin digital 9, y el lado negativo
con un resistor de 330 ohms.
•
• Descargar desde
http://sparkfun.com/sikcode los
ejemplos y abrir el archivo circuit
6.

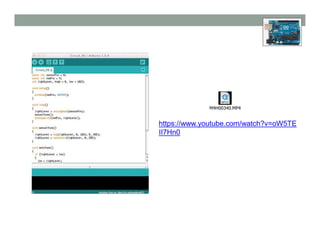

7. M4H00340.MP4
https://www.youtube.com/watch?v=oW5TE
II7Hn0
