Este documento presenta 10 componentes de Arduino y su código correspondiente. Incluye control remoto, RFID, matriz de LEDs, display de 7 segmentos, LED RGB, LCD, sensor de humedad, sensor de temperatura, relevador y motor a pasos. Para cada componente, describe brevemente sus objetivos, materiales, conexión y código, y ofrece conclusiones y enlaces a fuentes adicionales.

1. ARDUINO
10 COMPONENTES
EN ESTE TRABAJOPODREMOS OPSERVARALGUNOS
COMPONENTESDE ARDUINOY EL CODIGO
CORRESPONDIENTE
LUIS ENRIQUE HERNANDEZ ANIBAL Y KAREN LOERA
01/01/2015

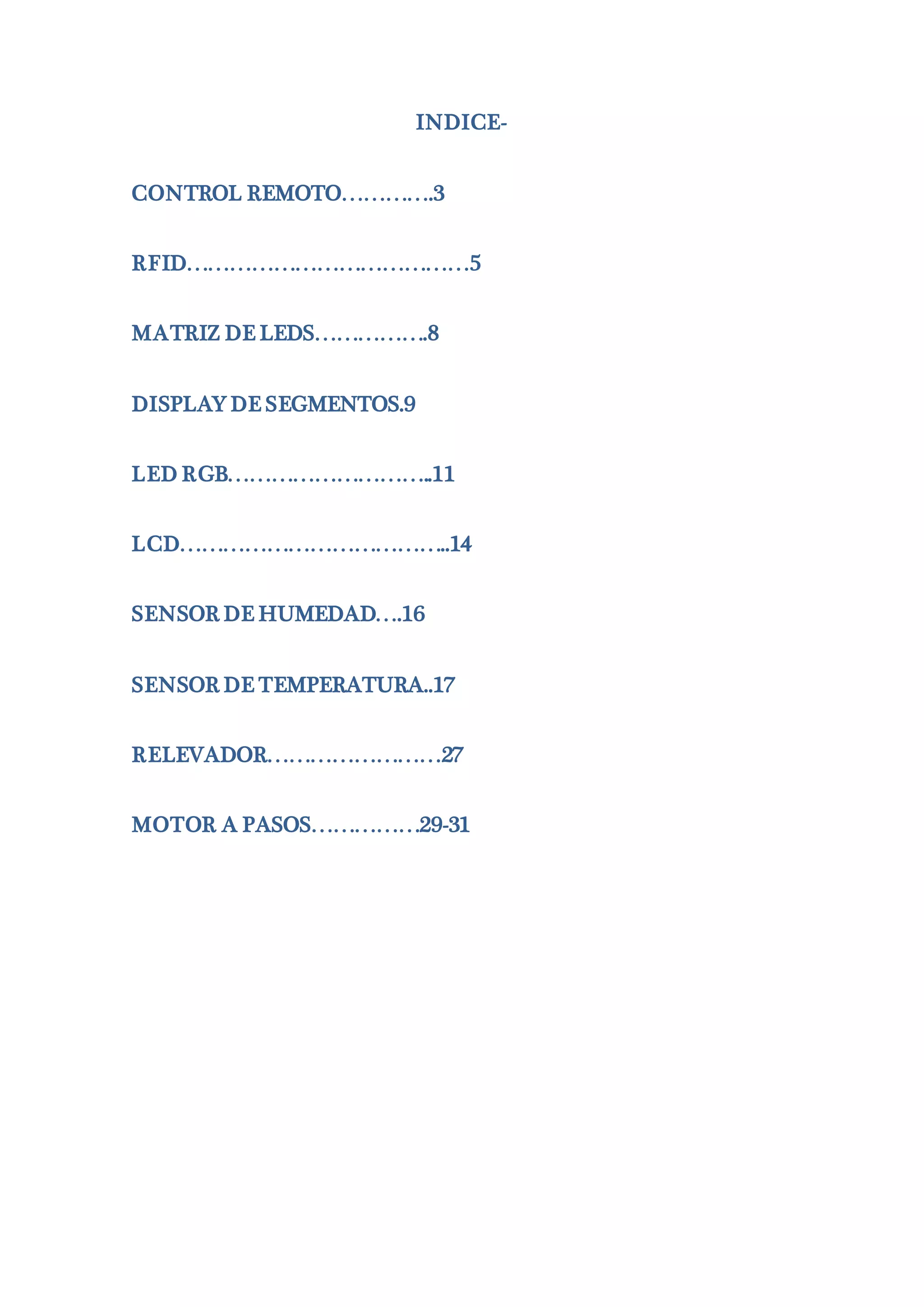

2. INDICE-
CONTROL REMOTO………….3
RFID…………………………………5
MATRIZ DE LEDS…………….8
DISPLAY DE SEGMENTOS.9
LED RGB………………………..11
LCD………………………………..14
SENSOR DE HUMEDAD….16
SENSOR DE TEMPERATURA..17
RELEVADOR……………………27
MOTOR A PASOS……………29-31

3. CONTROL REMOTO
Objetivo-que la persona aprenda a controlar el control remoto del paquete
arduino y así aprenda más sobre arduino
En esta parte aprenderemos sobre el código , como conectar y su uso del control
remoto y arduino uno

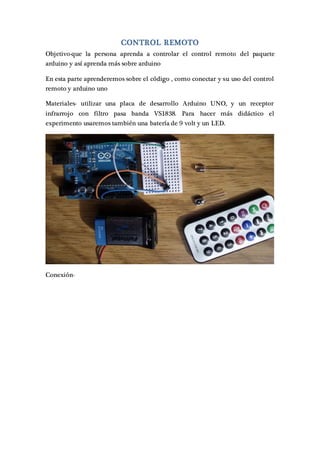

Materiales- utilizar una placa de desarrollo Arduino UNO, y un receptor
infrarrojo con filtro pasa banda VS1838. Para hacer más didáctico el
experimento usaremos también una batería de 9 volt y un LED.

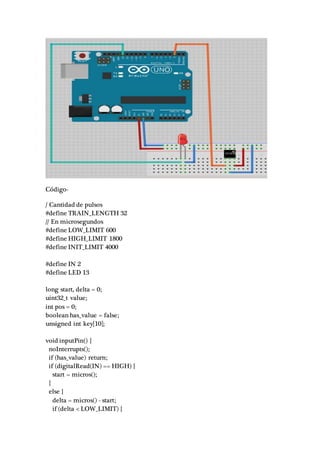

Conexión-

4. Código-
/ Cantidad de pulsos
#define TRAIN_LENGTH 32
// En microsegundos
#define LOW_LIMIT 600
#define HIGH_LIMIT 1800
#define INIT_LIMIT 4000
#define IN 2
#define LED 13
long start, delta = 0;
uint32_t value;
int pos = 0;
boolean has_value = false;
unsigned int key[10];
void inputPin() {
noInterrupts();
if (has_value) return;
if (digitalRead(IN) == HIGH) {
start = micros();
}
else {
delta = micros() - start;
if (delta < LOW_LIMIT) {

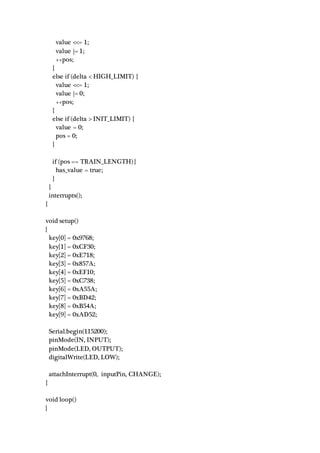

5. value <<= 1;
value |= 1;
++pos;
}
else if (delta < HIGH_LIMIT) {
value <<= 1;
value |= 0;
++pos;
}
else if (delta > INIT_LIMIT) {
value = 0;
pos = 0;
}
if (pos == TRAIN_LENGTH) {
has_value = true;
}
}
interrupts();
}
void setup()
{
key[0] = 0x9768;
key[1] = 0xCF30;
key[2] = 0xE718;
key[3] = 0x857A;
key[4] = 0xEF10;
key[5] = 0xC738;
key[6] = 0xA55A;
key[7] = 0xBD42;
key[8] = 0xB54A;
key[9] = 0xAD52;
Serial.begin(115200);
pinMode(IN, INPUT);
pinMode(LED, OUTPUT);
digitalWrite(LED, LOW);
attachInterrupt(0, inputPin, CHANGE);
}
void loop()
{

6. int i;
if (has_value) {
Serial.print("V: ");
Serial.println(value & 0x0000FFFF, HEX);
i = 0;
while(i<10 && (key[i] != (value & 0x0000FFFF))) ++i;
Serial.println(i);
while(i--) {
digitalWrite(LED, HIGH);
delay(400);
digitalWrite(LED, LOW);
delay(200);
}
has_value = false;
pos = 0;
}
}
Funcionamiento-
Cuando la persona presione uno de los botones del control el led se encenderá
dependiendo del botón presionado.
Conclusiones-
Mi conclusión es que con este proyecto podremos observar cómo se usa el
control remoto y es muy entretenido hacerlo funcionar
Fuentes-
http://geekytheory.com/protocolo-nec-receptor-ir-con-arduino/

7. RFID
OBJETIVO-QUE LA PERSONA APRENDA A USAR EL CONPONENTE Y LO
PUEDA CREAR CUANDO EL QUIERA PARA CUAL QUIER PROPOCITO
EN ESTE TRABAJO APRENDEREMOS A USA EL COMPONENTE RFID
MATERIALES - Módulo Lector RFID-RC522 RF y tarjeta – 1 Arduino
Uno – Cable USB serial CONEXIÓN A continuación se muestra una tabla
con los pines del módulo RFID RC552, así como la conexión que tendrá con el
Arduino UNO En la imagen de arriba se muestra la parte trasera del RFID
RC552, en la parte inferior de esta imagen esta muestra los nombres
correspondientes de los pines.
CODIGO-
#include
#include

8. RFID rfid(10,5);
void setup()
{
Serial.begin(9600);
SPI.begin(); rfid.init();
}
unsigned char het[16]={'H','E','T','P','R','O',' ','R','F','I','D',' ','5','5','2',' '}; //Declaracion
de cadena de caracteres
unsigned char *writeData=het; //asigna het a char tipo puntero
unsigned char *str; //char tipo puntero utilizado para la función de lectura de
un bloque
void loop()
{
if (rfid.isCard()) {
rfid.write(8,writeData); //Función escritura (num de bloque, string)
rfid.read(8,str); //Función lectura (num de bloque, str) guarda lo que está
en el bloque a str
Serial.print(str[0]); //Imprime lo que se guardó en str de la funcion read
}
rfid.halt();
}
FUNCIONAMIENTO-
ES QUE LA PERSONA OBSERVE COMO ES QUE ESTAN FUNCIONANDO
LOS HOTELES CON CERRADURAS Y LA PUEDA CREAR PARA SI MISMO

9. CONCLUSIONES –
ES QUE LA CREACION DE ESL RFID ES MUY UTIL PARA OBSERVAR LO
QUE SON LAS PUERTAS ELECTRONICAS
FUENTES-
http://hetpro-store.com/TUTORIALES/arduino/comunicacion/modulo-lector-rfid-
rc522-rf-con-arduino/
MATRIZ DE LEDS
OBJETIVO-QUE LA PERSONA APRENDA A USAR EL CONPONENTE Y LO
PUEDA CREAR CUANDO EL QUIERA PARA CUAL QUIER PROPOCITO

10. EN ESTE TRABAJO PODREMOS OPSERVAR COMO UTILIZAR EL MATRIZ
DE LEDS Y SU CONFIGURACION
MATERIALES-
MATRIZ DE LEDS 8X8,ARDUINO,CIRCUITO INTEGRADOR,
CODIGO-

11. FUNCIONAMIENTO-
CONCLUSION-
MI CONCLUSION ES QUE ESTO PUEDE AYUDAR A LAS PERSONAS A DAR
HERMOSOS MENSAJES PARA CUALQUIER OCACION

12. DISPLAY DE 7 SEGMENTOS
OBJETIVO-QUE LA PERSONA APRENDA A USAR EL CONPONENTE Y LO
PUEDA CREAR CUANDO EL QUIERA PARA CUAL QUIER PROPOCITO
EN ESTE TRABAJO PODREMOS OPSERVAR COMO UTILIZAR EL DISPLAY
DE 7 SEGMENTOS Y SU CONFIGURACION
MATERIALES-
DISPLAY DE 7 SEGMENTOS, ARDUINO, PROTOBUARD, Y PUENTES
CONEXIÓN-

13. CODIGO-
int led = 13;
int led1 = 12;
int led2 = 11;
int led3 = 10;
int led4 = 9;
int led5 = 8;
int led6 = 7;
void setup() { pinMode(led, OUTPUT);
pinMode(led1, OUTPUT);
pinMode(led2, OUTPUT);
pinMode(led3, OUTPUT);
pinMode(led4, OUTPUT);
pinMode(led5, OUTPUT);
pinMode(led6, OUTPUT);
}
void loop() { digitalWrite(led2, HIGH);
delay(1000);
digitalWrite(led2, LOW);
//numero cero
digitalWrite(led2, HIGH);
digitalWrite(led3, HIGH);
digitalWrite(led4, HIGH);
digitalWrite(led5, HIGH);
digitalWrite(led6, HIGH);
delay(1000); digitalWrite(led2, LOW);
digitalWrite(led3, LOW);
digitalWrite(led4, LOW);
digitalWrite(led5, LOW);
digitalWrite(led6, LOW); //numero uno
digitalWrite(led1, HIGH);
digitalWrite(led4, HIGH);
delay(1000);
digitalWrite(led1, LOW);

14. digitalWrite(led4, LOW);
//numero dos
digitalWrite(led4, HIGH);
digitalWrite(led6, HIGH);
delay(1000);
digitalWrite(led4, LOW);
digitalWrite(led6, LOW);
//numero tres
digitalWrite(led3, HIGH);
digitalWrite(led6, HIGH);
digitalWrite(led5, HIGH);
delay(1000);
digitalWrite(led3, LOW);
digitalWrite(led6, LOW);
digitalWrite(led5, LOW);
//numero cuatro
digitalWrite(led, HIGH);
digitalWrite(led6, HIGH);
delay(1000);
digitalWrite(led, LOW);
digitalWrite(led6, LOW);
//numero cinco
digitalWrite(led, HIGH);
delay(1000);
digitalWrite(led, LOW);
//numero seis
digitalWrite(led4, HIGH);
digitalWrite(led5, HIGH);
digitalWrite(led6, HIGH);
digitalWrite(led2, HIGH);
delay(1000);
digitalWrite(led4, LOW);
digitalWrite(led5, LOW);
digitalWrite(led6, LOW); digitalWrite(led2, LOW); //numero siete
delay(1000); //numero ocho
digitalWrite(led5, HIGH);
digitalWrite(led6, HIGH);
delay(1000);

15. digitalWrite(led5, LOW);
digitalWrite(led6, LOW);
//numero nueve
}
FUNCIONAMIENTO-
ES QUE PUEDAN COLOCARLE NUEMOS Y ESTE ARA EL CONTEO DE
TODOS COMO DEL 0-9 O 1-5 ETC.
FUENTE
http://panamahitek.com/control-de-display-7-segmentos-mediante-pulsadores/
LED RGB
OBJETIVO-QUE LA PERSONA APRENDA A USAR EL CONPONENTE Y LO
PUEDA CREAR CUANDO EL QUIERA PARA CUAL QUIER PROPOCITO
EN ESTE TRABAJO PODREMOS OPSERVAR COMO UTILIZAR LOS LED RGB
Y SU CONFIGURACION
MATERIALES-
- 1 placa Arduino Uno
- Jumpers para Conexo
- 3 Resistores de 330 Ohms - 0,25W
- 1 LED RGB

16. CODIGO-
/ Firmware para Controle de Cores do LED RGB
#define RED 3 // Define o pino 3 com PWM como RED
#define BLUE 5 // Define o pino 5 com PWM como BLUE
#define GREEN 6 // Define o pino 6 com PWM como GREEN
int red = 255, green = 255, blue = 255; // valores de 0 a 255 (variá-los para obter
cores diferentes).
void setup() {
pinMode (RED, OUTPUT); // Pino 3 declarado como saída
pinMode (BLUE, OUTPUT); // Pino 5 declarado como saída
pinMode (GREEN, OUTPUT); // Pino 6 declarado como saída
}
void loop() {
analogWrite (GREEN, green); // Envia o sinal de "green" para o terminal de cor
verde do LED
analogWrite (BLUE, blue); // Envia o sinal de "blue" para o terminal de cor azul
do LED
analogWrite (RED, red); // Envia o sinal de "red" para o terminal de cor
vvermelha do LED
}
FUNCION-
EN ESTE PODRAS AOPSERVAR DEPENDIENDO DEL CODIGO EL CAMBIO
DE COLORES QUE EFECTARUA EL LED Y ASI PODRAS CAMBIARLO A TU
GUSTO

17. CONCLUSION-
ES QUE ESTO PUEDE AYUDAR PASA FUTUROS PROTECTOS DE ARDUINO
A GRAN ESCALA
FUENTE-
http://geekytheory.com/tutorial-arduino-controlar-un-led-rgb-utilizando-
potenciometros/
LCD
OBJETIVO-QUE LA PERSONA APRENDA A USAR EL CONPONENTE Y LO
PUEDA CREAR CUANDO EL QUIERA PARA CUAL QUIER PROPOCITO
EN ESTE TRABAJO PODREMOS OPSERVAR COMO UTILIZAR LA
PANTALLA LCD Y HACER SU CONFIGURACION
MATERIALES-
PANTALLA LCD,ARDUINO UNO.
CODIGO-
/*
Ejemplo de uso de display LCD 16x2. Usando la librería LiquidCrystal
library compatible con el driver de Hitachi HD44780 driver

18. */
// incluimos la libreria LiquidCrystal
#include
// inicializamos la librería con los numeros pins del interfaz
// cada LCD puede llevar sus propios numeros
LiquidCrystal lcd(8, 13, 9, 4, 5, 6, 7);
void setup() {
// establecemos el numero de columnas y filas del display
lcd.begin(16, 2);
// enviamos el mensaje a mostrar en el display
lcd.print("ajpdsoft");
}
void loop() {
// enviamos la posicion del cursor al display
// (nota: la linea 1 es la segunda fila, empieza a contar en 0
lcd.setCursor(0, 1);
// mostramos el numero de segundos desde el inicio del programa
lcd.print(millis()/1000);
}

19. FUNCIONAMIENTO –
EN EL PODRAS OBSERVAR LOS MENSAJES QUE PREVIA MENTE
ESCRIBISTE
CONCLUSION-ES ESTE PROYECTO PODREMOS OPSERVAR COMO
FUNCIONA LA PANTALLA LCD
FUENTES- http://panamahitek.com/uso-de-pantalla-lcd-con-arduino/
SENSOR DE HUMEDAD
OBJETIVO-QUE LA PERSONA APRENDA A USAR EL CONPONENTE Y LO
PUEDA CREAR CUANDO EL QUIERA PARA CUAL QUIER PROPOCITO
EN ESTE TRABAJO PODREMOS OPSERVAR COMO UTILIZAR EL SENSOR
DE HUMEDAD Y HACER SU CONFIGURACION
MATERIALES-
SENSOR DHT11,ARDUINO Y PUENTES
CODIGO-

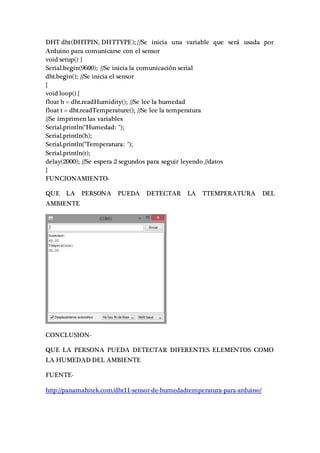

#include "DHT.h" //cargamos la librería DHT
#define DHTPIN 2 //Seleccionamos el pin en el que se //conectará el sensor
#define DHTTYPE DHT11 //Se selecciona el DHT11 (hay //otros DHT)

20. DHT dht(DHTPIN, DHTTYPE); //Se inicia una variable que será usada por
Arduino para comunicarse con el sensor
void setup() {
Serial.begin(9600); //Se inicia la comunicación serial
dht.begin(); //Se inicia el sensor
}
void loop() {
float h = dht.readHumidity(); //Se lee la humedad
float t = dht.readTemperature(); //Se lee la temperatura
//Se imprimen las variables
Serial.println("Humedad: ");
Serial.println(h);
Serial.println("Temperatura: ");
Serial.println(t);
delay(2000); //Se espera 2 segundos para seguir leyendo //datos
}
FUNCIONAMIENTO-
QUE LA PERSONA PUEDA DETECTAR LA TTEMPERATURA DEL
AMBIENTE
CONCLUSION-
QUE LA PERSONA PUEDA DETECTAR DIFERENTES ELEMENTOS COMO
LA HUMEDAD DEL AMBIENTE
FUENTE-
http://panamahitek.com/dht11-sensor-de-humedadtemperatura-para-arduino/

21. SENSOR DE TEMPERATURA
OBJETIVO-QUE LA PERSONA APRENDA A USAR EL CONPONENTE Y LO
PUEDA CREAR CUANDO EL QUIERA PARA CUAL QUIER PROPOCITO
EN ESTE TRABAJO PODREMOS OPSERVAR COMO UTILIZAR EL SENSOR
DE TEMPERATURA Y HACER SU CONFIGURACION
MATERIALES-
SENSOR DE TEMPERATURA, ARDUINO,PANTALLA LCD,PUENTES
CODIGO-
#include
#include
#define ThermistorPIN 1 // Analog Pin 1
#define NUM_KEYS 5
/*
Circuito del dispaly LCD:
* LCD RS pin to digital pin 8
* LCD Enable pin to digital pin 9
* LCD D4 pin to digital pin 4
* LCD D5 pin to digital pin 5
* LCD D6 pin to digital pin 6
* LCD D7 pin to digital pin 7
* LCD BL pin to digital pin 10
* KEY pin to analogl pin 0
*
* Esquema del sensor de temperatura:
* [Ground] -- [10k-pad-resistor] -- | -- [10k thermistor] --[Vcc (5v)]
* |

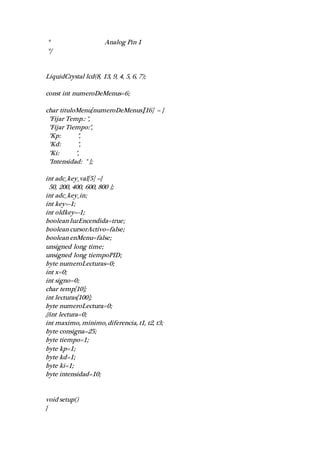

22. * Analog Pin 1
*/
LiquidCrystal lcd(8, 13, 9, 4, 5, 6, 7);
const int numeroDeMenus=6;
char tituloMenu[numeroDeMenus][16] = {
"Fijar Temp.: ",
"Fijar Tiempo:",
"Kp: ",
"Kd: ",
"Ki: ",
"Intensidad: " };
int adc_key_val[5] ={
50, 200, 400, 600, 800 };
int adc_key_in;
int key=-1;
int oldkey=-1;
boolean luzEncendida=true;
boolean cursorActivo=false;
boolean enMenu=false;
unsigned long time;
unsigned long tiempoPID;
byte numeroLecturas=0;
int x=0;
int signo=0;
char temp[10];
int lecturas[100];
byte numeroLectura=0;
//int lectura=0;
int maximo, minimo, diferencia, t1, t2, t3;
byte consigna=25;
byte tiempo=1;
byte kp=1;
byte kd=1;
byte ki=1;
byte intensidad=10;
void setup()
{

23. cargarConfig();
pinMode(10, OUTPUT);
analogWrite(10,intensidad*25);
Serial.begin(9600);
lcd.clear();
lcd.begin(16, 2);
lcd.setCursor(0,0);
lcd.print("www.ajpdsoft.com");
lcd.setCursor(0,1);
lcd.print("C.Ventanas v1.0 ");
delay(2000);
// lcd.setCursor(0,0);
// lcd.print("Muevase con las ");
// lcd.setCursor(0,1);
// lcd.print("teclas direccion");
// delay(4000);
lcd.clear();
lcd.setCursor(0,0);
lcd.print("Temperatura: ");
lcd.setCursor(0,1);
int lectura=getTemp(1);
sprintf(temp, "%3d%c%1d%cC", lectura/100, '.', lectura/10%10,223);
lcd.print(temp);
time = millis();
tiempoPID = millis();
}
void loop()
{
int lectura = getTemp(ThermistorPIN);
lecturas[numeroLectura++] = lectura;
if (millis()-time > 20000) { // Si han pasado mas de 20 segundos apagamos la
luz
digitalWrite(10, LOW);
luzEncendida=false;
}
if (millis()-time > 7000) { // Si han pasado mas de 7 segundos salimos del menu
if (enMenu) guardarConfig();
enMenu = false;
x=0;
time = millis();
// }
// if (!enMenu) {
lcd.clear();

24. lcd.setCursor(0,0);
lcd.print("Temperatura: ");
lcd.setCursor(0,1);
sprintf(temp, "%3d%c%1d%cC", lectura/100, '.', lectura/10%10,223);
lcd.print(temp);
// Serial.print("Temperatura[");
// Serial.print(numeroLectura);
// Serial.print("]: ");
// Serial.println(temp);
}
if (millis()-time > 5000) { // Si han pasado mas de 5 segundos apagamos el
cursor
lcd.noBlink();
cursorActivo=false;
}
adc_key_in = analogRead(0); // Leemos el valor de la pulsacion
key = get_key(adc_key_in); // Obtenemos el boton pulsado
if (key != oldkey) // if keypress is detected
{
delay(50); // Espera para evitar los rebotes de las pulsaciones
adc_key_in = analogRead(0); // Leemos el valor de la pulsacion
key = get_key(adc_key_in); // Obtenemos el boton pulsado
if (key != oldkey)
{
time = millis(); // TODO: falta la comprobacion de si se ha desbordado el
tiempo
if (!luzEncendida) { // Al pulsar cualquier tecla encendemos la pantalla
analogWrite(10,intensidad*25);
luzEncendida=true;
}
else { // si la pantalla esta encendida seguimos funcionando normalmente
oldkey = key;
char accion = 0;
if (key >=0){ // Si se ha pulsado cualquier tecla
lcd.blink(); // Mostramos el cursor parpadeando
cursorActivo=true;
}
if ((key == 0) && (enMenu)){ // Se ha pulsado la tecla derecha
x++;
if (x>numeroDeMenus-1) x=numeroDeMenus-1;
}
if ((key == 1) && (enMenu)) { // Se ha pulsado la tecla arriba

25. accion++;
}
if ((key == 2) && (enMenu)) { // Se ha pulsado la tecla abajo
accion = accion-1;
}
if ((key == 3) && (enMenu)) { // Se ha pulsado la tecla izquierda
x--;
if (x<0) x = 0;
}
if (key == 4){ // Se ha pulsado la tecla de seleccion
}
enMenu = true;
lcd.clear();
lcd.setCursor(0,0);
lcd.print(tituloMenu[x]);
lcd.setCursor(0,1);
switch (x) {
case 0: // Estamos en fijar temperatura
consigna += accion;
lcd.print(consigna);
lcd.print((char)223);
lcd.print("C");
break;
case 1: // Estamos en fijar tiempo
tiempo += accion;
lcd.print(tiempo);
lcd.print("0 seg.");
break;
case 2: // Estamos en Kp.
kp += accion;
lcd.print(kp);
break;
case 3: // Estamos en Kd.
kd += accion;
lcd.print(kd);
break;
case 4: // Estamos en Ki.
ki += accion;
lcd.print(ki);
break;
case 5: // Estamos en Ki.
intensidad += accion;
if (intensidad > 254) intensidad = 0;
if (intensidad > 10) intensidad = 10;

26. lcd.print(intensidad);
lcd.print("0%");
analogWrite(10,intensidad*25);
break;
}
}
}
}
if ((numeroLectura > 99) && (numeroLecturas < 2)) {
long suma = 0;
maximo = -10000;
minimo = 10000;
for (int i=0; i < 100; i++){
suma = suma + lecturas[i];
if (lecturas[i] > maximo) {
maximo = lecturas[i];
}
if (lecturas[i] < minimo) {
minimo = lecturas[i];
}
// Serial.print("Temperatura[");
// Serial.print(i);
// Serial.print("]: ");
// Serial.println(lecturas[i]);
}
diferencia = maximo - minimo;
suma = suma / 100;
// Si la diferencia es superior a un grado
//es que ha habido un error en la lectura
if (diferencia > 100) {
Serial.println("Lectura no valida");
// TODO: Descartar lectura y repetir la medida
}
else {
numeroLecturas++;
t3=t2;
t2=t1;
t1=suma;
}
Serial.print("Suma: ");
Serial.println(suma);
/* Serial.print("Media: ");
Serial.print(suma/100);

27. Serial.print(",");
Serial.println(suma/10%10);
Serial.print("Maximo: ");
Serial.print(maximo/100);
Serial.print(",");
Serial.print(maximo/10%10);
Serial.print(" - Minimo: ");
Serial.print(minimo/100);
Serial.print(",");
Serial.print(minimo/10%10);
Serial.print(" - Diferencia: ");
Serial.print(diferencia/100);
Serial.print(",");
Serial.println(diferencia/10%10); */
}
if (numeroLectura > 99) {
// Cuando se termina de tomar las 100
//lecturas empezamos de nuevo por la primera
numeroLectura = 0;
}
PID();
delay(10);
// Si se desborda millis() empieza otra
//vez por cero, ocurre cada 50 dias
if (millis() < time){
time = millis();
}
}
void PID(){
// Si se desborda millis() empieza otra
// vez por cero, ocurre cada 50 dias
if (millis() < tiempoPID){
tiempoPID = millis();
}
// Si no ha pasado todavía el timepo de ciclo del PID
if (millis() < tiempoPID + (tiempo*10*1000)){
// entonces mantenemos la fuerza y esperamos mas tiempo
// s = sActualPID;
}
else if (numeroLecturas >= 2){
numeroLecturas--;
Serial.print("Distancia a la consigna: ");
Serial.print(t1-consigna*100);

28. Serial.print(" - Velocidad: ");
Serial.println(t1-t2);
tiempoPID = millis();
}
}
// Convertimos el valor leido en analogico
// en un numero de boton pulsado
int get_key(unsigned int input)
{
int k;
for (k = 0; k < NUM_KEYS; k++)
{
if (input < adc_key_val[k])
{
return k;
}
}
if (k >= NUM_KEYS)k = -1; // Error en la lectura.
return k;
}
int temperaturaFicticia = 2450;
int ptf= 0;
int getTemp(byte input)
{
int celsius = Thermistor(analogRead(input))*100;
return celsius;
temperaturaFicticia += (random(7)-3-ptf);
if (temperaturaFicticia > 2800) ptf = 1;
if (temperaturaFicticia < 2000) ptf = 0;
return temperaturaFicticia;
}
float pad = 10000; // balance/pad resistor value, set this to
// the measured resistance of your pad resistor
// float thermr = 10000; // thermistor nominal resistance
float Thermistor(int RawADC) {
long Resistance;
float Temp; // Dual-Purpose variable to save space.

29. Resistance=((1024 * pad / RawADC) - pad);
// Saving the Log(resistance) so not to calculate it 4 times later
Temp = log(Resistance);
Temp = 1 / (0.001129148 + (0.000234125 * Temp) +
(0.0000000876741 * Temp * Temp * Temp));
Temp = Temp - 273.15; // Convert Kelvin to Celsius
return Temp; // Devolver temperatura
}
boolean cargarConfig(){
if ((EEPROM.read(0) == 27) && (EEPROM.read(1) == 28) &&
(EEPROM.read(2) == 13) && (EEPROM.read(3) == 18)) {
// Comprobamos que la eeprom tenga una
// configuracion valida con numeros concretos
// solo cargamos el valor de la configuracion si los valores coinciden
if (EEPROM.read(4) == EEPROM.read(5)) consigna = EEPROM.read(4);
if (EEPROM.read(6) == EEPROM.read(7)) tiempo = EEPROM.read(6);
if (EEPROM.read(8) == EEPROM.read(9)) kp = EEPROM.read(8);
if (EEPROM.read(10) == EEPROM.read(11)) kd = EEPROM.read(10);
if (EEPROM.read(12) == EEPROM.read(13)) ki = EEPROM.read(12);
if (EEPROM.read(14) == EEPROM.read(15)) intensidad = EEPROM.read(14);
return true;
}
return false;
}
void guardarConfig(){
EEPROM.write(0,27);
EEPROM.write(1,28);
EEPROM.write(2,13);
EEPROM.write(3,18);
// Ponemos nmeros concretos en el comienzo
// de la EEPROM para confirmar que tiene valores correctos.
EEPROM.write(4,consigna);
EEPROM.write(5,consigna); // almacenamos los valores 2 veces
EEPROM.write(6,tiempo);
EEPROM.write(7,tiempo); // almacenamos los valores 2 veces
EEPROM.write(8,kp);
EEPROM.write(9,kp); // almacenamos los valores 2 veces
EEPROM.write(10,kd);
EEPROM.write(11,kd); // almacenamos los valores 2 veces
EEPROM.write(12,ki);

30. EEPROM.write(13,ki); // almacenamos los valores 2 veces
EEPROM.write(14,intensidad);
EEPROM.write(15,intensidad); // almacenamos los valores 2 veces
}
FUNCIONAMIENTO-ESTE PROYECTO PUEDE CALCULAR LA
TEMPERATURA EN EL AMBIENTE
CONCLUSION-QUE LA PERSONA PUEDA DETECTAR LA TEMPERATURA
DEL AMBIENTE Y QUE SEPA CUAL ES
FUENTE- http://rcmcomputointegrado.blogspot.mx/2012/05/proyecto-arduino-
sensor-de-temperatura.html
RELEVADOR
OBJETIVO-QUE LA PERSONA APRENDA A USAR EL CONPONENTE Y LO
PUEDA CREAR CUANDO EL QUIERA PARA CUAL QUIER PROPOCITO
EN ESTE TRABAJO PODREMOS OPSERVAR COMO UTILIZAR EL SENSOR
DE TEMPERATURA Y HACER SU CONFIGURACION
MATERIALES-
ARDUINO UNO,RELEVADOR,PROPODUARD,PUENTES,LEDSY PILA DE 9
VOLTS

31. CODIGO-
int RELAY = 2;
void Set up() {
pinMode(RELAY,OUTPUT);
}
void loop(){
digitalwrite(Relay,HIGH);
delay(2000);
digitalwrite(Relay,LOW);
delay(2000);
}

32. FUNCIONAMIENTO-
EN ESTE PROYECTO PODREMOS OPSERVAR EL FUNCIONAMIENTO DE EL
RELEVADOR ES EL QUE TRANSFORMA LA ENERGIA PARA
TRANSMITIRLA ATODOS
CONCLUSION-
ES ESTE PROYECTO PUDE OBSERVAR PARA QUE SIRVE UN RELEVADOR Y
LOS TANTOS USOS QUE TIENE
FUENTE-AMIGOS MITICOS
MOTOR A PASOS
OBJETIVO-QUE LA PERSONA APRENDA A USAR EL CONPONENTE Y LO
PUEDA CREAR CUANDO EL QUIERA PARA CUAL QUIER PROPOCITO
EN ESTE TRABAJO PODREMOS OPSERVAR COMO UTILIZAR EL SENSOR
DE TEMPERATURA Y HACER SU CONFIGURACION
MATERIALES-
-Arduino
-Servomotor/es (En este caso he usado un servomotor miniaturizado, por su
reducido consumo de energía, apto para arduino)
-Cables M/M para conexión fácil, fiable y flexible entre Arduino, ProtoBoard y
Servo, aunque recomiendo coger el pack de 100, por un precio asequible y no
tener que andar estirando nunca más (Pack de 100 cables Premium M/M)
-Placa de protipado (Si no se dispone ya de una)

33. CODIGO-
1. #include <Servo.h>
2.
3. Servo servo1; // Crea un Objeto servo
4. int posicion; // Variable de la posicion del servo
5.
6. void setup()
7. {
8. servo1.attach(2); // Selecionamos el pin 2 como el pin de control para els
ervo
9. }
10.
11. void loop()
12. {
13.
14. posicion = 150; // Establecemos el valor de la posicion a 150º
15. posicion = map(posicion, 0, 1023, 0, 179); // Establecemos la relacion en
tre los grados de giro y el PWM
16. /* Con el mapa de valores anterior establecemos una relacin proporciona
l */
17. /* entre el pulso minimo 0 con el grado minimo, 0 tambien y el pulso ma
ximo*/
18. /* 1023 con el grado maximo, 179*/
19. servo1.write(posicion); // Escribimos la posicion con el mapa de
valores al servo
20. delay(150); // Y le damos un tiempo para que sea capaz de
moverse

34. 21. }
FUNCION-
AL INSERTAR EL CODIGO Y CARGAR ESTE SE MOVERA EN 180 GRADOS Y
NO MAS LENTO O RAPIDO DEPENDIENDO DE COMO LO DESEES
CONCLUSION-
ESTE PROYECTO PUEDE SER MUY YAMATIVO YAQUE CON EL MOTOR A
PASOS PUEDES CREAR DIFERENTES COSAS COMO UN CARRO O UNA
MANO MECANICA.
FUENTE-
http://diymakers.es/mover-motores-paso-paso-con-arduino/

35. GRACIAS POR SU ATENCION Y ESPERO QUE EL TRABAJO LES SEA
DE AYUDA
