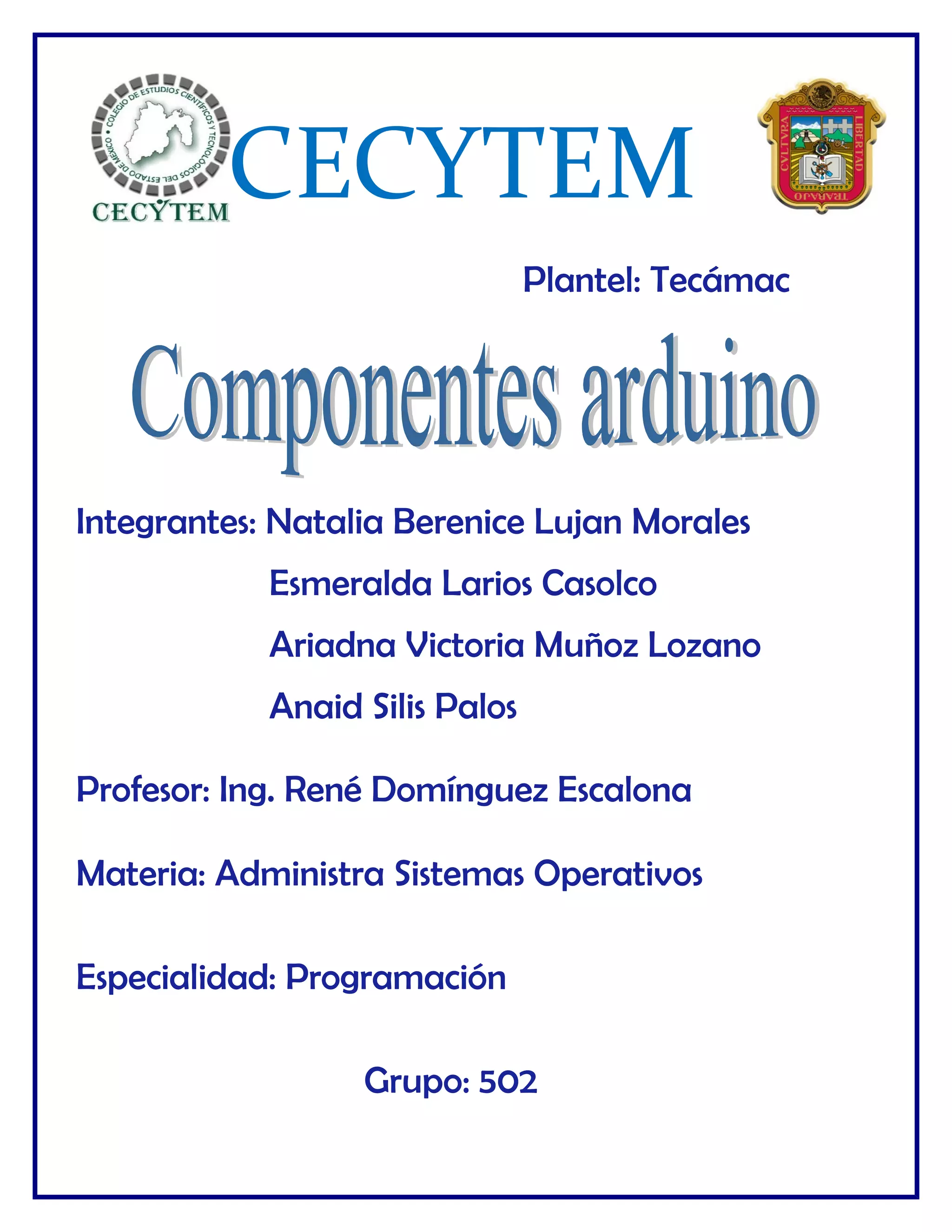

CECYTEM
Plantel: Tecámac
Integrantes: Natalia Berenice Lujan Morales
Esmeralda Larios Casolco
Ariadna Victoria Muñoz Lozano
Anaid Silis Palos
Profesor: Ing. René Domínguez Escalona
Materia: Administra Sistemas Operativos
Especialidad: Programación
Grupo: 502

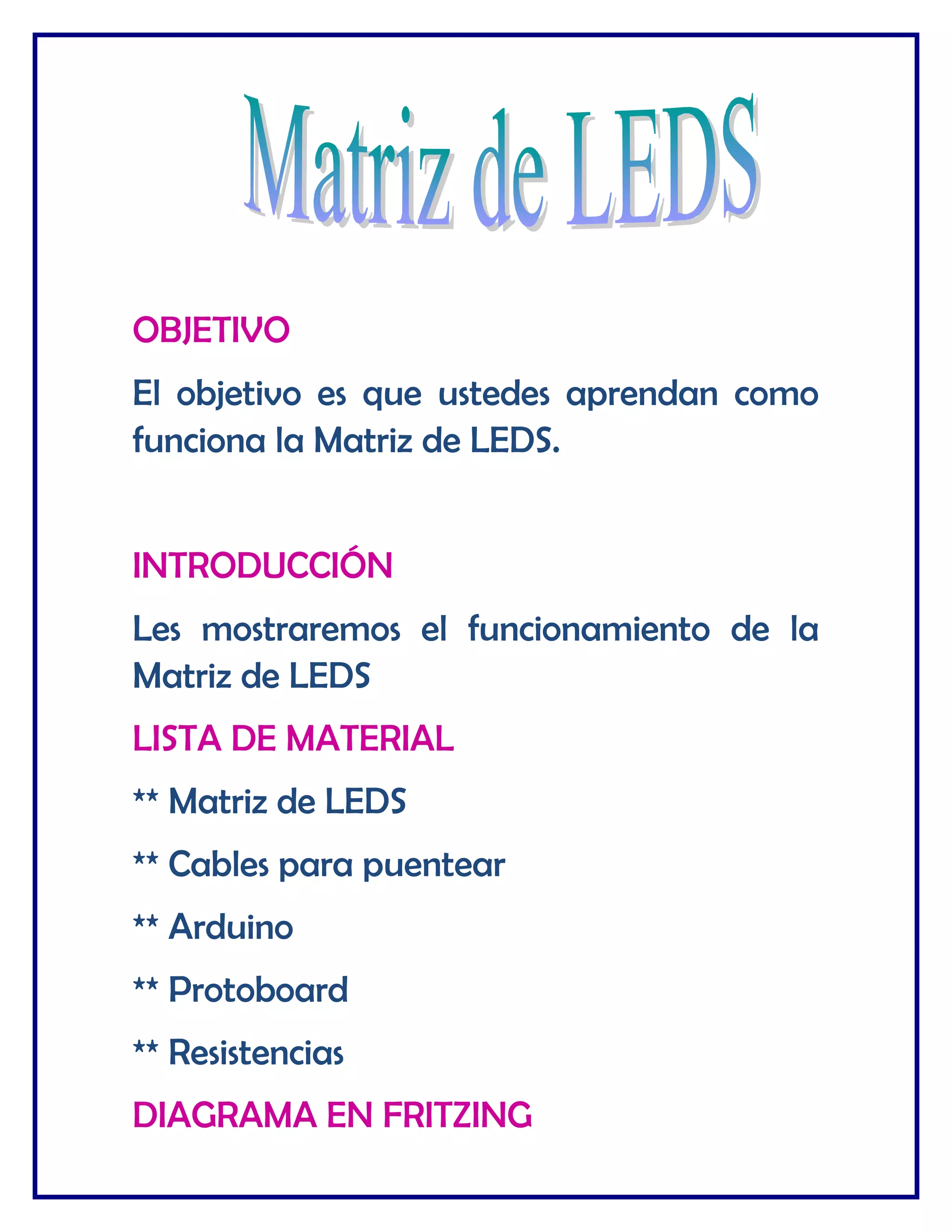

OBJETIVO
El objetivo es que ustedes aprendan como
funciona la Matriz de LEDS.
INTRODUCCIÓN
Les mostraremos el funcionamiento de la
Matriz de LEDS
LISTA DE MATERIAL
** Matriz de LEDS
** Cables para puentear
** Arduino
** Protoboard
** Resistencias
DIAGRAMA EN FRITZING
CÓDIGO
DESCRIPCIÓN DE FUNCIONAMIENTO
La matriz está compuesta por una serie de
filas y columnas la intersección entre ambas
contiene un LED, para que este encienda,
tiene que recibir simultáneamente un 0 en
la fila y un 1 en la columna, cuando se da
esta condición la electrónica del circuito se
encarga de encender el LED
correspondiente.
** Utilizamos el protoboard y las resistencias
y las conectamos con le Matriz
** Conectamos los cables con la matriz de
LEDS
** Cargamos el Código en el Arduino
** Cuando termino de cargar el código en
la matriz apareció el nombre de una de las
integrantes del equipo.
EVIDENCIA (Fotos)
CONCLUSIÓN
Aprendimos como funciona la Matriz de
LEDS y como vimos para hacer que
funcione no se necesita mucho material.
FUENTES DE INFORMACIÓN
https://www.youtube.com/watch?
v=dRKT9XbXybk
http://www.monografias.com/trabajos101/m
atrices-leds/matrices-leds.shtml
OBJETIVO
El objetivo es que ustedes aprendan el
funcionamiento del Micrófono.
INTRODUCCIÓN
Las ondas de sonido son pequeños cambios
en la presión del aire. Un micrófono es el
transductor encargado de convertir esa
onda en una señal eléctrica medible,
análoga hacia el sonido que se quiere medir.
A continuación les mostrare como funciona
el micrófono, les mostraremos el diagrama
en Fritzing y el código.

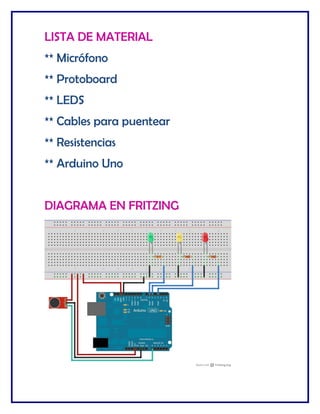

LISTA DE MATERIAL
** Micrófono
** Protoboard
** LEDS
** Cables para puentear
** Resistencias
** Arduino Uno
DIAGRAMA EN FRITZING
CÓDIGO
DESCRIPCIÓN DE FUNCIONAMIENTO
** Colocamos los LEDS en el protoboard,
junto con las resistencias y los cables para
puentear y conectamos el micrófono.
** Al emitir un sonido el micrófono lo
detecta y los LEDS se prender al ritmo del
sonido, puede ser desde una canción hasta
un aplauso o un silbido.
EVIDENCIA (Fotos)
CONCLUSIÓN
Hemos visto como funciona el micrófono,
para este componente se necesita un poco
más de material.
FUENTES DE INFORMACIÓN
https://www.youtube.com/watch?
v=wYDUNeDqPDs
http://www.internetdelascosas.cl/2014/08/07/
usando-un-microfono-con-arduino/
OBJETIVO
El objetivo es que ustedes sepan como
funciona el sensor de temperatura.
INTRODUCCIÓN
El LM35 es un sensor de temperatura. Esta
calibrado de fábrica con una precisión de
1ºC y es capaz de tomar lecturas entre
-55ºC y 150ºC
LISTA DE MATERIAL
** Sensor de Temperatura LM35
** Arduino
** Pantalla LCD
** Protoboard
** Cables para puentear
DIAGRAMA EN FRITZING
CÓDIGO
DESCRIPCIÓN DE FUNCIONAMIENTO
El LM35 viene calibrado de fábrica, por lo
que no necesita ningún circuito externo para
hacerlo funcionar.
Esto unido a su simpleza hace que sea
extremadamente sencillo añadirlo en
cualquier montaje.
EVIDENCIA (Fotos)
CONCLUSIÓN
Vimos como funciona el sensor de
temperatura y los materiales que tenemos
que ocupar para hacer que funcione.
FUENTES DE INFORMACIÓN
http://www.trastejant.es/tutoriales/electronic
a/sensordetemperatura_lm35.html
OBJETIVO
El objetivo es que ustedes aprendan como
hacer que funcione una pantalla LCD.
INTRODUCCIÓN
A continuación se va a mostrar cómo
conectar una pantalla LCD a una placa
Arduino UNO para mostrar texto por
pantalla.
LISTA DE MATERIAL
**Pantalla LCD 1602A
**Placa Arduino UNO
**Cable USB
**Cables para puentear
**Protoboard
DIAGRAMA EN FRITZING
CÓDIGO
DESCRIPCIÓN DE FUNCIONAMIENTO

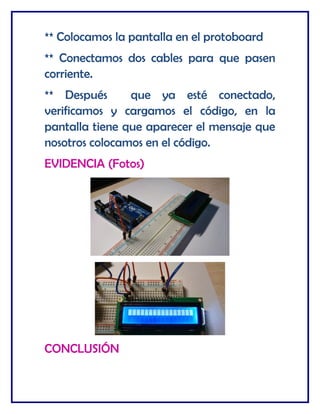

** Colocamos la pantalla en el protoboard
** Conectamos dos cables para que pasen
corriente.
** Después que ya esté conectado,
verificamos y cargamos el código, en la
pantalla tiene que aparecer el mensaje que
nosotros colocamos en el código.
EVIDENCIA (Fotos)
CONCLUSIÓN
La pantalla LCD es muy fácil que lo
hagamos prender y no necesita mucho
código y tampoco mucho material.
FUENTES DE INFORMACIÓN
http://elcajondeardu.blogspot.mx/2013/12/tut
orial-conectando-una-pantalla-lcd.html
http://www.ajpdsoft.com/modules.php?
name=News&file=article&sid=627
OBJETIVO
El objetivo es que ustedes sepan como
funciona el Display de 7 segmentos.
INTRODUCCIÓN
Es un Conjunto de 7 leds conectados y
posicionados apropiadamente. Encendiendo
algunos de ellos y apagando otros podemos
ir formando diferentes números. Veamos la
disposición de los segmentos, Cada segmento
esta designado con una letra.
A continuación les mostraremos como
funciona este componente.
LISTA DE MATERIAL
** Display 7 segmentos
** Arduino
** Cables para puentear
** Resistencias
** Protoboard
** Cable USB
** Push Button
DIAGRAMA EN FRITZING
CÓDIGO
EVIDENCIA (Fotos)
CONCLUSIÓN
Aprendimos como funciona un Display de 7
segmentos y el material que debemos
ocupar para que funcione.
FUENTES DE INFORMACIÓN
https://www.youtube.com/watch?
v=p0zEVi07SxQ
http://tecnoface.com/tutoriales/12-
practicando-con-displays-de-7-
segmentos/19-conceptos-basicos-de-un-
display-de-7-segmentos
OBJETIVO
El objetivo es que ustedes aprendan el
funcionamiento del LED RGB.
INTRODUCCIÓN
A continuación les mostrare el código, el
diagrama de Fritzing, el material que
utilizamos para que el LED funcione.
LISTA DE MATERIAL
** LED RGB
** Arduino
** Protoboard
** Cables para puentear
** Cable USB
DIAGRAMA EN FRITZING
CÓDIGO
DESCRIPCIÓN DE FUNCIONAMIENTO
Mediante un LED RGB y una función
programación, podemos generar diversas
tonalidades ejemplo: Rojo, Verde, Azul etc.
EVIDENCIA (Fotos)
CONCLUSIÓN
Vimos como funciona el LED RGB, el
material que necesitamos, el código está
muy fácil.
FUENTES DE INFORMACIÓN
https://www.youtube.com/watch?
v=yUPLoJvvw5U
http://tdrobotica.co/tutoriales/arduino/317-
arduino-basico-t19ab-control-basico-de-un-
led-rgb-apoyado-por-tabla-de-colores
