El documento describe una práctica de simulación sobre la conexión y finalización de sesiones TCP en el contexto del modelo OSI y TCP/IP. Se detallan los pasos para configurar la simulación, ejecutar la captura de eventos TCP y examinar los resultados de la sesión. Se enfatiza el proceso de establecimiento de conexión y la terminación adecuada de la misma al intercambiar segmentos TCP.

1. Ingeniería Informática
Asignatura:RedesdeComputadoras
Profesor:ISC.LizbethHernándezOlán
UnidadII Capas superiores del modeloOSIy TCP/IP. Fecha:
Practica6 4.2.5.2EstablecimientoyfinalizacióndeunasesiónTCP–CCNAExploración Página1de5
No. Control 14081422 NombredelAlumno RolandoHernandezCastillo
Objetivosdeaprendizaje
 Configuraryejecutarlasimulación
 Examinarlosresultados
Introducción:
TCPesun protocoloorientadoaconexión.Antesdeque puedaintercambiarselainformación,comounapáginaWeb,los
puntosdebenestablecerunaconexión.Seestableceunaconexiónporpartedeunprotocolodeenlacedetresvíasdonde
se envíanlos númerosdesecuenciainicialparaambospuntosyseacusarecibodeellos.Cuandoelintercambiofinaliza,
losparesintercambiansegmentosTCPparaterminarlasesióndemaneraadecuada.Laactividadanteriorsecentróenel
intercambiorealdelossegmentosTCP.Estaactividadseenfocaenelestablecimientodelaconexiónantesdelintercambio
ylaterminacióndelasesióndespuésdelmismo.
Tarea1: Configuraryejecutarlasimulación

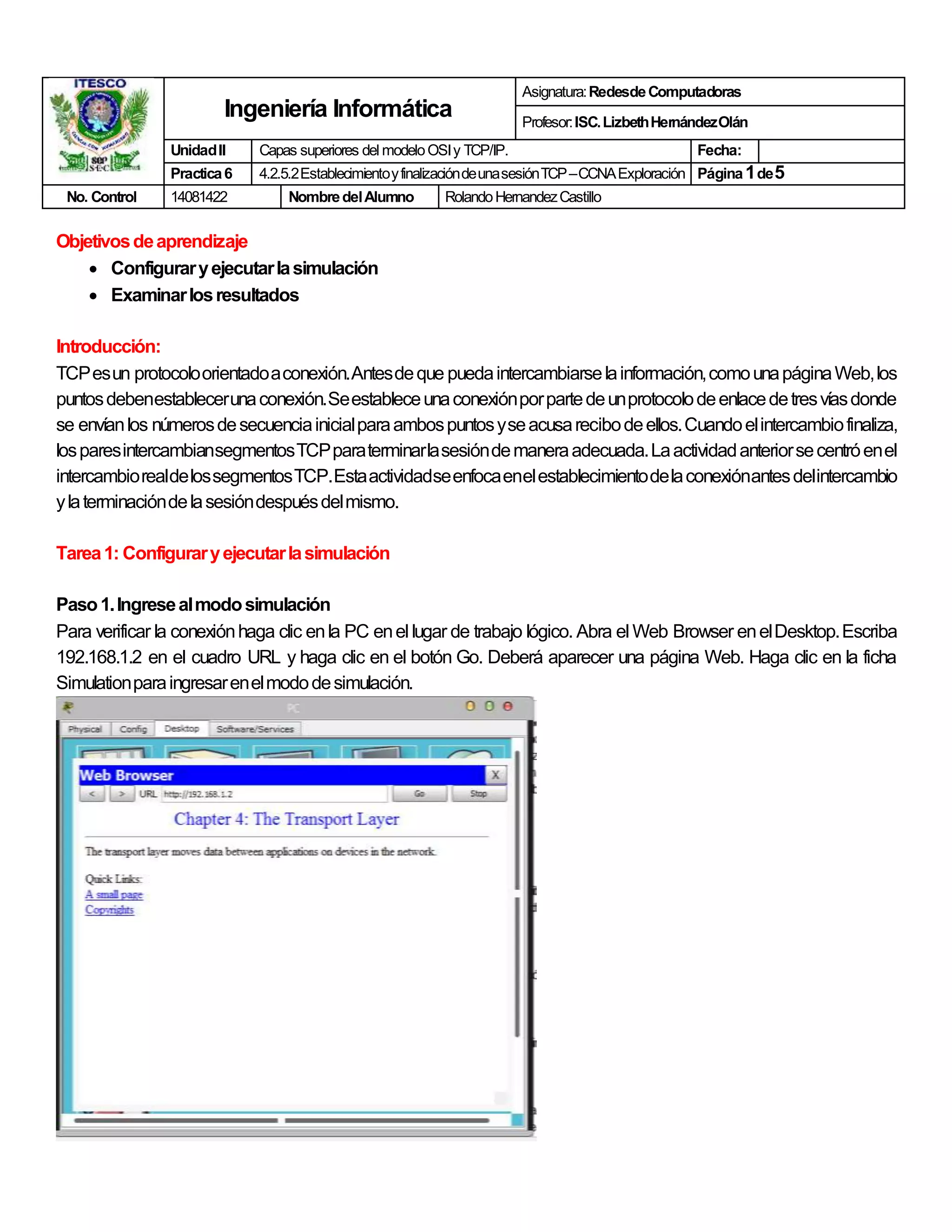

Paso1.Ingresealmodosimulación
Para verificar la conexiónhaga clic enla PC enel lugar de trabajo lógico. Abra el Web Browser enelDesktop.Escriba
192.168.1.2 en el cuadro URL y haga clic en el botón Go. Deberá aparecer una página Web. Haga clic en la ficha
Simulationparaingresarenelmododesimulación.

2. UnidadII.Practica1 ModeloOSIyTCP/IP -Descripcióngeneral Página2de5

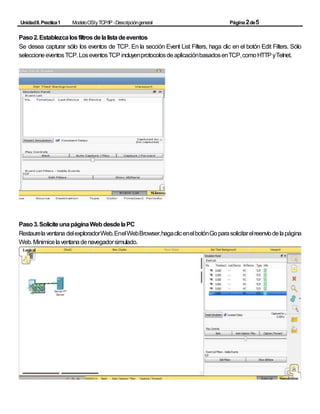

Paso2.Establezcalosfiltrosdelalistadeeventos
Se desea capturar sólo los eventos de TCP. En la sección Event List Filters, haga clic en el botón Edit Filters. Sólo
seleccioneeventosTCP.LoseventosTCPincluyenprotocolosdeaplicaciónbasadosenTCP,comoHTTPyTelnet.
Paso3.SoliciteunapáginaWebdesdelaPC
Restaurelaventana delexploradorWeb.EnelWebBrowser,hagaclicenelbotónGoparasolicitarelreenvíodelapágina
Web.Minimicelaventanadenavegadorsimulado.

3. UnidadII.Practica1 ModeloOSIyTCP/IP -Descripcióngeneral Página3de5

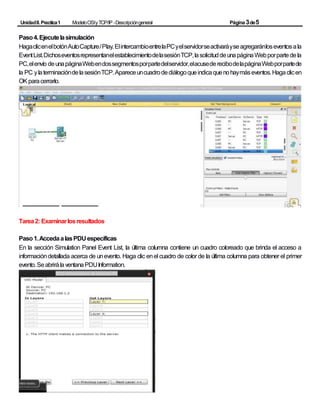

Paso4.Ejecutelasimulación
HagaclicenelbotónAutoCapture/Play.ElintercambioentrelaPCyelservidorseactivaráyseagregaránloseventosala
EventList.DichoseventosrepresentanelestablecimientodelasesiónTCP,lasolicituddeunapáginaWebporpartedela
PC,elenvío deunapáginaWebendossegmentosporpartedelservidor,elacusederecibodelapáginaWebporpartede
la PC ylaterminacióndelasesiónTCP.Apareceuncuadrodediálogoqueindicaquenohaymáseventos.Hagaclicen
OKparacerrarlo.
Tarea2: Examinarlosresultados
Paso1.AccedaalasPDU específicas
En la sección Simulation Panel Event List, la última columna contiene un cuadro coloreado que brinda el acceso a
informacióndetallada acerca de unevento. Haga clic enel cuadro de color de la última columna para obtener el primer
evento.SeabrirálaventanaPDUInformation.

4. UnidadII.Practica1 ModeloOSIyTCP/IP -Descripcióngeneral Página4de5

5. UnidadII.Practica1 ModeloOSIyTCP/IP -Descripcióngeneral Página5de5

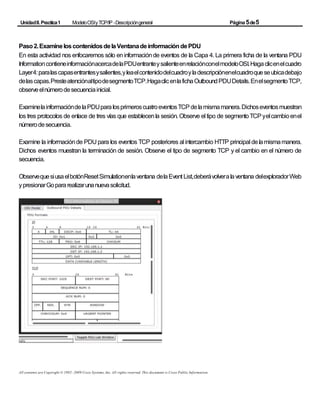

Paso2.ExamineloscontenidosdelaVentanadeinformacióndePDU
En esta actividad nos enfocaremos sólo eninformaciónde eventos de la Capa 4. La primera ficha de la ventana PDU
InformationcontieneinformaciónacercadelaPDUentranteysalienteenrelaciónconelmodeloOSI.Hagaclicenelcuadro
Layer4:paralascapasentrantesysalientes,yleaelcontenidodelcuadroyladescripciónenelcuadroqueseubicadebajo
delascapas.PresteatenciónaltipodesegmentoTCP.HagaclicenlafichaOutboundPDUDetails.EnelsegmentoTCP,
observeelnúmerodesecuenciainicial.
ExaminelainformacióndelaPDUparalosprimeroscuatroeventosTCPdelamismamanera.Dichoseventosmuestran
los tres protocolos de enlace de tres vías que establecenla sesión. Observe el tipo de segmentoTCPyelcambioenel
númerodesecuencia.
Examine la informaciónde PDU para los eventos TCP posteriores al intercambio HTTP principal delamismamanera.
Dichos eventos muestran la terminación de sesión. Observe el tipo de segmento TCP y el cambio en el número de
secuencia.
ObservequesiusaelbotónResetSimulationenlaventana delaEvent List,deberávolveralaventana delexploradorWeb
ypresionarGopararealizarunanuevasolicitud.
