El documento detalla una práctica sobre interacción cliente-servidor en el entorno de redes, utilizando Packet Tracer para simular la solicitud de servicios como DNS y HTTP. Los estudiantes configuran un sistema simple donde una PC solicita una página web a un servidor, rastreando el proceso de resolución de direcciones IP y la entrega de la página. Se enfatiza la importancia de entender el flujo de eventos en la comunicación en redes y se ofrece un paso a paso para realizar la simulación.

1. Ingeniería Informática
Asignatura:RedesdeComputadoras
Profesor:ISC.LizbethHernándezOlán
UnidadII Capas superiores del modeloOSIy TCP/IP. Fecha:
Practica3 3.2.3.2InteracciónCliente-Servidor –CCNAExploración Página1de11
No. Control 14081422 NombredelAlumno RolandoHernándezCastillo

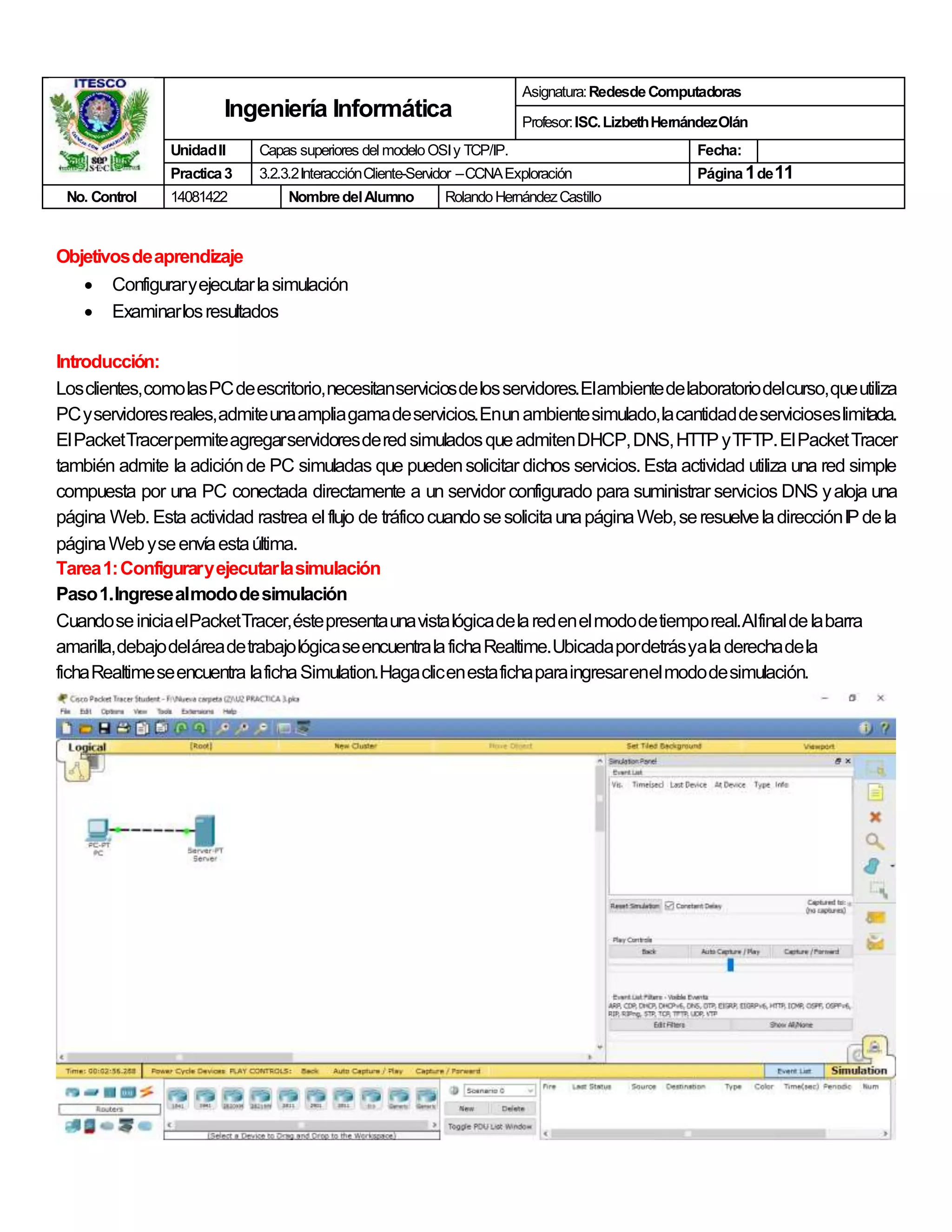

Objetivosdeaprendizaje
 Configuraryejecutarlasimulación
 Examinarlosresultados
Introducción:
Losclientes,comolasPCdeescritorio,necesitanserviciosdelosservidores.Elambientedelaboratoriodelcurso,queutiliza
PCyservidoresreales,admiteunaampliagamadeservicios.Enunambientesimulado,lacantidaddeservicioseslimitada.
ElPacketTracerpermiteagregarservidoresderedsimuladosqueadmitenDHCP,DNS,HTTPyTFTP.ElPacketTracer
también admite la adiciónde PC simuladas que puedensolicitar dichos servicios. Esta actividad utiliza una red simple
compuesta por una PC conectada directamente a un servidor configurado para suministrar servicios DNS yaloja una
página Web. Esta actividad rastrea el flujo de tráficocuandosesolicitaunapáginaWeb,seresuelveladirecciónIPdela
páginaWebyseenvíaestaúltima.
Tarea1:Configuraryejecutarlasimulación
Paso1.Ingresealmododesimulación
CuandoseiniciaelPacketTracer,éstepresentaunavistalógicadelaredenelmododetiemporeal.Alfinaldelabarra
amarilla,debajodeláreadetrabajológicaseencuentralafichaRealtime.Ubicadapordetrásyaladerechadela
fichaRealtimeseencuentra lafichaSimulation.Hagaclicenestafichaparaingresarenelmododesimulación.

2. UnidadII.Practica3 InteracciónCliente-Servidor Página2de11

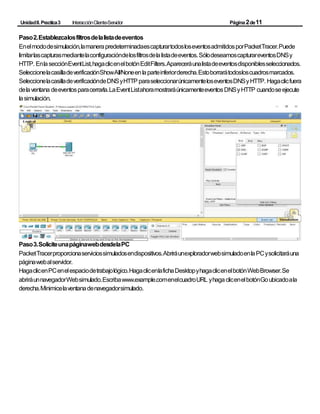

Paso2.Establezcalosfiltrosdelalistadeeventos
Enelmododesimulación,lamanerapredeterminadaescapturartodosloseventosadmitidosporPacketTracer.Puede
limitarlascapturasmediantelaconfiguracióndelosfiltrosdelalistadeeventos.SólodeseamoscapturareventosDNSy
HTTP. EnlasecciónEventList,hagaclicenelbotónEditFilters.Apareceráunalistadeeventosdisponiblesseleccionados.
SeleccionelacasilladeverificaciónShowAll/Noneenlaparteinferiorderecha.Estoborrarátodosloscuadrosmarcados.
SeleccionelacasilladeverificacióndeDNSyHTTP paraseleccionarúnicamenteloseventosDNSyHTTP. Hagaclicfuera
delaventana deeventosparacerrarla.LaEventListahoramostraráúnicamenteeventosDNSyHTTP cuandoseejecute
lasimulación.
Paso3.SoliciteunapáginawebdesdelaPC
PacketTracerproporcionaserviciossimuladosendispositivos.AbriráunexploradorwebsimuladoenlaPCysolicitaráuna
páginawebalservidor.
HagaclicenPCenelespaciodetrabajológico.HagaclicenlafichaDesktopyhagaclicenelbotónWebBrowser.Se
abriráunnavegadorWebsimulado.Escribawww.example.comenelcuadroURL yhagaclicenelbotónGoubicadoala
derecha.Minimicelaventanadenavegadorsimulado.

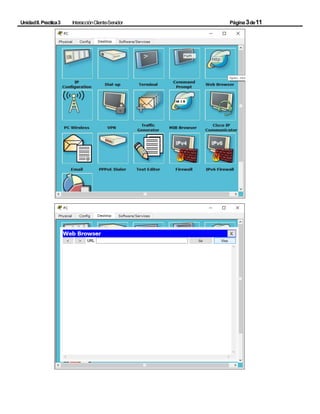

3. UnidadII.Practica3 InteracciónCliente-Servidor Página3de11

4. UnidadII.Practica3 InteracciónCliente-Servidor Página4de11

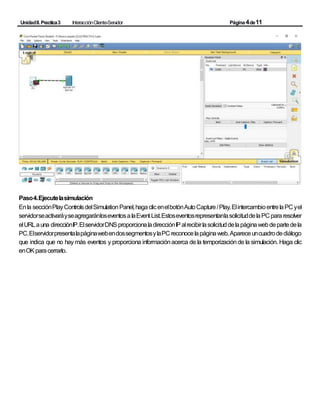

Paso4.Ejecutelasimulación
Enla secciónPlayControlsdelSimulationPanel,hagaclicenelbotónAutoCapture/Play.ElintercambioentrelaPC yel
servidorseactivaráyseagregaránloseventosalaEvent List.EstoseventosrepresentanlasolicituddelaPC pararesolver
elURLauna direcciónIP.ElservidorDNSproporcionaladirecciónIPalrecibirlasolicituddelapáginawebdepartedela
PC.ElservidorpresentalapáginawebendossegmentosylaPC reconocelapáginaweb.Apareceuncuadrodediálogo
que indica que no hay más eventos y proporciona informaciónacerca de la temporizaciónde la simulación. Haga clic
enOKparacerrarlo.

5. UnidadII.Practica3 InteracciónCliente-Servidor Página5de11
Tarea2:Examinarlosresultados
Paso1.AccedaaunaPDUespecífica
Restauralaventana delexploradorsimuladaenlaPC.Tengaencuenta quesemuestrauna páginaWeb.Minimicela
ventana delexploradorsimulada.
EnlasecciónSimulationPanelEventList,lacolumnaInfo incluyeun cuadrodecolorqueproporcionaaccesoala
informacióndetalladasobreunevento.Hagaclicenelcuadrodecolordelacolumna Info paraobtenerelprimerevento.Se
abrirálaventana PDUInformation.

6. UnidadII.Practica3 InteracciónCliente-Servidor Página6de11
Enestapartesemuestraloseventosenlascolumnasenelcuadrodetextoyaqueencadaunodeellospodemosdarclicy
severáel ventóenlacual ocurreyaquesealláabiertoseabrirálaventanadelosPDU

7. UnidadII.Practica3 InteracciónCliente-Servidor Página7de11

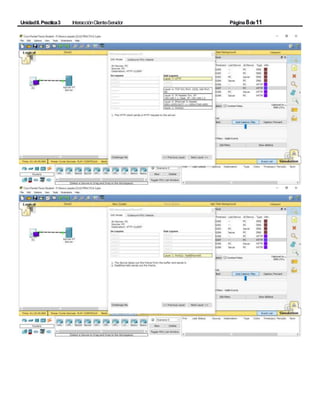

8. UnidadII.Practica3 InteracciónCliente-Servidor Página8de11

9. UnidadII.Practica3 InteracciónCliente-Servidor Página9de11

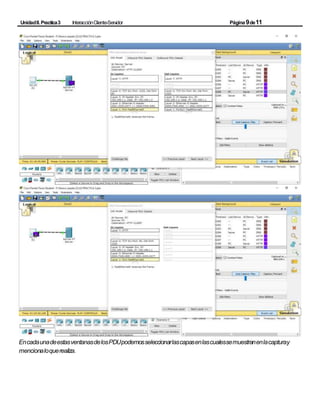

EncadaunadeestasventanasdelosPDUpodemosseleccionarlascapasenlascualessemuestranenlacapturay
mencionaloquerealiza.

10. UnidadII.Practica3 InteracciónCliente-Servidor Página10de11

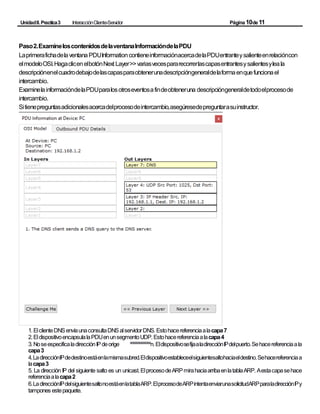

Paso2.ExamineloscontenidosdelaventanaInformacióndelaPDU
LaprimerafichadelaventanaPDUInformationcontieneinformaciónacercadelaPDUentranteysalienteenrelacióncon
elmodeloOSI.HagaclicenelbotónNext Layer>>variasvecespararecorrerlascapasentrantesysalientesyleala
descripciónenelcuadrodebajodelascapasparaobtenerunadescripcióngeneraldelaformaenquefuncionael
intercambio.
ExaminelainformacióndelaPDUparalosotroseventosafindeobteneruna descripcióngeneraldetodoelprocesode
intercambio.
Sitienepreguntasadicionalesacercadelprocesodeintercambio,asegúresedepreguntarasuinstructor.
1.ElclienteDNSenvíaunaconsultaDNSalservidorDNS.Estohacereferenciaalacapa7
2.EldispositivoencapsulalaPDUenunsegmentoUDP.Estohacereferenciaalacapa4
3.NoseespecificaladirecciónIPdeorige ºººººººººººººn.EldispositivosefijaaladirecciónIPdelpuerto.Sehacereferenciaala
capa3
4.LadirecciónIPdedestinoestáenlamismasubred.Eldispositivoestableceelsiguientesaltohaciaeldestino.Sehacereferenciaa
lacapa3
5. La dirección IP del siguiente salto es un unicast.ElprocesodeARPmirahaciaarribaenlatablaARP. Aestacapasehace
referenciaalacapa2
6.LadirecciónIPdelsiguientesaltonoestáenlatablaARP.ElprocesodeARPintentaenviarunasolicitudARPparaladirecciónIPy
tampones estepaquete.

11. UnidadII.Practica3 InteracciónCliente-Servidor Página11de11

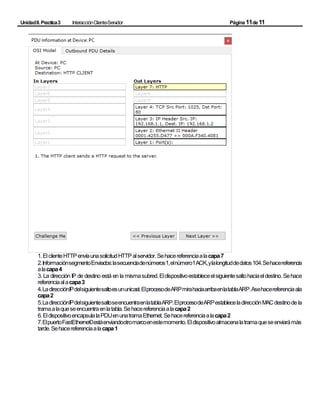

1.ElclienteHTTPenvíaunasolicitudHTTPalservidor.Sehacereferenciaalacapa7
2.InformaciónsegmentoEnviados:lasecuenciadenúmeros1,elnúmero1ACK,ylalongituddedatos104.Sehacereferencia
alacapa4
3. La dirección IP de destino está en la mismasubred.Eldispositivoestableceelsiguientesaltohaciaeldestino. Sehace
referenciaalacapa3
4.LadirecciónIPdelsiguientesaltoesununicast.ElprocesodeARPmirahaciaarribaenlatablaARP.Asehacereferenciaala
capa2
5.LadirecciónIPdelsiguientesaltoseencuentraenlatablaARP.ElprocesodeARPestableceladirecciónMACdestinode la
tramaalaqueseencuentraenlatabla.Sehacereferenciaalacapa2
6.EldispositivoencapsulalaPDUenunatramaEthernet.Sehacereferenciaalacapa2
7.ElpuertoFastEthernet0estáenviandootromarcoenestemomento.Eldispositivoalmacenalatramaqueseenviarámás
tarde.Sehacereferenciaalacapa1
