La clase Persona tiene atributos como nombre, dirección y número de seguro social. Una persona puede trabajar en proyectos para una compañía y ganar un salario. Las compañías contratan y despiden personas. Los proyectos pueden involucrar a varios trabajadores y un administrador, y tienen atributos como nombre, presupuesto y prioridad.

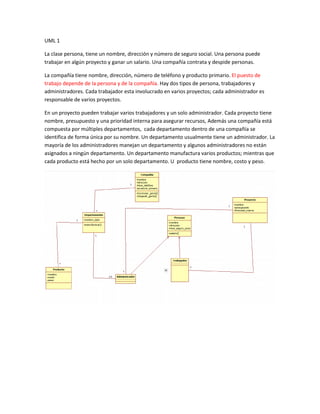

1. UML 1
La clase persona, tiene un nombre, dirección y número de seguro social. Una persona puede
trabajar en algún proyecto y ganar un salario. Una compañía contrata y despide personas.
La compañía tiene nombre, dirección, número de teléfono y producto primario. El puesto de
trabajo depende de la persona y de la compañía. Hay dos tipos de persona, trabajadores y
administradores. Cada trabajador esta involucrado en varios proyectos; cada administrador es
responsable de varios proyectos.
En un proyecto pueden trabajar varios trabajadores y un solo administrador. Cada proyecto tiene
nombre, presupuesto y una prioridad interna para asegurar recursos, Además una compañía está
compuesta por múltiples departamentos, cada departamento dentro de una compañía se
identifica de forma única por su nombre. Un departamento usualmente tiene un administrador. La
mayoría de los administradores manejan un departamento y algunos administradores no están
asignados a ningún departamento. Un departamento manufactura varios productos; mientras que
cada producto está hecho por un solo departamento. U producto tiene nombre, costo y peso.

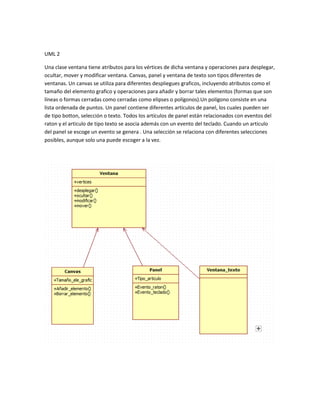

2. UML 2
Una clase ventana tiene atributos para los vértices de dicha ventana y operaciones para desplegar,
ocultar, mover y modificar ventana. Canvas, panel y ventana de texto son tipos diferentes de
ventanas. Un canvas se utiliza para diferentes despliegues graficos, incluyendo atributos como el
tamaño del elemento grafico y operaciones para añadir y borrar tales elementos (formas que son
líneas o formas cerradas como cerradas como elipses o polígonos).Un polígono consiste en una
lista ordenada de puntos. Un panel contiene diferentes artículos de panel, los cuales pueden ser
de tipo botton, selección o texto. Todos los artículos de panel están relacionados con eventos del
raton y el articulo de tipo texto se asocia además con un evento del teclado. Cuando un articulo
del panel se escoge un evento se genera . Una selección se relaciona con diferentes selecciones
posibles, aunque solo una puede escoger a la vez.

3. UML 3
Se pide la construcción de un diagrama de clases para la siguiente información de la empresa
"Condorcito" dedicada a la recepción y verificación de mercaderías importadas del extranjero.
Existen mercaderías identificadas por su código y nombre, que pueden ser importadas de varios
países con un precio determinado de dependencias del país. Cada país esta identificado por un
código y nombre y puede suministrar varias mercaderías. Cada mercadería de un país es
importada utilizando diferentes formas de transporte, entre ellas aérea, férrea y carretera. Para
cada mercadería, país y forma de transporte, existe una tarifa de transporte diferente. Una
mercadería procedente de un país transportada de una forma dada, constituye un embarque que
se identifica por un numero, fecha y cantidad embarcada. La cantidad recibida en un embarque se
distribuye en diferentes almacenes de propiedad de la empresa, y cada almacén puede recibir
mercaderías de diferentes embarques. El almacén se identifica por un código y dirección. Un
almacén distribuye las mercaderías entre las diferentes empresas clientes a las que se brinda el
servicio, y cada empresa cliente recibe productos de diferentes almacenes.
