1. UML BÁSICO
Inicialización al UML.

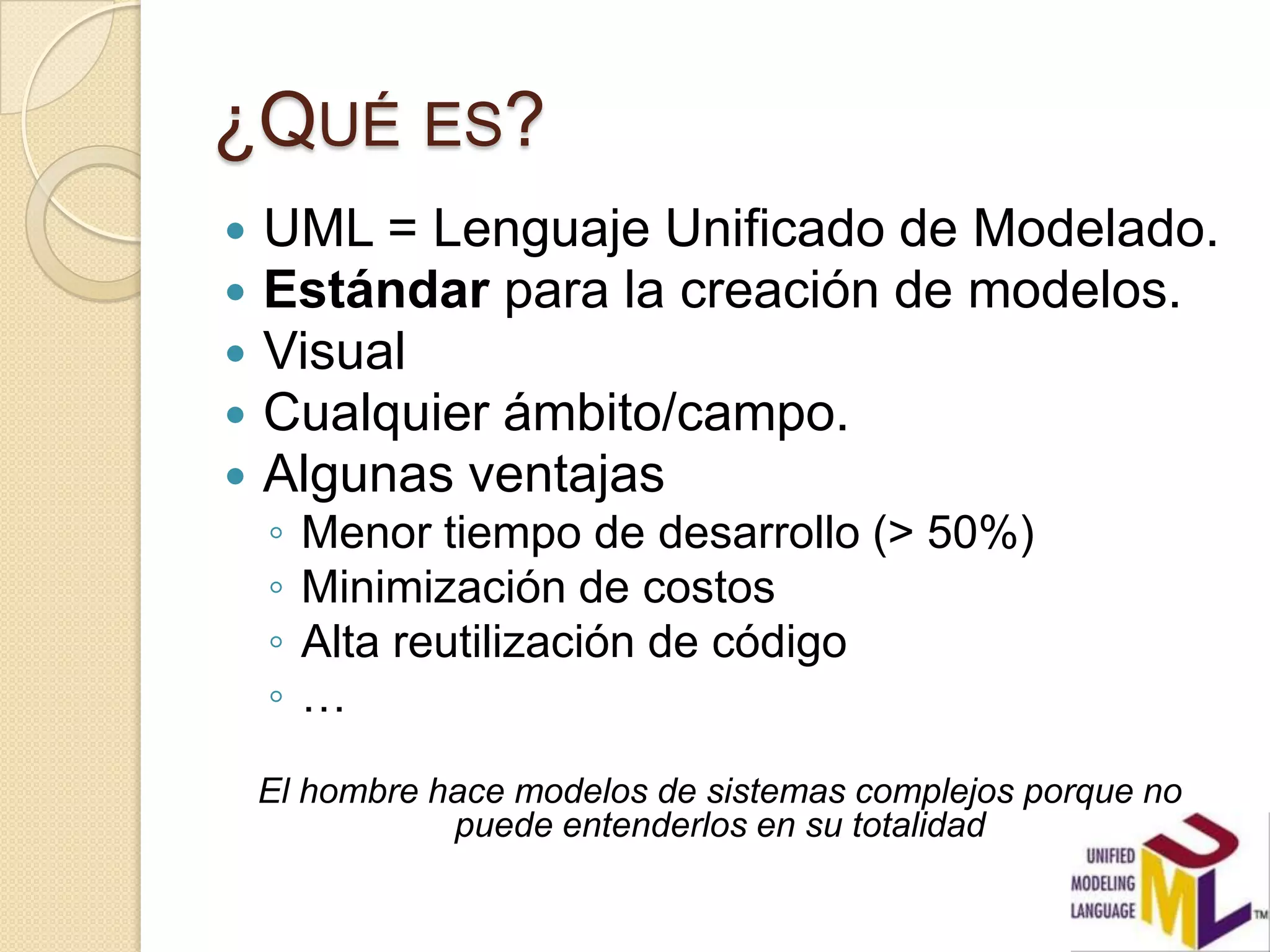

2. ¿QUÉ ES?
 UML = Lenguaje Unificado de Modelado.
 Estándar para la creación de modelos.
 Visual
 Cualquier ámbito/campo.
 Algunas ventajas
◦ Menor tiempo de desarrollo (> 50%)
◦ Minimización de costos
◦ Alta reutilización de código
◦ …
El hombre hace modelos de sistemas complejos porque no
puede entenderlos en su totalidad

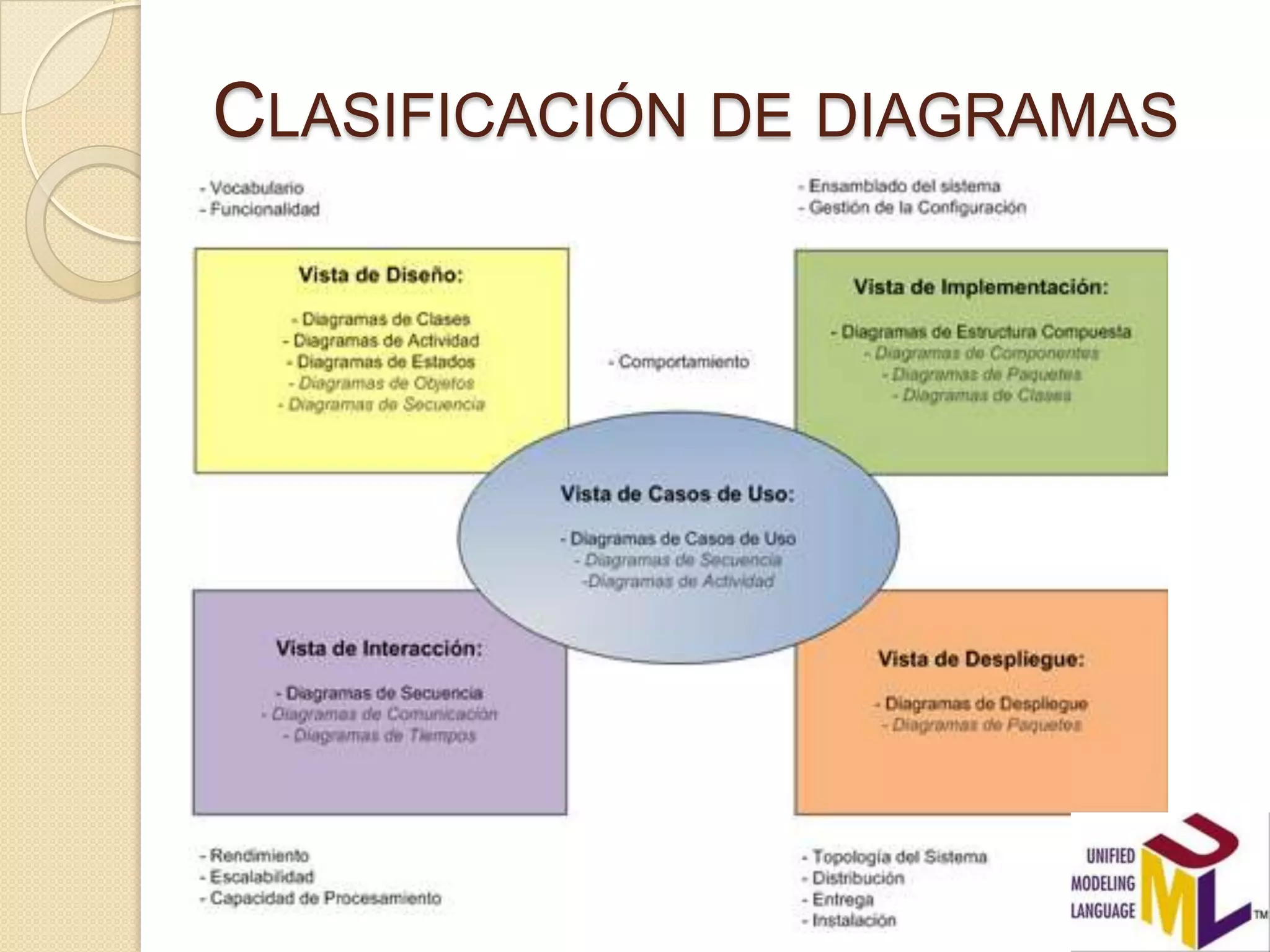

3. CLASIFICACIÓN DE DIAGRAMAS

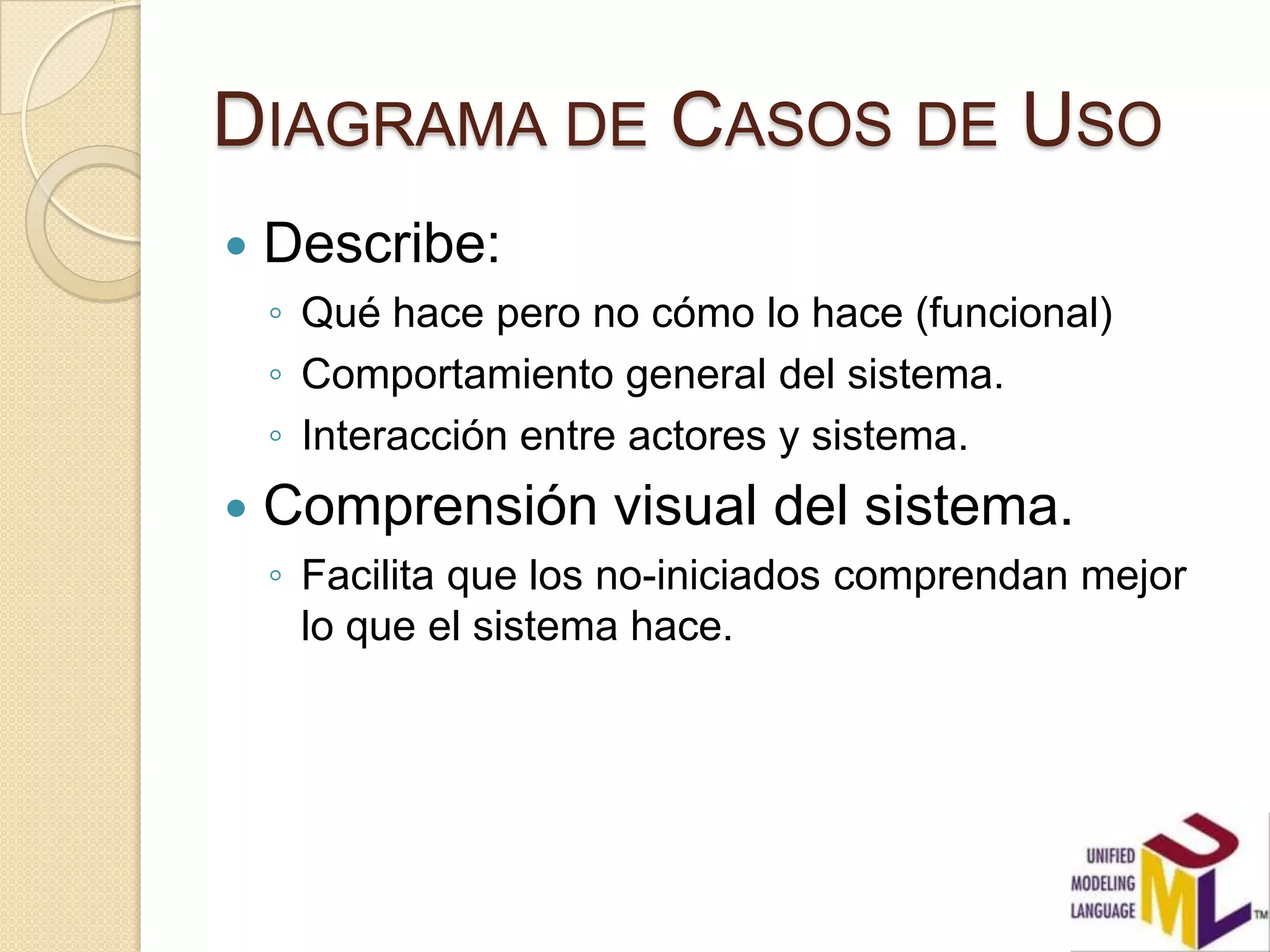

4. DIAGRAMA DE CASOS DE USO
 Describe:
◦ Qué hace pero no cómo lo hace (funcional)
◦ Comportamiento general del sistema.
◦ Interacción entre actores y sistema.
 Comprensión visual del sistema.
◦ Facilita que los no-iniciados comprendan mejor
lo que el sistema hace.

5. EJEMPLO DE D. CASOS DE USO

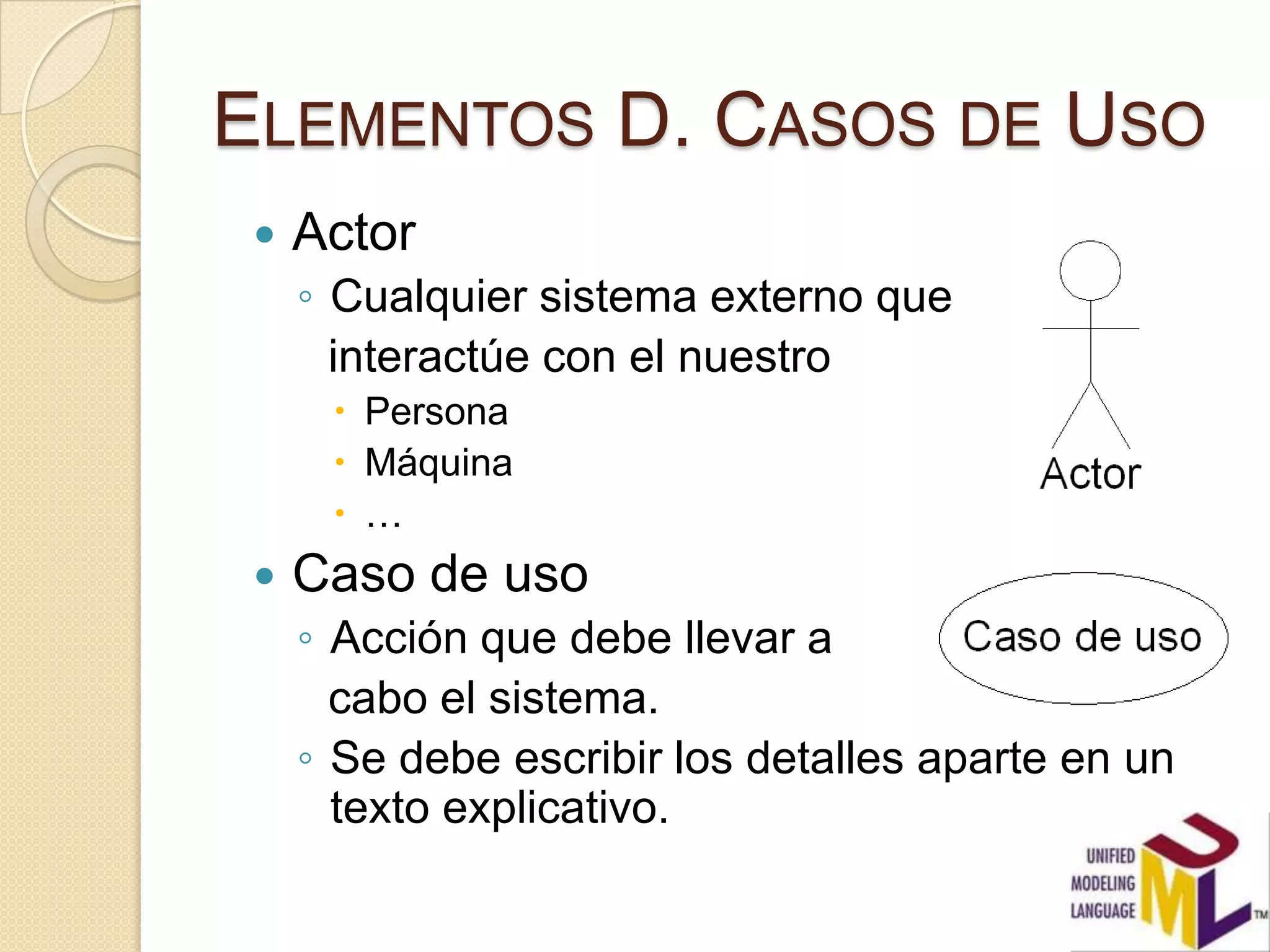

6. ELEMENTOS D. CASOS DE USO
 Actor
◦ Cualquier sistema externo que
interactúe con el nuestro
 Persona
 Máquina
 …
 Caso de uso
◦ Acción que debe llevar a
cabo el sistema.
◦ Se debe escribir los detalles aparte en un
texto explicativo.

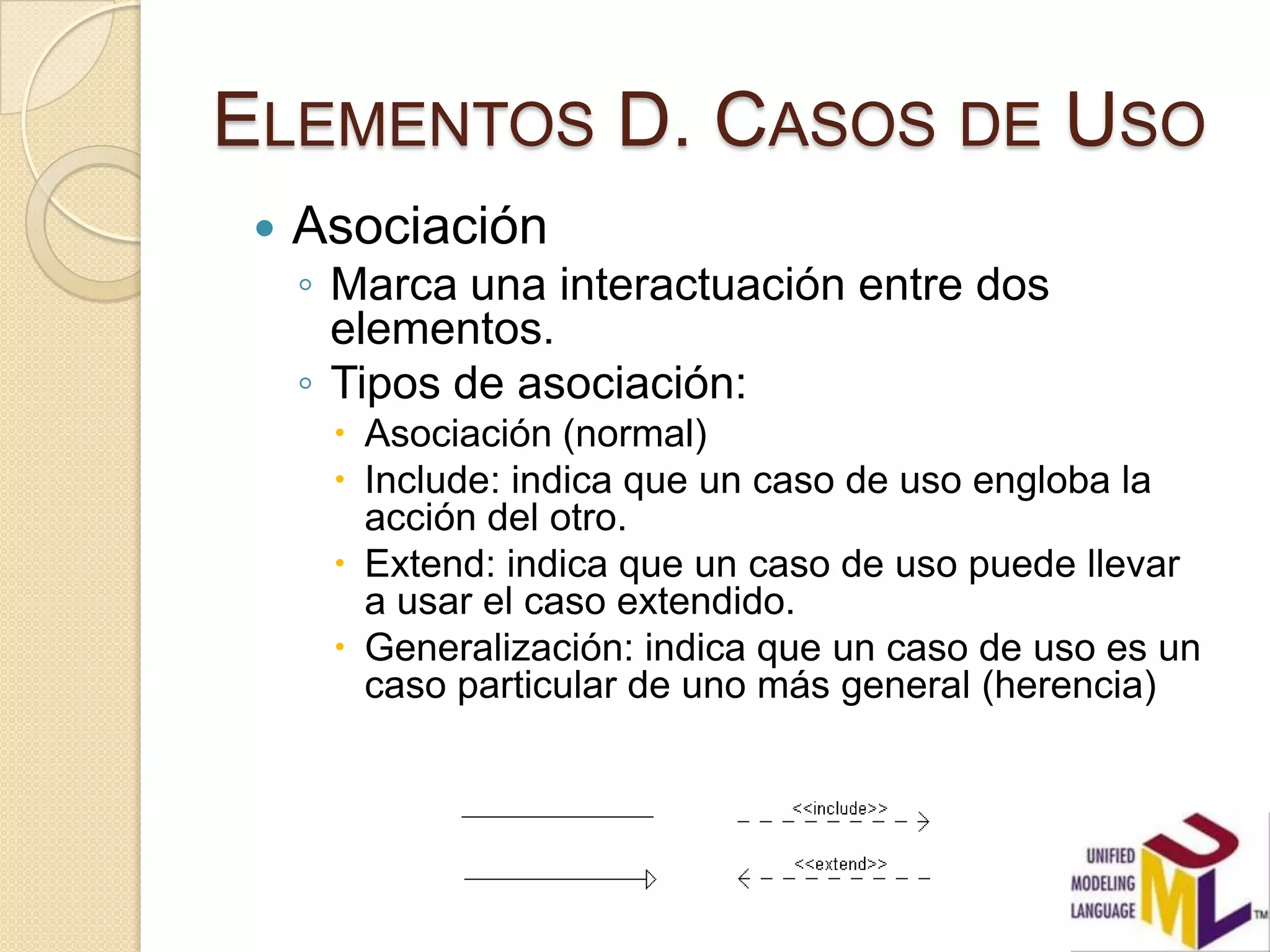

7. ELEMENTOS D. CASOS DE USO
 Asociación
◦ Marca una interactuación entre dos
elementos.
◦ Tipos de asociación:
 Asociación (normal)
 Include: indica que un caso de uso engloba la
acción del otro.
 Extend: indica que un caso de uso puede llevar
a usar el caso extendido.
 Generalización: indica que un caso de uso es un
caso particular de uno más general (herencia)

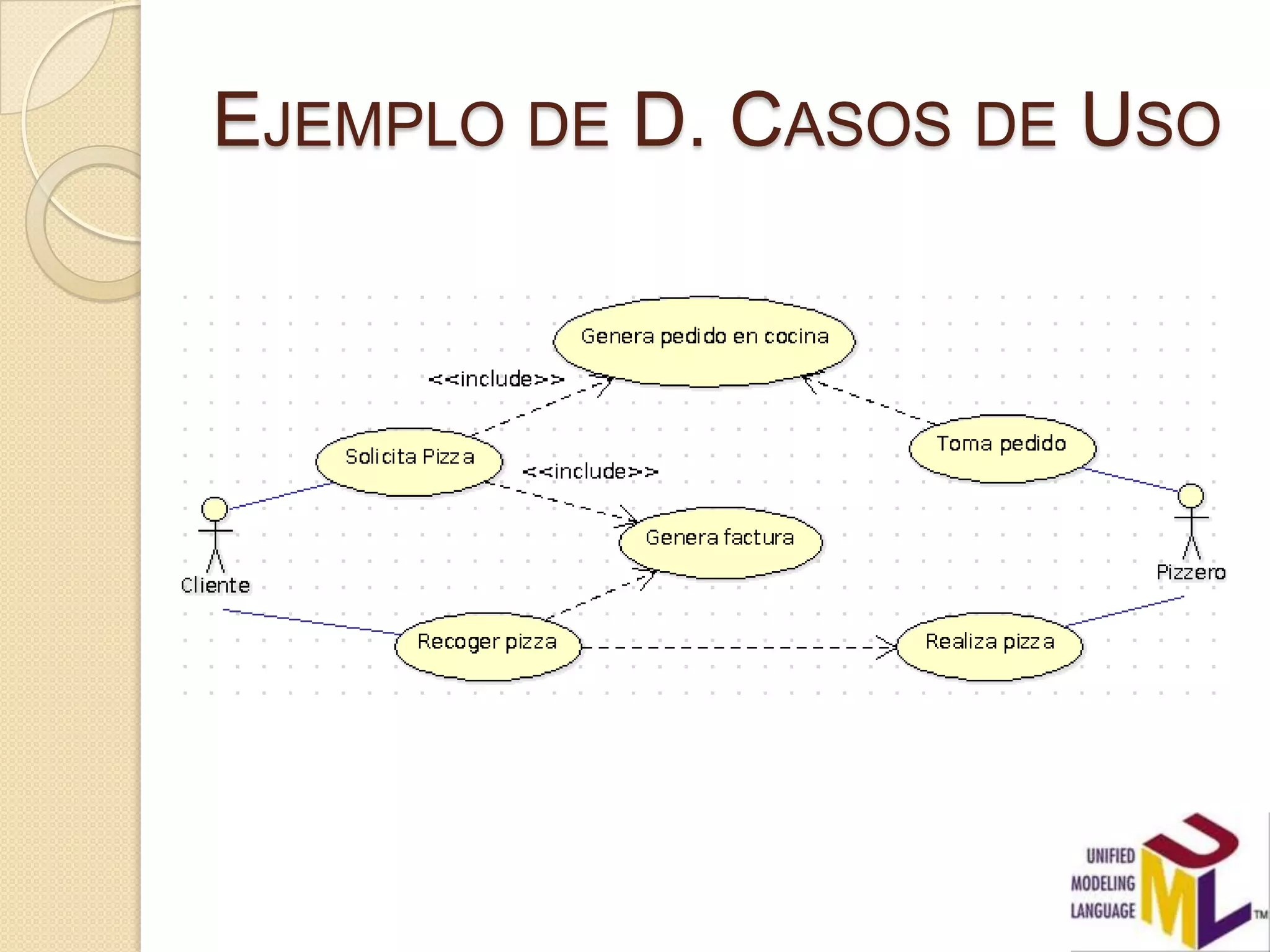

8. EJEMPLO DE D. CASOS DE USO

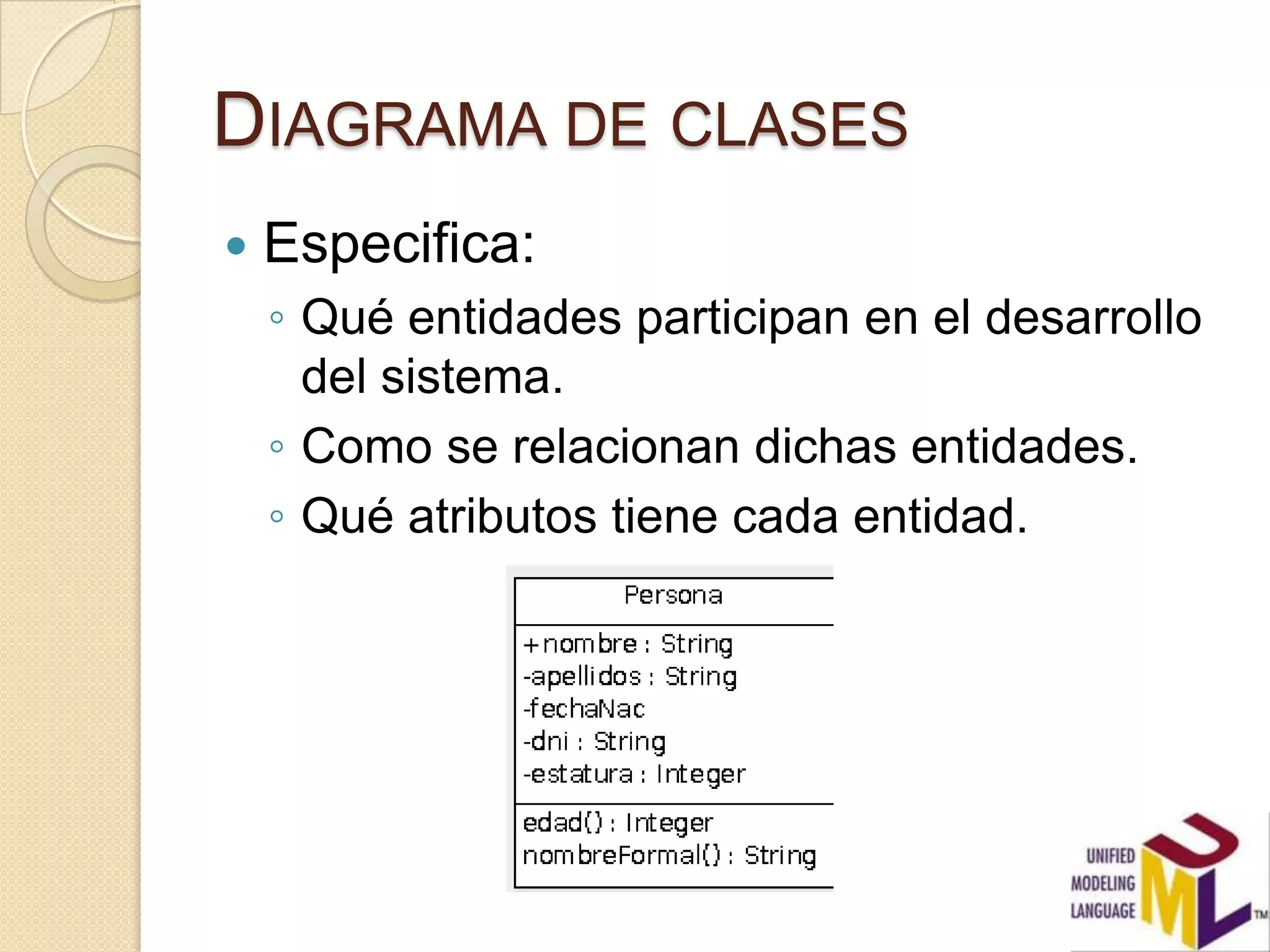

9. DIAGRAMA DE CLASES
 Especifica:
◦ Qué entidades participan en el desarrollo
del sistema.
◦ Como se relacionan dichas entidades.
◦ Qué atributos tiene cada entidad.

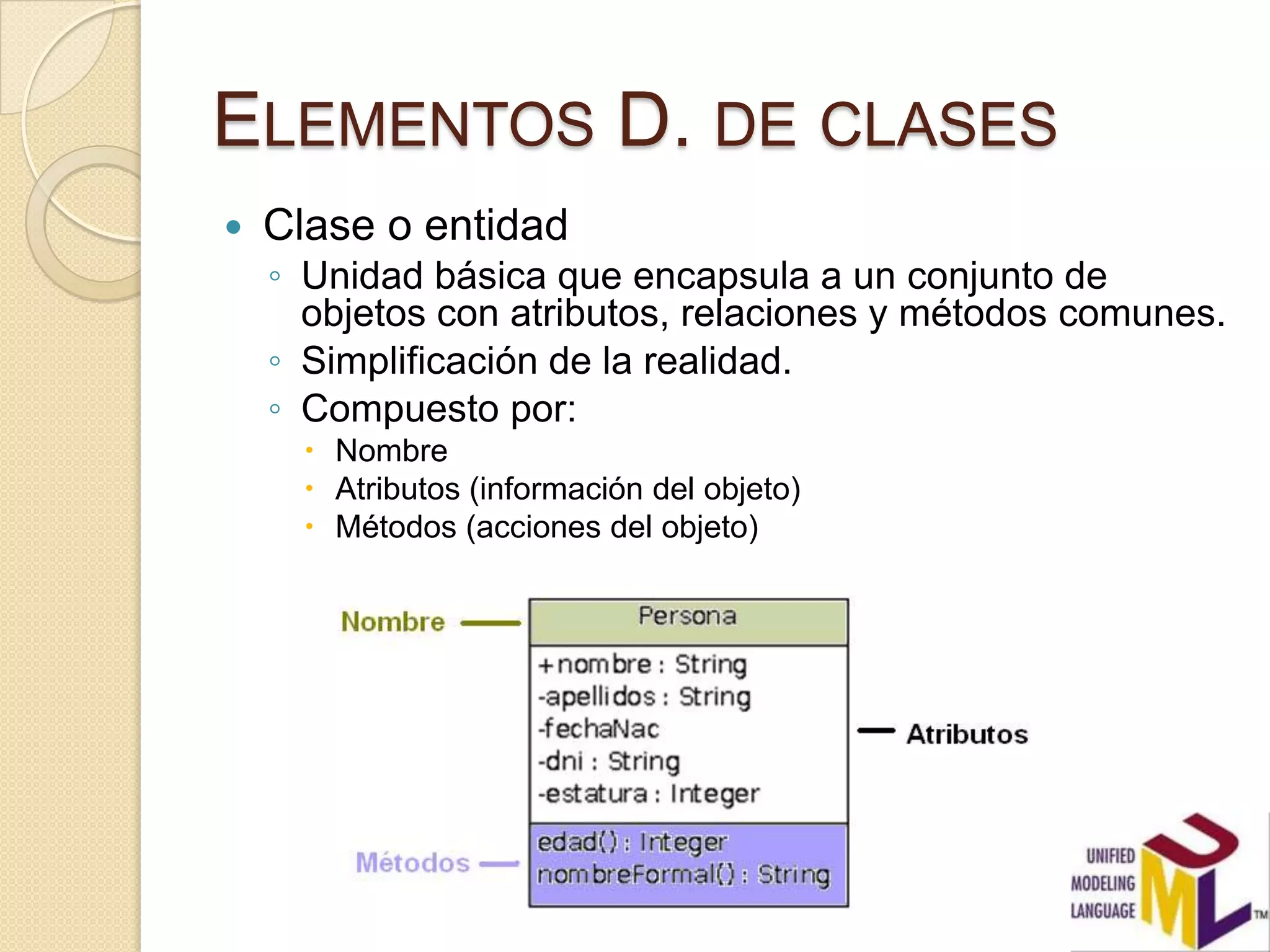

10. ELEMENTOS D. DE CLASES
 Clase o entidad
◦ Unidad básica que encapsula a un conjunto de
objetos con atributos, relaciones y métodos comunes.
◦ Simplificación de la realidad.
◦ Compuesto por:
 Nombre
 Atributos (información del objeto)
 Métodos (acciones del objeto)

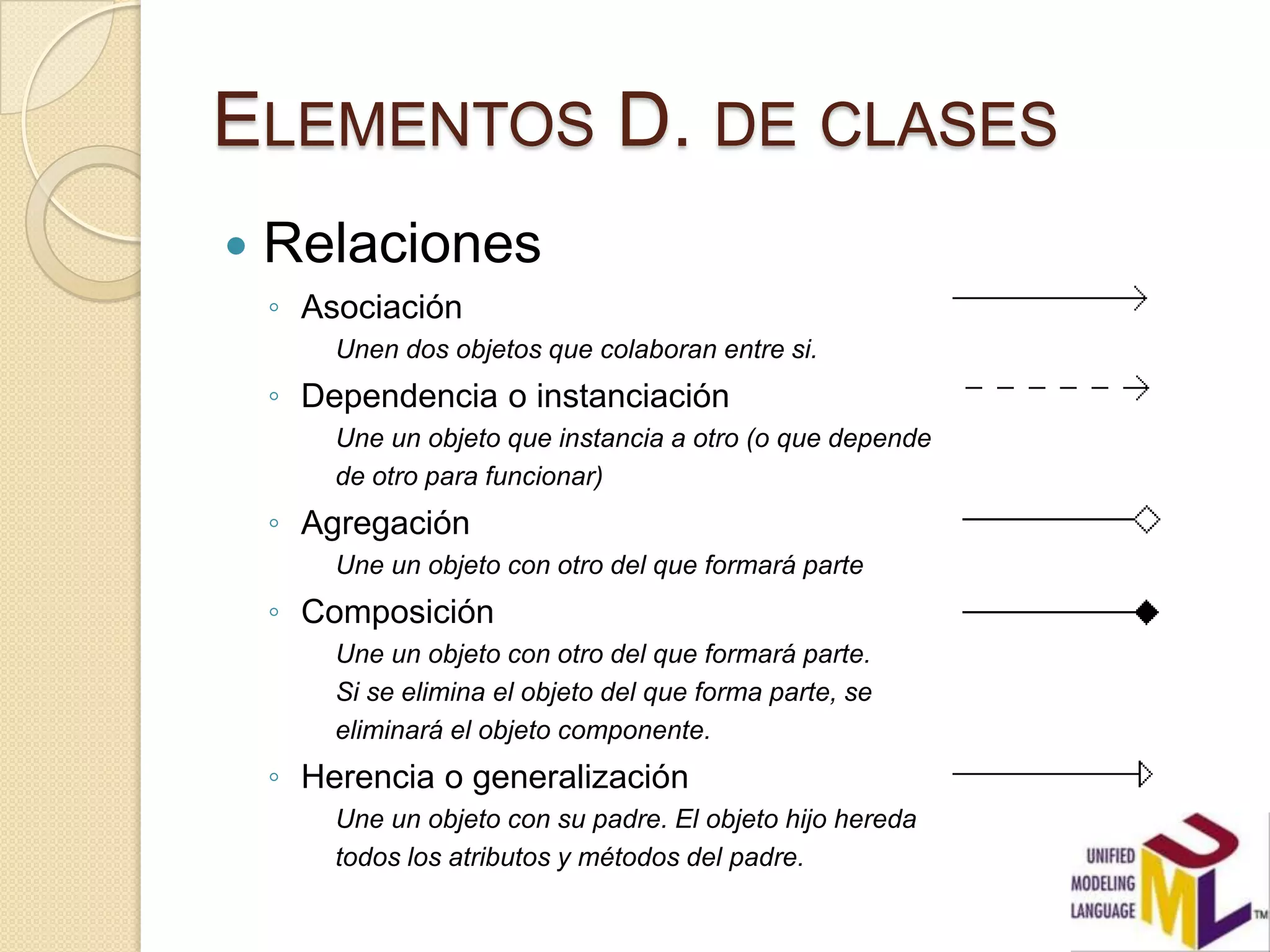

11. ELEMENTOS D. DE CLASES
 Relaciones
◦ Asociación
Unen dos objetos que colaboran entre si.
◦ Dependencia o instanciación
Une un objeto que instancia a otro (o que depende
de otro para funcionar)
◦ Agregación
Une un objeto con otro del que formará parte
◦ Composición
Une un objeto con otro del que formará parte.
Si se elimina el objeto del que forma parte, se
eliminará el objeto componente.
◦ Herencia o generalización
Une un objeto con su padre. El objeto hijo hereda
todos los atributos y métodos del padre.

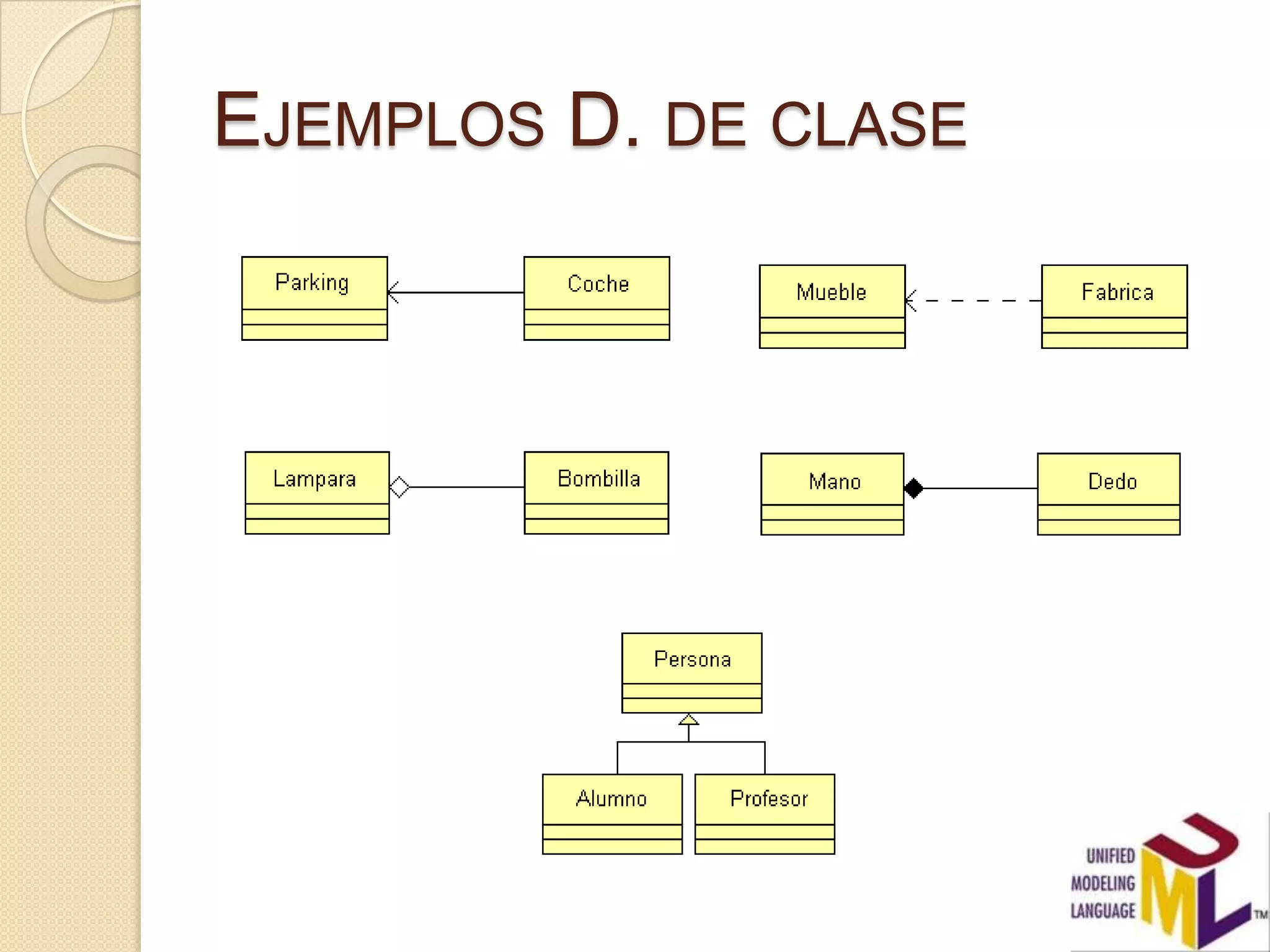

12. EJEMPLOS D. DE CLASE

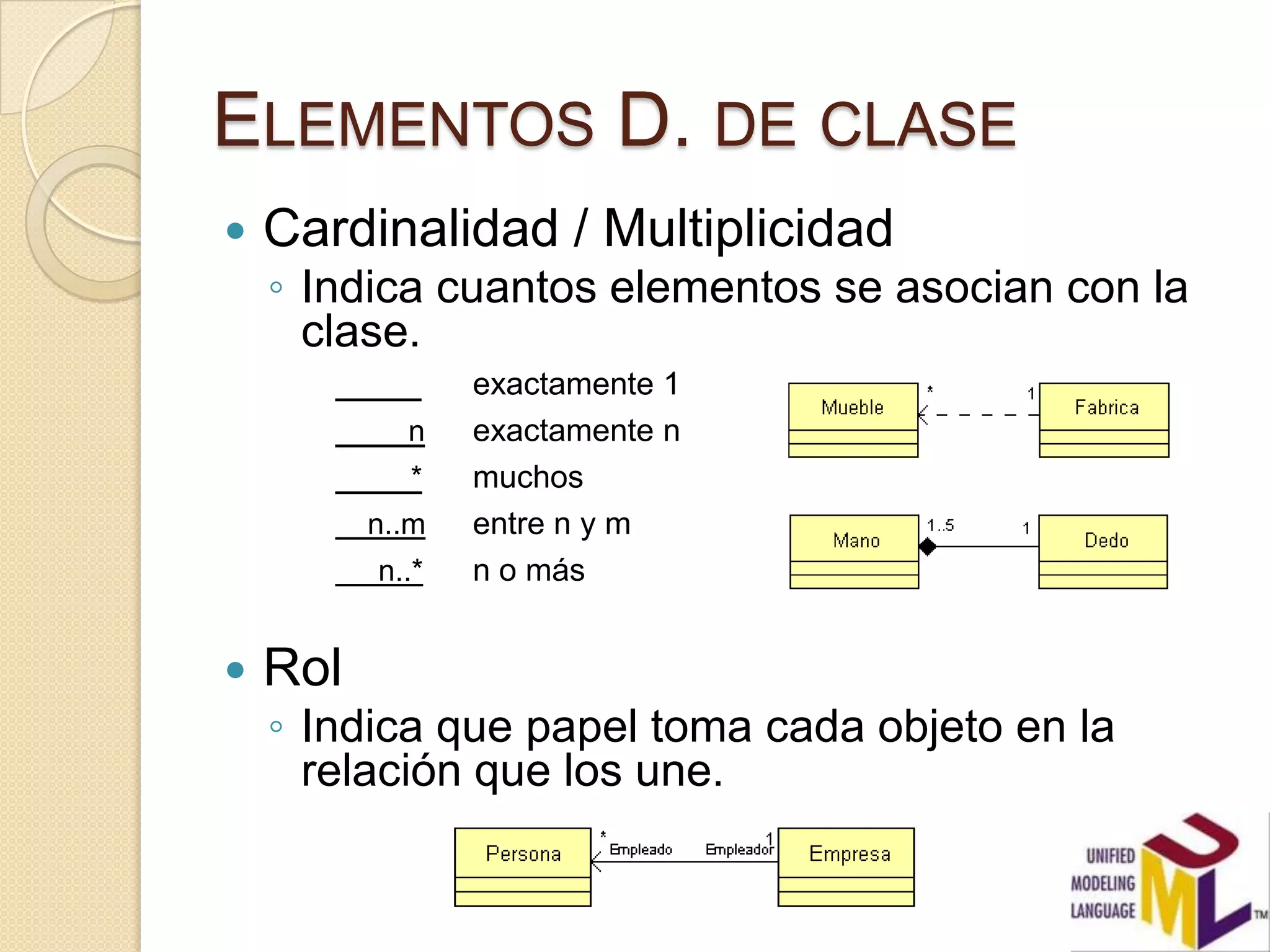

13. ELEMENTOS D. DE CLASE
 Cardinalidad / Multiplicidad
◦ Indica cuantos elementos se asocian con la
clase.
exactamente 1
n exactamente n
* muchos
n..m entre n y m
n..* n o más
 Rol
◦ Indica que papel toma cada objeto en la
relación que los une.
