El documento resume los diferentes tipos de almacenamiento externo, incluyendo cintas magnéticas, discos magnéticos y discos ópticos. Describe cómo se almacena la información en cada uno, sus ventajas e inconvenientes, y cómo se protege la información almacenada.

1. Unidad 5 Almacenamiento Externo Universidad Nacional de Entre Ríos Facultad de Ciencias de la Administración Cont.Carlos A. Guitar Cont.María E.Novello de Gil Agosto 2003 Procesamiento de Datos

2. EL ALMACENAMIENTO EXTERNO

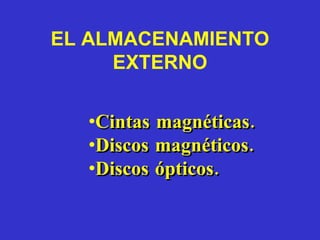

3. EL ALMACENAMIENTO EXTERNO Cintas magnéticas. Discos magnéticos. Discos ópticos.

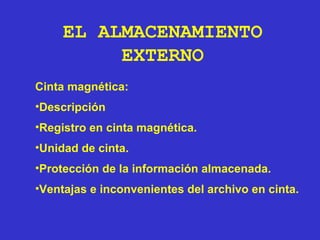

4. Cinta magnética: Descripción Registro en cinta magnética. Unidad de cinta. Protección de la información almacenada. Ventajas e inconvenientes del archivo en cinta. EL ALMACENAMIENTO EXTERNO

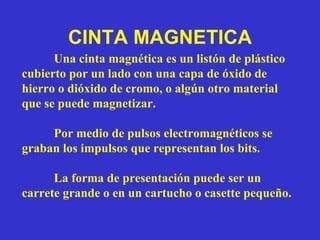

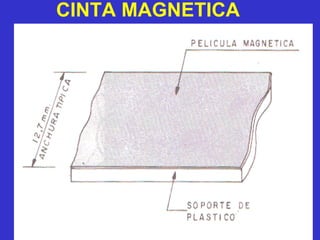

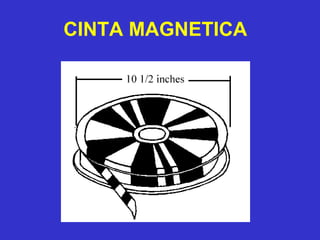

5. CINTA MAGNETICA Una cinta magnética es un listón de plástico cubierto por un lado con una capa de óxido de hierro o dióxido de cromo, o algún otro material que se puede magnetizar. Por medio de pulsos electromagnéticos se graban los impulsos que representan los bits. La forma de presentación puede ser un carrete grande o en un cartucho o casette pequeño.

6. CINTA MAGNETICA

7. CINTA MAGNETICA

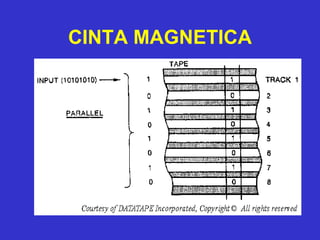

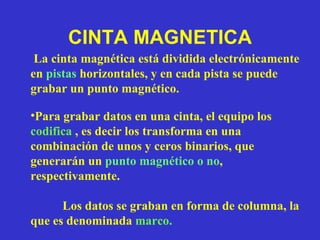

8. CINTA MAGNETICA La cinta magnética está dividida electrónicamente en pistas horizontales, y en cada pista se puede grabar un punto magnético. Para grabar datos en una cinta, el equipo los codifica , es decir los transforma en una combinación de unos y ceros binarios, que generarán un punto magnético o no , respectivamente. Los datos se graban en forma de columna, la que es denominada marco.

9. CINTA MAGNETICA

10. CINTA MAGNETICA La densidad es el número de marcos por pulgada , o sea, la cantidad de caracteres a almacenar en una pulgada. Pueden almacenarse hasta 6.250 caracteres en una sola pulgada de cinta de nueve pistas. Capacidad de almacenamiento

11. CINTA MAGNETICA Registros Los registros se pueden separar mediante un espacio en blanco llamado separación o espacio entre registros (Inter Record Gap) Esta separación es utilizada para no saturar la memoria RAM al trabajar, ya que la cinta tiene mucha más capacidad de almacenamiento que la memoria interna

12. CINTA MAGNETICA ESPACIO ENTRE REGISTROS Inter Record Gap REGISTRO Nº 1 REGISTRO Nº 2 REGISTRO Nº 3

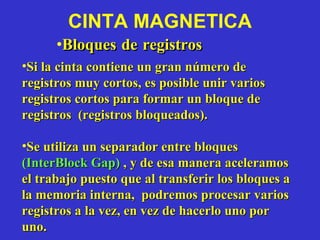

13. CINTA MAGNETICA Bloques de registros Si la cinta contiene un gran número de registros muy cortos, es posible unir varios registros cortos para formar un bloque de registros (registros bloqueados). Se utiliza un separador entre bloques (InterBlock Gap) , y de esa manera aceleramos el trabajo puesto que al transferir los bloques a la memoria interna, podremos procesar varios registros a la vez, en vez de hacerlo uno por uno.

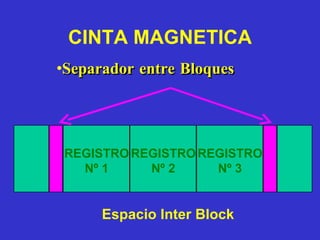

14. CINTA MAGNETICA Separador entre Bloques Espacio Inter Block REGISTRO Nº 1 REGISTRO Nº 2 REGISTRO Nº 3

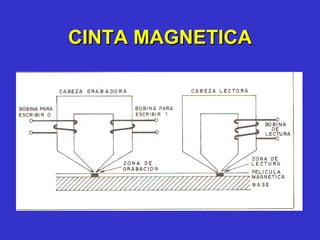

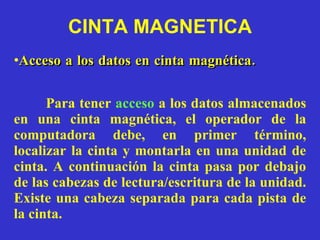

15. Para tener acceso a los datos almacenados en una cinta magnética, el operador de la computadora debe, en primer término, localizar la cinta y montarla en una unidad de cinta. A continuación la cinta pasa por debajo de las cabezas de lectura/escritura de la unidad. Existe una cabeza separada para cada pista de la cinta. CINTA MAGNETICA Acceso a los datos en cinta magnética.

16. El acceso a los datos almacenados en una cinta magnética se hace en forma secuencial, es decir que la lectura debe comenzar por el primer registro y luego continuar con los siguientes hasta llegar al registro requerido. Es un método de acceso lento, y obliga a clasificar los registros en orden numérico creciente antes de procesar la cinta, para tener la seguridad de que están en orden. CINTA MAGNETICA Acceso a los datos en cinta magnética.

17. CINTA MAGNETICA

18. CINTA MAGNETICA

19. CINTA MAGNETICA

20. CINTA MAGNETICA La cinta magnética se puede utilizar para resguardar información confidencial , ya que puede ser retirada del centro de cómputos y almacenarse en un lugar seguro. A pesar de que los sistemas operativos poseen resguardo o protección al acceso a los datos, siempre está la posibilidad de un acceso no autorizado . PROTECCION DE LA INFORMACION ALMACENADA

21. VENTAJAS Alta densidad de datos. Bajo costo y facilidad de uso. Puede ser transportada a sitios alejados. Su uso puede ser automatizado . Se puede realizar backup en forma fácil y rápida. Alta velocidad de transferencia de datos a la RAM DESVENTAJAS Falta de acceso directo y por ello velocidad baja. Problemas ambientales. Montaje manual sobre las unidades lo que implica que puede haber error humano al colocar un carrete equivocadamente. CINTA MAGNETICA

22. DISCOS MAGNETICOS

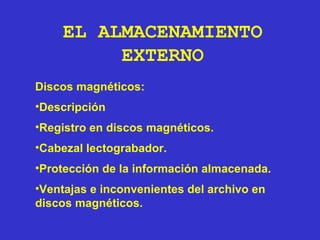

23. Discos magnéticos: Descripción Registro en discos magnéticos. Cabezal lectograbador. Protección de la información almacenada. Ventajas e inconvenientes del archivo en discos magnéticos. EL ALMACENAMIENTO EXTERNO

24. DISCOS MAGNETICOS Se dividen en discos duros o rígidos y discos flexibles (diskettes) A su vez los discos duros o rígidos pueden ser fijos o removibles .

25. DISCO DURO

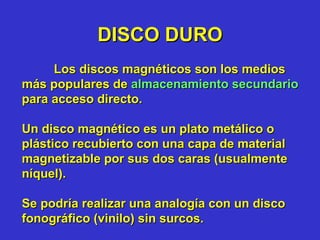

26. DISCO DURO Los discos magnéticos son los medios más populares de almacenamiento secundario para acceso directo. Un disco magnético es un plato metálico o plástico recubierto con una capa de material magnetizable por sus dos caras (usualmente níquel). Se podría realizar una analogía con un disco fonográfico (vinilo) sin surcos.

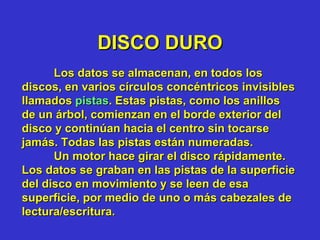

27. DISCO DURO Los datos se almacenan, en todos los discos, en varios círculos concéntricos invisibles llamados pistas . Estas pistas, como los anillos de un árbol, comienzan en el borde exterior del disco y continúan hacia el centro sin tocarse jamás. Todas las pistas están numeradas. Un motor hace girar el disco rápidamente. Los datos se graban en las pistas de la superficie del disco en movimiento y se leen de esa superficie, por medio de uno o más cabezales de lectura/escritura.

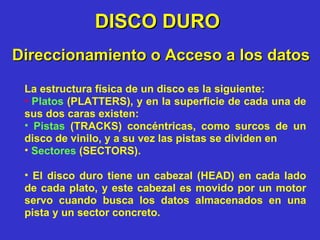

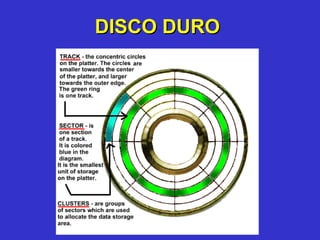

28. DISCO DURO La estructura física de un disco es la siguiente: Platos (PLATTERS), y en la superficie de cada una de sus dos caras existen: Pistas (TRACKS) concéntricas, como surcos de un disco de vinilo, y a su vez las pistas se dividen en Sectores (SECTORS). El disco duro tiene un cabezal (HEAD) en cada lado de cada plato, y este cabezal es movido por un motor servo cuando busca los datos almacenados en una pista y un sector concreto. Direccionamiento o Acceso a los datos

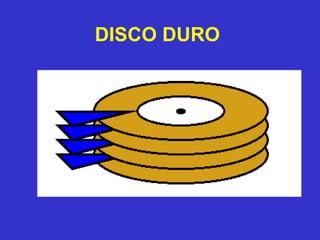

29. DISCO DURO

30. DISCO DURO

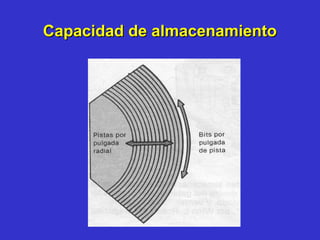

31. Capacidad de almacenamiento DISCO DURO La capacidad de almacenamiento de un sistema de disco depende también de los bits por pulgada de pista y el número de pistas por pulgada radial . Es decir, la capacidad de almacenamiento depende del número de bits que pueden almacenarse en una pulgada de pista y del número de pistas que pueden grabarse en una pulgada en el sentido radial del disco .

32. Capacidad de almacenamiento

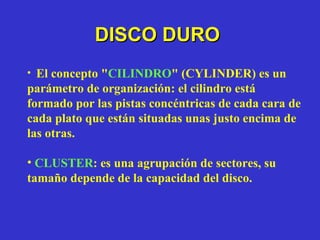

33. DISCO DURO El concepto " CILINDRO " (CYLINDER) es un parámetro de organización: el cilindro está formado por las pistas concéntricas de cada cara de cada plato que están situadas unas justo encima de las otras. CLUSTER : es una agrupación de sectores, su tamaño depende de la capacidad del disco.

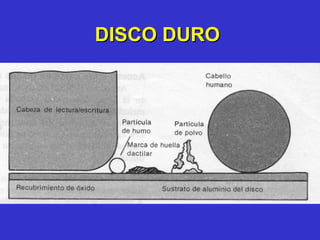

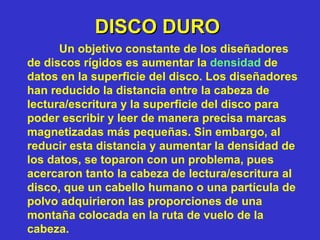

34. DISCO DURO Un objetivo constante de los diseñadores de discos rígidos es aumentar la densidad de datos en la superficie del disco. Los diseñadores han reducido la distancia entre la cabeza de lectura/escritura y la superficie del disco para poder escribir y leer de manera precisa marcas magnetizadas más pequeñas. Sin embargo, al reducir esta distancia y aumentar la densidad de los datos, se toparon con un problema, pues acercaron tanto la cabeza de lectura/escritura al disco, que un cabello humano o una partícula de polvo adquirieron las proporciones de una montaña colocada en la ruta de vuelo de la cabeza.

35. DISCO DURO

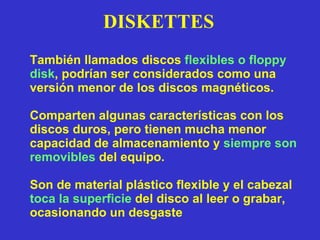

36. DISKETTES También llamados discos flexibles o floppy disk , podrían ser considerados como una versión menor de los discos magnéticos. Comparten algunas características con los discos duros, pero tienen mucha menor capacidad de almacenamiento y siempre son removibles del equipo. Son de material plástico flexible y el cabezal toca la superficie del disco al leer o grabar, ocasionando un desgaste

37. DISKETTES

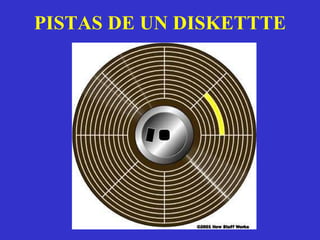

38. PISTAS DE UN DISKETTTE

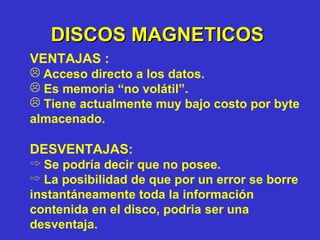

39. DISCOS MAGNETICOS VENTAJAS : Acceso directo a los datos. Es memoria “no volátil”. Tiene actualmente muy bajo costo por byte almacenado. DESVENTAJAS: Se podría decir que no posee. La posibilidad de que por un error se borre instantáneamente toda la información contenida en el disco, podria ser una desventaja.

40. DISCOS OPTICOS

41. DISCOS OPTICOS

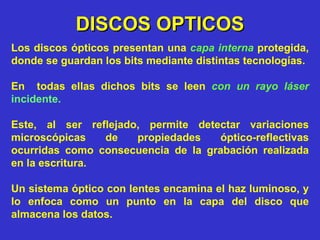

42. DISCOS OPTICOS Los discos ópticos presentan una capa interna protegida, donde se guardan los bits mediante distintas tecnologías. En todas ellas dichos bits se leen con un rayo láser incidente. Este, al ser reflejado, permite detectar variaciones microscópicas de propiedades óptico-reflectivas ocurridas como consecuencia de la grabación realizada en la escritura. Un sistema óptico con lentes encamina el haz luminoso, y lo enfoca como un punto en la capa del disco que almacena los datos.

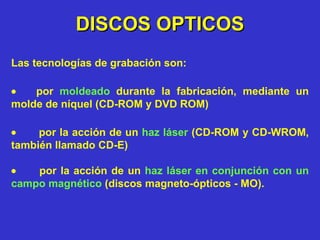

43. DISCOS OPTICOS Las tecnologías de grabación son:  por moldeado durante la fabricación, mediante un molde de níquel (CD-ROM y DVD ROM)  por la acción de un haz láser (CD-ROM y CD-WROM, también llamado CD-E)  por la acción de un haz láser en conjunción con un campo magnético (discos magneto-ópticos - MO).

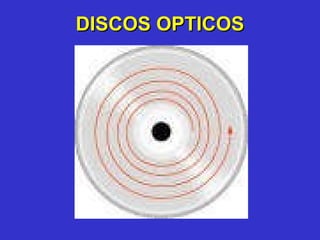

44. DISCOS OPTICOS

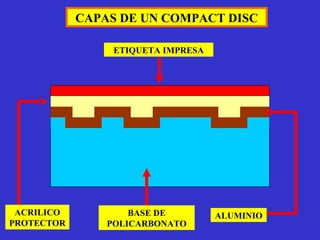

45. CAPAS DE UN COMPACT DISC ETIQUETA IMPRESA ALUMINIO ACRILICO PROTECTOR BASE DE POLICARBONATO

46. GRABACION DEL CD LLANO HUECO ETIQUETA ACRILICO PROTECTOR ALUMINIO BASE DE POLICARBONATO

47. LECTURA DE UN CD Cuando el haz de láser llega a un llano se refleja y es detectado por un fotorreceptor Cuando llega a un hueco se desvía y NO es detectado Láser Fotorreceptor

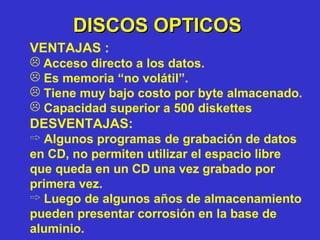

48. DISCOS OPTICOS VENTAJAS : Acceso directo a los datos. Es memoria “no volátil”. Tiene muy bajo costo por byte almacenado. Capacidad superior a 500 diskettes DESVENTAJAS: Algunos programas de grabación de datos en CD, no permiten utilizar el espacio libre que queda en un CD una vez grabado por primera vez. Luego de algunos años de almacenamiento pueden presentar corrosión en la base de aluminio.

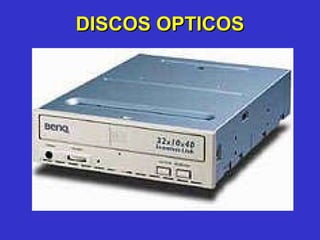

49. DISCOS OPTICOS
