Unidad II Geotextiles (ParteII)
- 1. ESTABILIZACION DE SUELOS(II PARTE) GEOTEXTILES UNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

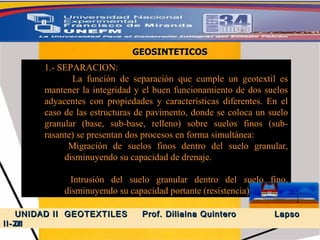

- 2. 1.- SEPARACION: Lafunción de separación que cumple un geotextil es mantener la integridad y el buen funcionamiento de dos suelos adyacentes con propiedades y características diferentes. En el caso de las estructuras de pavimento, donde se coloca un suelo granular (base, sub-base, relleno) sobre suelos finos (sub-rasante) se presentan dos procesos en forma simultánea: Migración de suelos finos dentro del suelo granular, disminuyendo su capacidad de drenaje. Intrusión del suelo granular dentro del suelo fino, disminuyendo su capacidad portante (resistencia). GEOSINTETICOS UNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

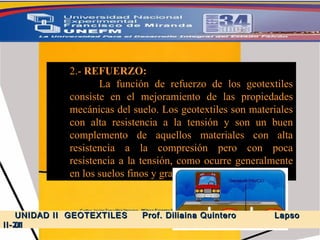

- 3. 2.- REFUERZO: La función de refuerzo de los geotextiles consiste en el mejoramiento de las propiedades mecánicas del suelo. Los geotextiles son materiales con alta resistencia a la tensión y son un buen complemento de aquellos materiales con alta resistencia a la compresión pero con poca resistencia a la tensión, como ocurre generalmente en los suelos finos y granulares. UNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

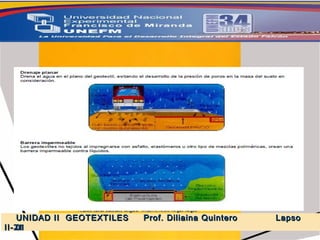

- 4. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

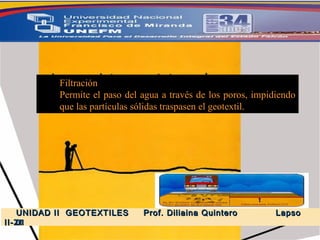

- 5. Filtración Permite elpaso del agua a través de los poros, impidiendo que las partículas sólidas traspasen el geotextil. 5.- GEOSINTETICOS UNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011
- 6. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

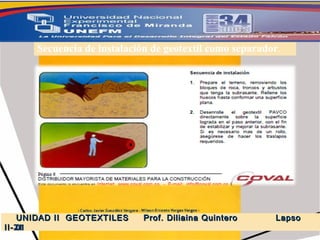

- 7. 5.- GEOSINTETICOSSecuencia de instalación de geotextil como separador . UNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

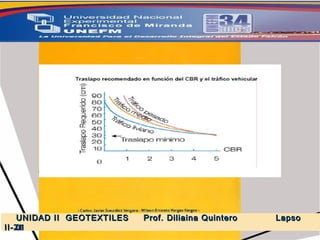

- 8. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

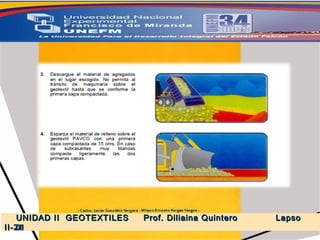

- 9. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

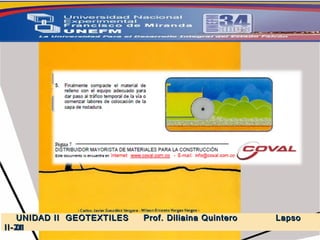

- 10. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

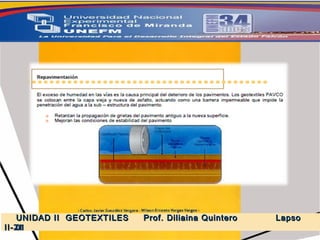

- 11. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

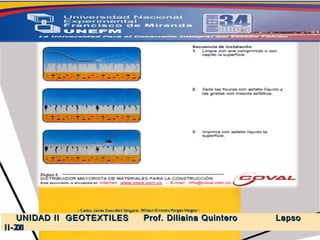

- 12. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

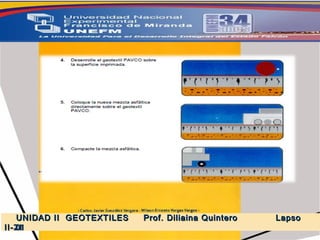

- 13. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

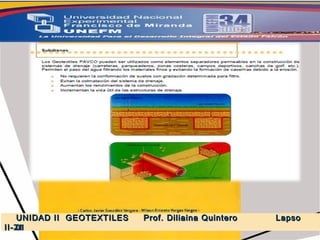

- 14. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

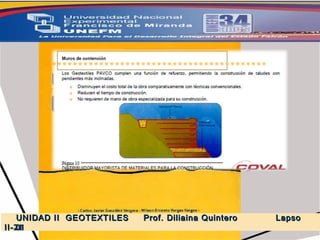

- 15. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

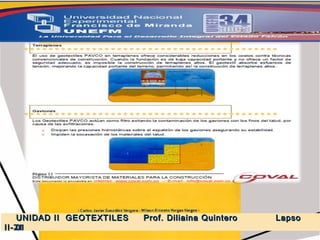

- 16. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

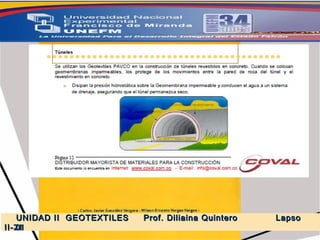

- 17. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

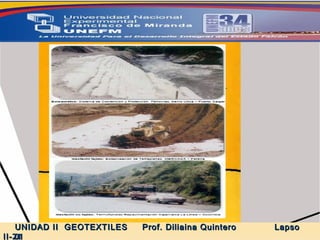

- 18. 5.- GEOSINTETICOSUNIDAD II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011

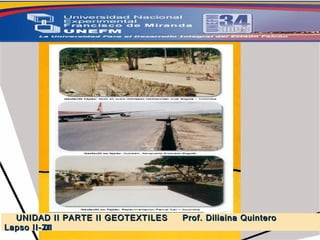

- 19. 5.- GEOSINTETICOSUNIDAD II PARTE II GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011
- 20. UNIDAD II PARTEII GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011 CAMPO DE APLICACION SEPARACION FILTRACION DRENAJE REFUERZO GEOTEXTIL SUGERIDO MUROS DE CONTENCION X T1400 T1700 T2100 T2400 TR4000 TERRAPLENES X X NT3000 NT4000 NT5000 NT6000 NT7000 T1700 T2100 T2400 TR4000 GAVIONES X X NT1400 NT1600 NT1800 NT2000 NT3000 MUELLES Y PUENTES X X NT1800 NT2000 NT3000 NT4000 NT5000 PRESAS, DIQUES Y CANALES X X NT3000 NT4000 NT5000 NT6000 NT7000 TUNELES X X NT2000 N T3000 NT4000 NT5000 NT6000 NT7000 EMBALSES Y RELLENOS SANITARIOS X X NT1800 N T2000 NT3000 NT4000 NT5000 NT6000 NT7000 FILTRO PARA BOLSACRETOS X X NT1400 N T1600 NT1800 NT2000
- 21. UNIDAD II PARTEII GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011 CAMPO DE APLICACION SEPARACION FILTRACION DRENAJE REFUERZO GEOTEXTIL SUGERIDO VIAS X X X X NT1800 NT2000 NT3000 NT4000 NT5000 NT6000 NT7000 T1050 T1400 T1700 REPAVIMENTACION REPAV 400 REPAV 450 FERROVÍAS X X X X NT4000 NT5000 NT6000 NT7000 T2100 T2400 SISTEMAS DE DRENAJES X X NT1400 NT1600 NT1800 NT2000 NT3000
- 22. UNIDAD II PARTEII GEOTEXTILES Prof. Diliaina Quintero Lapso II- 2011 Gracias por su atención!
