Introducción general a la Virtualización. Características y Evolución: Emulación, paravirtualización y asistido por hardware. Por Jaime Tan N.

1. Capítulo 0: Marco teórico
Mg. Jaime M. Tan Nozawa
Virtualización

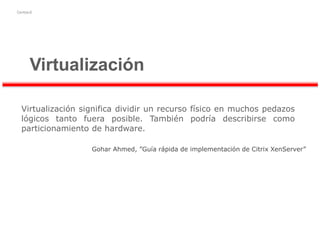

2. Virtualización
Virtualización significa dividir un recurso físico en muchos pedazos
lógicos tanto fuera posible. También podría describirse como
particionamiento de hardware.
Gohar Ahmed, ”Guía rápida de implementación de Citrix XenServer”

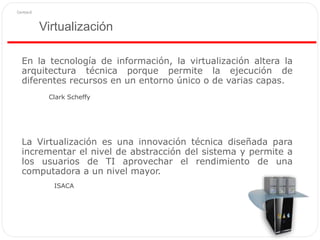

3. Virtualización
En la tecnología de información, la virtualización altera la
arquitectura técnica porque permite la ejecución de
diferentes recursos en un entorno único o de varias capas.
La Virtualización es una innovación técnica diseñada para
incrementar el nivel de abstracción del sistema y permite a
los usuarios de TI aprovechar el rendimiento de una
computadora a un nivel mayor.
ISACA
Clark Scheffy

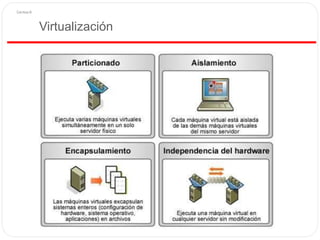

4. Virtualización

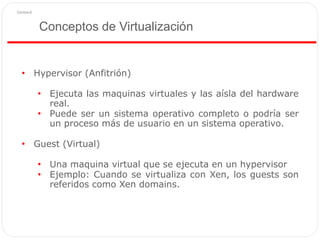

5. Conceptos de Virtualización
• Hypervisor (Anfitrión)
• Ejecuta las maquinas virtuales y las aísla del hardware
real.
• Puede ser un sistema operativo completo o podría ser
un proceso más de usuario en un sistema operativo.
• Guest (Virtual)
• Una maquina virtual que se ejecuta en un hypervisor
• Ejemplo: Cuando se virtualiza con Xen, los guests son
referidos como Xen domains.

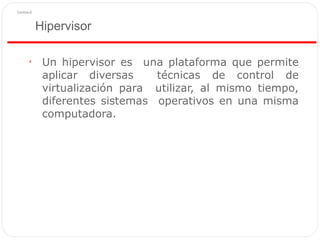

6. Hipervisor
Un hipervisor es una plataforma que permite
aplicar diversas técnicas de control de
virtualización para utilizar, al mismo tiempo,
diferentes sistemas operativos en una misma
computadora.


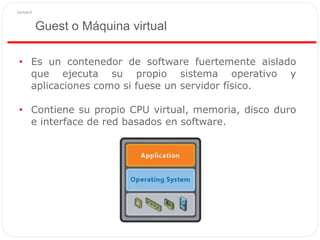

7. Guest o Máquina virtual
• Es un contenedor de software fuertemente aislado
que ejecuta su propio sistema operativo y
aplicaciones como si fuese un servidor físico.
• Contiene su propio CPU virtual, memoria, disco duro
e interface de red basados en software.

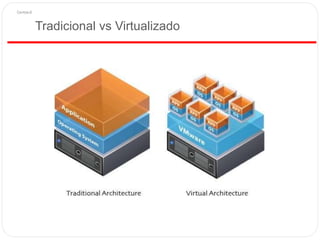

8. Tradicional vs Virtualizado

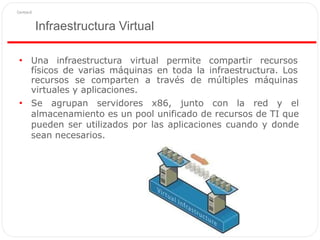

9. Infraestructura Virtual
• Una infraestructura virtual permite compartir recursos
físicos de varias máquinas en toda la infraestructura. Los
recursos se comparten a través de múltiples máquinas
virtuales y aplicaciones.
• Se agrupan servidores x86, junto con la red y el
almacenamiento es un pool unificado de recursos de TI que
pueden ser utilizados por las aplicaciones cuando y donde
sean necesarios.

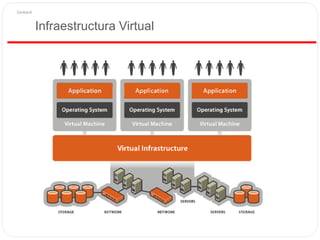

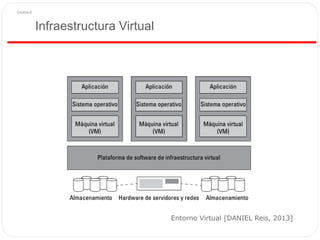

10. Infraestructura Virtual

11. Infraestructura Virtual
Entorno Virtual [DANIEL Reis, 2013]

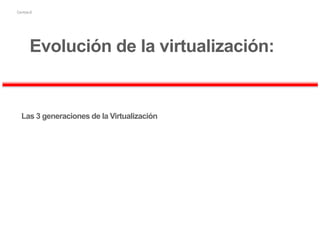

12. Evolución de la virtualización:
Las 3 generaciones de la Virtualización

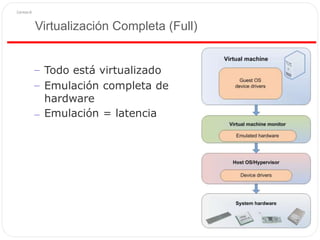

13. Virtualización Completa (Full)
–
–
Todo está virtualizado
Emulación completa de
hardware
Emulación = latencia–

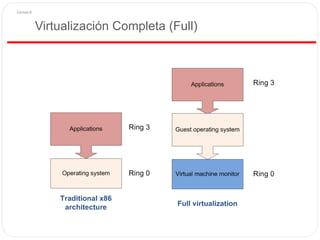

14. Virtualización Completa (Full)

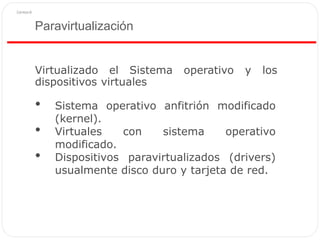

15. Paravirtualización
Virtualizado el Sistema operativo y los
dispositivos virtuales
• Sistema operativo anfitrión modificado
(kernel).
• Virtuales con sistema operativo
modificado.
• Dispositivos paravirtualizados (drivers)
usualmente disco duro y tarjeta de red.

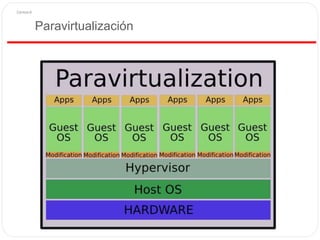

16. Paravirtualización

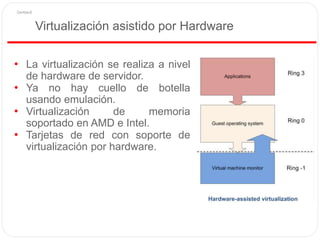

17. Virtualización asistido por Hardware
• La virtualización se realiza a nivel
de hardware de servidor.
• Ya no hay cuello de botella
usando emulación.
• Virtualización de memoria
soportado en AMD e Intel.
• Tarjetas de red con soporte de
virtualización por hardware.

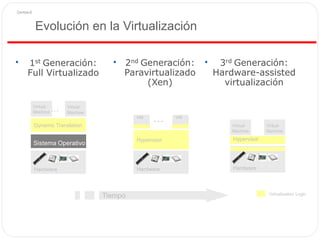

18. Evolución en la Virtualización
• • •1st Generación:
Full Virtualizado
Machine …
…
Machine Machine
Virtualization Logic
Tiempo
Hardware Hardware
Sistema Operativo
Hypervisor
Hardware
Virtual Virtual
Hypervisor
Dynamic Translation
VMVM
Virtual
Machine
Virtual
2nd Generación:
Paravirtualizado
(Xen)
3rd Generación:
Hardware-assisted
virtualización

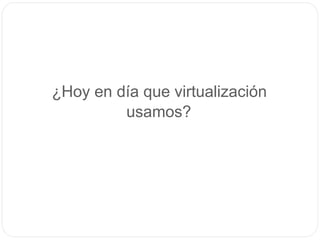

19. ¿Hoy en día que virtualización
usamos?

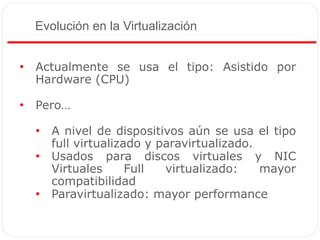

20. Evolución en la Virtualización
• Actualmente se usa el tipo: Asistido por
Hardware (CPU)
• Pero…
• A nivel de dispositivos aún se usa el tipo
full virtualizado y paravirtualizado.
• Usados para discos virtuales y NIC
Virtuales Full virtualizado: mayor
compatibilidad
• Paravirtualizado: mayor performance
