1. VIRTUALIZACIÓN
Arquitectura de
Computador
Gómez Karen
Gómez Franklin
Vacacela Erika
Belduma Edwin
Palacios Sandra
Sexto B

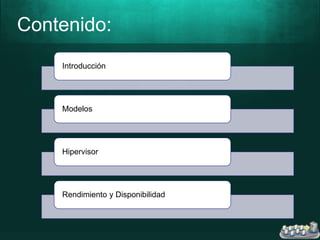

2. Contenido:
Introducción
Modelos
Hipervisor
Rendimiento y Disponibilidad

3. Introducción: Antecedentes
 Década de 1960 por IBM.
 Múltiples aplicaciones y procesos al mismo tiempo.
(Mainframe Centralizado).
 En los años 1980 y 1990 se dio paso al Modelo
Distribuido. (Cliente/Servidor).
 Se desvaneció como centro de atención durante un
tiempo.
 Últimas tendencias en la industria.
 Aumentar la utilización, la flexibilidad y la rentabilidad de
sus recursos informáticos.

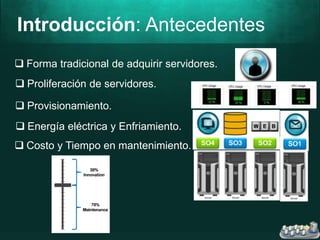

4. Introducción: Antecedentes
 Forma tradicional de adquirir servidores.
 Proliferación de servidores.
 Provisionamiento.
 Energía eléctrica y Enfriamiento.
 Costo y Tiempo en mantenimiento.

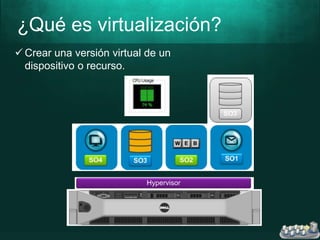

5. ¿Qué es virtualización?
 Crear una versión virtual de un
dispositivo o recurso.

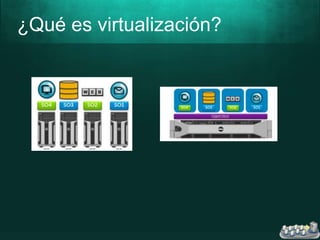

6. ¿Qué es virtualización?

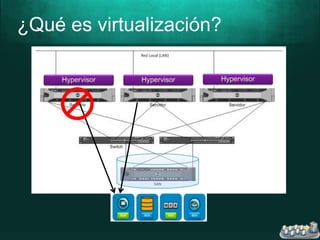

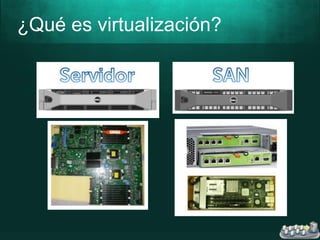

7. ¿Qué es virtualización?

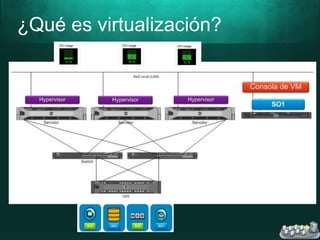

8. ¿Qué es virtualización?

9. ¿Qué es virtualización?

10. Modelos: Virtualización de Aplicación
 En un entorno físico, todas las aplicaciones dependen de su propio
sistema operativo para una serie de servicios, incluyendo la
localización de la memoria y los drivers de los dispositivos entre
otras muchas cosas.
 Las incompatibilidades entre una aplicación y su sistema operativo
se pueden abordar ya sea desde la virtualización del servidor o la
de la presentación, pero cuando se trata de problemas de
compatibilidad entre dos aplicaciones instaladas en el mismo
elemento de un sistema operativo, necesitas recurrir a la
virtualización de aplicaciones.

11. Virtualización de Aplicación: Ventajas
 Envía a los escritorios, servidores terminales o portátiles las
aplicaciones bajo petición a través de internet o a través de la red
corporativa
 Automatiza y simplifica el ciclo de vida de la virtualización de
aplicaciones realizando una reducción importante en la regresión y
el testeo de interoperabilidad de aplicaciones
 Acelera la implementación de las aplicaciones y del sistema
operativo recortando la huella de la imagen
 Reduce los impactos en el usuario asociados con las terminaciones,
las actualizaciones y la instalación de parches de la aplicación. No
hace falta reiniciar, ni esperar hasta que las aplicaciones se instale,
ni tener que desinstalar cuando hay que retirar una aplicación
 Permite una utilización controlada de las aplicaciones cuando los
usuarios están completamente desconectados

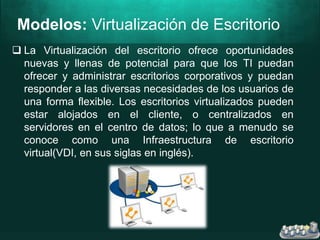

13. Modelos: Virtualización de Escritorio
 La Virtualización del escritorio ofrece oportunidades
nuevas y llenas de potencial para que los TI puedan
ofrecer y administrar escritorios corporativos y puedan
responder a las diversas necesidades de los usuarios de
una forma flexible. Los escritorios virtualizados pueden
estar alojados en el cliente, o centralizados en
servidores en el centro de datos; lo que a menudo se
conoce como una Infraestructura de escritorio
virtual(VDI, en sus siglas en inglés).

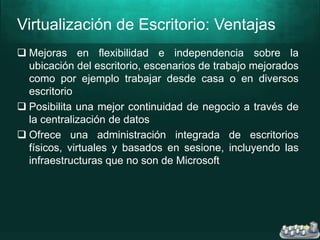

14. Virtualización de Escritorio: Ventajas
 Mejoras en flexibilidad e independencia sobre la
ubicación del escritorio, escenarios de trabajo mejorados
como por ejemplo trabajar desde casa o en diversos
escritorio
 Posibilita una mejor continuidad de negocio a través de
la centralización de datos
 Ofrece una administración integrada de escritorios
físicos, virtuales y basados en sesione, incluyendo las
infraestructuras que no son de Microsoft

17. Modelos: Virtualización de Plataforma
 Se trata de disimular una máquina real (servidor o PC)
con todos sus componentes y prestarles todos los
recursos necesarios para su funcionamiento.

18. Virtualización de Plataforma: Tipos
Virtualización completa:
Permite trabajar en una CPU con un sistema
operativo, pero sin que modificar el sistema ya
existente.
EJEMPLOS:
VMware Workstation
 VirtualBox
Oracle VM
Microsoft Virtual PC

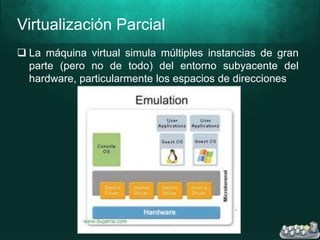

19. Virtualización Parcial
 La máquina virtual simula múltiples instancias de gran
parte (pero no de todo) del entorno subyacente del
hardware, particularmente los espacios de direcciones

20. Virtualización por Sistema Operativo
 Significa instalar un sistema operativo dentro de otro al
que se le llama huésped (HOST), mediante el uso de
una máquina virtual.
 Virtualiza servidores en la capa del sistema operativo
(kernel).

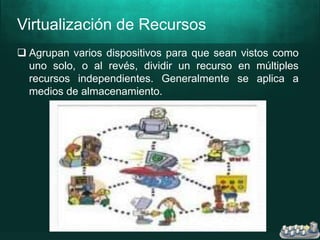

21. Virtualización de Recursos
 Agrupan varios dispositivos para que sean vistos como
uno solo, o al revés, dividir un recurso en múltiples
recursos independientes. Generalmente se aplica a
medios de almacenamiento.

22. Hipervisor o Virtual Machine Monitor
 Software que administra y hace que funcionen las máquinas
virtuales sobre un hardware virtual.

23. Hipervisor: Tipos
Tipo 1: Nativo – unhosted
Tipo 2: Alojado – hosted
Tipo 3: Híbrido

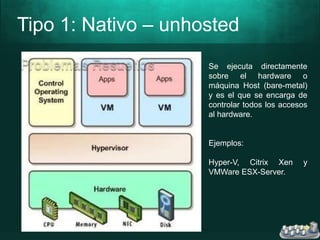

24. Tipo 1: Nativo – unhosted
Se ejecuta directamente
sobre el hardware o
máquina Host (bare-metal)
y es el que se encarga de
controlar todos los accesos
al hardware.
Ejemplos:
Hyper-V, Citrix Xen y
VMWare ESX-Server.

25. Tipo 2: Alojado – hosted
Se ejecuta sobre un Sistema
Operativo como Windows,
Linus, OSX, y sobre el
hipervisor se cargan las
diferentes máquinas virtuales.
Ejemplos:
Máquinas virtuales JAVA y
.NET

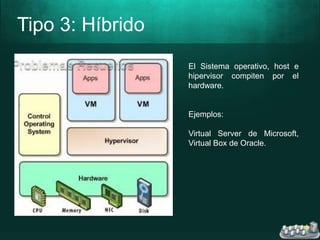

26. Tipo 3: Híbrido
El Sistema operativo, host e
hipervisor compiten por el
hardware.
Ejemplos:
Virtual Server de Microsoft,
Virtual Box de Oracle.

27. Virtualización
Rendimiento
y
Disponibilidad

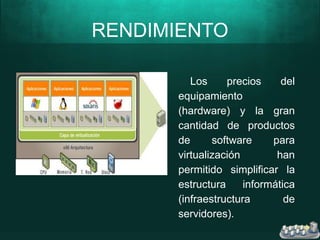

28. RENDIMIENTO
Los precios del
equipamiento
(hardware) y la gran
cantidad de productos
de software para
virtualización han
permitido simplificar la
estructura informática
(infraestructura de
servidores).

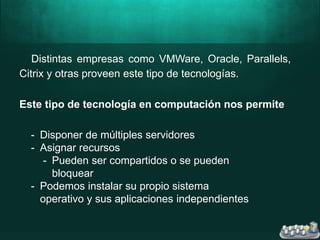

29. Distintas empresas como VMWare, Oracle, Parallels,
Citrix y otras proveen este tipo de tecnologías.
Este tipo de tecnología en computación nos permite
- Disponer de múltiples servidores
- Asignar recursos
- Pueden ser compartidos o se pueden
bloquear
- Podemos instalar su propio sistema
operativo y sus aplicaciones independientes

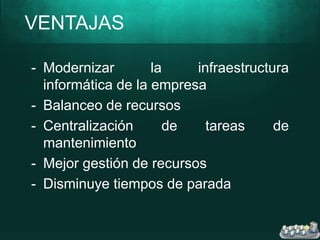

30. VENTAJAS
- Modernizar la infraestructura
informática de la empresa
- Balanceo de recursos
- Centralización de tareas de
mantenimiento
- Mejor gestión de recursos
- Disminuye tiempos de parada

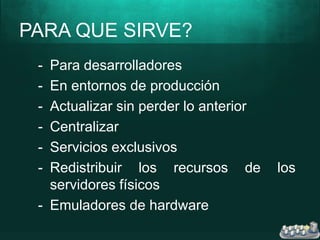

31. PARA QUE SIRVE?
- Para desarrolladores
- En entornos de producción
- Actualizar sin perder lo anterior
- Centralizar
- Servicios exclusivos
- Redistribuir los recursos de los
servidores físicos
- Emuladores de hardware

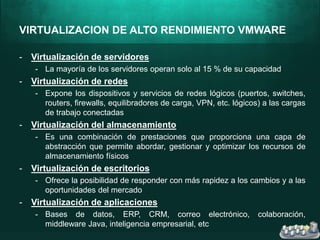

32. VIRTUALIZACION DE ALTO RENDIMIENTO VMWARE
- Virtualización de servidores
- La mayoría de los servidores operan solo al 15 % de su capacidad
- Virtualización de redes
- Expone los dispositivos y servicios de redes lógicos (puertos, switches,
routers, firewalls, equilibradores de carga, VPN, etc. lógicos) a las cargas
de trabajo conectadas
- Virtualización del almacenamiento
- Es una combinación de prestaciones que proporciona una capa de
abstracción que permite abordar, gestionar y optimizar los recursos de
almacenamiento físicos
- Virtualización de escritorios
- Ofrece la posibilidad de responder con más rapidez a los cambios y a las
oportunidades del mercado
- Virtualización de aplicaciones
- Bases de datos, ERP, CRM, correo electrónico, colaboración,
middleware Java, inteligencia empresarial, etc

33. DISPONIBILIDAD
- PASOS PARA ACTIVAR VIRTUALIZACIÓN DE
LA BIOS
- Pulsar F2 para entrar en la BIOS

34. - Ir a la opción BIOS processor settings
o Advanced del BIOS

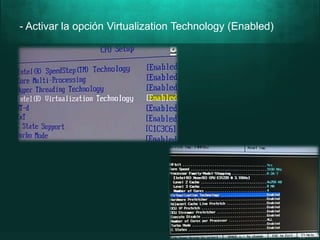

35. - Activar la opción Virtualization Technology (Enabled)

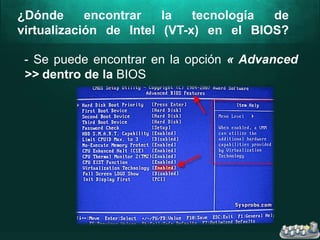

36. ¿Dónde encontrar la tecnología de
virtualización de Intel (VT-x) en el BIOS?
- Se puede encontrar en la opción « Advanced
>> dentro de la BIOS

37. ¿Cómo confirmar Virtualization Technology (VT-x /
AMD-V) está activada o desactivada?
- Si el procesador es hecha por Intel, utilice esta
utilidad gratuita para ver el resultado que el
sistema operativo está detectando.
http://www.intel.com/p/en_US/support/highlights/processors/t
oolspiu

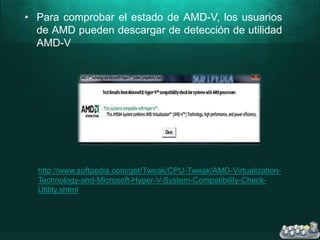

38. • Para comprobar el estado de AMD-V, los usuarios
de AMD pueden descargar de detección de utilidad
AMD-V
http://www.softpedia.com/get/Tweak/CPU-Tweak/AMD-Virtualization-
Technology-and-Microsoft-Hyper-V-System-Compatibility-Check-
Utility.shtml

39. GRACIAS
