El documento explica el proceso de proyección para crear vistas de alzado, planta y perfil de una pieza. Se colocan planos de proyección paralelos a la pieza y se proyectan los vértices usando rayos proyectantes para trazar las aristas y caras en cada plano. Luego se gira los planos de perfil y planta para alinearlos con el de alzado y mostrar la correspondencia entre las tres vistas proyectadas.

1. PLANO DE ALZADO 1 2 Rayo proyectante PROYECCIÓN SOBRE EL PLANO DE ALZADO Colocamos el plano de proyección detrás de la pieza, paralelo a sus caras principales Proyectamos cada vértice haciendo pasar por él un rayo proyectante . El punto proyectado se obtiene en donde el rayo proyectante corta al plano de proyección Uniendo vértices obtenemos la proyección de las aristas de la pieza Uniendo aristas obtenemos la proyección de las caras de la pieza 1 2 3 4 5 6 7 8

2. PROYECCIÓN SOBRE EL PLANO DE PLANTA Colocamos el plano de proyección debajo de la pieza, paralelo a sus caras principales Proyectamos cada vértice haciendo pasar por él un rayo proyectante . El punto proyectado se obtiene en donde el rayo proyectante corta al plano de proyección Uniendo vértices obtenemos la proyección de las aristas de la pieza Uniendo aristas obtenemos la proyección de las caras de la pieza 3 4 5 6 1 2 3 4 5 6 7 8 PLANO DE PLANTA

3. PLANO DE PERFIL PROYECCIÓN SOBRE EL PLANO DE PERFIL IZQUIERDO Colocamos el plano de proyección a la derecha de la pieza, perpendicular a los planos de alzado y de planta Proyectamos cada vértice haciendo pasar por él un rayo proyectante . El punto proyectado se obtiene en donde el rayo proyectante corta al plano de proyección Uniendo vértices obtenemos la proyección de las aristas de la pieza Uniendo aristas obtenemos la proyección de las caras de la pieza 7 1 2 3 4 5 6 7 8

4. 1 2 PLANO DE PLANTA 4 5 6 PLANO DE ALZADO PLANO DE PERFIL Rayo proyectante 3 Cuando terminamos el proceso de proyección obtenemos las tres vistas sobre los planos correspondientes 1 2 3 4 5 6 7 7 8

5. 1 2 VISTA EN PLANTA 7 VISTA DE ALZADO VISTA DE PERFIL Observa que las tres vistas están relacionadas entre sí . Mediante líneas de trazos vemos que hay una correspondencia entre las posiciones que ocupan las tres vistas. 4 5 6 3

6. 1 2 VISTA EN PLANTA 7 VISTA DE ALZADO Para situar todas las vistas en el mismo plano es necesario girar el plano de perfil y el plano de planta hasta que coincidan con el plano de alzado . VISTA DE PERFIL 4 5 6 3

7. Una vez que el plano de perfil se gira hasta coincidir con el de alzado, vemos mejor la correspondencia entre ambas vistas. Observa que las vistas de alzado y de perfil están a la misma altura. 1 2 VISTA EN PLANTA 4 5 6 VISTA DE ALZADO 3 7 VISTA DE PERFIL

8. 1 2 VISTA EN PLANTA 4 5 6 VISTA DE ALZADO 3 7 VISTA DE PERFIL Una vez que el plano de planta se gira hasta coincidir con el de alzado, vemos que la vista en planta está justo debajo de la vista de alzado.

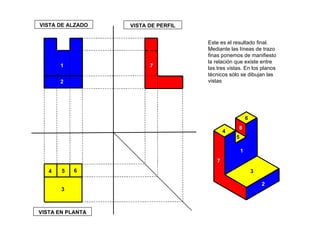

9. 1 2 4 5 6 3 Este es el resultado final. Mediante las líneas de trazo finas ponemos de manifiesto la relación que existe entre las tres vistas. En los planos técnicos sólo se dibujan las vistas VISTA DE ALZADO VISTA DE PERFIL VISTA EN PLANTA 7 1 2 3 4 5 6 7 8
