El documento explica el proceso de proyección para obtener las vistas de alzado, planta y perfil de una pieza. Se colocan planos paralelos a la pieza y se proyectan sus vértices, uniendo los puntos de proyección para dibujar las aristas y caras. Al girar y situar las tres vistas en el mismo plano, se muestra la correspondencia entre ellas.

1. PROYECCIÓN SOBRE EL
PLANO DE ALZADO
PLANO DE ALZADO
1.
Colocamos el plano de proyección detrás
de la pieza, paralelo a sus caras principales
2.
Proyectamos cada vértice haciendo pasar
por él un rayo proyectante. El punto
proyectado se obtiene en donde el rayo
proyectante corta al plano de proyección
3.
Uniendo vértices obtenemos la proyección
de las aristas de la pieza
4.
Uniendo aristas obtenemos la proyección de
las caras de la pieza
6
1
8
4
5
2
1
7
3
Rayo proyectante
2

2. PROYECCIÓN SOBRE EL
PLANO DE PLANTA
1.
Colocamos el plano de proyección debajo
de la pieza, paralelo a sus caras principales
2.
Proyectamos cada vértice haciendo pasar
por él un rayo proyectante. El punto
proyectado se obtiene en donde el rayo
proyectante corta al plano de proyección
3.
Uniendo vértices obtenemos la proyección
de las aristas de la pieza
4.
Uniendo aristas obtenemos la proyección de
las caras de la pieza
6
8
4
5
1
7
3
2
6
4
5
3
PLANO DE PLANTA

3. PROYECCIÓN SOBRE EL
PLANO DE PERFIL IZQUIERDO
1.
Colocamos el plano de proyección a la
derecha de la pieza, perpendicular a los
planos de alzado y de planta
2.
Proyectamos cada vértice haciendo pasar
por él un rayo proyectante. El punto
proyectado se obtiene en donde el rayo
proyectante corta al plano de proyección
3.
Uniendo vértices obtenemos la proyección
de las aristas de la pieza
4.
Uniendo aristas obtenemos la proyección de
las caras de la pieza
PLANO DE PERFIL
6
8
4
7
5
1
7
3
2

4. PLANO DE PERFIL
PLANO DE ALZADO
Cuando terminamos el
proceso de proyección
obtenemos las tres vistas
sobre los planos
correspondientes
6
1
4
7
8
5
Rayo proyectante
2
1
7
3
2
6
4
5
3
PLANO DE PLANTA

5. VISTA DE PERFIL
VISTA DE ALZADO
1

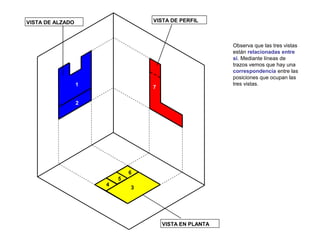

Observa que las tres vistas
están relacionadas entre
sí. Mediante líneas de
trazos vemos que hay una
correspondencia entre las
posiciones que ocupan las
tres vistas.
7
2
6
4
5
3
VISTA EN PLANTA

6. VISTA DE PERFIL
VISTA DE ALZADO
7
1
2
6
4
5
3
VISTA EN PLANTA

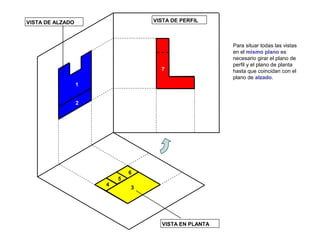

Para situar todas las vistas
en el mismo plano es
necesario girar el plano de
perfil y el plano de planta
hasta que coincidan con el
plano de alzado.

7. VISTA DE PERFIL
Una vez que el plano de
perfil se gira hasta coincidir
con el de alzado, vemos
mejor la correspondencia
entre ambas vistas. Observa
que las vistas de alzado y
de perfil están a la misma
altura.
VISTA DE ALZADO
7
1
2
6
5
4
3
VISTA EN PLANTA

8. VISTA DE PERFIL
VISTA DE ALZADO
7
1
2
4
5
6
3
VISTA EN PLANTA
Una vez que el plano de
planta se gira hasta coincidir
con el de alzado, vemos que
la vista en planta está justo
debajo de la vista de
alzado.

9. VISTA DE ALZADO
1
VISTA DE PERFIL
7
2

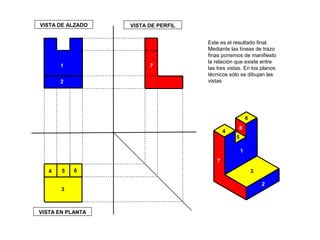

Este es el resultado final.
Mediante las líneas de trazo
finas ponemos de manifiesto
la relación que existe entre
las tres vistas. En los planos
técnicos sólo se dibujan las
vistas
6
4
8
5
1
7
4
5
6
3
VISTA EN PLANTA
3
2

10. VISTA DE ALZADO
1
VISTA DE PERFIL
7
2
Este es el resultado final.
Mediante las líneas de trazo
finas ponemos de manifiesto
la relación que existe entre
las tres vistas. En los planos
técnicos sólo se dibujan las
vistas
6
4
8
5
1
7
4
5
6
3
VISTA EN PLANTA
3
2
