1. VozIPV6
Alberto Sagredo Castro
info@voipnovatos.es
www.voipnovatos.es
www.ipv6novatos.com
26 Septiembre de 2012

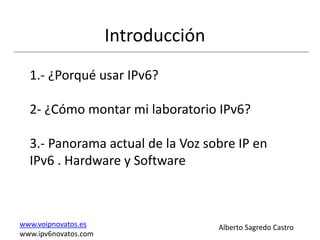

2. Introducción
1.- ¿Porqué usar IPv6?
2- ¿Cómo montar mi laboratorio IPv6?
3.- Panorama actual de la Voz sobre IP en
IPv6 . Hardware y Software
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

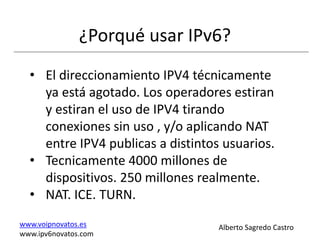

3. ¿Porqué usar IPv6?
• El direccionamiento IPV4 técnicamente
ya está agotado. Los operadores estiran
y estiran el uso de IPV4 tirando
conexiones sin uso , y/o aplicando NAT
entre IPV4 publicas a distintos usuarios.
• Tecnicamente 4000 millones de
dispositivos. 250 millones realmente.
• NAT. ICE. TURN.
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

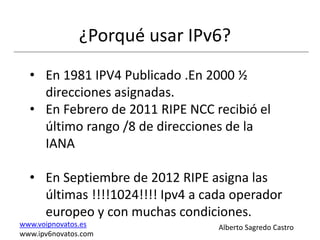

4. ¿Porqué usar IPv6?
• En 1981 IPV4 Publicado .En 2000 ½
direcciones asignadas.
• En Febrero de 2011 RIPE NCC recibió el
último rango /8 de direcciones de la
IANA
• En Septiembre de 2012 RIPE asigna las
últimas !!!!1024!!!! Ipv4 a cada operador
europeo y con muchas condiciones.
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

5. ¿Porqué usar IPv6?
• ¿Podemos crear crecimiento sin
posibilidad de mayor conectividad a
Internet?
• ¿Los operadores pueden crecer sin
direcciones IP?
• ¿Las empresas que necesiten mayor
direccionamiento pueden pedirlo?
• Hay proveedores que matemáticamente
no pueden tener todos sus clientes
conectados
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

6. ¿Soluciones?
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

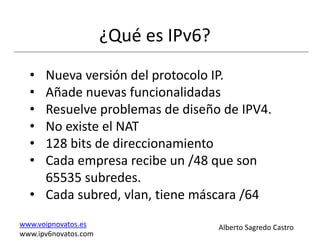

7. ¿Qué es IPv6?
• Nueva versión del protocolo IP.
• Añade nuevas funcionalidadas
• Resuelve problemas de diseño de IPV4.
• No existe el NAT
• 128 bits de direccionamiento
• Cada empresa recibe un /48 que son
65535 subredes.
• Cada subred, vlan, tiene máscara /64
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

8. ¿Qué es IPv6?
• 10^128 direcciones = 3.4 x 10^38
• Existen 4,8 x 10^28 direcciones para
cada ser humano de la tierra.
• Cada subred estándar tiene 2^64
direcciones. El cuadrado de todo el
espacio de IPV4.(^2)
• Mejoras en Multicast (ff02::1)
• SLAAC(Stateles Address
Autoconfiguration)
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

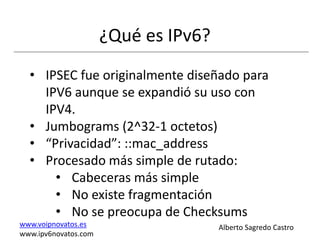

9. ¿Qué es IPv6?
• IPSEC fue originalmente diseñado para
IPV6 aunque se expandió su uso con
IPV4.
• Jumbograms (2^32-1 octetos)
• “Privacidad”: ::mac_address
• Procesado más simple de rutado:
• Cabeceras más simple
• No existe fragmentación
• No se preocupa de Checksums
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

10. ¿Qué es IPv6?
• IPv4 embebido en IPv6
• 0:0:0:0:0:ffff:10.0.1.1 o bien
• ::ffff:10.0.1.1
• En URLs http://[2001:xxx:xxxx:]:80
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

11. ¿Cómo Usar IPv6?
• 6to4
• Tunnel IPV6 con Sixxs.net o HE (IPV6
embebido en IPV4)
• Dual Stack
• TEREDO
• IPv6 nativo (el que pueda y tenga suerte)
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

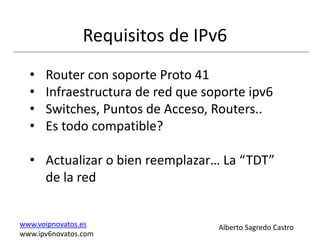

12. Requisitos de IPv6
• Router con soporte Proto 41
• Infraestructura de red que soporte ipv6
• Switches, Puntos de Acceso, Routers..
• Es todo compatible?
• Actualizar o bien reemplazar… La “TDT”
de la red
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

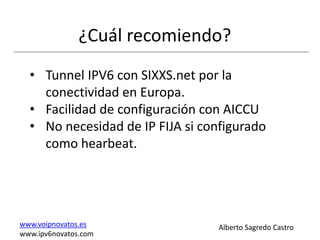

13. ¿Cuál recomiendo?
• Tunnel IPV6 con SIXXS.net por la
conectividad en Europa.
• Facilidad de configuración con AICCU
• No necesidad de IP FIJA si configurado
como hearbeat.
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

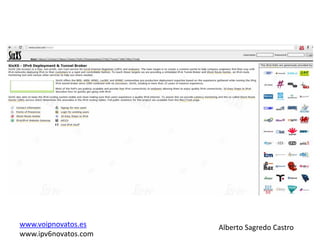

14. www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

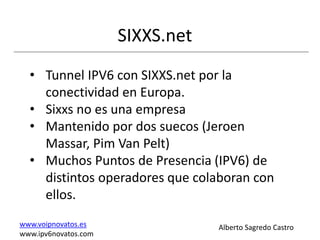

15. SIXXS.net
• Tunnel IPV6 con SIXXS.net por la
conectividad en Europa.
• Sixxs no es una empresa
• Mantenido por dos suecos (Jeroen
Massar, Pim Van Pelt)
• Muchos Puntos de Presencia (IPV6) de
distintos operadores que colaboran con
ellos.
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

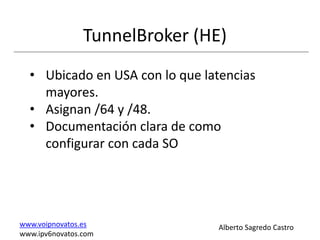

16. TunnelBroker (HE)
• Ubicado en USA con lo que latencias
mayores.
• Asignan /64 y /48.
• Documentación clara de como
configurar con cada SO
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

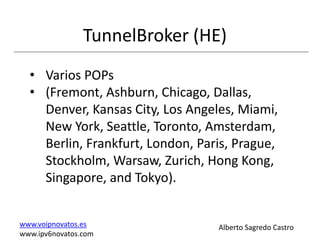

17. TunnelBroker (HE)
• Varios POPs
• (Fremont, Ashburn, Chicago, Dallas,
Denver, Kansas City, Los Angeles, Miami,
New York, Seattle, Toronto, Amsterdam,
Berlin, Frankfurt, London, Paris, Prague,
Stockholm, Warsaw, Zurich, Hong Kong,
Singapore, and Tokyo).
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

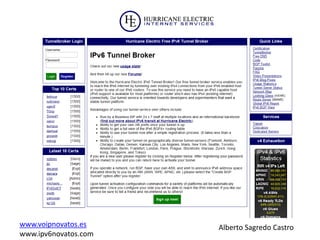

18. www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

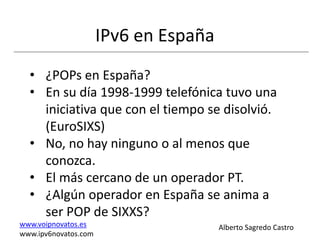

19. IPv6 en España
• ¿POPs en España?
• En su día 1998-1999 telefónica tuvo una
iniciativa que con el tiempo se disolvió.
(EuroSIXS)
• No, no hay ninguno o al menos que
conozca.
• El más cercano de un operador PT.
• ¿Algún operador en España se anima a
ser POP de SIXXS?
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

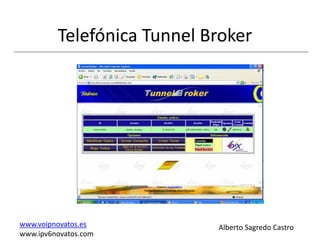

20. Telefónica Tunnel Broker
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

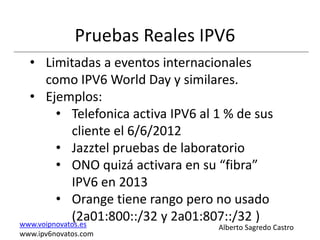

21. Pruebas Reales IPV6
• Limitadas a eventos internacionales
como IPV6 World Day y similares.
• Ejemplos:
• Telefonica activa IPV6 al 1 % de sus
cliente el 6/6/2012
• Jazztel pruebas de laboratorio
• ONO quizá activara en su “fibra”
IPV6 en 2013
• Orange tiene rango pero no usado
(2a01:800::/32 y 2a01:807::/32 )
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

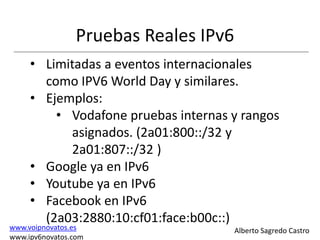

22. Pruebas Reales IPv6
• Limitadas a eventos internacionales
como IPV6 World Day y similares.
• Ejemplos:
• Vodafone pruebas internas y rangos
asignados. (2a01:800::/32 y
2a01:807::/32 )
• Google ya en IPv6
• Youtube ya en IPv6
• Facebook en IPv6
(2a03:2880:10:cf01:face:b00c::)
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

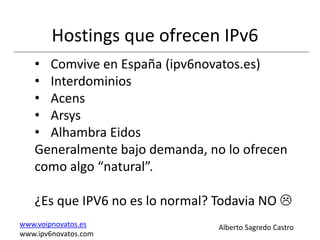

23. Hostings que ofrecen IPv6
• Comvive en España (ipv6novatos.es)
• Interdominios
• Acens
• Arsys
• Alhambra Eidos
Generalmente bajo demanda, no lo ofrecen
como algo “natural”.
¿Es que IPV6 no es lo normal? Todavia NO 
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

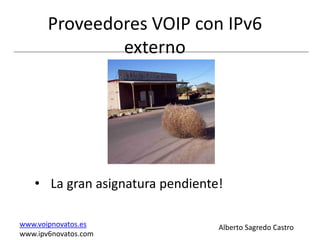

24. Proveedores VOIP con IPv6
externo
• La gran asignatura pendiente!
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

25. ¿Qué necesito para tener un
tunel IPv6?
• Una máquina Linux (Debian) o un sistema
windows con AICUU
• Qué he usado yo?
• Una raspberry Pi (30-40 euros)
• Tarjeta SD 8 GB (8 euros)
• Fuente alimentación Blackberry (0
euros) (Al menos ya uso algo de la
blackberry!)
• Cable de red (2 euros)
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

26. ¿Qué necesito para tener un
túnel IPv6?
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

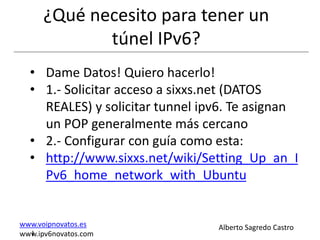

27. ¿Qué necesito para tener un
túnel IPv6?
• Dame Datos! Quiero hacerlo!
• 1.- Solicitar acceso a sixxs.net (DATOS
REALES) y solicitar tunnel ipv6. Te asignan
un POP generalmente más cercano
• 2.- Configurar con guía como esta:
• http://www.sixxs.net/wiki/Setting_Up_an_I
Pv6_home_network_with_Ubuntu
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

28. Interfaz Web de SIXXS.net
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

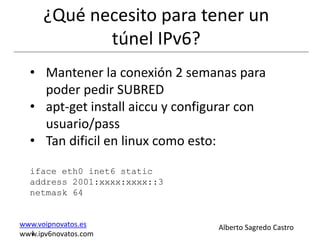

29. ¿Qué necesito para tener un
túnel IPv6?
• Mantener la conexión 2 semanas para
poder pedir SUBRED
• apt-get install aiccu y configurar con
usuario/pass
• Tan dificil en linux como esto:
iface eth0 inet6 static
address 2001:xxxx:xxxx::3
netmask 64
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

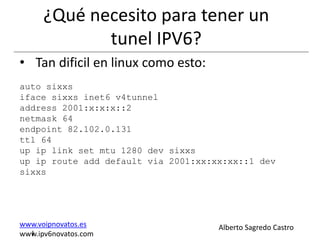

30. ¿Qué necesito para tener un
tunel IPV6?
• Tan dificil en linux como esto:
auto sixxs
iface sixxs inet6 v4tunnel
address 2001:x:x:x::2
netmask 64
endpoint 82.102.0.131
ttl 64
up ip link set mtu 1280 dev sixxs
up ip route add default via 2001:xx:xx:xx::1 dev
sixxs
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

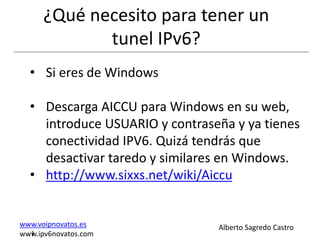

31. ¿Qué necesito para tener un
tunel IPv6?
• Si eres de Windows
• Descarga AICCU para Windows en su web,
introduce USUARIO y contraseña y ya tienes
conectividad IPV6. Quizá tendrás que
desactivar taredo y similares en Windows.
• http://www.sixxs.net/wiki/Aiccu
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

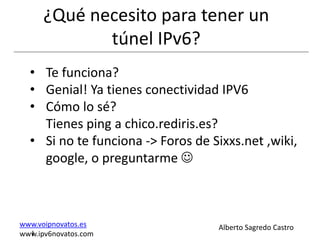

32. ¿Qué necesito para tener un
túnel IPv6?
• Te funciona?
• Genial! Ya tienes conectividad IPV6
• Cómo lo sé?
Tienes ping a chico.rediris.es?
• Si no te funciona -> Foros de Sixxs.net ,wiki,
google, o preguntarme 
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

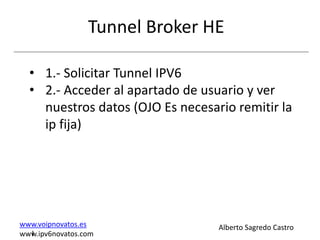

33. Tunnel Broker HE
• 1.- Solicitar Tunnel IPV6
• 2.- Acceder al apartado de usuario y ver
nuestros datos (OJO Es necesario remitir la
ip fija)
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

34. www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

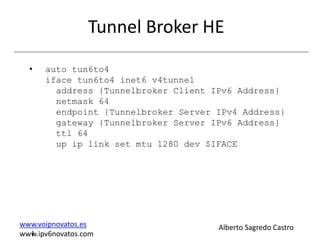

35. Tunnel Broker HE
• auto tun6to4
iface tun6to4 inet6 v4tunnel
address {Tunnelbroker Client IPv6 Address}
netmask 64
endpoint {Tunnelbroker Server IPv4 Address}
gateway {Tunnelbroker Server IPv6 Address}
ttl 64
up ip link set mtu 1280 dev $IFACE
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

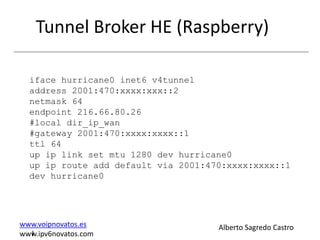

36. Tunnel Broker HE (Raspberry)
iface hurricane0 inet6 v4tunnel
address 2001:470:xxxx:xxx::2
netmask 64
endpoint 216.66.80.26
#local dir_ip_wan
#gateway 2001:470:xxxx:xxxx::1
ttl 64
up ip link set mtu 1280 dev hurricane0
up ip route add default via 2001:470:xxxx:xxxx::1
dev hurricane0
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

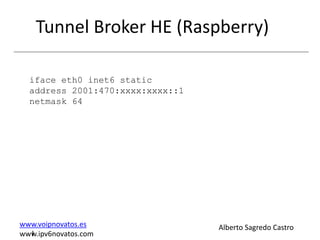

37. Tunnel Broker HE (Raspberry)
iface eth0 inet6 static
address 2001:470:xxxx:xxxx::1
netmask 64
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

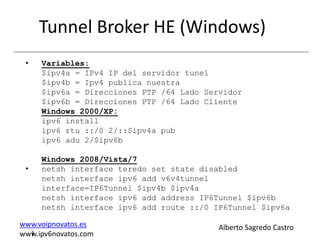

38. Tunnel Broker HE (Windows)
• Variables:
$ipv4a = IPv4 IP del servidor tunel
$ipv4b = Ipv4 publica nuestra
$ipv6a = Direcciones PTP /64 Lado Servidor
$ipv6b = Direcciones PTP /64 Lado Cliente
Windows 2000/XP:
ipv6 install
ipv6 rtu ::/0 2/::$ipv4a pub
ipv6 adu 2/$ipv6b
Windows 2008/Vista/7
• netsh interface teredo set state disabled
netsh interface ipv6 add v6v4tunnel
interface=IP6Tunnel $ipv4b $ipv4a
netsh interface ipv6 add address IP6Tunnel $ipv6b
netsh interface ipv6 add route ::/0 IP6Tunnel $ipv6a
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

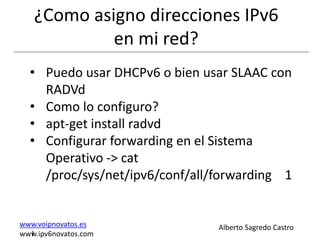

39. ¿Como asigno direcciones IPv6
en mi red?
• Puedo usar DHCPv6 o bien usar SLAAC con
RADVd
• Como lo configuro?
• apt-get install radvd
• Configurar forwarding en el Sistema
Operativo -> cat
/proc/sys/net/ipv6/conf/all/forwarding 1
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

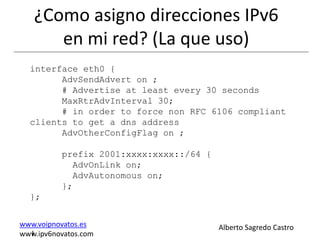

40. ¿Como asigno direcciones IPv6
en mi red? (La que uso)
interface eth0 {
AdvSendAdvert on ;
# Advertise at least every 30 seconds
MaxRtrAdvInterval 30;
# in order to force non RFC 6106 compliant
clients to get a dns address
AdvOtherConfigFlag on ;
prefix 2001:xxxx:xxxx::/64 {
AdvOnLink on;
AdvAutonomous on;
};
};
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

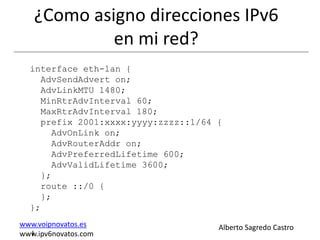

41. ¿Como asigno direcciones IPv6
en mi red?
interface eth-lan {
AdvSendAdvert on;
AdvLinkMTU 1480;
MinRtrAdvInterval 60;
MaxRtrAdvInterval 180;
prefix 2001:xxxx:yyyy:zzzz::1/64 {
AdvOnLink on;
AdvRouterAddr on;
AdvPreferredLifetime 600;
AdvValidLifetime 3600;
};
route ::/0 {
};
};
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

42. ¿Como asigno direcciones IPv6
en mi red?
"AdvSendAdvert on" -> El router envia Ads Broadcasts.
"AdvLinkMTU 1480" -> El MTU en la ethernet es 1480.
"MinRtrAdvInterval 60" y "MaxRtrAdvInterval 180" -> RADVD debe enviar
al menos cada 3 minutos un Aviso por Broadcast y una vez por minuto.
"prefix 2001:xxxx:yyyy:zzzz::1/64" -> indica que se puede configurar una
direccion ipv6 usando su mac address como final
"AdvOnLink on" -> Cualquiera en en esa ip esta en el mismo segmento de
red.
"AdvRouterAddr on" -> Indica que el prefijo es el que se le avisa.
"AdvPreferredLifetime 600" y"AdvValidLifetime 3600" -> Indica un tiempo
de vida para los avisos.
"route ::/0" -> Todo el trafico ipv6 va por este router.La ruta es válida para
3*MaxRtrAdvInterval = 9 minutes y refrescada en cada Aviso por
Broadcast.
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

43. ¿Como asigno direcciones IPv6
en mi red?
• Si todo va bien reinicia tus equipos
Windows, activa IPV6 en tus equipos y
deberán coger una dirección del tipo:
• You've got IPv6!
Check out Cool IPv6 Stuff!
2001:b18:406a:0:7cxx:xxx5:dxx2:xxxa
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

44. Asterisk e IPV6
• En 1.8 se soporta de forma nativa y
funcional IPV6 aunque se va mejorando en
Asterisk 10 y 11.
• Considero que ya hay ipv6 en la máquina.
Puedes usar la misma máquina tunel como
PBX
• Para escuchar en todas las interfaces IPV4 e
IPV6 tendrás que poner:
udpbindaddr=0.0.0.0
bindaddr=[::]
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

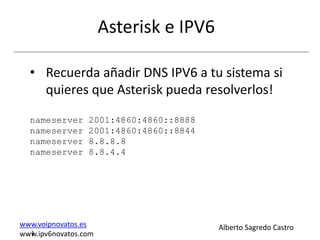

45. Asterisk e IPV6
• Recuerda añadir DNS IPV6 a tu sistema si
quieres que Asterisk pueda resolverlos!
nameserver 2001:4860:4860::8888
nameserver 2001:4860:4860::8844
nameserver 8.8.8.8
nameserver 8.8.4.4
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

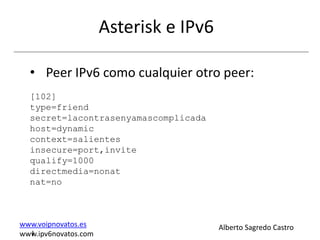

46. Asterisk e IPv6
• Peer IPv6 como cualquier otro peer:
[102]
type=friend
secret=lacontrasenyamascomplicada
host=dynamic
context=salientes
insecure=port,invite
qualify=1000
directmedia=nonat
nat=no
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

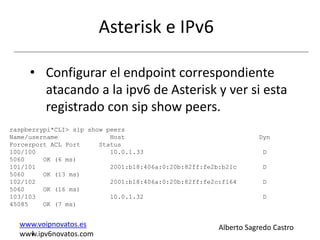

47. Asterisk e IPv6
• Configurar el endpoint correspondiente
atacando a la ipv6 de Asterisk y ver si esta
registrado con sip show peers.
raspberrypi*CLI> sip show peers
Name/username Host Dyn
Forcerport ACL Port Status
100/100 10.0.1.33 D
5060 OK (6 ms)
101/101 2001:b18:406a:0:20b:82ff:fe2b:b21c D
5060 OK (13 ms)
102/102 2001:b18:406a:0:20b:82ff:fe2c:f164 D
5060 OK (16 ms)
103/103 10.0.1.32 D
45085 OK (7 ms)
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

48. Llamadas entre teléfonos IPv6 e
IPv4
• Todo funciona como debe. Asterisk hace
transcoding y conversión de protocolo sin
problemas
• Asterisk se mete en medio y pone su IP en
el SDP. Luego REINVITES para audio directo.
No muy óptimo sabiendo que es IPV6.
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

49. Llamadas entre teléfonos IPv6
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

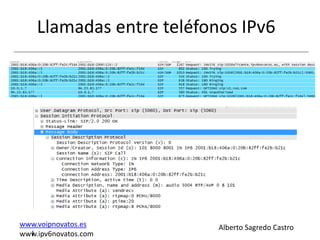

50. Llamadas entre teléfonos IPv6
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

51. Llamadas entre teléfonos IPv6
• Todo funciona como debe. Asterisk hace
transcoding y conversión de protocolo sin
problemas
• Asterisk se mete en medio y pone su IP en
el SDP. Luego REINVITES para audio directo.
No muy óptimo sabiendo que es IPV6.
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

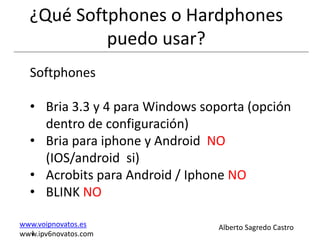

52. ¿Qué Softphones o Hardphones
puedo usar?
Softphones
• Bria 3.3 y 4 para Windows soporta (opción
dentro de configuración)
• Bria para iphone y Android NO
(IOS/android si)
• Acrobits para Android / Iphone NO
• BLINK NO
www.voipnovatos.es Alberto Sagredo Castro
I
www.ipv6novatos.com

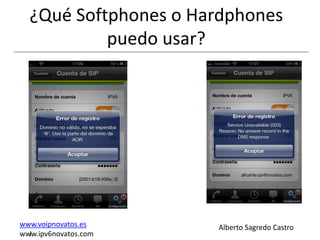

53. ¿Qué Softphones o Hardphones
puedo usar?
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com
I

54. Descorazonador…
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com
I

55. ¿IPV6 pregonando en el
desierto?
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com
I

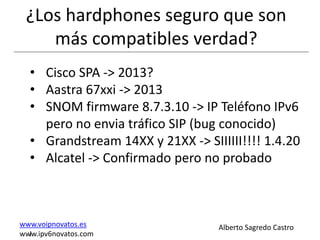

56. ¿Los hardphones seguro que son
más compatibles verdad?
• Cisco SPA -> 2013?
• Aastra 67xxi -> 2013
• SNOM firmware 8.7.3.10 -> IP Teléfono IPv6
pero no envia tráfico SIP (bug conocido)
• Grandstream 14XX y 21XX -> SIIIIII!!!! 1.4.20
• Alcatel -> Confirmado pero no probado
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com
I

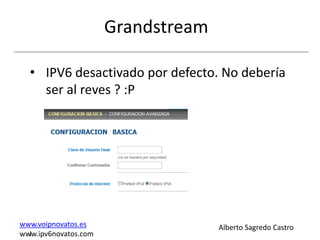

57. Grandstream
• IPV6 desactivado por defecto. No debería
ser al reves ? :P
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com
I

58. Grandstream
• Obtienen IPV6 bien por SLAAC o bien
DHCPv6.
• EN la página de status se puede ver la ip
• No permite IP Fija IPV6- > Mejorable
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com
I

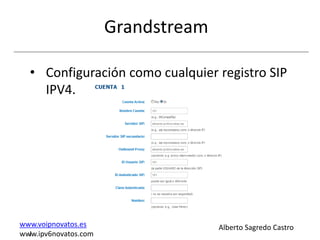

59. Grandstream
• Configuración como cualquier registro SIP
IPV4.
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com
I

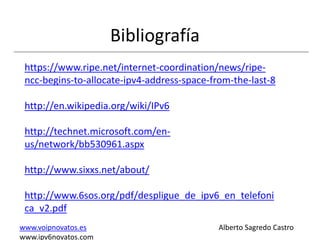

60. Bibliografía
https://www.ripe.net/internet-coordination/news/ripe-
ncc-begins-to-allocate-ipv4-address-space-from-the-last-8
http://en.wikipedia.org/wiki/IPv6
http://technet.microsoft.com/en-
us/network/bb530961.aspx
http://www.sixxs.net/about/
http://www.6sos.org/pdf/despligue_de_ipv6_en_telefoni
ca_v2.pdf
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

61. Bibliografía
http://www.sixxs.net/pops/
http://www.chronos-tachyon.net/reference/debian-
ipv6-and-hurricane-electric
http://ipv6.he.net/presentations.php
www.voipnovatos.es Alberto Sagredo Castro
www.ipv6novatos.com

62. Charla descargable ya en
voip2day.ipv6novatos.es
(OJO es una url IPV6 )

63. Gracias por Vuestra Atención
