IPv6
Introducción y Direccionamiento
1

Agotamiento de IPv4
 El 3 de Febrero de 2011 la IANA asigno el ultimo bloque de
direcciones IP disponible (33 Millones de Direcciones).
 El 8 de junio de 2011 se realizó el World IPv6 Day, las
principales empresas de INTERNET ofrecieron sus contenidos
y servicios usando direcciones IPv6 — de 128 bits — durante
un periodo de 24 horas.
 El pasado 6 de junio de 2012 se realizo Lanzamiento Mundial
de la versión 6 del Protocolo de Internet. Cerca de tres mil
sitios, incluyendo gigantes como Google, Facebook,
YouTube y Yahoo! han activado su compatibilidad con IPv6.
2

¿Porque se necesita mas espacio de
direccionamiento?
• El espacio de direcciones de IPv4
proporciona aproximadamente
4,294,967,296 de direcciones únicas.
Sólo 3,7 millones de direcciones se pueden asignar.
 Se separan las direcciones en clases.
 Se reservan direcciones de multidifusión, pruebas y otros usos específicos.
A partir de enero de 2007, aproximadamente 2,4 billones del espacio de
direcciones disponibles de IPv4 ya están asignados a los usuarios finales o ISP’s.
A pesar de la gran cantidad, espacio de direcciones IPv4 se ha ido acabando
gradualmente.
3

¿Por qué se está reduciendo el espacio de
direcciones? Factores actuales a considerar
Crecimiento de la Población:
 La población del INTERNET esta creciendo.
En Noviembre/05, Cisco estimó: 973M de
usuarios. Este número se ha doblado desde
entonces.
 Los usuarios ahora permanecen más
tiempo conectados.
 La reserva de direcciones IP se hace por
periodos más largos
 Cada día la gente se contacta más y
más.
 Los usuarios Mobiles:
 Hay más de un billón de teléfonos móbiles,
y existen mucho más de 20 millones de
dispositivos habilitados con una dirección IP.
• La industria del Transporte:
Habrá mas de un billon de automoviles para el
2008. Todos los modelos más nuevos tendrán
que ser habilitados con direcciones IP para
permitir el monitoreo remoto.
• La electrónica de Consumo:
Los electrodomésticos más nuevos permiten el
monitoreo remoto utilizando tecnología IP.
Ej: Blueray, algunos TV’s y equipos de audio que
pueden descargar y actualizar archivos para
reproducción multimedial.
Otra aplicación son las redes domésticas.

¿Por qué se está reduciendo el espacio de
direcciones? Otros Factores
 Se requiere de fijar mas accesos a INTERNET, esto en cuanto a los dispositivos
existentes y al alcance de cada persona
 La mayoría de los dispositivos están en línea 24/7.
 Si no hay actualizaciones a IPv6 entonces probablemente no interoperemos
(discutible aun).
 Globalización
• Las empresas se mueven en los mercados emergentes.
• Las redes actuales necesita crecer y se necesitan más direcciones IP para soportar el
crecimiento.
 Ineficiente asignación y uso de direcciones
 Virtualización
• Los sistemas actuales requieren más de una dirección
• Fusiones y Adquisiciones

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47
48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63
64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79
80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95
96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111
112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127
128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143
144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159
160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175
176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191
192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207
208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223
224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239
240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255
Asignación de direcciones de IPv4Asignación de direcciones de IPv4
No disponibleNo disponible
AsignadoAsignado
DisponibleDisponible
16,777,216
de direcciones
16,777,216
de direcciones
19931993
Ocupación del espacio de direccionamiento

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47
48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63
64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79
80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95
96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111
112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127
128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143
144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159
160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175
176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191
192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207
208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223
224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239
240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255
20002000
AsignadoAsignado
16,777,216
de direcciones
16,777,216
de direcciones

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47
48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63
64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79
80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95
96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111
112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127
128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143
144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159
160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175
176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191
192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207
208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223
224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239
240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255
20072007
AsignadoAsignado
16,777,216
de direcciones
16,777,216
de direcciones

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47
48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63
64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79
80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95
96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111
112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127
128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143
144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159
160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175
176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191
192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207
208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223
224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239
240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255
August
2009
August
2009
http://www.personal.psu.edu/dvm105/blogs/ipv6/http://www.personal.psu.edu/dvm105/blogs/ipv6/
AsignadoAsignado
16,777,216
de direcciones
16,777,216
de direcciones

0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47
48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63
64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79
80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95
96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111
112 113 114 115 116 117 118 119 120 121 122 123 124 125 126 127
128 129 130 131 132 133 134 135 136 137 138 139 140 141 142 143
144 145 146 147 148 149 150 151 152 153 154 155 156 157 158 159
160 161 162 163 164 165 166 167 168 169 170 171 172 173 174 175
176 177 178 179 180 181 182 183 184 185 186 187 188 189 190 191
192 193 194 195 196 197 198 199 200 201 202 203 204 205 206 207
208 209 210 211 212 213 214 215 216 217 218 219 220 221 222 223
224 225 226 227 228 229 230 231 232 233 234 235 236 237 238 239
240 241 242 243 244 245 246 247 248 249 250 251 252 253 254 255
Mayo
2013
Mayo
2013
http://www.personal.psu.edu/dvm105/blogs/ipv6/http://www.personal.psu.edu/dvm105/blogs/ipv6/
AsignadoAsignado
16,777,216
de direcciones
16,777,216
de direcciones

IPv6 – IP versión 6
 El protocolo de Internet versión 6 o IPv6, es un protocolo de
encapsulación de paquetes a nivel de capa de internet en
TCP/IP.
 Este protocolo se considera que esta diseñado para reemplazar
de forma gradual al actual protocolo IPv4, su objetivo inmediato
es expandir el direccionamiento IP, y fijarse para la
interoperabilidad.
 Direccionamiento IP de 128 bits.
 IPv6 ha estado en desarrollo desde mediados de los años 90 y
esta definido en el RFC 2460.
11

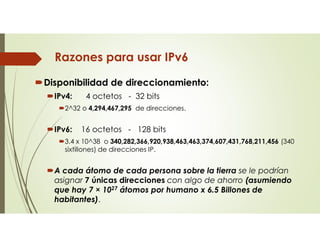

Razones para usar IPv6
 La posibilidad de ampliar las redes para futuras demandas requiere un
suministro ilimitado de direcciones IP y la mejora de la movilidad.
 DHCP y el NAT ya no pueden cumplir con estos requisitos.
IPv6 satisface los
requisitos cada
vez más
complejos de
direccionamiento
jerárquico que
IPv4 no
proporciona.

Disponibilidad de direccionamiento:
IPv4: 4 octetos - 32 bits
2^32 o 4,294,467,295 de direcciones.
IPv6: 16 octetos - 128 bits
3.4 x 10^38 o 340,282,366,920,938,463,463,374,607,431,768,211,456 (340
sixtillones) de direcciones IP.
A cada átomo de cada persona sobre la tierra se le podrían
asignar 7 únicas direcciones con algo de ahorro (asumiendo
que hay 7 × 1027 átomos por humano x 6.5 Billones de
habitantes).

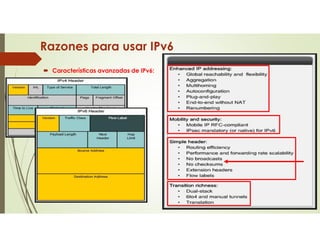

 Características avanzadas de IPv6:

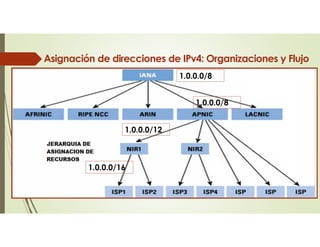

1.0.0.0/8
1.0.0.0/8
1.0.0.0/12
1.0.0.0/16
Asignación de direcciones de IPv4: Organizaciones y Flujo

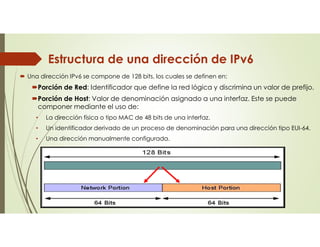

Estructura de una dirección de IPv6
 Una dirección IPv6 se compone de 128 bits, los cuales se definen en:
Porción de Red: Identificador que define la red lógica y discrimina un valor de prefijo.
Porción de Host: Valor de denominación asignado a una interfaz. Este se puede
componer mediante el uso de:
• La dirección física o tipo MAC de 48 bits de una interfaz.
• Un identificador derivado de un proceso de denominación para una dirección tipo EUI-64.
• Una dirección manualmente configurada.

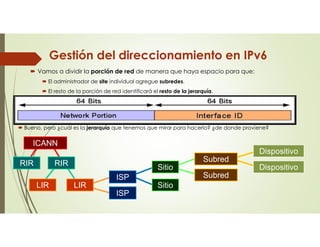

Gestión del direccionamiento en IPv6
 Vamos a dividir la porción de red de manera que haya espacio para que:
 El administrador de site individual agregue subredes.
 El resto de la porción de red identificará el resto de la jerarquía.
 Bueno, pero ¿cuál es la jerarquía que tenemos que mirar para hacerlo? ¿de donde proviene?
DispositivoDispositivo
DispositivoDispositivo
SubredSubred
SubredSubred
SitioSitio
SitioSitio
ISPISP
ISPISP
LIRLIRLIRLIR
RIRRIRRIRRIR
ICANNICANN

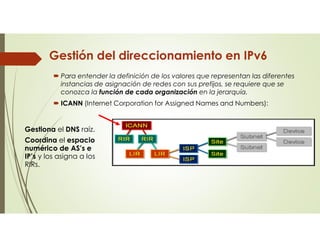

 Para entender la definición de los valores que representan las diferentes
instancias de asignación de redes con sus prefijos, se requiere que se
conozca la función de cada organización en la jerarquía.
 ICANN (Internet Corporation for Assigned Names and Numbers):
Gestiona el DNS raíz.
Coordina el espacio
numérico de AS’s e
IP’s y los asigna a los
RIRs.

RIR (Regional Internet Registry):
Supervisa la asignación y registro de los recursos de
numeración de INTERNET dentro de una región particular del
mundo.
Direcciones IP (IPv4 e IPv6) y números de sistemas autónomos.

RIR
(Regional Internet Registry):
AfriNIC Africa region
APNIC Asia and Pacific region
ARIN
Canada, many Caribbean and North Atlantic islands, and the United
States
LACNIC Latin America and parts of the Caribbean
RIPE NCC Europe, Parts of Asia and the Middle East

LIR (Local Internet Registry):
Generalmente son
grandes proveedores
de servicios de
INTERNET.
Estos reciben una
asignaciones de
direcciones IP de un
Registro Regional de
Internet (RIR).
Puede asignar partes de esta asignación a sus
propios clientes o ISP’s más pequeños.

 ISP (Internet Service Provider):
Es una empresa
que ofrece a sus
clientes acceso
a INTERNET.
El ISP conecta a sus clientes que utilizan una
tecnología apropiada de transmisión de datos.

 Sitio:
El cliente final de un ISP.
Pueden ser personas naturales o jurídicas que requieren acceso a INTERNET.

 Suposición: Interfaz ID es de 64 bits. Subnet ID es de 16 bits.
ICANN y los Registros Regionales
de INTERNET (RIRs) asignan prefijos
de IPv6 (normal/ /23) a los
Registros Locales de INTERNET
(LIRs).
Los LIR’s y los ISP’s entonces
asignan prefijos mas grandes a sus
clientes. En la mayoría de los
casos, los prefijos asignados son
/48.
EJEMPLO

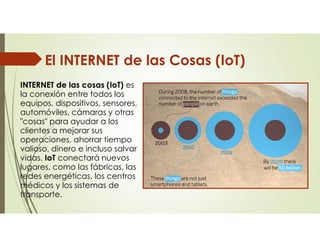

El INTERNET de las Cosas (IoT)
INTERNET de las cosas (IoT) es
la conexión entre todos los
equipos, dispositivos, sensores,
automóviles, cámaras y otras
"cosas" para ayudar a los
clientes a mejorar sus
operaciones, ahorrar tiempo
valioso, dinero e incluso salvar
vidas. IoT conectará nuevos
lugares, como las fábricas, las
redes energéticas, los centros
médicos y los sistemas de
transporte.

Ventajas y beneficios técnicos de IPv6
 Direcciones IP de 128 bits, es decir 2^128 direcciones IP disponibles o 340
sixtillones de direcciones de IPv6 globalmente enrutables.
 Direccionamiento simple.
 Se cuenta con un despliegue de direcciones mucho mas simple.
 + Mecanismos de Configuración: estática, DHCP y Autoconfiguración.
 Conectividad extremo-a-exremo en la redes – No es necesario NAT, es posible
la comunicación transparente con direccionamiento extremo-a-extremo de
la red.
 Se cuenta con soporte integrado de seguridad representado en IPSec.
 Se tienen 20 bits para utilizarse para etiquetar los flujos y esto puede ser
utilizado para QoS.
 Mejora de IP para los sistemas móviles.

Ventajas y beneficios técnicos de IPv6
 No hay dirección de broadcast, y no es necesario procesar
checksums.
 Mejoras en QoS y etiquetas de flujo en el encabezado.
 Movilidad mejorada por la incorporación del IP Mobile nativamente
en el protocolo.
 Clase de servicio CoS.
 Varias direcciones IP versión 6 han sido reservadas para funciones
especiales pero aun así cada habitante del planeta tendría a su
disposición 5*10^28 direcciones IP frente a la limitación 2^32 de IP
versión 4.

Preguntas más frecuentes
 Es IPv6 más difícil y complicado que IPv4? Respuesta: No
• IPv6 tiene mejores capacidades autoconfiguración que son más sencillas de aplicar en comparación
con IPv4.
• Muchos protocolos auxiliares como DNS funcionan de la misma manera.
• Más fácil la planificación de la asignación de direcciones y el despliegue.
• Las direcciones solo toman un poco más de tiempo para escribirse .
 Es IPv6 automáticamente más seguro que IPv4? Respuesta: No.
• IPv6 ha incorporado el soporte IPSec, pero no es obligatorio su aplicación.
• IPv6 es tan seguro como IPv4.
 ¿Es la calidad de servicio en IPv6 mejor que en IPv4? Respuesta: Eso
depende.
• IPv6 e IPv4 tanto hacen uso de Diffserv.
• Las implementaciones de IPv6 pueden hacer uso del campo de etiqueta de flujo, pero no es
ampliamente soportado por los vendedores.

Coexistencia de IPv4 e IPv6
Las técnicas de migración pueden dividirse en tres categorías:
N.°1
Dual-stack: permite que IPv4 e IPv6 coexistan en la misma red.
Los dispositivos ejecutan stacks de protocolos IPv4 e IPv6 de
manera simultánea.

Las técnicas de migración pueden dividirse en tres
categorías:
N.°2

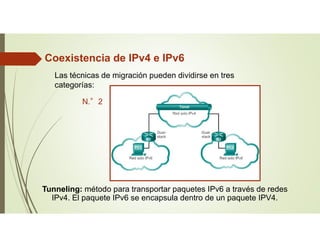

Tunneling: método para transportar paquetes IPv6 a través de redes
IPv4. El paquete IPv6 se encapsula dentro de un paquete IPV4.

Las técnicas de migración pueden dividirse en tres
categorías:
N.° 3
Traducción: la traducción de direcciones de red 64 (NAT64) permite que los
dispositivos con IPv6 habilitado se comuniquen con dispositivos con IPv4
habilitado mediante una técnica de traducción similar a la NAT para IPv4. Un
paquete IPv6 se traduce en un paquete IPV4, y viceversa.

Sistema numérico hexadecimal
 El sistema hexadecimal es un
sistema de base dieciséis.
 El sistema de numeración de
base 16 utiliza los números del
0 al 9 y las letras de la A a la F.
 Se pueden representar cuatro
bits (medio byte) con un único
valor hexadecimal.

Representación de direcciones IPv6
 Observe los patrones de bits
binarios que coinciden con
los valores decimales
y hexadecimales.

Representación de direcciones IPv6
 Tienen una longitud de 128 bits y se escriben como una cadena de
valores hexadecimales.
 En IPv6, 4 bits representan un único dígito hexadecimal. Una dirección
IPv6 consta de 32 valores hexadecimales.
2001:0DB8:0000:1111:0000:0000:0000:0200
FE80:0000:0000:0000:0123:4567:89AB:CDEF
 “Hexteto” se utiliza para referirse a un segmento de 16 bits o cuatro
valores hexadecimales.
 Se pueden escribir en minúscula o mayúscula.

Regla 1: Omisión de ceros iniciales
 La primera regla que permite reducir la notación de direcciones IPv6 es
que se puede omitir cualquier 0 (cero) inicial en cualquier sección de
16 bits o hexteto.
 01AB puede representarse como 1AB.
 09F0 puede representarse como 9F0.
 0A00 puede representarse como A00.
 00AB puede representarse como AB.

Regla 2: Omitir todos los segmentos 0
 Los dos puntos dobles (::) pueden reemplazar cualquier cadena única y
contigua de uno o más segmentos de 16 bits (hextetos) que estén
compuestas solo por ceros.
 Los dos puntos dobles (::) se pueden utilizar solamente una vez en una
dirección; de lo contrario, la dirección será ambigua.
 Esto se suele conocer como formato comprimido.
 Dirección incorrecta: 2001:0DB8::ABCD::1234.

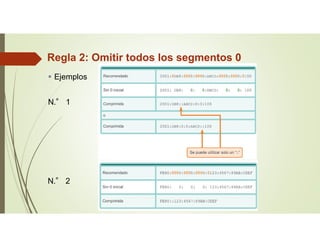

Regla 2: Omitir todos los segmentos 0
 Ejemplos
N.° 1
N.° 2

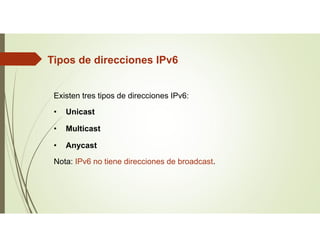

Tipos de direcciones IPv6
Existen tres tipos de direcciones IPv6:
• Unicast
• Multicast
• Anycast
Nota: IPv6 no tiene direcciones de broadcast.

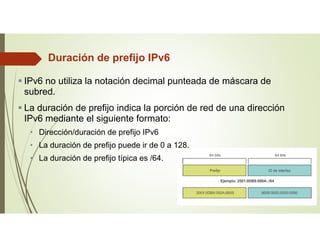

Duración de prefijo IPv6
 IPv6 no utiliza la notación decimal punteada de máscara de
subred.
 La duración de prefijo indica la porción de red de una dirección
IPv6 mediante el siguiente formato:
• Dirección/duración de prefijo IPv6
• La duración de prefijo puede ir de 0 a 128.
• La duración de prefijo típica es /64.

Direcciones IPv6 unicast
 Unicast
• Identifican de forma exclusiva
una interfaz en un dispositivo
con IPv6 habilitado.
• Un paquete que se envía a
una dirección unicast es
recibido por la interfaz que
tiene asignada esa dirección.

 Unicast global
• Similares a direcciones IPv4 públicas.
• Únicas globalmente.
• Direcciones enrutables de Internet.
• Pueden configurarse estáticamente o asignarse de forma dinámica.
 Link-local
• Utilizada para comunicarse con los otros dispositivos en el mismo enlace
local.
• Limitada a un único enlace: no se puede enrutar más allá del enlace.

 Loopback
• Utilizada por los host para enviarse paquetes a sí mismos; no se puede
asignar a una interfaz física.
• Hacer ping a la dirección de loopback IPv6 permite probar la configuración
de TCP/IP en el host local.
• Formada por todos ceros, excepto el último bit, representado como ::1/128 o,
simplemente, ::1.
 Dirección sin especificar
• La dirección formada por todos ceros se representa como ::/128
o simplemente ::.
• No puede asignarse a una interfaz y solo se utiliza como dirección de origen.
• Las direcciones sin especificar se utilizan como direcciones de origen cuando
el dispositivo aún no tiene una dirección IPv6 permanente o cuando el origen
del paquete es irrelevante para el destino.

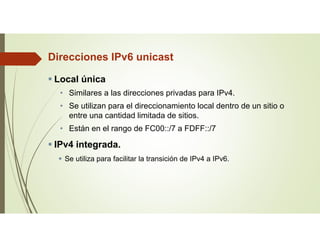

 Local única
• Similares a las direcciones privadas para IPv4.
• Se utilizan para el direccionamiento local dentro de un sitio o
entre una cantidad limitada de sitios.
• Están en el rango de FC00::/7 a FDFF::/7
 IPv4 integrada.
 Se utiliza para facilitar la transición de IPv4 a IPv6.

Direcciones IPv6 unicast link-local
 Toda interfaz de red con IPv6 habilitado DEBE tener una dirección
link-local.
 Permiten que un dispositivo se comunique con otros dispositivos con
IPv6 habilitado en el mismo enlace y solo en ese enlace (subred).
 Están en el rango de FE80::/10. Los primeros 10 bits son 1111 1110
10xx xxxx.
 1111 1110 1000 0000 (FE80) - 1111 1110 1011 1111 (FEBF)

Direcciones IPv6 unicast link-local
 Los paquetes con una dirección
link-local de origen o de destino
no se pueden enrutar más allá del
enlace en el cual se originó el
paquete.

Estructura de una dirección IPv6 unicast global
 Las direcciones IPv6 unicast globales son globalmente únicas
y enrutables en Internet IPv6.
 Equivalen a las direcciones IPv4 públicas.
 La ICANN asigna bloques de direcciones IPv6 a los cinco RIR.
 Actualmente, solo se asignan direcciones unicast globales con
los tres primeros bits de 001 o 2000::/3.

• Actualmente, solo se asignan direcciones unicast
globales con los tres primeros bits de 001 o 2000::/3.

 Una dirección unicast global consta de tres partes:
 Prefijo de enrutamiento global: porción de prefijo, o de red, de la dirección
que asigna el proveedor (por ejemplo, un ISP) a un cliente o a un sitio. En la
actualidad, los RIR asignan a los clientes el prefijo de enrutamiento global
/48.
 2001:0DB8:ACAD::/48 tiene un prefijo que indica que los primeros 48 bits
(2001:0DB8:ACAD) son la porción de prefijo o de red.

 ID de subred
• Utilizada por organizaciones para
identificar subredes dentro de su
ubicación.
 ID de interfaz
• Equivale a la porción de host de una
dirección IPv4.
• Se utiliza debido a que un único host
puede tener varias interfaces, y cada una
de estas puede tener una o más
direcciones IPv6.

Configuración estática de una dirección unicast global

Configuración estática de una dirección IPv6 unicast global

Configuración dinámica de una dirección unicast global
mediante SLAAC
Configuración automática de dirección sin estado (SLAAC)
• Es un método que permite que un dispositivo obtenga su prefijo,
duración de prefijo y gateway predeterminado de un router IPv6.
• No se necesita un servidor de DHCPv6.
• Depende de los mensajes de anuncio de router (RA) de ICMPv6.
Router IPv6
• Reenvía paquetes IPv6 entre redes.
• Puede configurarse con rutas estáticas o con un protocolo de
enrutamiento dinámico IPv6.
• Envía mensajes RA ICMPv6.

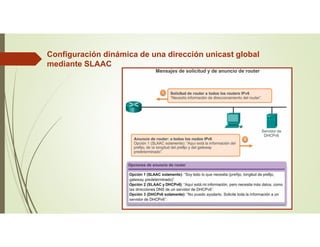

mediante SLAAC

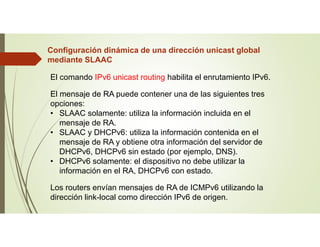

El comando IPv6 unicast routing habilita el enrutamiento IPv6.
El mensaje de RA puede contener una de las siguientes tres
opciones:
• SLAAC solamente: utiliza la información incluida en el
mensaje de RA.
• SLAAC y DHCPv6: utiliza la información contenida en el
mensaje de RA y obtiene otra información del servidor de
DHCPv6, DHCPv6 sin estado (por ejemplo, DNS).
• DHCPv6 solamente: el dispositivo no debe utilizar la
información en el RA, DHCPv6 con estado.
Los routers envían mensajes de RA de ICMPv6 utilizando la
dirección link-local como dirección IPv6 de origen.

mediante SLAAC

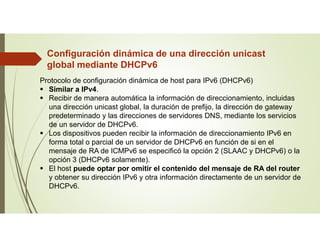

Configuración dinámica de una dirección unicast
global mediante DHCPv6
Protocolo de configuración dinámica de host para IPv6 (DHCPv6)
 Similar a IPv4.
 Recibir de manera automática la información de direccionamiento, incluidas
una dirección unicast global, la duración de prefijo, la dirección de gateway
predeterminado y las direcciones de servidores DNS, mediante los servicios
de un servidor de DHCPv6.
 Los dispositivos pueden recibir la información de direccionamiento IPv6 en
forma total o parcial de un servidor de DHCPv6 en función de si en el
mensaje de RA de ICMPv6 se especificó la opción 2 (SLAAC y DHCPv6) o la
opción 3 (DHCPv6 solamente).
 El host puede optar por omitir el contenido del mensaje de RA del router
y obtener su dirección IPv6 y otra información directamente de un servidor de
DHCPv6.

Configuración dinámica de una dirección unicast
global mediante DHCPv6

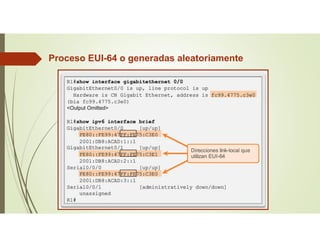

Proceso EUI-64 o generadas aleatoriamente
 Este proceso utiliza la dirección MAC de Ethernet de 48 bits de un
cliente e introduce otros 16 bits en medio de la dirección MAC de
48 bits para crear una ID de interfaz de 64 bits.
 La ventaja es que se puede utilizar la dirección MAC de Ethernet para
determinar la ID de interfaz; fácil seguimiento.
Las ID de interfaz EUI-64 se representan en sistema binario y constan
de tres partes:
 OUI (Empresa) de 24 bits de la dirección MAC del cliente, pero el
séptimo bit (el bit universal/local) se invierte (el 0 se convierte en 1)
 Valor de 16 bits FFFE introducido
 Identificador de dispositivo de 24 bits de la dirección MAC del cliente

ID de interfaz generadas aleatoriamente
 Según el sistema operativo, un dispositivo puede utilizar una ID de
interfaz generada aleatoriamente en lugar de utilizar la dirección
MAC y el proceso EUI-64.
 A partir de Windows Vista, Windows utiliza una ID de interfaz
generada aleatoriamente en lugar de una creada con EUI-64.
 Windows XP y los sistemas operativos Windows anteriores
utilizaban EUI-64.

Direcciones dinámicas link-local
Dirección link-local
 Después de que se asigna una dirección unicast global a una interfaz,
el dispositivo con IPv6 habilitado genera la dirección link-local
automáticamente.
 Debe haber una dirección link-local que permita que un dispositivo se
comunique con otros dispositivos con IPv6 habilitado en la misma
subred.
 Utiliza la dirección link-local del router local como su dirección IPv6
de gateway predeterminado.
 Los routers intercambian mensajes de protocolo de enrutamiento
dinámico mediante direcciones link-local.
 Las tablas de enrutamiento de los routers utilizan la dirección link-local
para identificar el router de siguiente salto al reenviar paquetes IPv6.

Direcciones dinámicas link-local
Se asigna en forma dinámica
 La dirección link-local se crea de forma dinámica
mediante el prefijo FE80::/10 y la ID de interfaz.

Direcciones estáticas link-local
Configuración de link-local

Verificación de la configuración de la dirección IPv6
Cada interfaz tiene
dos direcciones IPv6:
1. La dirección
unicast global que
se configuró.
2. Una que
comienza con
FE80 se agrega
automáticamente;
dirección unicast
link-local.

Verificación de la configuración de la dirección IPv6

Direcciones IPv6 multicast

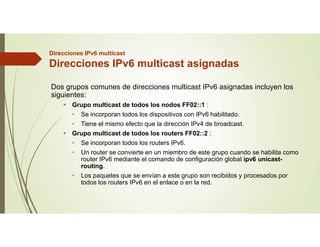

Direcciones IPv6 multicast asignadas
 Las direcciones IPv6 multicast tienen el prefijo FFxx::/8.
 Existen dos tipos de direcciones IPv6 multicast:
• Dirección multicast asignada
• Dirección multicast de nodo solicitado

Dos grupos comunes de direcciones multicast IPv6 asignadas incluyen los
siguientes:
 Grupo multicast de todos los nodos FF02::1 :
• Se incorporan todos los dispositivos con IPv6 habilitado.
• Tiene el mismo efecto que la dirección IPv4 de broadcast.
 Grupo multicast de todos los routers FF02::2 :
• Se incorporan todos los routers IPv6.
• Un router se convierte en un miembro de este grupo cuando se habilita como
router IPv6 mediante el comando de configuración global ipv6 unicast-
routing.
• Los paquetes que se envían a este grupo son recibidos y procesados por
todos los routers IPv6 en el enlace o en la red.

Direcciones IPv6 multicast de nodo solicitado
 Similares a las direcciones multicast
de todos los nodos. Coincide solo
con los últimos 24 bits de la dirección
IPv6 unicast global de un dispositivo.
 Se crean de forma automática
cuando se asignan las direcciones
unicast global o unicast link-local.
 Se crean combinando un prefijo
especial FF02:0:0:0:0:FF00::/104 con
los 24 bits del extremo derecho de su
dirección unicast.

Direcciones IPv6 multicast de nodo solicitado
 La dirección multicast de nodo solicitado
consta de dos partes:
 Prefijo multicast
FF02:0:0:0:0:FF00::/104: los primeros
104 bits de la dirección multicast de
todos los nodos solicitados.
 24 bits menos significativos: copiados
de los 24 bits del extremo derecho de la
dirección unicast global o unicast link-
local del dispositivo.

Mensajes de ICMPv4 e ICMPv6
 Los mensajes ICMP comunes a ICMPv4 y a ICMPv6
incluyen lo siguiente:
• Confirmación de host
• Destino o servicio inaccesible
• Tiempo superado
• Redireccionamiento de ruta
 Si bien IP no es un protocolo confiable, la suite TCP/IP se
ocupa de que los mensajes se envíen mediante los servicios
de ICMP en caso de que se produzcan determinados
errores.

Mensajes ICMPv6 de solicitud y de anuncio
de router
 ICMPv6 incluye cuatro nuevos protocolos como parte del protocolo ND
o NDP (Neighbor Discovery Protocol, protocolo de descubrimiento de
vecinos):
• Mensaje de solicitud de router
• Mensaje de anuncio de router
• Mensaje de solicitud de vecino
• Mensaje de anuncio de vecino
 Mensajes de solicitud y de anuncio de router: se envían entre los
hosts y los routers.
 Mensaje de solicitud de router (RS): se envía como mensaje IPv6
multicast de todos los routers.
 Mensaje de anuncio de router (RA): los routers envían mensajes de
RA para proporcionar información de direccionamiento.

de router

de vecino
Dos tipos de mensaje adicionales
• Mensajes de solicitud de vecino (NS)
• Mensajes de anuncio de vecino (NA)
Se utilizan para lo siguiente:
• Resolución de direcciones
• Se utiliza cuando un dispositivo en la LAN conoce la
dirección IPv6 unicast de un destino, pero no conoce
la dirección MAC de Ethernet.
• Detección de direcciones duplicadas (DAD)
• Se lleva a cabo en la dirección para asegurarse de
que sea única.
• El dispositivo envía un mensaje de NS con su propia
dirección IPv6 como la dirección IPv6 objetivo.

de vecino

MUCHAS GRACIAS
Ing. Luis David Narváez
78

Direccionamiento ipv6

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Direccionamiento ipv6

Más de David Narváez

Último

Direccionamiento ipv6
