Principios básicos de las arquitecturas
multitenant en WebLogic
Chanda Patel
Tim Quinn
Product Development, Oracle
Marzo/abril de 2016
Aguarde un momento por favor. La sesión comenzará
en breve en el horario señalado en el programa.
Muchas gracias.

Copyright © 2016, Oracle y/o sus compañías afiliadas. Todos los derechos reservados. |

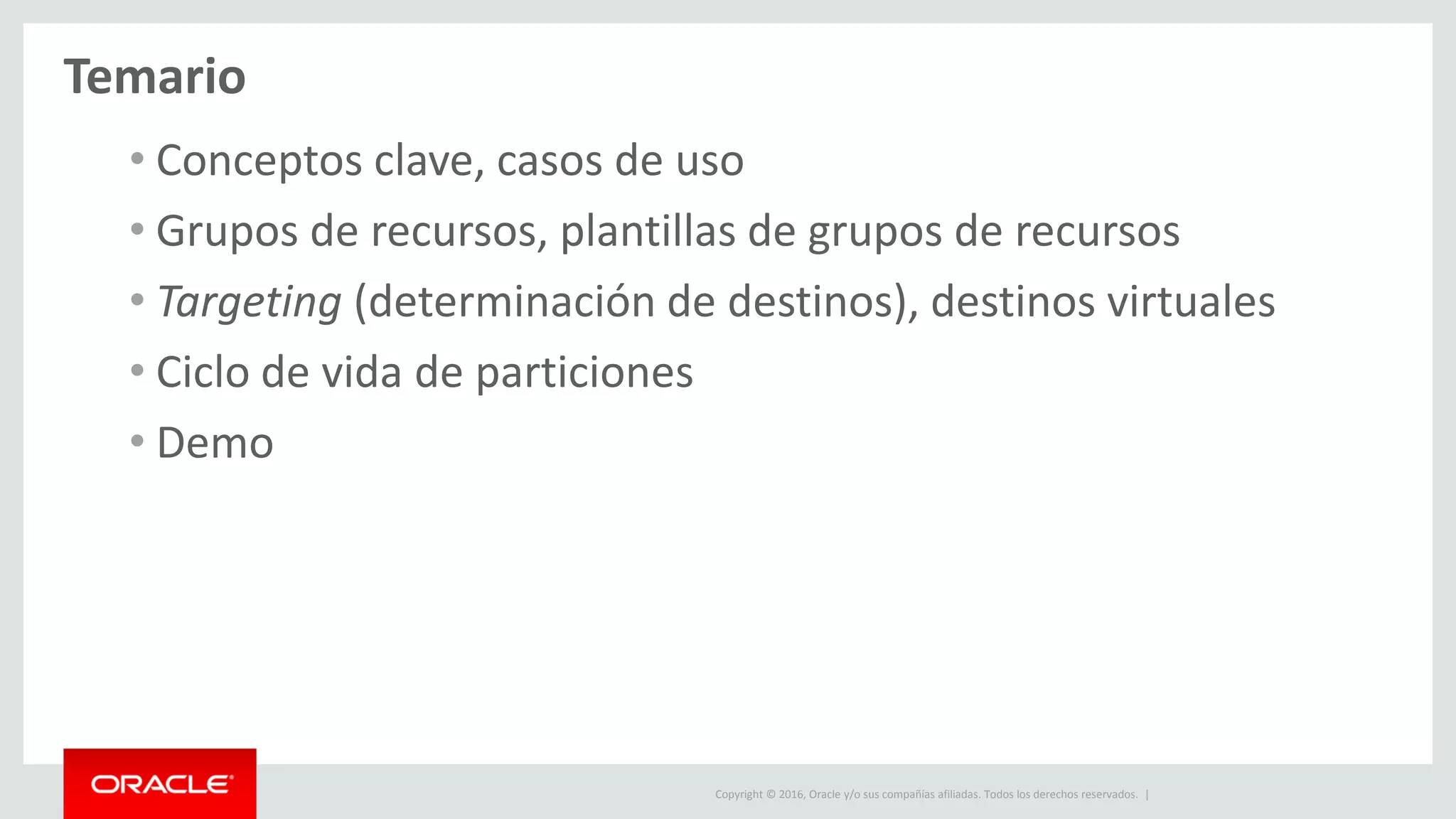

Temario
• Conceptos clave, casos de uso
• Grupos de recursos, plantillas de grupos de recursos
• Targeting (determinación de destinos), destinos virtuales
• Ciclo de vida de particiones
• Demo

Conceptos clave
• Funcionalidad multitenant (MT)
Capacidad de admitir diversos tenants en una única instancia de software
• Partición
Una porción virtual de un dominio de WLS. Las particiones son los
módulos básicos de la funcionalidad MT en WLS

Conceptos clave
• Microcontenedor de WLS
• Cada una se configura y se administra por separado
– Configuración de seguridad
– Puesta en marcha y apagado
– Implementación de aplicaciones, recursos
– Targeting
– Administradores
• ... pero pueden compartir servidores administrados
Partición

Conceptos clave
Traffic
Director
Servidor WebLogic
Partición 1
Destino
virtual
App App Serv.
JMS
Origen
de
datos
Interfaz JNDI
Coherencia
Servicio
1
Servicio
2
… Servicio
N
Partición 1
Base de datos
Partición 2
Destino
virtual
App App Serv.
JMS
Origen
de
datos
Interfaz JNDI
Partición 2

Caso de uso de PaaS
• PaaS (Consolidación)
–Consolidación de diversos dominios de WLS en numerosas particiones
de un dominio de WLS
–Cada dominio antiguo se convierte en tenant del nuevo dominio
• Ejemplo con departamentos:
–Partición de RRHH (HR)
–Partición de Finanzas
• Ejemplo con desarrolladores
–Partición de John Smith
–Partición de Lisa Johnson

Caso de uso de SaaS
• SaaS
–Todos los tenants ejecutan el mismo software
–El software se define en el dominio, pero se implementa por partición
• Ejemplo
• Partición de Atención al cliente de Coca-Cola
• Partición de Atención al cliente de Pepsi

Grupos de recursos y plantillas de grupos de
recursos

Grupos de recursos y plantillas de grupos de recursos
• Grupo de recursos (RG)
–Conjunto de recursos relacionados e implementaciones de aplicaciones
–Cada RG que pertenece a un dominio o partición
–Unidad de targeting
• Plantilla de grupo de recursos (RGT)
–Agrupaciones de recursos reutilizadas, implementaciones de
aplicaciones
–Un grupo de recursos puede referirse a una RGT
Reseña

• SaaS (software como servicio)
–“Software” = aplicaciones + recursos definidos en RGT
–Las particiones contienen grupos RG que se refieren a plantillas RGT
–Cada partición puede invalidar atributos de recursos de manera
diferente
• PaaS (plataforma como servicio)
–“Plataforma” = WLS expuesto como partición
–Los grupos RG (no RGT) incluyen implementaciones de recursos y
aplicaciones
–Partición ≈ "dominio virtualizado"
SaaS vs. PaaS

• ///Procedimiento similar a la creación de recursos,
implementación de aplicaciones en un dominio en 12.1.3,
excepto:
–SaaS:
• Creación de recurso en plantilla de grupo de recursos
• Implementación de aplicaciones en plantilla de grupo de recursos
–PaaS:
• Creación de recurso en grupo de recursos
• Implementación de aplicaciones en grupo de recursos
Creación de recursos e implementación de aplicaciones

startEdit()
template = domain.createResourceGroupTemplate('T1')
mailSession=template.createMailSession('mailSess1')
mailSession.setJNDIName('mail/sess1')
props=Properties()
props.setProperty('mail.user', 'joe')
props.setProperty('mail.host','mail.mycompany')
mailSession.setProperties(props)
activate()
SaaS: Creación de recursos

startEdit()
progress=deploy(appName='appName',
path='pathToAppArchive',
resourceGroupTemplate=template.getName(),
deploymentOrder=10,securityModel='DDOnly')
activate()
while not (progress.isCompleted() or progress.isFailed()) :
os.time.sleep(2)
progress.printStatus()
SaaS: Implementación de aplicaciones

startEdit()
newPart = domain.createPartition('pepsi')
# set up partition targeting – see later sections
rg = newPart.createResourceGroup('rg-1')
rg.setUseDefaultTarget(true)
rg.setResourceGroupTemplate(template)
activate()
startPartitionWait(newPart)
SaaS: Creación de partición, grupo de recursos
Procedimiento
similar para otras
particiones

startEdit()
hrPart = domain.createPartition('HR')
# set up partition targeting – see later sections
rg = hrPart.createResourceGroup('rg-1')
PaaS: Creación de partición, grupo de recursos

mailSession=rg.createMailSession('mailSess1')
mailSession.setJNDIName('mail/sess1')
props=Properties()
props.setProperty('mail.user', 'joe')
props.setProperty('mail.host','mail.mycompany')
mailSession.setProperties(props)
activate()
PaaS: Creación de recursos

startEdit()
progress=deploy(appName='appName',
path='pathToAppArchive',
partition='HR',
resourceGroup='rg-1',
deploymentOrder=10,securityModel='DDOnly')
activate()
while not (progress.isCompleted() or progress.isFailed()) :
os.time.sleep(2)
progress.printStatus()
startPartitionWait(hrPart)
PaaS: Implementación de aplicaciones

• El administrador puede personalizar los recursos para cada
partición
–En la plantilla se especifican los atributos de los recursos
–Cada partición puede invalidar atributos de manera diferente
• Principales tipos
–///Beans de configuración para invalidación
–Planes de implementación de recursos
–Planes de implementación de aplicaciones para particiones específicas
Invalidación de recursos (SaaS)

• Definición en el nivel de la partición
• Emparejamiento con los recursos correspondientes
• Para cada partición:
–WLS usa los valores de invalidación de la partición en lugar de los valores
de la plantilla para las copias de recursos de esa partición
• Se simplifican las personalizaciones más frecuentes
Invalidación de recursos: ///beans de configuración para
invalidación

• Ejemplo: Recurso de sistema JDBC
–URL
–usuario
–contraseña
–nombre de origen de datos
invalidación

dsOver=newPart.createJDBCSystemOverride('medrecPDB')
dsOver.setDataSourceName('MedRecGlobalDataSourceXA')
pdbURL='jdbc:oracle:thin:@(DESCRIPTION=(ADDRESS_LIST=
(ADDRESS=(PROTOCOL=TCP)(HOST='+pdbHost+')
(PORT='+pdbPort+')))
(CONNECT_DATA=(SERVICE_NAME=’+pdbServiceName+')))'
dsOver.setURL(pdbURL)
dsOver.setUser(pdbUserName)
dsOver.setPassword(pdbPassword)
invalidación

• Definición en el nivel de la partición
• Similar a los planes de implementación de aplicaciones
–Definición de variables
–Definición de cambios de valores de variables para atributos específicos
• Agregar, modificar, eliminar
• Expresiones de tipo Xpath exclusivas de WLS
• Principalmente para recursos o atributos no expuestos
mediante ///beans de configuración para invalidación
Invalidación de recursos: plan de implementación de recursos

• El código aplica los valores de los atributos en el siguiente
orden:
–Plantilla
–Plan de implementación de recursos
–///Bean de configuración para invalidación
• "El último gana"
Invalidación de recursos: prioridad

• Implementación de aplicaciones en plantilla de grupo de recursos
• Indicación de plan para partición específica
progress = updateApplication(appName='myApp',
planPath='path/to/plan.xml',
partition='pepsi')
o
progress = redeploy(appName='myApp',
planPath='path/to/plan.xml',
partition='pepsi’)
Planes de implementación de aplicaciones para particiones
específicas

• ///Ámbitos de nombres de recursos
–Dominio (y grupo de recursos por dominio)
–Cada partición
• 12.2.1 no incluye herramientas para crear planes de
implementación de recursos
• ConfigurationManagerMBean.getPropertyValues
–Para un bean de configuración devuelve los valores de los atributos
requeridos:
• Default, original, resource deployment plan, overriding config bean, effective
–Usado por EM pero accesible desde WLST, JMX
Sugerencias

• DebugDeploymentPlan
• DebugConfigurationRuntime (procesamiento de
invalidaciones)
• DebugDeployment
Diagnóstico

Targeting y destinos virtuales

Destinos virtuales
• Se usan para determinar destinos en particiones (y grupos de
recursos)
• Existen dos aspectos
–Destinos físicos (servidor, clúster) que se usarán
–Patrón URL para enrutamiento a la partición (más precisamente, al VT)
• Nombres de host virtuales
• Prefijo URI
• Número de puerto
• Provee servidor HTTP
• Similar al VirtualHost existente

Ejemplos de destinos virtuales
vt=domain.createVirtualTarget("PepsiVT")
vt.addTarget(cluster)
vt.getWebServer().getWebServerLog().setBufferSizeKB(0)
Por nombre de host:
vt.addHostName("pepsi.com")
http://pepsi.com:7001/myapp
Por prefijo URI:
vt.setUriPrefix("/pepsi")
http://any.com:7001/pepsi/myapp
Por nombre de host y prefijo URI
vt.addHostName("cloud.com")
vt.setUriPrefix("/pepsi")
http://cloud.com:7001/pepsi/myapp
Por número de puerto:
vt.setExplicitPort(8001)
http://any.com:8001/myapp

Sugerencias para trabajo con destinos virtuales
• Solo se define cómo tratar una solicitud cuando esta llega a un servidor
– Deben usarse otros mecanismos (equilibrador de carga, DNS) para hacer que la solicitud
llegue al servidor correcto
• El establecimiento de coincidencias de nombres de host se lleva a cabo mediante
comparaciones sencillas de cadenas
– Puede haber numerosas coincidencias: pepsi.com, pepsi.us.com, pepsi
• Existe un algoritmo de coincidencia más preciso:
– A mayor longitud de URL, mayor precisión; nombre de host + URL = mayor precisión; el
puerto es el que brinda la máxima precisión
• No se recomienda definir destinos virtuales que ///"acaparen" solicitudes relativas a dominios
• El establecimiento del número de puerto crea automáticamente canales para particiones
• El atributo partitionChannel solo se aplica cuando se modifican los puertos globalmente (port
offset)

Targeting en particiones
• Destinos disponibles (available targets): es posible usar destinos virtuales para establecer
destinos en la partición
• Destinos predeterminados (default targets): subconjunto de destinos disponibles
• Es posible seleccionar como destino de los grupos de recursos uno o más de los destinos
disponibles
• Un destino si incluye un JMSServer, MessagingBridge, PathService, JMSBridgeDestination.
FileStore, JDBCStore, JMSSystemResource
• Si no se establecen destinos para el RG, se emplean los destinos predeterminados
– Controlable con useDefaultTarget de tipo boolean
• Cada destino virtual puede ser compartido por más de una partición
• Y también puede usarse un host virtual

Ejemplos de targeting en particiones
partition=domain.createPartition("PepsiPartition")
partition.addAvailableTarget(vt1)
partition.addAvailableTarget(vt2)
partition.addDefaultTarget(vt1)
rg=partition.createResourceGroup("RG1")
Explícito:
rg.addTarget(vt2)
Nota: Esta instrucción también asigna a
UseDefaultTarget el valor false
Uso de valor predeterminado de partición
(vt1):
Nota: Esto no suele ser necesario porque se
trabaja con el valor predeterminado

Ciclo de vida de particiones

Ciclo de vida de particiones (y grupos de recursos)
• Sobre la base del ciclo de vida del
servidor
• Se activan
– Cambios de estado en el servidor
– Instrucciones del administrador
relativas a las particiones
– Acciones ante uso inadecuado de
recursos (recourse actions) como
parte de la administración del uso
de recursos (RCM)
Requisitos de alto nivel

• Puesta en marcha de servidores: 12.1.3
Revisión: ///Elementos internos del ciclo de vida de los servidores
Servicio de
servidor JDBC
Ciclo de vida de servidores
Servicio de
servidor JMS B
Servicio de
servidor de
implementación
Servicio de
servidor JMS A
Todos los
BasicDeploymentMBeans,
DeploymentMBeans
del dominio
puesta en marcha de
servidores

• Puesta en marcha de servidores/particiones: 12.2.1
Cambios internos en 12.2.1
Servicio de
servidor JDBC
Ciclo de vida de servidores
Servicio de
servidor JMS B
Servicio de
servidor de
implementación
Servicio de
servidor JMS A
Interceptor Interceptor InterceptorInterceptor
DeploymentMBeans
por dominio
DeploymentMBeans
de partición
puesta en marcha de
servidores
Puesta en marcha de
particiones

• Partición
domainRuntime()
dpRT=cmo.lookupDomainPartitionRuntime(pName)
plcRT=dpRT.getPartitionLifeCycleRuntime()
task=plcRT.start()
while task.isRunning():
os.time.sleep(1)
Interfaces API - LifeCycleRuntimeMBeans
DomainPartition
RuntimeMBeanDomainPartition
RuntimeMBean
1 por partición
PartitionLifeCycle
RuntimeMBean
xxx
xxx

• Grupo de recursos en la partición
domainRuntime()
dpRT=cmo.lookupDomainPartitionRuntime(pName)
plcRT=dpRT.getPartitionLifeCycleRuntime()
rglcRT=plcRT.
lookupResourceGroupLifeCycleRuntime(rgName)
task=rglcRT.start()
os.time.sleep(1)
PartitionLifeCycle
RuntimeMBean
ResourceGroup
LifeCycleRuntime
MBean

• Grupo de recursos por dominio
domainRuntime()
rglcRT=cmo.
lookupResourceGroupLifeCycleRuntime(rgName)
task=rglcRT.start()
os.time.sleep(1)
DomainRuntime
MBean
ResourceGroup
LifeCycleRuntime
MBean

• Operaciones de ciclo de vida
• Destinos opcionales
–Omit: la operación afecta a todos los destinos
–Specify: la operación afecta solo a esos destinos
• Asincrónicas
start
startInAdmin
shutdown
forceShutdown
suspend
forceSuspend
resume

• En general, usar RuntimeMBeans para ciclo de vida
• Pero es posible establecer una conexión directa con
un servidor administrado
serverRuntime()
cmo.startPartition(pName)
cmo.startResourceGroup(rgName) # domain-level RG
pRT=cmo.lookupPartitionRuntime(pName)
pRT.shutdown()
• Sincrónicas
Interfaces API - RuntimeMBeans
ServerRuntime
MBean
PartitionRuntime
MBeanPartitionRuntime
MBean

• Operaciones de ServerRuntimeMBean
• Operaciones de PartitionRuntimeMBean
Interfaces API - RuntimeMBeans
startPartition
startPartitionInAdmin
startResourceGroup
startResourceGroupInAdmin
shutdownResourceGroup
forceShutdownResourceGroup
suspendResourceGroup
forceSuspendResourceGroup
resumeResourceGroup
shutdown
forceShutdown
startResourceGroup
startResourceGroupInAdmin
shutdownResourceGroup
forceShutdownResourceGroup
suspendResourceGroup
forceSuspendResourceGroup
resumeResourceGroup

• Dos operaciones
– startPartitionWait(partitionMBean)
– forcePartitionShutdownWait(partitionMBean)
• Sincrónicas
• Se devuelve un objeto de tarea
– getError()
Interfaces APC - Operaciones útiles de WLST

• Cambios de estado persistentes
• Operaciones sincrónicas vs. asincrónicas
• Es mejor trabajar con RT Mbeans de ciclo de vida
–solo en servidor de administración
• Se debe poner en marcha explícitamente una
partición creada de cero
• Información sobre estado provista por MBeans de
ciclo de vida de partición/RG
–///Agregado
Sugerencias

• Mensaje de log
– <Oct 2, 2015 9:41:46 AM PDT> <Notice> <Partition Lifecycle> <BEA-2192303> <The
partition lifecycle operation "START" for partition "Pepsi" is initiated.>
– <Oct 2, 2015 9:41:46 AM PDT> <Notice> <Partition Lifecycle> <BEA-2192304> <The
partition lifecycle operation "START" for partition "Pepsi" was successful.>
• Para obtener más detalles:
– -Dweblogic.debug.DebugPartitionLifecycle=true
Diagnóstico

Para obtener más información
• Documentación sobre WLS 12.2.1:
https://docs.oracle.com/middleware/1221/wls/index.html
• https://blogs.oracle.com/WebLogicServer/entry/domain_partitions_for_multi_tenancy
• https://blogs.oracle.com/dipol/entry/partition_targeting_and_virtual_targets
• https://blogs.oracle.com/misty/entry/multi_tenancy_deployment

Demo

Declaración relativa a la norma de Safe Harbor
El objetivo de esta presentación es señalar la dirección general de nuestros productos. Se
ofrece solo con fines informativos y no podrá incorporarse en ningún contrato. No
constituye un compromiso de proporcionar materiales, código ni funcionalidades de
ningún tipo, y no debería servir de fundamento para la toma de decisiones de compra. El
desarrollo, lanzamiento y cronograma de cualquiera de las características o
funcionalidades descritas para los productos de Oracle quedan a criterio exclusivo de
Oracle.
48

Preguntas y respuestas

Siga aprendiendo con las capacitaciones de Oracle
University
• Capacitación práctica presencial o en línea a cargo de
instructores de trayectoria de todo el mundo
• Nuevos servicios de aprendizaje con suscripción para
brindarle acceso a la capacitación en todo momento
• Programas de certificación para validar sus
competencias
education.oracle.com
50

Web logic multi tenancy fundamentals

Recomendados

Recomendados

Más contenido relacionado

Destacado

Destacado (11)

Similar a Web logic multi tenancy fundamentals

Similar a Web logic multi tenancy fundamentals (20)

Más de CJava Peru

Más de CJava Peru (12)

Último

Último (20)

Web logic multi tenancy fundamentals
