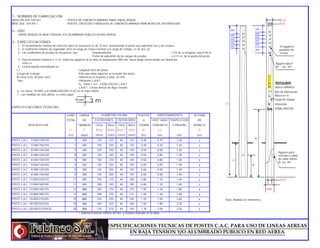

Este documento presenta las especificaciones técnicas para postes de concreto armado para líneas eléctricas aéreas de baja tensión. Describe los requisitos de fabricación, uso, dimensiones, cargas de trabajo, diámetros y marcado de los postes. Incluye tablas con las medidas normalizadas para diferentes tipos de postes de hasta 20 metros de longitud y su capacidad de carga.

1. 1.- NORMAS DE FABRICACION
INDECOPI NTP 339.027 : POSTES DE CONCRETO ARMADO PARA LINEAS AEREAS Ø pe
MEM: DGE 015-PD-1 : POSTES, CRUCETAS Y MENSULAS DE CONCRETO ARMADO PARA REDES DE DISTRIBUCION Ø pi
2.- USO
LINEAS AÉREAS DE BAJA TENSION (Y/O ALUMBRADO PÚBLICO EN RED AÉREA)
3.- ESPECIFICACIONES
1.- El recubrimiento mínimo de concreto sobre la estructura es de 15 mm. presentando el poste una superficie lisa y sin resanes.
2.- El coeficiente mínimo de seguridad, entre la carga de rotura nominal y la carga de trabajo, es de dos (2)
3.- Las condiciones de prueba de los postes, son: Empotramiento : 1/10 de su longitud, más 0.50 m.
Punto de aplicación de las cargas de prueba : a 0.15 m. de la punta del poste.
4.- Para los postes mayores a 11 m. todos los agujeros de la cima se desplazaran 900 mm. hacia abajo conservando sus distancias
entre si.
5.- La descripción normalizada es:
L1 : Longitud total del poste.
Carga de trabajo : Kilos que debe soportar en la punta del poste.
Ø cima (ce), Ø base (be) : Diámetros en la punta y base, en mm.
Tipo : Utilización L.A.B.T.
Ej.: Poste C.A.C. 7/200/120/225 L.A.B.T.
L.A.B.T.: Líneas Aéreas de Baja Tensión
6.- La marca "SCAM" y la SEÑALIZACION (3 m) es en bajo relieve. XY
7.- Las medidas de ésta última, es como sigue:
ESPECIFICACIONES TECNICAS:
LONG. CARGA PUESTA ALTURA
TOTAL DE A INST. BASE INSPECCION DE
TRABAJO Cima Base Cima Base TIERRA CONCRETO Y PRUEBA SEÑALIZ
L1 F Ø pe Ø be Ø pi * Ø bi A L2 S
(m) (kgs) (mm) (mm) (mm) (mm) (m) (m) (m) (m)
POSTE C.A.C. 7/200/120/225 7 200 120 225 40 125 0.40 0.70 1.20 3
POSTE C.A.C. 7/300/150/255 7 300 150 255 40 125 0.40 0.70 1.20 3
POSTE C.A.C. 8/200/120/240 8 200 120 240 40 140 0.50 0.80 1.30 3
POSTE C.A.C. 8/300/120/240 8 300 120 240 40 140 0.50 0.80 1.30 3
POSTE C.A.C. 8/300/150/270 8 300 150 270 40 140 0.50 0.80 1.30 3 L2
POSTE C.A.C. 9/200/120/255 9 200 120 255 40 155 0.60 0.90 1.40 3
POSTE C.A.C. 9/300/120/255 9 300 120 255 40 155 0.60 0.90 1.40 3
POSTE C.A.C. 9/300/150/285 9 300 150 285 40 155 0.60 0.90 1.40 3
POSTE C.A.C. 11/200/150/315 11 200 150 315 40 185 0.80 1.10 1.60 3 Ø bi
POSTE C.A.C. 11/400/180/345 11 400 180 345 40 185 0.80 1.10 1.60 3
POSTE C.A.C. 13/300/180/375 13 300 180 375 40 215 1.00 1.30 1.80 4
POSTE C.A.C. 13/400/180/375 13 300 180 375 40 215 1.00 1.30 1.80 4
POSTE C.A.C. 15/400/210/435 15 400 210 435 40 245 1.20 1.50 2.00 4
POSTE C.A.C. 18/700/255/525 18 700 255 525 40 245 1.50 1.80 2.30 5
POSTE C.A.C. 20/700/2/270/525 20 700 270 570 40 245 1.70 2.00 2.50 5
* Diámtero interior mínimo 40 mm. y máximo indicado en la tabla.
DESCRIPCION
DIAMETRO EN MM. EMPOTRAMIENTO
EXTERIORES INTERIORES
S
C
A
M
º
º
º
º
º
º
º
º
º
º
Agujero tipo V
40 Φ inc. 45º
400
200
200
200
200
300
200
200
200
200
300
10 agujeros
pasantes de
19 mm. Φ
Nota: Medidas en milímetros.
75 mm
Marca FABINCO
Año de fabricación
Altura en m.L
CTCarga de trabajo
U Utilización
3m SEÑALIZACION
ROTULADO
Øbe
Agujero para
entrada o salida
de cable 40mm
Ø, inc. 45º
3 m L1
