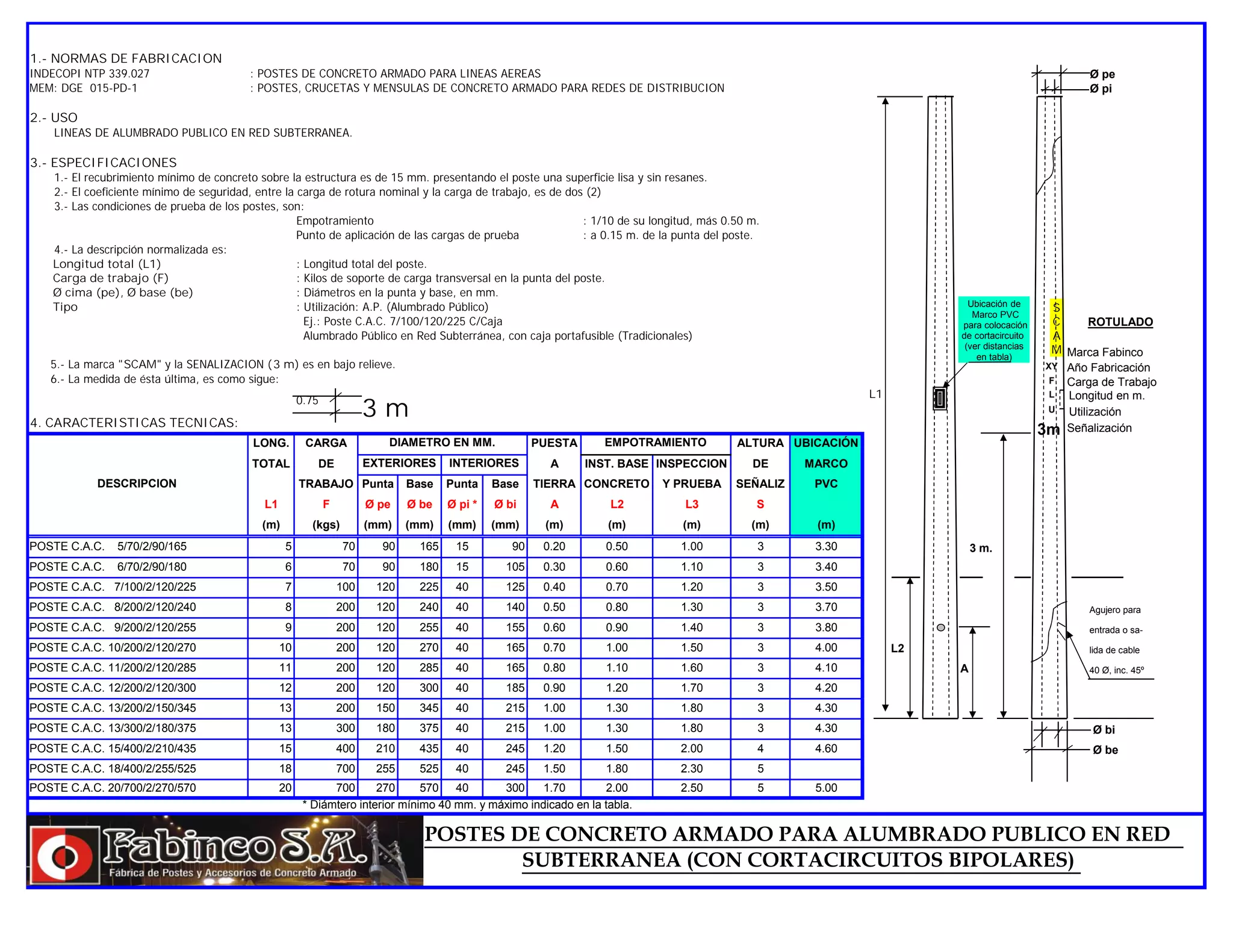

Este documento contiene especificaciones técnicas para postes de concreto armado utilizados para líneas de alumbrado público subterráneas. Detalla los requisitos de fabricación, uso, características y dimensiones de los postes. Entre los requisitos se incluyen un recubrimiento mínimo de concreto de 15 mm, un coeficiente de seguridad de 2 entre la carga de rotura y la de trabajo, y pruebas que incluyen empotramiento y aplicación de cargas.

1. 1.- NORMAS DE FABRICACION
INDECOPI NTP 339.027 : POSTES DE CONCRETO ARMADO PARA LINEAS AEREAS Ø pe
MEM: DGE 015-PD-1 : POSTES, CRUCETAS Y MENSULAS DE CONCRETO ARMADO PARA REDES DE DISTRIBUCION Ø pi
2.- USO
LINEAS DE ALUMBRADO PUBLICO EN RED SUBTERRANEA.
3.- ESPECIFICACIONES
1.- El recubrimiento mínimo de concreto sobre la estructura es de 15 mm. presentando el poste una superficie lisa y sin resanes.
2.- El coeficiente mínimo de seguridad, entre la carga de rotura nominal y la carga de trabajo, es de dos (2)
3.- Las condiciones de prueba de los postes, son:
Empotramiento : 1/10 de su longitud, más 0.50 m.
Punto de aplicación de las cargas de prueba : a 0.15 m. de la punta del poste.
4.- La descripción normalizada es:
Longitud total (L1) : Longitud total del poste.
Carga de trabajo (F) : Kilos de soporte de carga transversal en la punta del poste.
Ø cima (pe), Ø base (be) : Diámetros en la punta y base, en mm.
Tipo : Utilización: A.P. (Alumbrado Público)
Ej.: Poste C.A.C. 7/100/120/225 C/Caja
Alumbrado Público en Red Subterránea, con caja portafusible (Tradicionales)
5.- La marca "SCAM" y la SEÑALIZACION (3 m) es en bajo relieve. XY
6.- La medida de ésta última, es como sigue: F
L
U
4. CARACTERISTICAS TECNICAS:
LONG. CARGA PUESTA ALTURA UBICACIÓN
TOTAL DE A INST. BASE INSPECCION DE MARCO
TRABAJO Punta Base Punta Base TIERRA CONCRETO Y PRUEBA SEÑALIZ PVC
L1 F Ø pe Ø be Ø pi * Ø bi A L2 L3 S
(m) (kgs) (mm) (mm) (mm) (mm) (m) (m) (m) (m) (m)
POSTE C.A.C. 5/70/2/90/165 5 70 90 165 15 90 0.20 0.50 1.00 3 3.30 3 m.
POSTE C.A.C. 6/70/2/90/180 6 70 90 180 15 105 0.30 0.60 1.10 3 3.40
POSTE C.A.C. 7/100/2/120/225 7 100 120 225 40 125 0.40 0.70 1.20 3 3.50
POSTE C.A.C. 8/200/2/120/240 8 200 120 240 40 140 0.50 0.80 1.30 3 3.70 Agujero para
POSTE C.A.C. 9/200/2/120/255 9 200 120 255 40 155 0.60 0.90 1.40 3 3.80 entrada o sa-
POSTE C.A.C. 10/200/2/120/270 10 200 120 270 40 165 0.70 1.00 1.50 3 4.00 L2 lida de cable
POSTE C.A.C. 11/200/2/120/285 11 200 120 285 40 165 0.80 1.10 1.60 3 4.10 A 40 Ø, inc. 45º
POSTE C.A.C. 12/200/2/120/300 12 200 120 300 40 185 0.90 1.20 1.70 3 4.20
POSTE C.A.C. 13/200/2/150/345 13 200 150 345 40 215 1.00 1.30 1.80 3 4.30
POSTE C.A.C. 13/300/2/180/375 13 300 180 375 40 215 1.00 1.30 1.80 3 4.30 Ø bi
POSTE C.A.C. 15/400/2/210/435 15 400 210 435 40 245 1.20 1.50 2.00 4 4.60 Ø be
POSTE C.A.C. 18/400/2/255/525 18 700 255 525 40 245 1.50 1.80 2.30 5
POSTE C.A.C. 20/700/2/270/570 20 700 270 570 40 300 1.70 2.00 2.50 5 5.00
* Diámtero interior mínimo 40 mm. y máximo indicado en la tabla.
0.75
DESCRIPCION
EMPOTRAMIENTODIAMETRO EN MM.
EXTERIORES INTERIORES
S
C
A
M
Ubicación de
Marco PVC
para colocación
de cortacircuito
(ver distancias
en tabla) Marca Fabinco
Año Fabricación
Carga de Trabajo
Longitud en m.
Utilización
Señalización
ROTULADO
3 m
3m
L1
