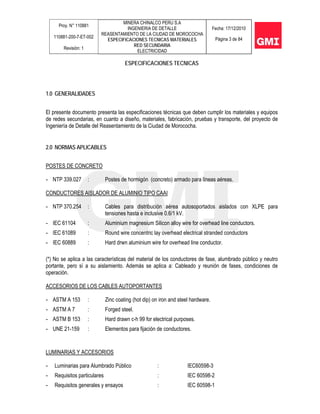

ESPECIFICACIONES TECNICAS
1.0 GENERALIDADES
El presente documento presenta las especificaciones técnicas que deben cumplir los materiales y equipos
de redes secundarias, en cuanto a diseño, materiales, fabricación, pruebas y transporte, del proyecto de
Ingeniería de Detalle del Reasentamiento de la Ciudad de Morococha.
2.0 NORMAS APLICABLES
POSTES DE CONCRETO
- NTP 339.027 : Postes de hormigón (concreto) armado para líneas aéreas.
CONDUCTORES AISLADOR DE ALUMINIO TIPO CAAI
- NTP 370.254 : Cables para distribución aérea autosoportados aislados con XLPE para
tensiones hasta e inclusive 0.6/1 kV.
- IEC 61104 : Aluminium magnesium Silicon alloy wire for overhead line conductors.
- IEC 61089 : Round wire concentric lay overhead electrical stranded conductors
- IEC 60889 : Hard drwn aluminium wire for overhead line conductor.
(*) No se aplica a las características del material de los conductores de fase, alumbrado público y neutro
portante, pero sí a su aislamiento. Además se aplica a: Cableado y reunión de fases, condiciones de
operación.
ACCESORIOS DE LOS CABLES AUTOPORTANTES
- ASTM A 153 : Zinc coating (hot dip) on iron and steel hardware.
- ASTM A 7 : Forged steel.
- ASTM B 153 : Hard drawn c-h 99 for electrical purposes.
- UNE 21-159 : Elementos para fijación de conductores.
LUMINARIAS Y ACCESORIOS
- Luminarias para Alumbrado Público : IEC60598-3
- Requisitos particulares : IEC 60598-2
- Requisitos generales y ensayos : IEC 60598-1

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 4 de 84

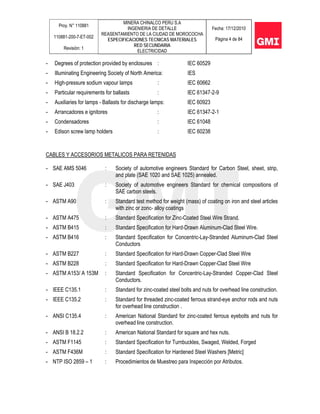

- Degrees of protection provided by enclosures : IEC 60529
- Illuminating Engineering Society of North America: IES
- High-pressure sodium vapour lamps : IEC 60662
- Particular requirements for ballasts : IEC 61347-2-9
- Auxiliaries for lamps - Ballasts for discharge lamps: IEC 60923
- Arrancadores e ignitores : IEC 61347-2-1
- Condensadores : IEC 61048
- Edison screw lamp holders : IEC 60238
CABLES Y ACCESORIOS METALICOS PARA RETENIDAS
- SAE AMS 5046 : Society of automotive engineers Standard for Carbon Steel, sheet, strip,
and plate (SAE 1020 and SAE 1025) annealed.
- SAE J403 : Society of automotive engineers Standard for chemical compositions of
SAE carbon steels.
- ASTM A90 : Standard test method for weight (mass) of coating on iron and steel articles
with zinc or zonc- alloy coatings
- ASTM A475 : Standard Specification for Zinc-Coated Steel Wire Strand.
- ASTM B415 : Standard Specification for Hard-Drawn Aluminum-Clad Steel Wire.
- ASTM B416 : Standard Specification for Concentric-Lay-Stranded Aluminum-Clad Steel
Conductors
- ASTM B227 : Standard Specification for Hard-Drawn Copper-Clad Steel Wire
- ASTM B228 : Standard Specification for Hard-Drawn Copper-Clad Steel Wire
- ASTM A153/ A 153M : Standard Specification for Concentric-Lay-Stranded Copper-Clad Steel
Conductors.
- IEEE C135.1 : Standard for zinc-coated steel bolts and nuts for overhead line construction.
- IEEE C135.2 : Standard for threaded zinc-coated ferrous strand-eye anchor rods and nuts
for overhead line construction .
- ANSI C135.4 : American National Standard for zinc-coated ferrous eyebolts and nuts for
overhead line construction.
- ANSI B 18.2.2 : American National Standard for square and hex nuts.
- ASTM F1145 : Standard Specification for Turnbuckles, Swaged, Welded, Forged
- ASTM F436M : Standard Specification for Hardened Steel Washers [Metric]
- NTP ISO 2859 – 1 : Procedimientos de Muestreo para Inspección por Atributos.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 5 de 84

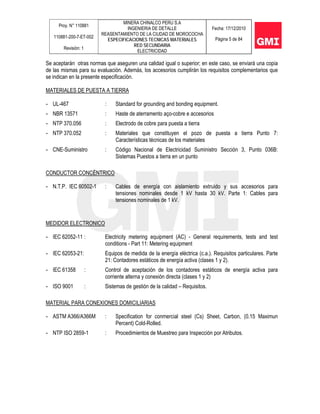

Se aceptarán otras normas que aseguren una calidad igual o superior; en este caso, se enviará una copia
de las mismas para su evaluación. Además, los accesorios cumplirán los requisitos complementarios que
se indican en la presente especificación.
MATERIALES DE PUESTA A TIERRA
- UL-467 : Standard for grounding and bonding equipment.
- NBR 13571 : Haste de aterramento aço-cobre e accesorios
- NTP 370.056 : Electrodo de cobre para puesta a tierra
- NTP 370.052 : Materiales que constituyen el pozo de puesta a tierra Punto 7:
Características técnicas de los materiales
- CNE-Suministro : Código Nacional de Electricidad Suministro Sección 3, Punto 036B:
Sistemas Puestos a tierra en un punto
CONDUCTOR CONCÉNTRICO
- N.T.P. IEC 60502-1 : Cables de energía con aislamiento extruido y sus accesorios para
tensiones nominales desde 1 kV hasta 30 kV. Parte 1: Cables para
tensiones nominales de 1 kV.
MEDIDOR ELECTRONICO
- IEC 62052-11 : Electricity metering equipment (AC) - General requirements, tests and test
conditions - Part 11: Metering equipment
- IEC 62053-21: Equipos de medida de la energía eléctrica (c.a.). Requisitos particulares. Parte
21: Contadores estáticos de energía activa (clases 1 y 2).
- IEC 61358 : Control de aceptación de los contadores estáticos de energía activa para
corriente alterna y conexión directa (clases 1 y 2)
- ISO 9001 : Sistemas de gestión de la calidad – Requisitos.
MATERIAL PARA CONEXIONES DOMICILIARIAS
- ASTM A366/A366M : Specification for conmercial steel (Cs) Sheet, Carbon, (0.15 Maximun
Percent) Cold-Rolled.
- NTP ISO 2859-1 : Procedimientos de Muestreo para Inspección por Atributos.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 6 de 84

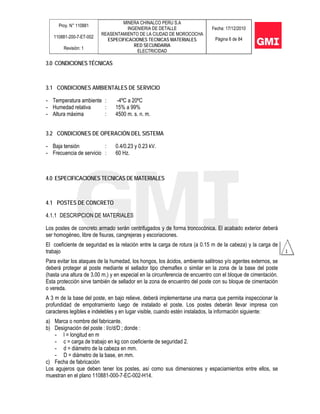

3.0 CONDICIONES TÉCNICAS
3.1 CONDICIONES AMBIENTALES DE SERVICIO
- Temperatura ambiente : -4ºC a 20ºC
- Humedad relativa : 15% a 99%
- Altura máxima : 4500 m. s. n. m.
3.2 CONDICIONES DE OPERACIÓN DEL SISTEMA
- Baja tensión : 0.4/0.23 y 0.23 kV.
- Frecuencia de servicio : 60 Hz.
4.0 ESPECIFICACIONES TECNICAS DE MATERIALES
4.1 POSTES DE CONCRETO
4.1.1 DESCRIPCION DE MATERIALES
Los postes de concreto armado serán centrifugados y de forma troncocónica. El acabado exterior deberá
ser homogéneo, libre de fisuras, cangrejeras y escoriaciones.
El coeficiente de seguridad es la relación entre la carga de rotura (a 0.15 m de la cabeza) y la carga de
trabajo
Para evitar los ataques de la humedad, los hongos, los ácidos, ambiente salitroso y/o agentes externos, se
deberá proteger al poste mediante el sellador tipo chemaflex o similar en la zona de la base del poste
(hasta una altura de 3.00 m.) y en especial en la circunferencia de encuentro con el bloque de cimentación.
Esta protección sirve también de sellador en la zona de encuentro del poste con su bloque de cimentación
o vereda.
A 3 m de la base del poste, en bajo relieve, deberá implementarse una marca que permita inspeccionar la
profundidad de empotramiento luego de instalado el poste. Los postes deberán llevar impresa con
caracteres legibles e indelebles y en lugar visible, cuando estén instalados, la información siguiente:
a) Marca o nombre del fabricante.
b) Designación del poste : l/c/d/D ; donde :
- l = longitud en m
- c = carga de trabajo en kg con coeficiente de seguridad 2.
- d = diámetro de la cabeza en mm.
- D = diámetro de la base, en mm.
c) Fecha de fabricación
Los agujeros que deben tener los postes, así como sus dimensiones y espaciamientos entre ellos, se
muestran en el plano 110881-000-7-EC-002-H14.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 7 de 84
4.1.2 PRUEBAS
Las pruebas se efectuarán en las instalaciones del fabricante, en presencia de un representante del
propietario a quien se le brindará todos los medios que le permitan verificar que los postes se suministren
de acuerdo con la norma indicada en el numeral 2.0.
Los instrumentos y equipos a utilizarse en las mediciones y pruebas deberán tener un certificado de
calibración vigente expedido por un organismo de control autorizado, lo cuál deberá ser verificado por el
representante del propietario antes de la realización de las pruebas.
a) Pruebas de recepción
Las pruebas de recepción de los postes serán las siguientes:
- Inspección visual
- Verificación de dimensiones
- Ensayo de carga
- Ensayo de rotura
El costo de los ensayos y la del representante del propietario estará incluido en el precio propuesto por el
postor.
Las pruebas se efectuarán en las instalaciones del fabricante, en presencia de un representante del
propietario a quien se le brindará todos los medios que le permitan verificar que los postes se suministran
de acuerdo con la norma indicada.
Los instrumentos y equipos a utilizarse en las mediciones y pruebas deberán tener un certificado de
calibración vigente expedido por un organismo de control autorizado, lo cuál deberá ser verificado por el
representante del propietario antes de la realización de las pruebas.
Las pruebas de recepción de los postes serán las siguientes:
a) Inspección visual
b) Verificación de dimensiones
c) Ensayo de carga
d) Ensayo de rotura
Las pruebas serán realizadas utilizando el método de muestreo indicado en la NTP 339.027. Los costos de
las pruebas, controles e inspecciones serán incluidos en la oferta. El proveedor permitirá al propietario el
acceso a los talleres y laboratorios.
El proveedor comunicará por escrito al propietario, con quince (15) días calendarios de anticipación, la
fecha y el lugar de las pruebas.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 8 de 84

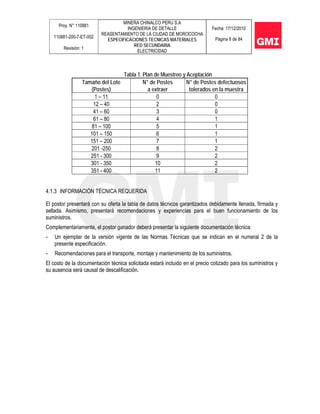

Tabla 1. Plan de Muestreo y Aceptación
Tamaño del Lote N° de Postes N° de Postes defectuosos
(Postes) a extraer tolerados en la muestra
1 – 11 0 0
12 – 40 2 0
41 – 60 3 0
61 – 80 4 1
81 – 100 5 1
101 – 150 6 1
151 – 200 7 1
201 -250 8 2
251 - 300 9 2
301 - 350 10 2
351 - 400 11 2
4.1.3 INFORMACIÓN TÉCNICA REQUERIDA
El postor presentará con su oferta la tabla de datos técnicos garantizados debidamente llenada, firmada y
sellada. Asimismo, presentará recomendaciones y experiencias para el buen funcionamiento de los
suministros.
Complementariamente, el postor ganador deberá presentar la siguiente documentación técnica:
- Un ejemplar de la versión vigente de las Normas Técnicas que se indican en el numeral 2 de la
presente especificación.
- Recomendaciones para el transporte, montaje y mantenimiento de los suministros.
El costo de la documentación técnica solicitada estará incluido en el precio cotizado para los suministros y
su ausencia será causal de descalificación.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 9 de 84

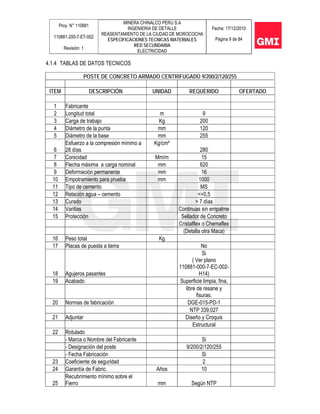

4.1.4 TABLAS DE DATOS TECNICOS
POSTE DE CONCRETO ARMADO CENTRIFUGADO 9/200/2/120/255
ITEM DESCRIPCIÓN UNIDAD REQUERIDO OFERTADO
1 Fabricante
2 Longitud total m 9
3 Carga de trabajo Kg 200
4 Diámetro de la punta mm 120
5 Diámetro de la base mm 255
6
Esfuerzo a la compresión mínimo a
28 días
Kg/cm²
280
7 Conicidad Mm/m 15
8 Flecha máxima a carga nominal mm 620
9 Deformación permanente mm 16
10 Empotramiento para prueba mm 1000
11 Tipo de cemento MS
12 Relación agua – cemento <=0,5
13 Curado > 7 días
14 Varillas Continuas sin empalme
15 Protección Sellador de Concreto
Cristalflex o Chemaflex
(Detalla otra Maca)
16 Peso total Kg
17 Placas de puesta a tierra No
18 Agujeros pasantes
Si
( Ver plano
110881-000-7-EC-002-
H14)
19 Acabado Superficie limpia, fina,
libre de resane y
fisuras.
20 Normas de fabricación DGE-015-PD-1
NTP 339.027
21 Adjuntar Diseño y Croquis
Estructural
22 Rotulado
- Marca o Nombre del Fabricante Si
- Designación del poste 9/200/2/120/255
- Fecha Fabricación Si
23 Coeficiente de seguridad 2
24 Garantía de Fabric. Años 10
25
Recubrimiento mínimo sobre el
Fierro mm Según NTP

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 10 de 84

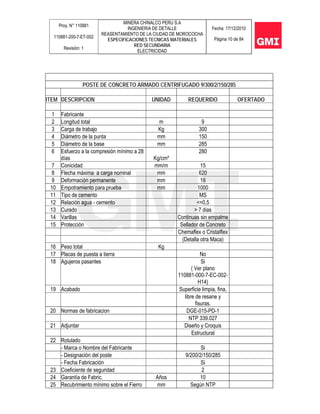

POSTE DE CONCRETO ARMADO CENTRIFUGADO 9/300/2/150/285
ITEM DESCRIPCION UNIDAD REQUERIDO OFERTADO
1 Fabricante
2 Longitud total m 9
3 Carga de trabajo Kg 300
4 Diámetro de la punta mm 150
5 Diámetro de la base mm 285
6 Esfuerzo a la compresión mínimo a 28
días Kg/cm²
280
7 Conicidad mm/m 15
8 Flecha máxima a carga nominal mm 620
9 Deformación permanente mm 16
10 Empotramiento para prueba mm 1000
11 Tipo de cemento MS
12 Relación agua - cemento <=0,5
13 Curado > 7 dias
14 Varillas Continuas sin empalme
15 Protección Sellador de Concreto
Chemaflex o Cristalflex
(Detalla otra Maca)
16 Peso total Kg
17 Placas de puesta a tierra No
18 Agujeros pasantes Si
( Ver plano
110881-000-7-EC-002-
H14)
19 Acabado Superficie limpia, fina,
libre de resane y
fisuras.
20 Normas de fabricacion DGE-015-PD-1
NTP 339.027
21 Adjuntar Diseño y Croquis
Estructural
22 Rotulado
- Marca o Nombre del Fabricante Si
- Designación del poste 9/200/2/150/285
- Fecha Fabricación Si
23 Coeficiente de seguridad 2
24 Garantía de Fabric. Años 10
25 Recubrimiento mínimo sobre el Fierro mm Según NTP

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 11 de 84
4.2 CONDUCTORES AISLADOS DE ALUMINIO TIPO CAAI
4.2.1 CARACTERÍSTICAS DEL MATERIAL
Los conductores de fase y de alumbrado público serán fabricados de alambrón de aluminio puro. Estará
compuesto de alambres cableados concéntricamente y de único alambre central. Los alambres de la capa
exterior serán cableados a la mano derecha, mientras que las capas interiores se cablearán en sentido
contrario entre sí.
Todos los conductores tendrán aislamiento de Polietileno Reticulado (XLPE) de color negro resistente a la
acción de los agentes atmosféricos, en particular de los rayos ultravioleta y con suficiente resistencia a la
abrasión para resistir el roce de ramas y similares; soportarán temperaturas en el conductor entre -15 y
90°C en régimen permanente, y hasta 250°C en cortocircuito por periodos cortos de hasta 5 segundos.
Los conductores de fase y alumbrado público se enrollarán helicoidalmente en torno al conductor portante.
El conductor portante será fabricado de aleación de aluminio. Los alambres de la capa exterior serán
cableados a la mano derecha y las capas interiores se cablearán en sentido contrario entre sí. Al igual que
los conductores de fase, estará aislado con Polietileno Reticulado (XLPE). El conductor portante se utilizará
además como neutro y estará sólidamente puesto a tierra en el sistema 380/220 V.
Los conductores de fase (de servicio particular y alumbrado público) se enrollarán helicoidalmente en torno
al conductor portante de aleación de aluminio.
Los cables tendrán las siguientes características:
Tabla 2. Características de los Conductores Autoportantes de Aluminio
Configuración
Diámetro
Exterior
Mod. de
Elasticidad
Peso
Unitario
Carga de
Rotura
Sección
Portante
Descripción [mm] [N/mm2] [N/m] [kN] [mm2]
3x70+16/50 35,00 60820,00 10,89 15,90 50
3x50+16/35 28,00 60820,00 7,62 11,08 35
3x35+16/25 24,00 60820,00 6,45 7,90 25
3x25+16/25 23,00 60820,00 5,22 7,90 25
3x16+16/25 22,00 60820,00 4,00 7,90 25
1x16/25 15,20 60820,00 1,84 7,90 25

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 12 de 84

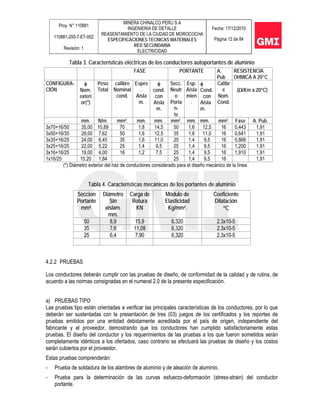

Tabla 3. Características eléctricas de los conductores autoportantes de aluminio
(*) Diámetro exterior del haz de conductores considerado para el diseño mecánico de la línea.
Tabla 4. Características mecánicas de los portantes de aluminio
4.2.2 PRUEBAS
Los conductores deberán cumplir con las pruebas de diseño, de conformidad de la calidad y de rutina, de
acuerdo a las normas consignadas en el numeral 2.0 de la presente especificación.
a) PRUEBAS TIPO
Las pruebas tipo están orientadas a verificar las principales características de los conductores, por lo que
deberán ser sustentadas con la presentación de tres (03) juegos de los certificados y los reportes de
pruebas emitidos por una entidad debidamente acreditada por el país de origen, independiente del
fabricante y el proveedor, demostrando que los conductores han cumplido satisfactoriamente estas
pruebas. El diseño del conductor y los requerimientos de las pruebas a los que fueron sometidos serán
completamente idénticos a los ofertados, caso contrario se efectuará las pruebas de diseño y los costos
serán cubiertos por el proveedor.
Estas pruebas comprenderán:
- Prueba de soldadura de los alambres de aluminio y de aleación de aluminio.
- Prueba para la determinación de las curvas esfuerzo-deformación (stress-strain) del conductor
portante.
FASE PORTANTE A.
Pub
RESISTENCIA
OHMICA A 20°C
CONFIGURA-
CIÓN
φ
Nom.
exteri
or(*)
Peso
Total
calibre
Nominal
cond.
Espes
.
Aisla
m.
φ
cond.
con
Aisla
m.
Secc.
Neutr
o
Porta
n-
te
Esp.
Aisla
mien
.
φ
Cond.
con
Aisla
m.
Calibr
e
Nom.
Cond.
(Ω/Km a 20°C)
mm. N/m. mm². mm. mm. mm². mm. mm. mm². Fase A. Pub.
3x70+16/50 35,00 10,89 70 1,8 14,5 50 1,6 12,5 16 0,443 1,91
3x50+16/35 28,00 7,62 50 1,6 12,5 35 1,6 11,0 16 0,641 1,91
3x35+16/25 24,00 6,45 35 1,6 11,0 25 1,4 9,5 16 0,868 1,91
3x25+16/25 22,00 5,22 25 1,4 9,5 25 1,4 9,5 16 1,200 1,91
3x16+16/25 19,00 4,00 16 1,2 7,5 25 1,4 9,5 16 1,910 1,91
1x16/25 15,20 1,84 25 1,4 9,5 16 1,91
Seccion
Portante
mm².
Diámetro
Sin
aislam.
mm.
Carga de
Rotura
KN
Módulo de
Elasticidad
Kg/mm².
Coeficiente
Dilatación
°C
50 8,9 15,9 6,320 2.3x10-5
35 7,6 11,08 6,320 2.3x10-5
25 6,4 7,90 6,320 2.3x10-5

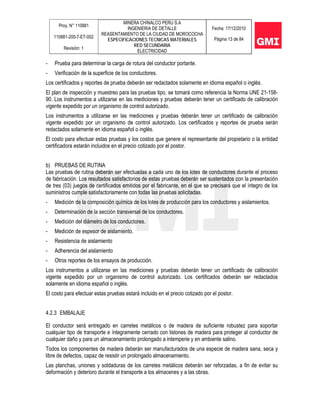

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 13 de 84
- Prueba para determinar la carga de rotura del conductor portante.
- Verificación de la superficie de los conductores.
Los certificados y reportes de prueba deberán ser redactados solamente en idioma español o inglés.
El plan de inspección y muestreo para las pruebas tipo, se tomará como referencia la Norma UNE 21-158-
90. Los instrumentos a utilizarse en las mediciones y pruebas deberán tener un certificado de calibración
vigente expedido por un organismo de control autorizado.
Los instrumentos a utilizarse en las mediciones y pruebas deberán tener un certificado de calibración
vigente expedido por un organismo de control autorizado. Los certificados y reportes de prueba serán
redactados solamente en idioma español o inglés.
El costo para efectuar estas pruebas y los costos que genere el representante del propietario o la entidad
certificadora estarán incluidos en el precio cotizado por el postor.
b) PRUEBAS DE RUTINA
Las pruebas de rutina deberán ser efectuadas a cada uno de los lotes de conductores durante el proceso
de fabricación. Los resultados satisfactorios de estas pruebas deberán ser sustentados con la presentación
de tres (03) juegos de certificados emitidos por el fabricante, en el que se precisará que el íntegro de los
suministros cumple satisfactoriamente con todas las pruebas solicitadas.
- Medición de la composición química de los lotes de producción para los conductores y aislamientos.
- Determinación de la sección transversal de los conductores.
- Medición del diámetro de los conductores.
- Medición de espesor de aislamiento.
- Resistencia de aislamiento
- Adherencia del aislamiento
- Otros reportes de los ensayos de producción.
vigente expedido por un organismo de control autorizado. Los certificados deberán ser redactados
solamente en idioma español o inglés.
El costo para efectuar estas pruebas estará incluido en el precio cotizado por el postor.
4.2.3 EMBALAJE
El conductor será entregado en carretes metálicos o de madera de suficiente robustez para soportar
cualquier tipo de transporte e íntegramente cerrado con listones de madera para proteger al conductor de
cualquier daño y para un almacenamiento prolongado a intemperie y en ambiente salino.
Todos los componentes de madera deberán ser manufacturados de una especie de madera sana, seca y
libre de defectos, capaz de resistir un prolongado almacenamiento.
Las planchas, uniones y soldaduras de los carretes metálicos deberán ser reforzadas, a fin de evitar su
deformación y deterioro durante el transporte a los almacenes y a las obras.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 14 de 84
Las superficies internas de los carretes deberán estar cubiertas con capas protectoras de papel
impermeable pesado, a fin de evitar el contacto directo del material del carrete con el conductor.
Similarmente, luego de enrollar el conductor, toda la superficie del conductor será cubierta con el papel
impermeable para servicio pesado.
El papel impermeable externo y la cubierta protectora con listones de madera serán colocados solamente
después que hayan sido tomadas las muestras para las pruebas pertinentes.
Cada carrete deberá ser identificado (en idioma español o inglés) con la siguiente información:
- Nombre del propietario
- Nombre o marca del Fabricante
- Número de identificación del carrete
- Nombre del proyecto
- Tipo y formación del conductor
- Sección nominal, en mm²
- Lote de producción
- Longitud del conductor en el carrete, en m
- Masa neta y total, en kg
- Fecha de fabricación
- Flecha indicativa del sentido en que debe ser rodado el carrete durante su desplazamiento.
La identificación se efectuará con una pintura resistente a la intemperie y a las condiciones de almacenaje y
en las dos caras laterales externas del carrete. Adicionalmente, la misma información deberá estamparse
sobre una lámina metálica resistente a la corrosión, la que estará fijada a una de las caras laterales
externas del carrete.
El costo del embalaje será cotizado por el proveedor considerando que los carretes no serán devueltos.
La longitud total de conductor de una sección transversal determinada se distribuirá de la forma más
uniforme posible en todos los carretes. Ningún carrete tendrá menos del 3% ni más del 3% de longitud real
de conductor respecto a la longitud nominal indicada en el carrete.
4.2.4 ALMACENAJE Y RECEPCIÓN DE SUMINISTROS
Previamente a la salida de las instalaciones del fabricante, el proveedor deberá remitir los planos de
embalaje y almacenaje de los suministros para revisión y aprobación del propietario; los planos deberán
precisar las dimensiones del embalaje, la superficie mínima requerida para almacenaje, el máximo número
de paletas a ser apiladas una sobre otra y, de ser el caso, la cantidad y características principales de los
contenedores en los que serán transportados y la lista de empaque. Adicionalmente deberá remitir todos
los certificados y reportes de prueba solicitados.
La recepción de los suministros se efectuará con la participación de un representante del proveedor, quién
dispondrá del personal y los equipos necesarios para la descarga, inspección física y verificación de la
cantidad de elementos a ser recepcionados. El costo de estas actividades estará incluido en el precio
cotizado por el postor.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 15 de 84

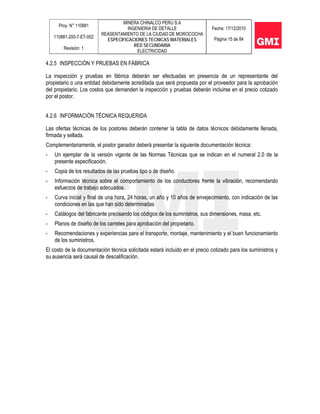

4.2.5 INSPECCIÓN Y PRUEBAS EN FÁBRICA
La inspección y pruebas en fábrica deberán ser efectuadas en presencia de un representante del
propietario o una entidad debidamente acreditada que será propuesta por el proveedor para la aprobación
del propietario. Los costos que demanden la inspección y pruebas deberán incluirse en el precio cotizado
por el postor.
Las ofertas técnicas de los postores deberán contener la tabla de datos técnicos debidamente llenada,
firmada y sellada.
- Un ejemplar de la versión vigente de las Normas Técnicas que se indican en el numeral 2.0 de la
- Copia de los resultados de las pruebas tipo o de diseño.
- Información técnica sobre el comportamiento de los conductores frente la vibración, recomendando
esfuerzos de trabajo adecuados.
- Curva inicial y final de una hora, 24 horas, un año y 10 años de envejecimiento, con indicación de las
condiciones en las que han sido determinadas
- Catálogos del fabricante precisando los códigos de los suministros, sus dimensiones, masa, etc.
- Planos de diseño de los carretes para aprobación del propietario.
- Recomendaciones y experiencias para el transporte, montaje, mantenimiento y el buen funcionamiento
de los suministros.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 16 de 84

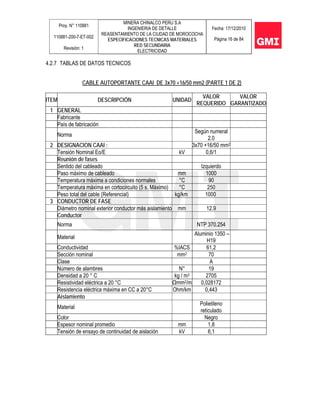

CABLE AUTOPORTANTE CAAI DE 3x70 +16/50 mm2 (PARTE 1 DE 2)
ITEM DESCRIPCIÓN UNIDAD
VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
País de fabricación
Norma
Según numeral
2.0
2 DESIGNACION CAAI : 3x70 +16/50 mm2
Tensión Nominal Eo/E kV 0,6/1
Reunión de fases
Sentido del cableado Izquierdo
Paso máximo de cableado mm 1000
Temperatura máxima a condiciones normales °C 90
Temperatura máxima en cortocircuito (5 s. Máximo) °C 250
Peso total del cable (Referencial) kg/km 1000
3 CONDUCTOR DE FASE
Diámetro nominal exterior conductor más aislamiento mm 12.9
Conductor
Norma NTP 370.254
Material
Aluminio 1350 –
H19
Conductividad %IACS 61,2
Sección nominal mm2 70
Clase A
Número de alambres N° 19
Densidad a 20 ° C kg / m3 2705
Resistividad eléctrica a 20 °C Ωmm2/m 0,028172
Resistencia eléctrica máxima en CC a 20°C Ohm/km 0,443
Aislamiento
Material
Polietileno
reticulado
Color Negro
Espesor nominal promedio mm 1,8
Tensión de ensayo de continuidad de aislación kV 6,1

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 17 de 84
CABLE AUTOPORTANTE CAAI DE 3x70 +16 + P/50 mm2 (PARTE 2 DE 2)
VALOR
REQUERIDO
VALOR
GARANTIZADO

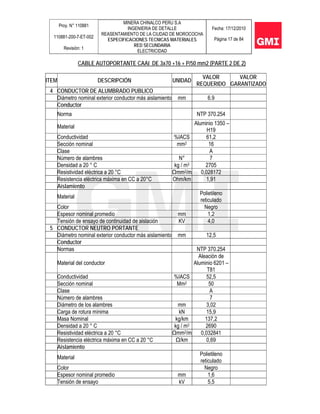

4 CONDUCTOR DE ALUMBRADO PUBLICO
Conductor
Norma NTP 370.254
Material
Aluminio 1350 –
H19
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro
Tensión de ensayo de continuidad de aislación KV 4,0
5 CONDUCTOR NEUTRO PORTANTE
Diámetro nominal exterior conductor más aislamiento mm 12,5
Conductor
Normas NTP 370.254
Material del conductor
Aleación de
Aluminio 6201 –
T81
Sección nominal Mm2 50
Clase A
Número de alambres 7
Diámetro de los alambres mm 3,02
Carga de rotura mínima kN 15,9
Masa Nominal kg/km 137,2
Resistencia eléctrica máxima en CC a 20 °C Ω/km 0,69
Aislamiento
Material
Polietileno
reticulado
Color Negro
Tensión de ensayo kV 5,5

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 18 de 84
VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
Según numeral
2.0
2 DESIGNACION CAAI :
3x50 + 16/35
mm2
Reunión de fases
3 CONDUCTOR DE FASE
Conductor
Norma NTP 370.254
Material
Aluminio 1350 –
H19
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 19 de 84

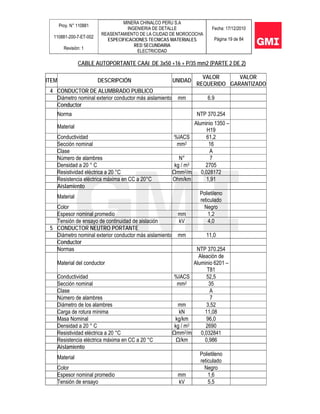

CABLE AUTOPORTANTE CAAI DE 3x50 +16 + P/35 mm2 (PARTE 2 DE 2)
VALOR
REQUERIDO
VALOR
GARANTIZADO
Conductor
Norma NTP 370.254
Material
Aluminio 1350 –
H19
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro
Conductor
Normas NTP 370.254
Aleación de
Aluminio 6201 –
T81
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 20 de 84
VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
Según numeral
2.0
3x35 + 16/25
mm2
Reunión de fases
3 CONDUCTOR DE FASE
Conductor
Norma NTP 370.254
Material
Aluminio 1350 –
H19
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 21 de 84
VALOR
REQUERIDO
VALOR
GARANTIZADO
Diámetro nominal exterior conductor más aislamiento Mm 6.9
Conductor
Norma NTP 370.254
Material
Aluminio 1350 –
H19
Clase A
Aislamiento
Material Polietileno
Color Negro
Conductor
Normas NTP 370.254
Aleación de
Aluminio 6201 –
T81
Clase A
Masa Nominal Kg/km 68,6
Aislamiento
Material
Polietileno
reticulado
Color Negro

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 22 de 84

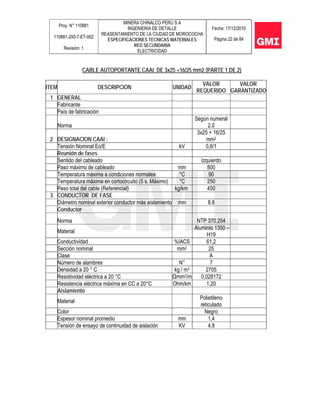

VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
Según numeral
2.0
3x25 + 16/25
mm2
Reunión de fases
3 CONDUCTOR DE FASE
Conductor
Norma NTP 370.254
Material
Aluminio 1350 –
H19
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro
Tensión de ensayo de continuidad de aislación KV 4,8

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 23 de 84
VALOR
REQUERIDO
VALOR
GARANTIZADO

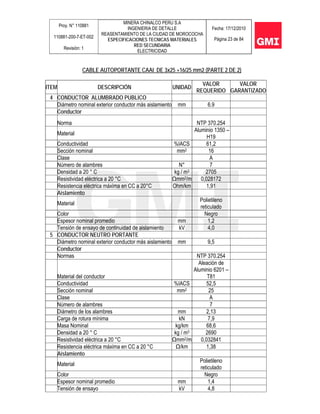

4 CONDUCTOR ALUMBRADO PUBLICO
Conductor
Norma NTP 370.254
Material
Aluminio 1350 –
H19
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro
Tensión de ensayo de continuidad de aislamiento kV 4,0
Conductor
Normas NTP 370.254
Aleación de
Aluminio 6201 –
T81
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 24 de 84
VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
Según numeral
2.0
3x16 + 16/25
mm2
Reunión de fases
3 CONDUCTOR DE FASE Y ALUMBRADO PUBLICO
Conductor
Norma NTP 370.254
Material
Aluminio 1350 –
H19
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro
Espesor nominal promedio mm 1.2

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 25 de 84

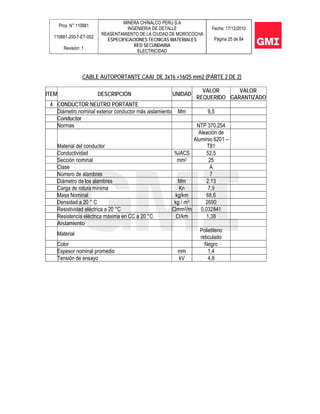

VALOR
REQUERIDO
VALOR
GARANTIZADO
Diámetro nominal exterior conductor más aislamiento Mm 9,5
Conductor
Normas NTP 370.254
Aleación de
Aluminio 6201 –
T81
Clase A
Diámetro de los alambres Mm 2,13
Carga de rotura mínima Kn 7,9
Aislamiento
Material
Polietileno
reticulado
Color Negro

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 26 de 84

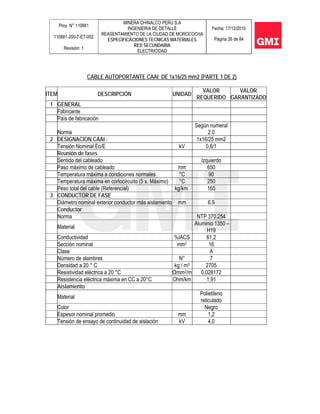

CABLE AUTOPORTANTE CAAI DE 1x16/25 mm2 (PARTE 1 DE 2)
VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
Según numeral
2.0
2 DESIGNACION CAAI : 1x16/25 mm2
Reunión de fases
3 CONDUCTOR DE FASE
Conductor
Norma NTP 370.254
Material
Aluminio 1350 –
H19
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 27 de 84

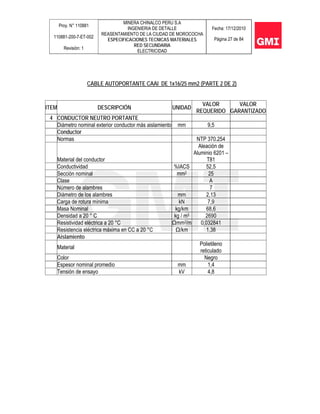

CABLE AUTOPORTANTE CAAI DE 1x16/25 mm2 (PARTE 2 DE 2)
VALOR
REQUERIDO
VALOR
GARANTIZADO
Conductor
Normas NTP 370.254
Aleación de
Aluminio 6201 –
T81
Clase A
Aislamiento
Material
Polietileno
reticulado
Color Negro

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 28 de 84

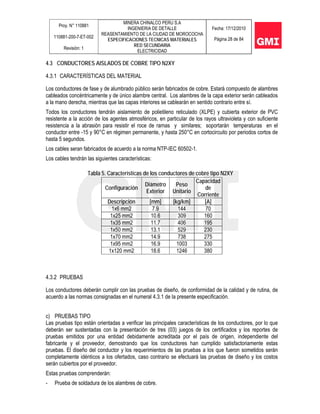

4.3 CONDUCTORES AISLADOS DE COBRE TIPO N2XY
4.3.1 CARACTERÍSTICAS DEL MATERIAL
Los conductores de fase y de alumbrado público serán fabricados de cobre. Estará compuesto de alambres
cableados concéntricamente y de único alambre central. Los alambres de la capa exterior serán cableados
a la mano derecha, mientras que las capas interiores se cablearán en sentido contrario entre sí.
Todos los conductores tendrán aislamiento de polietileno reticulado (XLPE) y cubierta exterior de PVC
resistente a la acción de los agentes atmosféricos, en particular de los rayos ultravioleta y con suficiente
resistencia a la abrasión para resistir el roce de ramas y similares; soportarán temperaturas en el
conductor entre -15 y 90°C en régimen permanente, y hasta 250°C en cortocircuito por periodos cortos de
hasta 5 segundos.
Los cables seran fabricados de acuerdo a la norma NTP-IEC 60502-1.
Los cables tendrán las siguientes características:
Tabla 5. Características de los conductores de cobre tipo N2XY
4.3.2 PRUEBAS
Los conductores deberán cumplir con las pruebas de diseño, de conformidad de la calidad y de rutina, de
acuerdo a las normas consignadas en el numeral 4.3.1 de la presente especificación.
c) PRUEBAS TIPO
Las pruebas tipo están orientadas a verificar las principales características de los conductores, por lo que
deberán ser sustentadas con la presentación de tres (03) juegos de los certificados y los reportes de
pruebas emitidos por una entidad debidamente acreditada por el país de origen, independiente del
fabricante y el proveedor, demostrando que los conductores han cumplido satisfactoriamente estas
pruebas. El diseño del conductor y los requerimientos de las pruebas a los que fueron sometidos serán
completamente idénticos a los ofertados, caso contrario se efectuará las pruebas de diseño y los costos
serán cubiertos por el proveedor.
Estas pruebas comprenderán:
- Prueba de soldadura de los alambres de cobre.
Configuración
Diámetro
Exterior
Peso
Unitario
Capacidad
de
Corriente
Descripción [mm] [kg/km] [A]
1x6 mm2 7.9 144 70
1x25 mm2 10.6 309 160
1x35 mm2 11.7 406 195
1x50 mm2 13.1 529 230
1x70 mm2 14.9 738 275
1x95 mm2 16.9 1003 330
1x120 mm2 18.6 1246 380

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 29 de 84

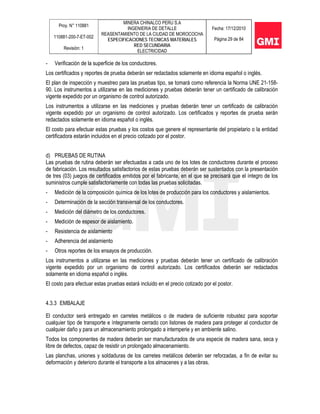

- Verificación de la superficie de los conductores.
El plan de inspección y muestreo para las pruebas tipo, se tomará como referencia la Norma UNE 21-158-
90. Los instrumentos a utilizarse en las mediciones y pruebas deberán tener un certificado de calibración
vigente expedido por un organismo de control autorizado.
vigente expedido por un organismo de control autorizado. Los certificados y reportes de prueba serán
redactados solamente en idioma español o inglés.
El costo para efectuar estas pruebas y los costos que genere el representante del propietario o la entidad
certificadora estarán incluidos en el precio cotizado por el postor.
d) PRUEBAS DE RUTINA
Las pruebas de rutina deberán ser efectuadas a cada uno de los lotes de conductores durante el proceso
de fabricación. Los resultados satisfactorios de estas pruebas deberán ser sustentados con la presentación
de tres (03) juegos de certificados emitidos por el fabricante, en el que se precisará que el íntegro de los
suministros cumple satisfactoriamente con todas las pruebas solicitadas.
- Medición de la composición química de los lotes de producción para los conductores y aislamientos.
- Determinación de la sección transversal de los conductores.
- Medición del diámetro de los conductores.
- Medición de espesor de aislamiento.
- Resistencia de aislamiento
- Adherencia del aislamiento
- Otros reportes de los ensayos de producción.
vigente expedido por un organismo de control autorizado. Los certificados deberán ser redactados
solamente en idioma español o inglés.
El costo para efectuar estas pruebas estará incluido en el precio cotizado por el postor.
4.3.3 EMBALAJE
El conductor será entregado en carretes metálicos o de madera de suficiente robustez para soportar
cualquier tipo de transporte e íntegramente cerrado con listones de madera para proteger al conductor de
cualquier daño y para un almacenamiento prolongado a intemperie y en ambiente salino.
Todos los componentes de madera deberán ser manufacturados de una especie de madera sana, seca y
libre de defectos, capaz de resistir un prolongado almacenamiento.
Las planchas, uniones y soldaduras de los carretes metálicos deberán ser reforzadas, a fin de evitar su
deformación y deterioro durante el transporte a los almacenes y a las obras.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 30 de 84
Las superficies internas de los carretes deberán estar cubiertas con capas protectoras de papel

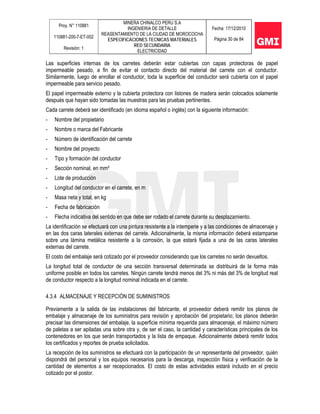

impermeable pesado, a fin de evitar el contacto directo del material del carrete con el conductor.
Similarmente, luego de enrollar el conductor, toda la superficie del conductor será cubierta con el papel
impermeable para servicio pesado.
El papel impermeable externo y la cubierta protectora con listones de madera serán colocados solamente
después que hayan sido tomadas las muestras para las pruebas pertinentes.
Cada carrete deberá ser identificado (en idioma español o inglés) con la siguiente información:
- Nombre o marca del Fabricante
- Número de identificación del carrete
- Nombre del proyecto
- Tipo y formación del conductor
- Sección nominal, en mm²
- Lote de producción
- Longitud del conductor en el carrete, en m
- Masa neta y total, en kg
- Fecha de fabricación
- Flecha indicativa del sentido en que debe ser rodado el carrete durante su desplazamiento.
La identificación se efectuará con una pintura resistente a la intemperie y a las condiciones de almacenaje y
en las dos caras laterales externas del carrete. Adicionalmente, la misma información deberá estamparse
sobre una lámina metálica resistente a la corrosión, la que estará fijada a una de las caras laterales
externas del carrete.
El costo del embalaje será cotizado por el proveedor considerando que los carretes no serán devueltos.
La longitud total de conductor de una sección transversal determinada se distribuirá de la forma más
uniforme posible en todos los carretes. Ningún carrete tendrá menos del 3% ni más del 3% de longitud real
de conductor respecto a la longitud nominal indicada en el carrete.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 31 de 84

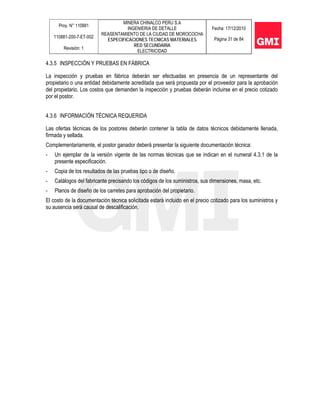

por el postor.
firmada y sellada.
- Un ejemplar de la versión vigente de las normas técnicas que se indican en el numeral 4.3.1 de la
- Planos de diseño de los carretes para aprobación del propietario.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 32 de 84

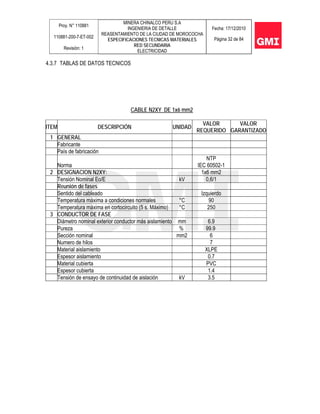

CABLE N2XY DE 1x6 mm2
VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
NTP
IEC 60502-1
2 DESIGNACION N2XY: 1x6 mm2
Reunión de fases
3 CONDUCTOR DE FASE
Pureza % 99.9
Numero de hilos 7
Material aislamiento XLPE
Espesor aislamiento 0.7
Material cubierta PVC
Espesor cubierta 1.4
Tensión de ensayo de continuidad de aislación kV 3.5

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 33 de 84

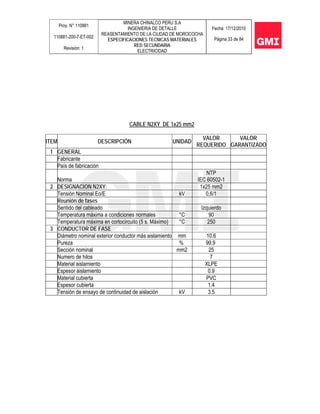

VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
NTP
IEC 60502-1
Reunión de fases
3 CONDUCTOR DE FASE
Pureza % 99.9
Numero de hilos 7

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 34 de 84
VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
NTP
IEC 60502-1
Reunión de fases
3 CONDUCTOR DE FASE
Pureza % 99.9
Numero de hilos 7

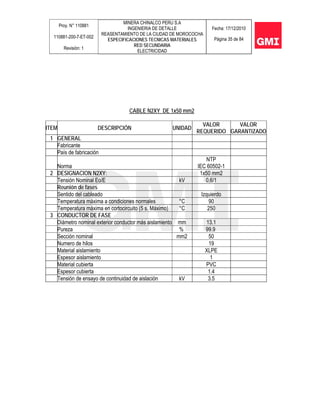

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 35 de 84
VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
NTP
IEC 60502-1
Reunión de fases
3 CONDUCTOR DE FASE
Pureza % 99.9
Numero de hilos 19
Espesor aislamiento 1

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 36 de 84

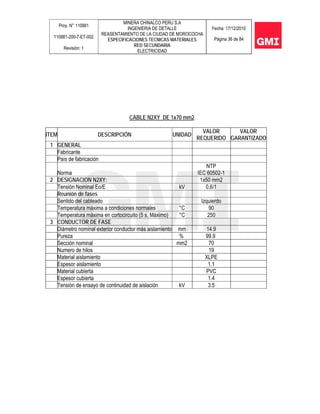

VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
NTP
IEC 60502-1
Reunión de fases
3 CONDUCTOR DE FASE
Pureza % 99.9
Numero de hilos 19

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 37 de 84

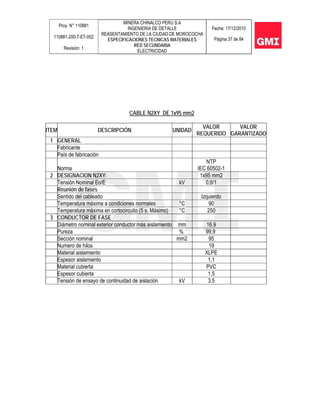

VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
NTP
IEC 60502-1
Reunión de fases
3 CONDUCTOR DE FASE
Pureza % 99.9
Numero de hilos 19

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 38 de 84

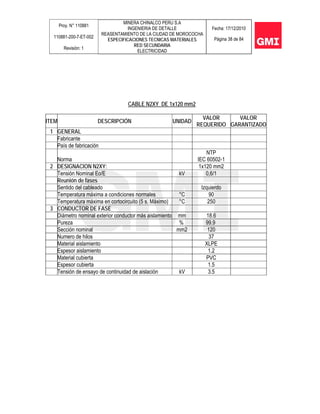

VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
NTP
IEC 60502-1
Reunión de fases
3 CONDUCTOR DE FASE
Pureza % 99.9
Numero de hilos 37

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 39 de 84

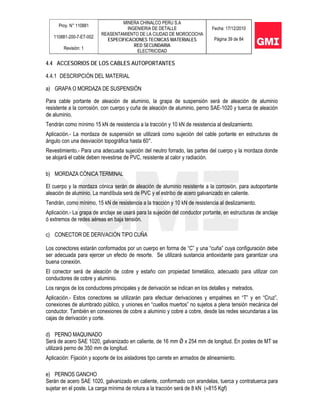

4.4 ACCESORIOS DE LOS CABLES AUTOPORTANTES
4.4.1 DESCRIPCIÓN DEL MATERIAL
a) GRAPA O MORDAZA DE SUSPENSIÓN
Para cable portante de aleación de aluminio, la grapa de suspensión será de aleación de aluminio
resistente a la corrosión, con cuerpo y cuña de aleación de aluminio, perno SAE-1020 y tuerca de aleación
de aluminio.
Tendrán como mínimo 15 kN de resistencia a la tracción y 10 kN de resistencia al deslizamiento.
Aplicación.- La mordaza de suspensión se utilizará como sujeción del cable portante en estructuras de
ángulo con una desviación topográfica hasta 60°.
Revestimiento.- Para una adecuada sujeción del neutro forrado, las partes del cuerpo y la mordaza donde
se alojará el cable deben revestirse de PVC, resistente al calor y radiación.
b) MORDAZA CÓNICA TERMINAL
El cuerpo y la mordaza cónica serán de aleación de aluminio resistente a la corrosión, para autoportante
aleación de aluminio. La mandíbula será de PVC y el estribo de acero galvanizado en caliente.
Tendrán, como mínimo, 15 kN de resistencia a la tracción y 10 kN de resistencia al deslizamiento.
Aplicación.- La grapa de anclaje se usará para la sujeción del conductor portante, en estructuras de anclaje
ó extremos de redes aéreas en baja tensión.
c) CONECTOR DE DERIVACIÓN TIPO CUÑA
Los conectores estarán conformados por un cuerpo en forma de “C” y una “cuña” cuya configuración debe
ser adecuada para ejercer un efecto de resorte. Se utilizará sustancia antioxidante para garantizar una
buena conexión.
El conector será de aleación de cobre y estaño con propiedad bimetálico, adecuado para utilizar con
conductores de cobre y aluminio.
Los rangos de los conductores principales y de derivación se indican en los detalles y metrados.
Aplicación.- Estos conectores se utilizarán para efectuar derivaciones y empalmes en “T” y en “Cruz”,
conexiones de alumbrado público, y uniones en “cuellos muertos” no sujetos a plena tensión mecánica del
conductor. También en conexiones de cobre a aluminio y cobre a cobre, desde las redes secundarias a las
cajas de derivación y corte.
d) PERNO MAQUINADO
Será de acero SAE 1020, galvanizado en caliente, de 16 mm Ǿ x 254 mm de longitud. En postes de MT se
utilizará perno de 350 mm de longitud.
Aplicación: Fijación y soporte de los aisladores tipo carrete en armados de alineamiento.
e) PERNOS GANCHO
Serán de acero SAE 1020, galvanizado en caliente, conformado con arandelas, tuerca y contratuerca para
sujetar en el poste. La carga mínima de rotura a la tracción será de 8 kN (≈815 Kgf)

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 40 de 84
Sus dimensiones serán de 16 mm de diámetro x 178 mm longitud para postes. En armados de BT en
postes de MT se usarán pernos gancho de 16 mm de diámetro x 280 mm de longitud.
Aplicación.- Enlace entre el poste y la grapa de suspensión, en armados de ángulo.
f) PERNO OJO
Será de acero SAE 1020, galvanizado en caliente complementado con arandelas, tuerca y contratuerca. La
carga mínima de rotura a la tracción será de 55 kN.
Sus dimensiones serán de 16 mm de diámetro x 178 mm de longitud. En armados de BT en postes de MT
se usarán pernos gancho de 16 mm de diámetro x 280 mm de longitud.
Aplicación.- Enlace entre el poste y la grapa cónica terminal, en armados de anclaje.
g) TUERCAS OJO
Será de Acero SAE 1020.forjado, galvanizado en caliente, adecuado para perno de 16 mm de diámetro. Su
carga mínima de rotura será de 55 kN.
Aplicación.- Se usará en armados de cambio de sección ó doble fin de circuito.
h) CORREA PLÁSTICA DE AMARRE
Las correas serán de plástico tipo Nylon de una sola pieza, color negro, resistente a los rayos ultravioletas,
de 340 mm x 7 mm x 2 mm.
Aplicación.- Se usarán como sujeción de los cables autosoportados alrededor del portante, de tal manera
que permita que el conductor no pierda su estado helicoidal.
i) CINTA AISLANTE (CUBIERTAS)
- Cinta aislante de Goma Scotch 2229:
Esta cinta aislante autofundente de color negro se utilizará para aislamiento de empalmes de redes de
baja tensión, sellándolas contra ingreso de humedad.
- Cinta aislante vinílica 33+ (Scotch Super de 3M ó superior):
Debe ser retardante a la llama, muy resistente al medio ambiente y de máxima elongación. Asimismo,
debe soportar temperaturas de 18°C a 105°C. Especial para la protección contra rayos UV, humedad,
ácidos, alcális, abrasión y corrosión.
Aplicación.- Se instalarán para la protección de los conectores de derivación tipo cuña, dando un sello
impermeable que mantiene el conductor y la conexión totalmente aislados. También se instalarán sobre los
extremos de los cables autosoportados (estructuras de fin de línea ó fin de circuito).
j) CAJAS DE DERIVACIÓN Y ACOMETIDA
Será fabricada de plancha de acero laminada en frío, de 1,5 mm. Tendrá acabado con pintura base de
cromato de zinc epóxica y acabado de esmalte epóxica gris.
Previamente a la aplicación de las pinturas se aplicará un proceso de decapado o arenado. La caja de
derivación y acometida contendrá los siguientes elementos:
Bornera de Conexión y Derivación
Se utilizará para la conexión de los conductores de llegada y acometidas domiciliarias. Estará compuesto
de:

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 41 de 84
- Soporte de barras, fabricado de resina fenólica, resina epóxica o similar.
- Barra terminal de latón con recubrimiento plateado de espesor mínimo de 5 micrones.
- Prensa y pernos de acero galvanizado electrolítico.
El número de barras terminales dependerá de las características del sistema eléctrico:
- En sistema 380-220 V : 4 barras terminales
- En sistema 220 V : 2 barras terminales

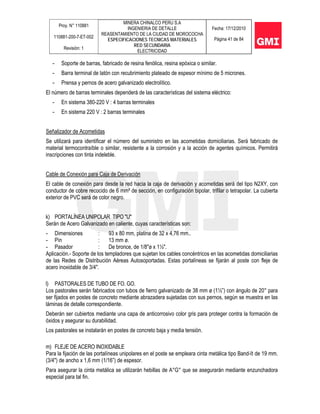

Señalizador de Acometidas
Se utilizará para identificar el número del suministro en las acometidas domiciliarias. Será fabricado de
material termocontraíble o similar, resistente a la corrosión y a la acción de agentes químicos. Permitirá
inscripciones con tinta indeleble.
Cable de Conexión para Caja de Derivación
El cable de conexión para desde la red hacia la caja de derivación y acometidas será del tipo N2XY, con
conductor de cobre recocido de 6 mm² de sección, en configuración bipolar, trifilar o tetrapolar. La cubierta
exterior de PVC será de color negro.
k) PORTALÍNEA UNIPOLAR TIPO "U"
Serán de Acero Galvanizado en caliente, cuyas características son:
- Dimensiones : 93 x 80 mm, platina de 32 x 4,76 mm..
- Pín : 13 mm ø.
- Pasador : De bronce, de 1/8"ø x 1½".
Aplicación.- Soporte de los templadores que sujetan los cables concéntricos en las acometidas domiciliarias
de las Redes de Distribución Aéreas Autosoportadas. Estas portalíneas se fijarán al poste con fleje de
acero inoxidable de 3/4".
l) PASTORALES DE TUBO DE FO. GO.
Los pastorales serán fabricados con tubos de fierro galvanizado de 38 mm ø (1½”) con ángulo de 20° para
ser fijados en postes de concreto mediante abrazadera sujetadas con sus pernos, según se muestra en las
láminas de detalle correspondiente.
Deberán ser cubiertos mediante una capa de anticorrosivo color gris para proteger contra la formación de
óxidos y asegurar su durabilidad.
Los pastorales se instalarán en postes de concreto baja y media tensión.
m) FLEJE DE ACERO INOXIDABLE
Para la fijación de las portalíneas unipolares en el poste se empleara cinta metálica tipo Band-It de 19 mm.
(3/4") de ancho x 1,6 mm (1/16”) de espesor.
Para asegurar la cinta metálica se utilizarán hebillas de A°G° que se asegurarán mediante enzunchadora
especial para tal fin.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 42 de 84

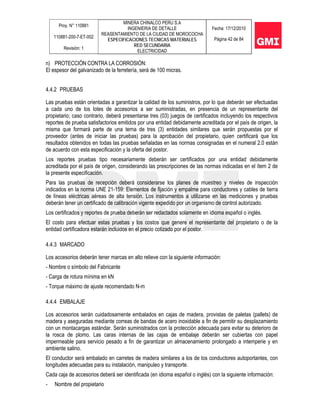

n) PROTECCIÓN CONTRA LA CORROSIÓN:
El espesor del galvanizado de la ferretería, será de 100 micras.
4.4.2 PRUEBAS
Las pruebas están orientadas a garantizar la calidad de los suministros, por lo que deberán ser efectuadas
a cada uno de los lotes de accesorios a ser suministradas, en presencia de un representante del
propietario; caso contrario, deberá presentarse tres (03) juegos de certificados incluyendo los respectivos
reportes de prueba satisfactorios emitidos por una entidad debidamente acreditada por el país de origen, la
misma que formará parte de una terna de tres (3) entidades similares que serán propuestas por el
proveedor (antes de iniciar las pruebas) para la aprobación del propietario, quien certificará que los
resultados obtenidos en todas las pruebas señaladas en las normas consignadas en el numeral 2.0 están
de acuerdo con esta especificación y la oferta del postor.
Los reportes pruebas tipo necesariamente deberán ser certificados por una entidad debidamente
acreditada por el país de origen, considerando las prescripciones de las normas indicadas en el ítem 2 de
la presente especificación.
Para las pruebas de recepción deberá considerarse los planes de muestreo y niveles de inspección
indicados en la norma UNE 21-159: Elementos de fijación y empalme para conductores y cables de tierra
de líneas eléctricas aéreas de alta tensión. Los instrumentos a utilizarse en las mediciones y pruebas
deberán tener un certificado de calibración vigente expedido por un organismo de control autorizado.
El costo para efectuar estas pruebas y los costos que genere el representante del propietario o de la
entidad certificadora estarán incluidos en el precio cotizado por el postor.
4.4.3 MARCADO
Los accesorios deberán tener marcas en alto relieve con la siguiente información:
- Nombre o símbolo del Fabricante
- Carga de rotura mínima en kN
- Torque máximo de ajuste recomendado N-m
4.4.4 EMBALAJE
Los accesorios serán cuidadosamente embalados en cajas de madera, provistas de paletas (pallets) de
madera y aseguradas mediante correas de bandas de acero inoxidable a fin de permitir su desplazamiento
con un montacargas estándar. Serán suministrados con la protección adecuada para evitar su deterioro de
la rosca de plomo. Las caras internas de las cajas de embalaje deberán ser cubiertas con papel
impermeable para servicio pesado a fin de garantizar un almacenamiento prolongado a intemperie y en
ambiente salino.
El conductor será embalado en carretes de madera similares a los de los conductores autoportantes, con
longitudes adecuadas para su instalación, manipuleo y transporte.
Cada caja de accesorios deberá ser identificada (en idioma español o inglés) con la siguiente información:

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 43 de 84

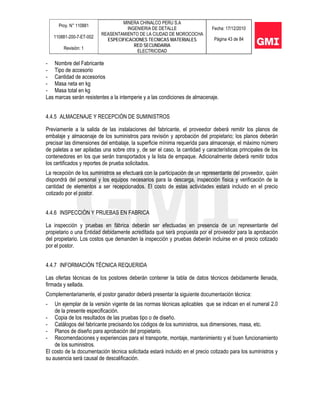

- Nombre del Fabricante
- Tipo de accesorio
- Cantidad de accesorios
- Masa neta en kg
- Masa total en kg
Las marcas serán resistentes a la intemperie y a las condiciones de almacenaje.
4.4.6 INSPECCIÓN Y PRUEBAS EN FABRICA
propietario o una Entidad debidamente acreditada que será propuesta por el proveedor para la aprobación
por el postor.
firmada y sellada.
- Un ejemplar de la versión vigente de las normas técnicas aplicables que se indican en el numeral 2.0
de la presente especificación.
- Planos de diseño para aprobación del propietario.
de los suministros.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 44 de 84

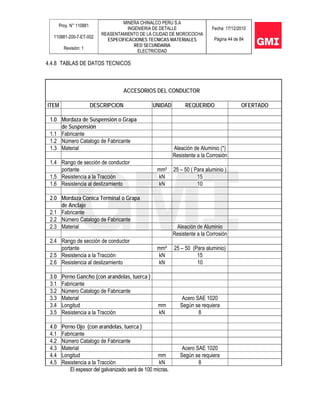

ACCESORIOS DEL CONDUCTOR
ITEM DESCRIPCION UNIDAD REQUERIDO OFERTADO
1.0 Mordaza de Suspensión o Grapa
de Suspensión
1.1 Fabricante
1.2 Número Catalogo de Fabricante
1.3 Material Aleación de Aluminio (*)
Resistente a la Corrosión
1.4 Rango de sección de conductor
portante mm² 25 – 50 ( Para aluminio )
1.5 Resistencia a la Tracción kN 15
1.6 Resistencia al deslizamiento kN 10
2.0 Mordaza Conica Terminal o Grapa
de Anclaje
2.1 Fabricante
2.3 Material Aleación de Aluminio
Resistente a la Corrosión
2.4 Rango de sección de conductor
portante mm² 25 – 50 (Para aluminio)
2.6 Resistencia al deslizamiento kN 10
3.0 Perno Gancho (con arandelas, tuerca )
3.1 Fabricante
3.3 Material Acero SAE 1020
3.4 Longitud mm Según se requiera
4.0 Perno Ojo (con arandelas, tuerca )
4.1 Fabricante
4.3 Material Acero SAE 1020
4.4 Longitud mm Según se requiera
El espesor del galvanizado será de 100 micras.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 45 de 84

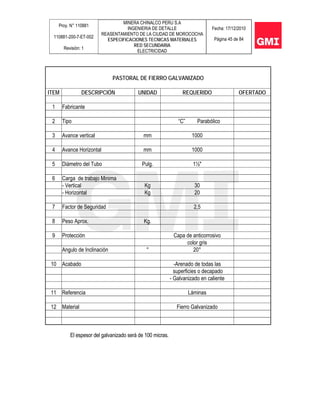

PASTORAL DE FIERRO GALVANIZADO
ITEM DESCRIPCIÓN UNIDAD REQUERIDO OFERTADO
1 Fabricante
2 Tipo “C” Parabólico
3 Avance vertical mm 1000
4 Avance Horizontal mm 1000
5 Diámetro del Tubo Pulg. 1½"
6 Carga de trabajo Minima
- Vertical Kg 30
- Horizontal Kg 20
7 Factor de Seguridad 2,5
8 Peso Aprox. Kg.
9 Protección Capa de anticorrosivo
color gris
Angulo de Inclinación ° 20°
10 Acabado -Arenado de todas las
superficies o decapado
- Galvanizado en caliente
11 Referencia Láminas
12 Material Fierro Galvanizado
El espesor del galvanizado será de 100 micras.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 46 de 84

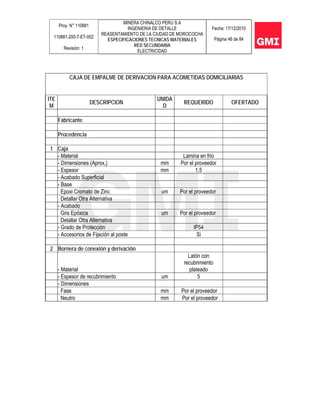

CAJA DE EMPALME DE DERIVACION PARA ACOMETIDAS DOMICILIARIAS
ITE
M
DESCRIPCION
UNIDA
D
REQUERIDO OFERTADO
Fabricante
Procedencia
1 Caja
- Material Lamina en frio
- Dimensiones (Aprox,) mm Por el proveedor
- Espesor mm 1,5
- Acabado Superficial
- Base
Epoxi Cromato de Zinc um Por el proveedor
Detallar Otra Alternativa
- Acabado
Gris Epóxica um Por el proveedor
Detallar Otra Alternativa
- Grado de Protección IP54
- Accesorios de Fijación al poste Si
2 Bornera de conexión y derivación
- Material
Latón con
recubrimiento
plateado
- Espesor de recubrimiento um 5
- Dimensiones
Fase mm Por el proveedor
Neutro mm Por el proveedor

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 47 de 84

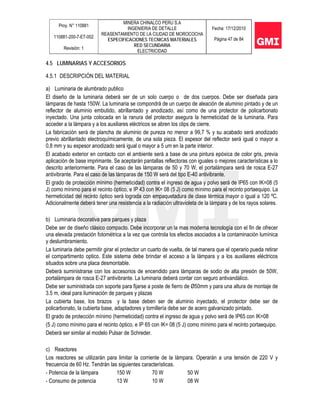

4.5 LUMINARIAS Y ACCESORIOS
a) Luminaria de alumbrado publico
El diseño de la luminaria deberá ser de un solo cuerpo o de dos cuerpos. Debe ser diseñada para
lámparas de hasta 150W. La luminaria se compondrá de un cuerpo de aleación de aluminio pintado y de un
reflector de aluminio embutido, abrillantado y anodizado, así como de una protector de policarbonato
inyectado. Una junta colocada en la ranura del protector asegura la hermeticidad de la luminaria. Para
acceder a la lámpara y a los auxiliares eléctricos se abren los clips de cierre.
La fabricación será de plancha de aluminio de pureza no menor a 99,7 % y su acabado será anodizado
previo abrillantado electroquímicamente, de una sola pieza. El espesor del reflector será igual o mayor a
0,8 mm y su espesor anodizado será igual o mayor a 5 um en la parte interior.
El acabado exterior en contacto con el ambiente será a base de una pintura epóxica de color gris, previa
aplicación de base imprimante. Se aceptarán pantallas reflectoras con iguales o mejores características a lo
descrito anteriormente. Para el caso de las lámparas de 50 y 70 W, el portalámpara será de rosca E-27
antivibrante. Para el caso de las lámparas de 150 W será del tipo E-40 antivibrante.
El grado de protección mínimo (hermeticidad) contra el ingreso de agua y polvo será de IP65 con IK=08 (5
J) como mínimo para el recinto óptico, e IP 43 con IK= 08 (5 J) como mínimo para el recinto portaequipo. La
hermeticidad del recinto óptico será lograda con empaquetadura de clase térmica mayor o igual a 120 ºC.
Adicionalmente deberá tener una resistencia a la radiación ultravioleta de la lámpara y de los rayos solares.
b) Luminaria decorativa para parques y plaza
Debe ser de diseño clásico compacto. Debe incorporar un la mas moderna tecnología con el fin de ofrecer
una elevada prestación fotométrica a la vez que controla los efectos asociados a la contaminación lumínica
y deslumbramiento.
La luminaria debe permitir girar el protector un cuarto de vuelta, de tal manera que el operario pueda retirar
el compartimento optico. Este sistema debe brindar el acceso a la lámpara y a los auxiliares eléctricos
situados sobre una placa desmontable.
Deberá suministrarse con los accesorios de encendido para lámparas de sodio de alta presión de 50W,
portalámpara de rosca E-27 antivibrante. La luminaria deberá contar con seguro antivandálico.
Debe ser suministrada con soporte para fijarse a poste de fierro de Ø50mm y para una altura de montaje de
3.5 m, ideal para iluminación de parques y plazas
La cubierta base, los brazos y la base deben ser de aluminio inyectado, el protector debe ser de
policarbonato, la cubierta base, adaptadores y tornillería debe ser de acero galvanizado pintado.
El grado de protección mínimo (hermeticidad) contra el ingreso de agua y polvo será de IP65 con IK=08
(5 J) como mínimo para el recinto óptico, e IP 65 con IK= 08 (5 J) como mínimo para el recinto portaequipo.
Deberá ser similar al modelo Pulsar de Schreder.
c) Reactores
Los reactores se utilizarán para limitar la corriente de la lámpara. Operarán a una tensión de 220 V y
frecuencia de 60 Hz. Tendrán las siguientes características.
- Potencia de la lámpara 150 W 70 W 50 W
- Consumo de potencia 13 W 10 W 08 W

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 48 de 84
d) Condensadores
Operarán a una tensión nominal de 220 V, frecuencia de 60 Hz y tendrán el objeto de mejorar el factor de
potencia del conjunto lámpara-reactor hasta un valor mayor o igual a 0,9
e) Arrancadores
Operarán a una tensión nominal de 220 V, frecuencia de 60 Hz y facilitarán el encendido de las lámparas
de vapor de sodio de 150 W, 70 y 50 W suministrando un pico de tensión adecuado a través de las
lámparas.
f) Lámparas
Características de las lámparas
- Lámpara tipo : Vapor de Sodio Alta Presión
- Potencia (W) : 150 70 50
- Flujo luminoso (lúmenes) : 16500 6500 5800
- Vida útil promedio (h) : 10000 10000 10000
g) Fusible y portafusible
Servirá para la protección del equipo de alumbrado público y será de porcelana vidriada color blanco y con
corriente máxima admisible de 5A. Vendrá provisto de un fusible de 1A.
h) Vida útil de las Luminarias
El fabricante deberá garantizar técnicamente una vida útil mayor o igual a 10000 horas, en las condiciones
de operación indicadas en el numeral 3. Tiempo en el cual la luminaria mantendrá sus cualidades
fotométricas, así como las mínimas condiciones mecánicas y eléctricas para un funcionamiento adecuado y
seguro.
i) Clasificación fotométrica
- Tipo II, corto, haz semirecortado para lámpara de vapor de sodio de 50 y 70 W. alta presión, con
casquillo E-27.
- Tipo III, corto, haz semirecortado para lámpara de vapor de sodio de 150 W. alta presión, con casquillo
E-40.
j) Conductor de conexionado de alumbrado público
Para realizar el conexionado del alumbrado público con la red se usarán conectores de derivación tipo cuña
según sección y los conductores serán de cobre temple blando extra-flexibles cableado (clase K según
ASTM), mellizos con aislamiento de cloruro de polivinilo (PVC) y forro común de PVC (tipo Biplastoflex), de
las siguientes características:

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 49 de 84

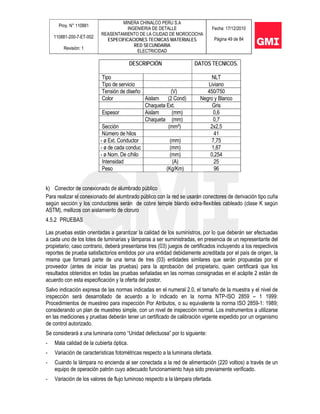

DESCRIPCIÓN DATOS TECNICOS.
Tipo NLT
Tipo de servicio Liviano
Tensión de diseño (V) 450/750
Color Aislam (2 Cond) Negro y Blanco
Chaqueta Ext. Gris
Espesor Aislam (mm) 0,6
Chaqueta (mm) 0,7
Sección (mm²) 2x2,5
Número de hilos 41
- ø Ext. Conductor (mm) 7,75
- ø de cada conduc (mm) 1,87
- ø Nom. De c/hilo (mm) 0,254
Intensidad (A) 25
Peso (Kg/Km) 96
k) Conector de conexionado de alumbrado público
Para realizar el conexionado del alumbrado público con la red se usarán conectores de derivación tipo cuña
según sección y los conductores serán de cobre temple blando extra-flexibles cableado (clase K según
ASTM), mellizos con aislamiento de cloruro
4.5.2 PRUEBAS
Las pruebas están orientadas a garantizar la calidad de los suministros, por lo que deberán ser efectuadas
a cada uno de los lotes de luminarias y lámparas a ser suministradas, en presencia de un representante del
propietario; caso contrario, deberá presentarse tres (03) juegos de certificados incluyendo a los respectivos
reportes de prueba satisfactorios emitidos por una entidad debidamente acreditada por el país de origen, la
misma que formará parte de una terna de tres (03) entidades similares que serán propuestas por el
proveedor (antes de iniciar las pruebas) para la aprobación del propietario, quien certificará que los
resultados obtenidos en todas las pruebas señaladas en las normas consignadas en el acápite 2 están de
acuerdo con esta especificación y la oferta del postor.
Salvo indicación expresa de las normas indicadas en el numeral 2.0, el tamaño de la muestra y el nivel de
inspección será desarrollado de acuerdo a lo indicado en la norma NTP-ISO 2859 – 1 1999:
Procedimientos de muestreo para inspección Por Atributos, o su equivalente la norma ISO 2859-1: 1989;
considerando un plan de muestreo simple, con un nivel de inspección normal. Los instrumentos a utilizarse
en las mediciones y pruebas deberán tener un certificado de calibración vigente expedido por un organismo
de control autorizado.
Se considerará a una luminaria como “Unidad defectuosa” por lo siguiente:
- Mala calidad de la cubierta óptica.
- Variación de características fotométricas respecto a la luminaria ofertada.
- Cuando la lámpara no encienda al ser conectada a la red de alimentación (220 voltios) a través de un
equipo de operación patrón cuyo adecuado funcionamiento haya sido previamente verificado.
- Variación de los valores de flujo luminoso respecto a la lámpara ofertada.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 50 de 84

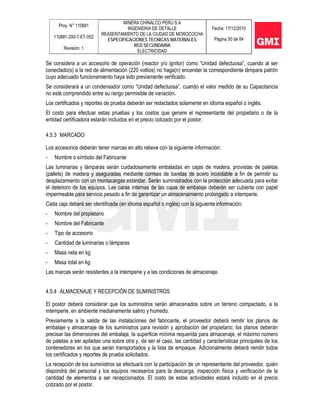

Se considera a un accesorio de operación (reactor y/o ignitor) como “Unidad defectuosa”, cuando al ser
conectado(s) a la red de alimentación (220 voltios) no haga(n) encender la correspondiente lámpara patrón
cuyo adecuado funcionamiento haya sido previamente verificado.
Se considerará a un condensador como “Unidad defectuosa”, cuando el valor medido de su Capacitancia
no esté comprendido entre su rango permisible de variación.
El costo para efectuar estas pruebas y los costos que genere el representante del propietario o de la
entidad certificadora estarán incluidos en el precio cotizado por el postor.
4.5.3 MARCADO
Los accesorios deberán tener marcas en alto relieve con la siguiente información:
Las luminarias y lámparas serán cuidadosamente embaladas en cajas de madera, provistas de paletas
(pallets) de madera y aseguradas mediante correas de bandas de acero inoxidable a fin de permitir su
desplazamiento con un montacargas estándar. Serán suministrados con la protección adecuada para evitar
el deterioro de los equipos. Las caras internas de las cajas de embalaje deberán ser cubierta con papel
impermeable para servicio pesado a fin de garantizar un almacenamiento prolongado a intemperie.
Cada caja deberá ser identificada (en idioma español o inglés) con la siguiente información:
- Tipo de accesorio
- Cantidad de luminarias o lámparas
- Masa neta en kg
- Masa total en kg
El postor deberá considerar que los suministros serán almacenados sobre un terreno compactado, a la
intemperie, en ambiente medianamente salino y húmedo.
de paletas a ser apiladas una sobre otra y, de ser el caso, las cantidad y características principales de los

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 51 de 84

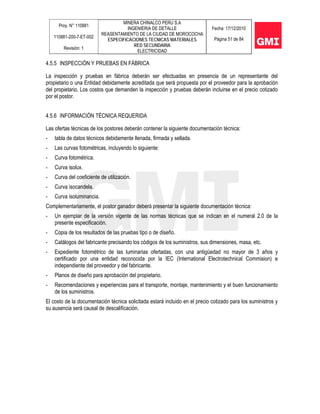

propietario o una Entidad debidamente acreditada que será propuesta por el proveedor para la aprobación
por el postor.
Las ofertas técnicas de los postores deberán contener la siguiente documentación técnica:
- tabla de datos técnicos debidamente llenada, firmada y sellada.
- Las curvas fotométricas, incluyendo lo siguiente:
- Curva fotométrica.
- Curva isolux.
- Curva del coeficiente de utilización.
- Curva isocandela.
- Curva isoluminancia.
- Un ejemplar de la versión vigente de las normas técnicas que se indican en el numeral 2.0 de la
- Expediente fotométrico de las luminarias ofertadas, con una antigüedad no mayor de 3 años y
certificado por una entidad reconocida por la IEC (International Electrotechnical Commision) e
independiente del proveedor y del fabricante.
de los suministros.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 52 de 84

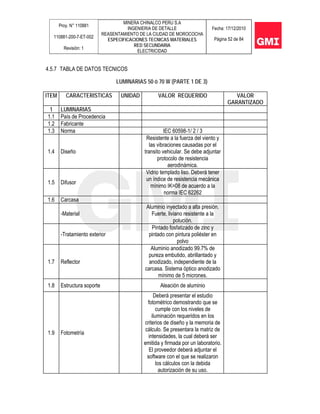

4.5.7 TABLA DE DATOS TECNICOS
LUMINARIAS 50 ó 70 W (PARTE 1 DE 3)
ITEM CARACTERISTICAS UNIDAD VALOR REQUERIDO VALOR
GARANTIZADO
1 LUMINARIAS
1.1 País de Procedencia
1.2 Fabricante
1.3 Norma IEC 60598-1/ 2 / 3
1.4 Diseño
Resistente a la fuerza del viento y
las vibraciones causadas por el
transito vehicular. Se debe adjuntar
protocolo de resistencia
aerodinámica.
1.5 Difusor
Vidrio templado liso. Deberá tener
un índice de resistencia mecánica
mínimo IK=08 de acuerdo a la
norma IEC 62262
1.6 Carcasa
-Material
Aluminio inyectado a alta presión.
Fuerte, liviano resistente a la
polución.
-Tratamiento exterior
Pintado fosfatizado de zinc y
pintado con pintura poliéster en
polvo
1.7 Reflector
Aluminio anodizado 99.7% de
pureza embutido, abrillantado y
anodizado, independiente de la
carcasa. Sistema óptico anodizado
mínimo de 5 micrones.
1.8 Estructura soporte Aleación de aluminio
1.9 Fotometría
Deberá presentar el estudio
fotométrico demostrando que se
cumple con los niveles de
iluminación requeridos en los
criterios de diseño y la memoria de
cálculo. Se presentara la matriz de
intensidades, la cual deberá ser
emitida y firmada por un laboratorio.
El proveedor deberá adjuntar el
software con el que se realizaron
los cálculos con la debida
autorización de su uso.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 53 de 84

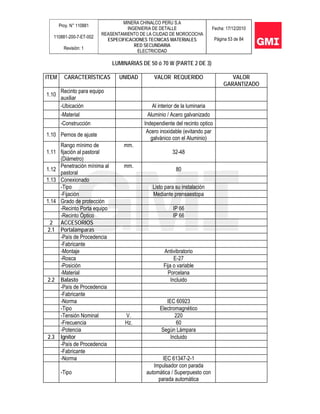

LUMINARIAS DE 50 ó 70 W (PARTE 2 DE 3)
ITEM CARACTERÍSTICAS UNIDAD VALOR REQUERIDO VALOR
GARANTIZADO
1.10
Recinto para equipo
auxiliar
-Ubicación Al interior de la luminaria
-Material Aluminio / Acero galvanizado
-Construcción Independiente del recinto optico
1.10 Pernos de ajuste
Acero inoxidable (evitando par
galvánico con el Aluminio)
1.11
Rango mínimo de
fijación al pastoral
(Diámetro)
mm.
32-48
1.12
Penetración mínima al
pastoral
mm.
80
1.13 Conexionado
-Tipo Listo para su instalación
-Fijación Mediante prensaestopa
1.14 Grado de protección
-Recinto Porta equipo IP 66
-Recinto Óptico IP 66
2 ACCESORIOS
2.1 Portalámparas
-País de Procedencia
-Fabricante
-Montaje Antivibratorio
-Rosca E-27
-Posición Fija o variable
-Material Porcelana
2.2 Balasto Incluido
-Fabricante
-Norma IEC 60923
-Tipo Electromagnético
-Tensión Nominal V. 220
-Frecuencia Hz. 60
-Potencia Según Lámpara
2.3 Ignitor Incluido
-Fabricante
-Norma IEC 61347-2-1
-Tipo
Impulsador con parada
automática / Superpuesto con
parada automática

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 54 de 84

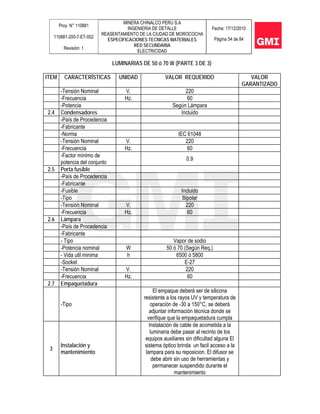

LUMINARIAS DE 50 ó 70 W (PARTE 3 DE 3)
GARANTIZADO
-Frecuencia Hz. 60
2.4 Condensadores Incluido
-Fabricante
-Norma IEC 61048
-Frecuencia Hz. 60
-Factor mínimo de
potencia del conjunto
0.9
2.5 Porta fusible
-Fabricante
-Fusible Incluido
-Tipo Bipolar
-Frecuencia Hz. 60
2.6 Lámpara
-Fabricante
- Tipo Vapor de sodio
-Potencia nominal W 50 ó 70 (Según Req.)
- Vida util minima h 6500 ó 5800
-Socket E-27
-Frecuencia Hz. 60
2.7 Empaquetadura
-Tipo
El empaque deberá ser de silicona
resistente a los rayos UV y temperatura de
operación de -30 a 150°C, se deberá
adjuntar información técnica donde se
verifique que la empaquetadura cumpla
3
Instalación y
mantenimiento
Instalación de cable de acometida a la
luminaria debe pasar al recinto de los
equipos auxiliares sin dificultad alguna El
sistema óptico brinda un facil acceso a la
lampara para su reposicion. El difusor se
debe abrir sin uso de herramientas y
permanecer suspendido durante el
mantenimiento

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 55 de 84

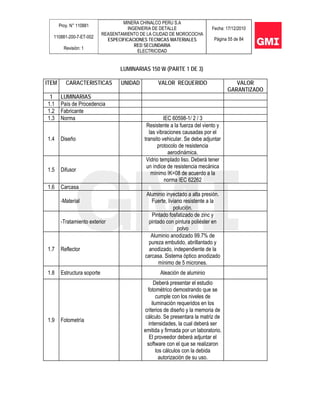

LUMINARIAS 150 W (PARTE 1 DE 3)
ITEM CARACTERISTICAS UNIDAD VALOR REQUERIDO VALOR
GARANTIZADO
1 LUMINARIAS
1.1 País de Procedencia
1.2 Fabricante
1.3 Norma IEC 60598-1/ 2 / 3
1.4 Diseño
Resistente a la fuerza del viento y
las vibraciones causadas por el
transito vehicular. Se debe adjuntar
protocolo de resistencia
aerodinámica.
1.5 Difusor
Vidrio templado liso. Deberá tener
un índice de resistencia mecánica
mínimo IK=08 de acuerdo a la
norma IEC 62262
1.6 Carcasa
-Material
Aluminio inyectado a alta presión.
Fuerte, liviano resistente a la
polución.
-Tratamiento exterior
Pintado fosfatizado de zinc y
pintado con pintura poliéster en
polvo
1.7 Reflector
Aluminio anodizado 99.7% de
pureza embutido, abrillantado y
anodizado, independiente de la
carcasa. Sistema óptico anodizado
mínimo de 5 micrones.
1.8 Estructura soporte Aleación de aluminio
1.9 Fotometría
Deberá presentar el estudio
fotométrico demostrando que se
cumple con los niveles de
iluminación requeridos en los
criterios de diseño y la memoria de
cálculo. Se presentara la matriz de
intensidades, la cual deberá ser
emitida y firmada por un laboratorio.
El proveedor deberá adjuntar el
software con el que se realizaron
los cálculos con la debida
autorización de su uso.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 56 de 84

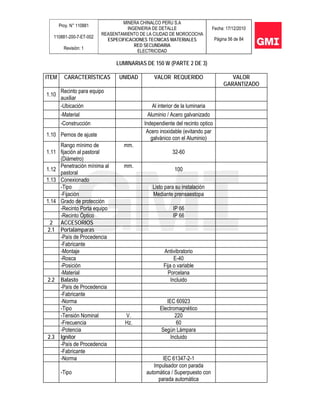

LUMINARIAS DE 150 W (PARTE 2 DE 3)
GARANTIZADO
1.10
Recinto para equipo
auxiliar
-Ubicación Al interior de la luminaria
-Material Aluminio / Acero galvanizado
-Construcción Independiente del recinto optico
1.10 Pernos de ajuste
Acero inoxidable (evitando par
galvánico con el Aluminio)
1.11
Rango mínimo de
fijación al pastoral
(Diámetro)
mm.
32-60
1.12
Penetración mínima al
pastoral
mm.
100
1.13 Conexionado
-Tipo Listo para su instalación
-Fijación Mediante prensaestopa
1.14 Grado de protección
-Recinto Porta equipo IP 66
-Recinto Óptico IP 66
2 ACCESORIOS
2.1 Portalámparas
-Fabricante
-Montaje Antivibratorio
-Rosca E-40
-Posición Fija o variable
-Material Porcelana
2.2 Balasto Incluido
-Fabricante
-Norma IEC 60923
-Tipo Electromagnético
-Frecuencia Hz. 60
2.3 Ignitor Incluido
-Fabricante
-Norma IEC 61347-2-1
-Tipo
Impulsador con parada
automática / Superpuesto con
parada automática

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 57 de 84

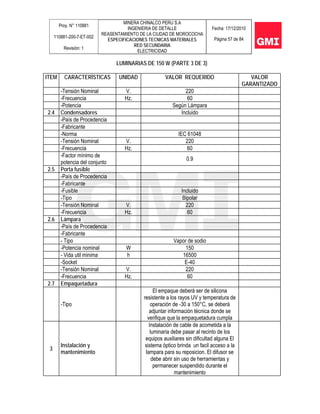

LUMINARIAS DE 150 W (PARTE 3 DE 3)
GARANTIZADO
-Frecuencia Hz. 60
2.4 Condensadores Incluido
-Fabricante
-Norma IEC 61048
-Frecuencia Hz. 60
-Factor mínimo de
potencia del conjunto
0.9
2.5 Porta fusible
-Fabricante
-Fusible Incluido
-Tipo Bipolar
-Frecuencia Hz. 60
2.6 Lámpara
-Fabricante
- Tipo Vapor de sodio
-Potencia nominal W 150
- Vida util minima h 16500
-Socket E-40
-Frecuencia Hz. 60
2.7 Empaquetadura
-Tipo
El empaque deberá ser de silicona
resistente a los rayos UV y temperatura de
operación de -30 a 150°C, se deberá
adjuntar información técnica donde se
verifique que la empaquetadura cumpla
3
Instalación y
mantenimiento
Instalación de cable de acometida a la
luminaria debe pasar al recinto de los
equipos auxiliares sin dificultad alguna El
sistema óptico brinda un facil acceso a la
lampara para su reposicion. El difusor se
debe abrir sin uso de herramientas y
permanecer suspendido durante el
mantenimiento

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 58 de 84

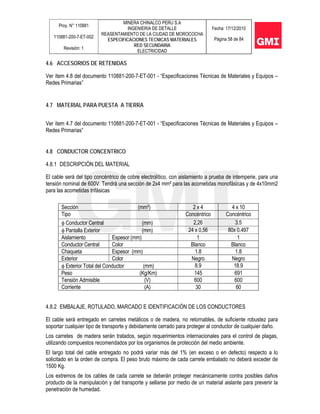

4.6 ACCESORIOS DE RETENIDAS
Ver ítem 4.8 del documento 110881-200-7-ET-001 - “Especificaciones Técnicas de Materiales y Equipos –
Redes Primarias”
4.7 MATERIAL PARA PUESTA A TIERRA
Ver ítem 4.7 del documento 110881-200-7-ET-001 - “Especificaciones Técnicas de Materiales y Equipos –
Redes Primarias”
4.8 CONDUCTOR CONCENTRICO
El cable será del tipo concéntrico de cobre electrolítico, con aislamiento a prueba de intemperie, para una
tensión nominal de 600V. Tendrá una sección de 2x4 mm² para las acometidas monofásicas y de 4x10mm2
para las acometidas trifásicas
Sección (mm²) 2 x 4 4 x 10
Tipo Concéntrico Concéntrico
φ Conductor Central (mm) 2,26 3.5
φ Pantalla Exterior (mm) 24 x 0,56 80x 0.497
Aislamiento Espesor (mm) 1 1
Conductor Central Color Blanco Blanco
Chaqueta Espesor (mm) 1.8 1.8
Exterior Color Negro Negro
φ Exterior Total del Conductor (mm) 8.9 18.9
Peso (Kg/Km) 145 691
Tensión Admisible (V) 600 600
Corriente (A) 30 60
4.8.2 EMBALAJE, ROTULADO, MARCADO E IDENTIFICACIÓN DE LOS CONDUCTORES
El cable será entregado en carretes metálicos o de madera, no retornables, de suficiente robustez para
soportar cualquier tipo de transporte y debidamente cerrado para proteger al conductor de cualquier daño.
Los carretes de madera serán tratados, según requerimientos internacionales para el control de plagas,
utilizando compuestos recomendados por los organismos de protección del medio ambiente.
El largo total del cable entregado no podrá variar más del 1% (en exceso o en defecto) respecto a lo
solicitado en la orden de compra. El peso bruto máximo de cada carrete embalado no deberá exceder de
1500 Kg.
Los extremos de los cables de cada carrete se deberán proteger mecánicamente contra posibles daños
producto de la manipulación y del transporte y sellarse por medio de un material aislante para prevenir la
penetración de humedad.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 59 de 84
El extremo interno del cable será asegurado a la cara externa del carrete y el otro extremo del cable a la
cara interna del carrete, mediante grapas. El cable debe embobinarse por capas uniformes y luego del
embobinado será cubierto con un material impermeable.
La protección exterior de los carretes se colocarán después que se hayan tomado las muestras para las
pruebas. Esta protección estará compuesta de listones de madera fijados sobre los carretes y equivalentes
para los carretes metálicos, asegurados con cinta o fleje.
En cada una de las caras exteriores de los carretes se instalará una placa metálica de aluminio, acero
inoxidable u otro material que asegure una identificación indeleble, indicando lo siguiente:
- Nombre del propietario.
- Nombre del fabricante y año de fabricación.
- Material, sección ( mm2 ) y longitud del cable.
- Peso neto del conductor y peso bruto del carrete, en kg.
- Una flecha indicadora del sentido en que debe ser rodado el carrete durante su desplazamiento.
- Número de identificación del carrete.
La superficie de la cubierta externa del cable será rotulada en bajo relieve a intervalos de 1 metro de
longitud, con la siguiente información:
- Designación del cable.
- Numero de conductores
- Sección del conductor en mm2
- Tensión Nominal ( 0.6/1 kV )
- Longitud acumulada (en orden ascendente desde las capas interiores a las exteriores).
- Año de fabricación.
- Nombre del fabricante.
Se deberá presentar obligatoriamente la información técnica siguiente:
- Catálogo original completo actualizado del proveedor, con las características de diseño y construcción
de los cables.
- Protocolos de las pruebas realizadas a los cables.
- La información técnica podrá ser en idioma español o inglés.
- Tabla de datos debidamente firmada y sellada

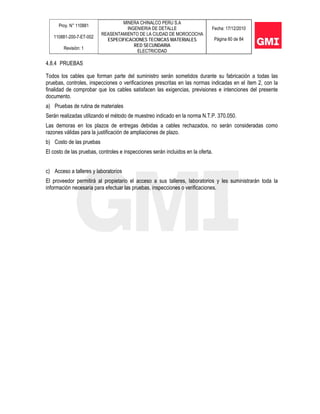

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 60 de 84
4.8.4 PRUEBAS
Todos los cables que forman parte del suministro serán sometidos durante su fabricación a todas las
pruebas, controles, inspecciones o verificaciones prescritas en las normas indicadas en el ítem 2, con la
finalidad de comprobar que los cables satisfacen las exigencias, previsiones e intenciones del presente
documento.
a) Pruebas de rutina de materiales
Serán realizadas utilizando el método de muestreo indicado en la norma N.T.P. 370.050.
Las demoras en los plazos de entregas debidas a cables rechazados, no serán consideradas como
razones válidas para la justificación de ampliaciones de plazo.
b) Costo de las pruebas
El costo de las pruebas, controles e inspecciones serán incluidos en la oferta.
c) Acceso a talleres y laboratorios
El proveedor permitirá al propietario el acceso a sus talleres, laboratorios y les suministrarán toda la
información necesaria para efectuar las pruebas, inspecciones o verificaciones.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 61 de 84

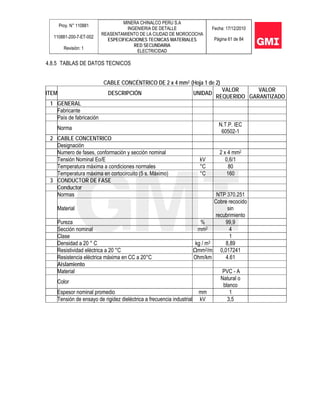

CABLE CONCÉNTRICO DE 2 x 4 mm2 (Hoja 1 de 2)
VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
N.T.P. IEC
60502-1
2 CABLE CONCENTRICO
Designación
Numero de fases, conformación y sección nominal 2 x 4 mm2
3 CONDUCTOR DE FASE
Conductor
Normas NTP 370.251
Material
Cobre recocido
sin
recubrimiento
Pureza % 99,9
Clase 1
Densidad a 20 ° C kg / m3 8,89
Resistencia eléctrica máxima en CC a 20°C Ohm/km 4.61
Aislamiento
Material PVC - A
Color
Natural o
blanco
Espesor nominal promedio mm 1
Tensión de ensayo de rigidez dieléctrica a frecuencia industrial kV 3,5

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 62 de 84

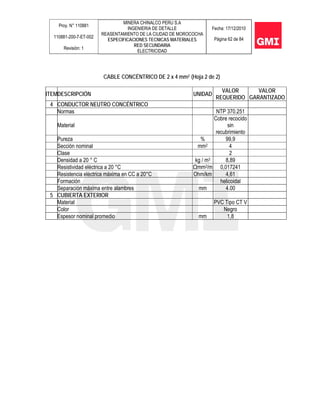

ITEMDESCRIPCIÓN UNIDAD
VALOR
REQUERIDO
VALOR
GARANTIZADO
4 CONDUCTOR NEUTRO CONCÉNTRICO
Normas NTP 370.251
Material
Cobre recocido
sin
recubrimiento
Pureza % 99,9
Clase 2
Formación helicoidal
Separación máxima entre alambres mm 4.00
5 CUBIERTA EXTERIOR
Material PVC Tipo CT V
Color Negro

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 63 de 84
VALOR
REQUERIDO
VALOR
GARANTIZADO
1 GENERAL
Fabricante
Norma
N.T.P. IEC
60502-1
2 CABLE CONCENTRICO
Designación
Numero de fases, conformación y sección nominal 4 x 10 mm2
Tensión Nominal Eo/E KV 0,6/1
Sentido del cableado de las fases Izquierdo
3 CONDUCTOR DE FASE
Conductor
Normas NTP 370.251
Material
Cobre
recocido sin
recubrimiento
Pureza % 99,9
Clase 1
Aislamiento
Material PVC - A
Color
Natural o
blanco y
negro
Espesor nominal promedio mm 1
Tensión de ensayo de rigidez dieléctrica a frecuencia industrial kV 3,5
4 CUBIERTA INTERIOR Y RELLENO
Material
Compatible
con material
aislante
Espesor aproximado de la cubierta interna mm 1,0

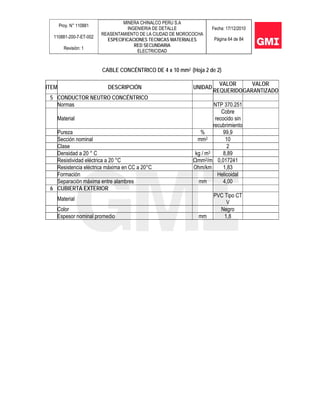

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 64 de 84
VALOR
REQUERIDO
VALOR
GARANTIZADO
5 CONDUCTOR NEUTRO CONCÉNTRICO
Normas NTP 370.251
Material
Cobre
recocido sin
recubrimiento
Pureza % 99,9
Clase 2
Formación Helicoidal
Separación máxima entre alambres mm 4,00
6 CUBIERTA EXTERIOR
Material
PVC Tipo CT
V
Color Negro

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 65 de 84

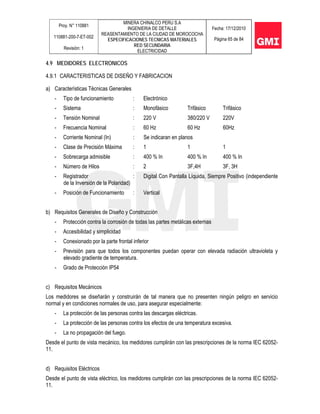

4.9 MEDIDORES ELECTRONICOS
4.9.1 CARACTERISTICAS DE DISEÑO Y FABRICACION
a) Características Técnicas Generales
- Tipo de funcionamiento : Electrónico
- Sistema : Monofásico Trifásico Trifásico
- Tensión Nominal : 220 V 380/220 V 220V
- Frecuencia Nominal : 60 Hz 60 Hz 60Hz
- Corriente Nominal (In) : Se indicaran en planos
- Clase de Precisión Máxima : 1 1 1
- Sobrecarga admisible : 400 % In 400 % In 400 % In
- Número de Hilos : 2 3F,4H 3F, 3H
- Registrador : Digital Con Pantalla Líquida, Siempre Positivo (independiente
de la Inversión de la Polaridad)
- Posición de Funcionamiento : Vertical
b) Requisitos Generales de Diseño y Construcción
- Protección contra la corrosión de todas las partes metálicas externas
- Accesibilidad y simplicidad
- Conexionado por la parte frontal inferior
- Previsión para que todos los componentes puedan operar con elevada radiación ultravioleta y
elevado gradiente de temperatura.
- Grado de Protección IP54
c) Requisitos Mecánicos
Los medidores se diseñarán y construirán de tal manera que no presenten ningún peligro en servicio
normal y en condiciones normales de uso, para asegurar especialmente:
- La protección de las personas contra las descargas eléctricas.
- La protección de las personas contra los efectos de una temperatura excesiva.
- La no propagación del fuego.
Desde el punto de vista mecánico, los medidores cumplirán con las prescripciones de la norma IEC 62052-
11.
d) Requisitos Eléctricos
Desde el punto de vista eléctrico, los medidores cumplirán con las prescripciones de la norma IEC 62052-
11.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 66 de 84
4.9.2 DESCRIPCIÓN DE LOS COMPONENTES PRINCIPALES
a) Base
Será de construcción rígida, el material aceptado para su construcción podrá ser baquelita u otro material
técnicamente garantizado mediante normas de fabricación, resistente a los golpes, a la corrosión, a la
radiación ultravioleta y a la variación brusca de temperatura.
Incorporará asas o puntos de sujeción al exterior formando una sola pieza. Incorporará en su interior las
partes roscadas que sujeten al bastidor, asimismo los tornillos de sujeción del bastidor no deben sobresalir
por la parte posterior de la base permitiendo adherirse a una superficie plana.
b) Bastidor
De requerirse, será fabricado en una sola pieza de baquelita u otro material técnicamente garantizado
mediante normas de fabricación, resistente a la radiación ultravioleta y a la variación brusca de
temperatura.
c) Tapa del Medidor
Podrá ser fabricada de baquelita fenólica con ventana de vidrio, o de policarbonato resistente a los golpes,
a la corrosión, a la radiación ultravioleta y a la variación brusca de temperatura. La tapa deberá presentar
una excelente transparencia. Los filetes de las tapas tendrán la forma adecuada para alojar las
empaquetaduras o sellos de seguridad, que permitan el hermetismo a prueba de polvo y humedad.
En lo posible las tapas deberán ser fijadas mediante tornillos de fijación de cabeza agujereada que permita
instalar sellos o precintos de seguridad ante actos fraudulentos. Dichos tornillos tendrán provistos de un
seguro que impida su libre caída. Todos los sellos o precintos de seguridad a ser empleados en el medidor
de energía serán de material metálico.
d) Bloque de Terminales
Será fabricado a base de baquelita, resina sintética o de material termoplástico con fibra de vidrio. El
material deberá garantizar una excelente rigidez mecánica, un alto grado de aislamiento eléctrico y contra
peligros de cortocircuito; asimismo deberá garantizar una alta resistencia a la corrosión, a la radiación
ultravioleta, a la variación brusca de temperatura, a la humedad, a los solventes orgánicos, etc.
Podrá ser fabricada en una sola pieza con la base del medidor. En el caso de piezas independientes, será
fijado mediante tornillos en la parte inferior de la base del medidor. Los orificios en el material aislante que
sean una prolongación de los orificios de los bornes, deben tener el tamaño suficiente para permitir la fácil
introducción de los conductores incluyendo su aislante. El conductor será de cobre de 6 mm² de sección.
Los bornes de conexión y los tornillos de los terminales serán de bronce tratado para proteger y evitar el
efecto galvánico del conexionado. Los bornes de conexión deberán estar insertados en el bloque de
terminales y deberán ser accesibles desde la parte frontal del medidor.
El bloque de terminales será protegido con una tapa independiente de la tapa del medidor y fabricado de
plancha metálica de acero galvanizado en frío o de aluminio no quebradizo. También podrá aceptarse de
material termoplástico baquelita o policarbonato muy resistentes a la radiación ultravioleta, a la variación
brusca de temperatura, a la humedad, a los solventes orgánicos, etc. La tapa será fijada adecuadamente
mediante tornillos u ojales que permitan la instalación de precintos de seguridad a fin de retirar la tapa
solamente rompiendo los precintos y evitar acciones fraudulentas.

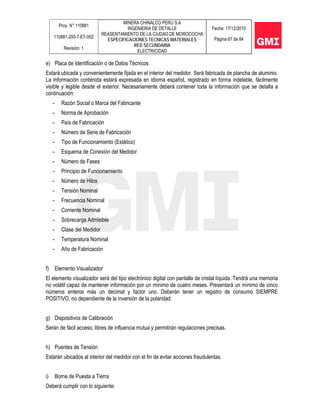

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 67 de 84
e) Placa de Identificación o de Datos Técnicos
Estará ubicada y convenientemente fijada en el interior del medidor. Será fabricada de plancha de aluminio.
La Información contenida estará expresada en idioma español, registrado en forma indeleble, fácilmente
visible y legible desde el exterior. Necesariamente deberá contener toda la información que se detalla a
continuación:
- Razón Social o Marca del Fabricante
- Norma de Aprobación
- País de Fabricación
- Número de Serie de Fabricación
- Tipo de Funcionamiento (Estático)
- Esquema de Conexión del Medidor
- Número de Fases
- Principio de Funcionamiento
- Número de Hilos
- Tensión Nominal
- Frecuencia Nominal
- Corriente Nominal
- Sobrecarga Admisible
- Clase del Medidor
- Temperatura Nominal
- Año de Fabricación
f) Elemento Visualizador
El elemento visualizador será del tipo electrónico digital con pantalla de cristal líquida. Tendrá una memoria
no volátil capaz de mantener información por un mínimo de cuatro meses. Presentará un mínimo de cinco
números enteros más un decimal y factor uno. Deberán tener un registro de consumo SIEMPRE
POSITIVO, no dependiente de la inversión de la polaridad.
g) Dispositivos de Calibración
Serán de fácil acceso, libres de influencia mutua y permitirán regulaciones precisas.
h) Puentes de Tensión
Estarán ubicados al interior del medidor con el fin de evitar acciones fraudulentas.
i) Borne de Puesta a Tierra
Deberá cumplir con lo siguiente:

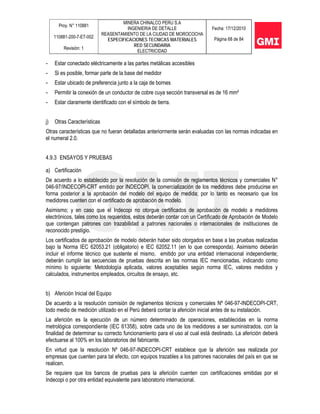

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 68 de 84
- Estar conectado eléctricamente a las partes metálicas accesibles
- Si es posible, formar parte de la base del medidor
- Estar ubicado de preferencia junto a la caja de bornes
- Permitir la conexión de un conductor de cobre cuya sección transversal es de 16 mm²
- Estar claramente identificado con el símbolo de tierra.
j) Otras Características
Otras características que no fueran detalladas anteriormente serán evaluadas con las normas indicadas en
el numeral 2.0.
4.9.3 ENSAYOS Y PRUEBAS
a) Certificación
De acuerdo a lo establecido por la resolución de la comisión de reglamentos técnicos y comerciales N°
046-97/INDECOPI-CRT emitido por INDECOPI, la comercialización de los medidores debe producirse en
forma posterior a la aprobación del modelo del equipo de medida; por lo tanto es necesario que los
medidores cuenten con el certificado de aprobación de modelo.
Asimismo; y en caso que el Indecopi no otorgue certificados de aprobación de modelo a medidores
electrónicos, tales como los requeridos, estos deberán contar con un Certificado de Aprobación de Modelo
que contengan patrones con trazabilidad a patrones nacionales o internacionales de instituciones de
reconocido prestigio.
Los certificados de aprobación de modelo deberán haber sido otorgados en base a las pruebas realizadas
bajo la Norma IEC 62053.21 (obligatorio) e IEC 62052.11 (en lo que corresponda). Asimismo deberán
incluir el informe técnico que sustente el mismo, emitido por una entidad internacional independiente;
deberán cumplir las secuencias de pruebas descrita en las normas IEC mencionadas, indicando como
mínimo lo siguiente: Metodología aplicada, valores aceptables según norma IEC, valores medidos y
calculados, instrumentos empleados, circuitos de ensayo, etc.
b) Aferición Inicial del Equipo
De acuerdo a la resolución comisión de reglamentos técnicos y comerciales Nº 046-97-INDECOPI-CRT,
todo medio de medición utilizado en el Perú deberá contar la aferición inicial antes de su instalación.
La aferición es la ejecución de un número determinado de operaciones, establecidas en la norma
metrológica correspondiente (IEC 61358), sobre cada uno de los medidores a ser suministrados, con la
finalidad de determinar su correcto funcionamiento para el uso al cual está destinado. La aferición deberá
efectuarse al 100% en los laboratorios del fabricante.
En virtud que la resolución Nº 046-97-INDECOPI-CRT establece que la aferición sea realizada por
empresas que cuenten para tal efecto, con equipos trazables a los patrones nacionales del país en que se
realicen.
Se requiere que los bancos de pruebas para la aferición cuenten con certificaciones emitidas por el
Indecopi o por otra entidad equivalente para laboratorio internacional.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 69 de 84
La aferición inicial de los medidores deberá efectuarse en concordancia con las normas nacionales o
internacionales previstas para tal fin.
El proveedor deberá entregar un certificado de aferición inicial debidamente firmado por el fabricante, por
cada uno de los medidores que entregue al propietario, en original y copia; y en idioma español. El
certificado de aferición no deberá contener información manuscrita a excepción de la respectiva de las
firmas.
Por cada entrega parcial, el proveedor entregará igual número de certificados de aferición. Los certificados
referidos (original y copia) deberán encontrarse dentro de la bolsa de empaque de cada uno de los
medidores; ello con la finalidad de facilitar su entrega al usuario final.
En cada certificado de aferición inicial se deberá consignar como mínimo la siguiente información:
- Nombre del Fabricante.
- Lugar de Fabricación.
- Numeración correlativa.
- Fecha de la realización de la aferición.
- Fecha de fabricación.
- Características técnicas del equipo de medición aferido.
- Número de serie de fábrica.
- Número de identificación del medidor proporcionado
- Resultados de cada una de las pruebas realizadas.
- Características técnicas del equipo patrón utilizado y de su certificación.
- Firma y sello del representante del fabricante que avala la aferición del equipo de medición.
Antes de la entrega de cada lote de medidores, el proveedor deberá hacer entrega de una base de datos
(formato “xls”) que contenga la relación de todos los medidores que conforman el lote y los resultados de
las pruebas realizadas para la aferición inicial de cada uno de ellos. La base de datos deberá contener
como mínimo y por cada medidor la siguiente información: (a) número correlativo, (b) número de serie del
medidor, (c) número de identificación del medidor (de ser el caso), (d) marca del medidor, (e) fabricante, (f)
país de fabricación, (g) modelo, (h) frecuencia nominal en Hz, (i) tensión nominal en voltios, (j) corriente
nominal en amperios, (k) corriente máxima en amperios, (l) clase de precisión, (m) número de fases, (n)
número de hilos, (o) constante del medidor, (p) año de fabricación, (q) fecha de realización de la aferición
inicial, (r) resultados de las pruebas realizadas y condiciones de ensayo.
c) Inspección de Aceptación de Medidores de Energía
Deberán efectuarse todas las pruebas indicadas en la Norma UNE-EN 61358 y el costo de efectuar estas
pruebas estará incluido en el precio cotizado por el postor. También deberá incluirse los costos de la
inspección por parte de la Supervisión, tales como alojamiento, viáticos y desplazamiento del inspector.

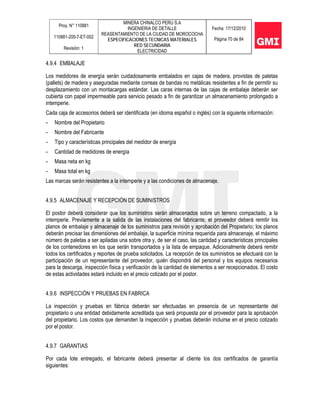

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 70 de 84
4.9.4 EMBALAJE
Los medidores de energía serán cuidadosamente embalados en cajas de madera, provistas de paletas
(pallets) de madera y aseguradas mediante correas de bandas no metálicas resistentes a fin de permitir su
desplazamiento con un montacargas estándar. Las caras internas de las cajas de embalaje deberán ser
cubierta con papel impermeable para servicio pesado a fin de garantizar un almacenamiento prolongado a
intemperie.
Cada caja de accesorios deberá ser identificada (en idioma español o inglés) con la siguiente información:
- Nombre del Propietario
- Tipo y características principales del medidor de energía
- Cantidad de medidores de energía
- Masa neta en kg
- Masa total en kg
intemperie. Previamente a la salida de las instalaciones del fabricante, el proveedor deberá remitir los
planos de embalaje y almacenaje de los suministros para revisión y aprobación del Propietario; los planos
deberán precisar las dimensiones del embalaje, la superficie mínima requerida para almacenaje, el máximo
número de paletas a ser apiladas una sobre otra y, de ser el caso, las cantidad y características principales
de los contenedores en los que serán transportados y la lista de empaque. Adicionalmente deberá remitir
todos los certificados y reportes de prueba solicitados. La recepción de los suministros se efectuará con la
participación de un representante del proveedor, quién dispondrá del personal y los equipos necesarios
para la descarga, inspección física y verificación de la cantidad de elementos a ser recepcionados. El costo
de estas actividades estará incluido en el precio cotizado por el postor.
4.9.6 INSPECCIÓN Y PRUEBAS EN FABRICA
por el postor.
4.9.7 GARANTIAS
Por cada lote entregado, el fabricante deberá presentar al cliente los dos certificados de garantía
siguientes:

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 71 de 84

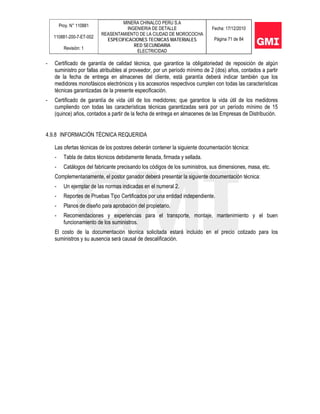

- Certificado de garantía de calidad técnica, que garantice la obligatoriedad de reposición de algún
suministro por fallas atribuibles al proveedor, por un período mínimo de 2 (dos) años, contados a partir
de la fecha de entrega en almacenes del cliente, está garantía deberá indicar también que los
medidores monofásicos electrónicos y los accesorios respectivos cumplen con todas las características
técnicas garantizadas de la presente especificación.
- Certificado de garantía de vida útil de los medidores; que garantice la vida útil de los medidores
cumpliendo con todas las características técnicas garantizadas será por un período mínimo de 15
(quince) años, contados a partir de la fecha de entrega en almacenes de las Empresas de Distribución.
Las ofertas técnicas de los postores deberán contener la siguiente documentación técnica:
- Tabla de datos técnicos debidamente llenada, firmada y sellada.
- Un ejemplar de las normas indicadas en el numeral 2.
- Reportes de Pruebas Tipo Certificados por una entidad independiente.
- Recomendaciones y experiencias para el transporte, montaje, mantenimiento y el buen
funcionamiento de los suministros.
El costo de la documentación técnica solicitada estará incluido en el precio cotizado para los
suministros y su ausencia será causal de descalificación.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 72 de 84

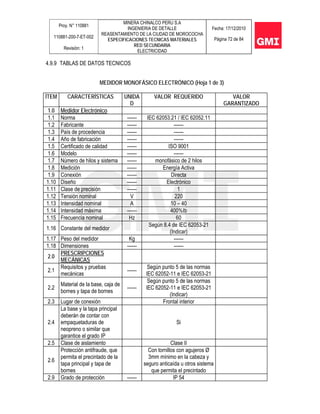

MEDIDOR MONOFÁSICO ELECTRÓNICO (Hoja 1 de 3)
ÍTEM CARACTERÍSTICAS UNIDA
D
VALOR REQUERIDO VALOR
GARANTIZADO
1.0 Medidor Electrónico
1.1 Norma ------ IEC 62053.21 / IEC 62052.11
1.2 Fabricante ------ ------
1.3 País de procedencia ------ ------
1.4 Año de fabricación ------ ------
1.5 Certificado de calidad ------ ISO 9001
1.6 Modelo ------ ------
1.7 Número de hilos y sistema ------ monofásico de 2 hilos
1.8 Medición ------ Energía Activa
1.9 Conexión ------ Directa
1.10 Diseño ------ Electrónico
1.11 Clase de precisión ------ 1
1.12 Tensión nominal V 220
1.13 Intensidad nominal A 10 – 40
1.14 Intensidad máxima ------ 400%Ib
1.15 Frecuencia nominal Hz 60
1.16 Constante del medidor
Según 8.4 de IEC 62053-21
(Indicar)
1.17 Peso del medidor Kg ------
1.18 Dimensiones ------ ------
2.0
PRESCRIPCIONES
MECÁNICAS
2.1
Requisitos y pruebas
mecánicas
------
Según punto 5 de las normas
IEC 62052-11 e IEC 62053-21
2.2
Material de la base, caja de
bornes y tapa de bornes
------
IEC 62052-11 e IEC 62053-21
(Indicar)
2.3 Lugar de conexión Frontal interior
2.4
La base y la tapa principal
deberán de contar con
empaquetaduras de
neopreno o similar que
garantice el grado IP
Si
2.5 Clase de aislamiento Clase II
2.6
Protección antifraude, que
permita el precintado de la
tapa principal y tapa de
bornes
Con tornillos con agujeros Ø
3mm mínimo en la cabeza y
seguro anticaída u otros sistema
que permita el precintado
2.9 Grado de protección ------ IP 54

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 73 de 84
D
GARANTIZADO
3.0
CONDICIONES
CLIMÁTICAS
3.1 Rango de temperatura °C -25 a 55 (Clase 3k6)
3.2 Altura de instalación msnm 4500
3.3
La medición no debe
afectarse por la altura
------ No debe afectarse
4.0
PRESCRIPCIONES
ELÉCTRICAS
4.1
Consumo propio para
circuitos de tensión.
W/VA <2W/10VA
4.2
Consumo propio para
circuitos de intensidad.
VA <4
4.3
eléctricas
Según punto 7 de la normas
IEC 62052-11 e IEC 62053-21
4.4
Errores admisibles por
influencia de tensión
------
Según tablas 6, 7 y 8 de
IEC 62053-11
4.5
Influencia de sobre
intensidades de corta
duración .
------ <1.5%
4.6
Influencia del
calentamiento propio.
------
<0.7% (f.p.=1)
<1.0% (f.p.=0.5 inductivo)
4.7 Aislamiento. ------ Clase II
4.8
Inmunidad a los efectos de
puesta a tierra
------ Si
5.0
COMPATIBILIDAD
ELECTROMAGNÉTICA
------
Según 4.5
6.0
PRESCRIPCIONES
METROLÓGICAS
6.1 Límites de errores. ------ Según tablas 13, 14, 15 y 16
7.0
ARRANQUE Y MARCHA
EN VACÍO
7.1 Intensidad de arranque. ------ <0.4%Ib
8.0 MODULO ELECTRÓNICO
8.1 Pantalla. ------ Cristal líquido LCD
8.2
Temperatura de operación
del LCD.
°C -20 HASTA +55
8.3
Memoria no volátil para el
visualizador según 4.2.11
de IEC 1036.
------ > 4 meses
8.4 Dígitos. ------ 5 enteros y 1 decimal

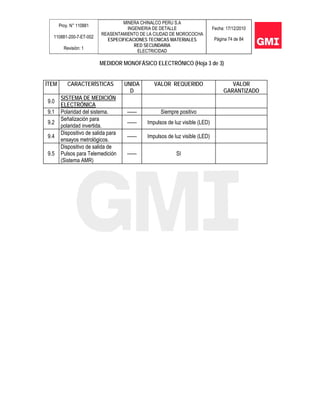

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 74 de 84
D
GARANTIZADO
9.0
SISTEMA DE MEDICIÓN
ELECTRÓNICA
9.1 Polaridad del sistema. ------ Siempre positivo
9.2
Señalización para
polaridad invertida.
------ Impulsos de luz visible (LED)
9.4
Dispositivo de salida para
ensayos metrológicos.
9.5
Dispositivo de salida de
Pulsos para Telemedición
(Sistema AMR)
------ SI

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 75 de 84

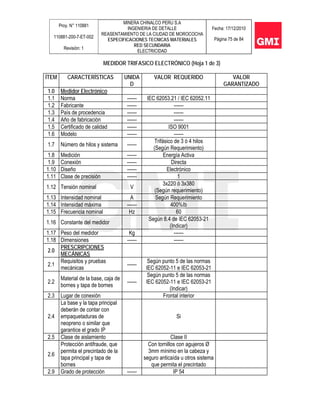

MEDIDOR TRIFASICO ELECTRÓNICO (Hoja 1 de 3)
D
GARANTIZADO
1.0 Medidor Electrónico
1.1 Norma ------ IEC 62053.21 / IEC 62052.11
1.2 Fabricante ------ ------
1.3 País de procedencia ------ ------
1.4 Año de fabricación ------ ------
1.5 Certificado de calidad ------ ISO 9001
1.6 Modelo ------ ------
1.7 Número de hilos y sistema ------
Trifásico de 3 ó 4 hilos
(Según Requerimiento)
1.8 Medición ------ Energía Activa
1.9 Conexión ------ Directa
1.10 Diseño ------ Electrónico
1.11 Clase de precisión ------ 1
1.12 Tensión nominal V
3x220 ó 3x380
(Según requerimiento)
1.13 Intensidad nominal A Según Requerimiento
1.14 Intensidad máxima ------ 400%Ib
1.15 Frecuencia nominal Hz 60
1.16 Constante del medidor
Según 8.4 de IEC 62053-21
(Indicar)
1.17 Peso del medidor Kg ------
1.18 Dimensiones ------ ------
2.0
PRESCRIPCIONES
MECÁNICAS
2.1
mecánicas
------
IEC 62052-11 e IEC 62053-21
2.2
Material de la base, caja de
bornes y tapa de bornes
------
IEC 62052-11 e IEC 62053-21
(Indicar)
2.3 Lugar de conexión Frontal interior
2.4
La base y la tapa principal
deberán de contar con
empaquetaduras de
neopreno o similar que
garantice el grado IP
Si
2.5 Clase de aislamiento Clase II
2.6
Protección antifraude, que
permita el precintado de la
tapa principal y tapa de
bornes
Con tornillos con agujeros Ø
3mm mínimo en la cabeza y
seguro anticaída u otros sistema
que permita el precintado
2.9 Grado de protección ------ IP 54

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 76 de 84

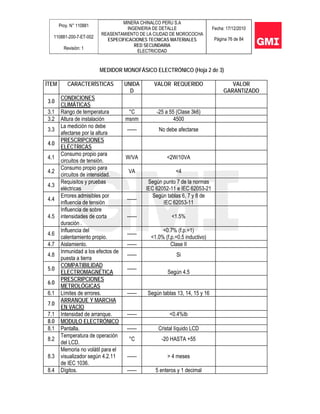

D
GARANTIZADO
3.0
CONDICIONES
CLIMÁTICAS
3.1 Rango de temperatura °C -25 a 55 (Clase 3k6)
3.2 Altura de instalación msnm 4500
3.3
La medición no debe
afectarse por la altura
------ No debe afectarse
4.0
PRESCRIPCIONES
ELÉCTRICAS
4.1
Consumo propio para
circuitos de tensión.
W/VA <2W/10VA
4.2
Consumo propio para
circuitos de intensidad.
VA <4
4.3
eléctricas
Según punto 7 de la normas
IEC 62052-11 e IEC 62053-21
4.4
Errores admisibles por
influencia de tensión
------
Según tablas 6, 7 y 8 de
IEC 62053-11
4.5
Influencia de sobre
intensidades de corta
duración .
------ <1.5%
4.6
Influencia del
calentamiento propio.
------
<0.7% (f.p.=1)
<1.0% (f.p.=0.5 inductivo)
4.7 Aislamiento. ------ Clase II
4.8
Inmunidad a los efectos de
puesta a tierra
------ Si
5.0
COMPATIBILIDAD
ELECTROMAGNÉTICA
------
Según 4.5
6.0
PRESCRIPCIONES
METROLÓGICAS
6.1 Límites de errores. ------ Según tablas 13, 14, 15 y 16
7.0
ARRANQUE Y MARCHA
EN VACÍO
7.1 Intensidad de arranque. ------ <0.4%Ib
8.0 MODULO ELECTRÓNICO
8.1 Pantalla. ------ Cristal líquido LCD
8.2
Temperatura de operación
del LCD.
°C -20 HASTA +55
8.3
Memoria no volátil para el
visualizador según 4.2.11
de IEC 1036.
------ > 4 meses
8.4 Dígitos. ------ 5 enteros y 1 decimal

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 77 de 84
D
GARANTIZADO
9.0
SISTEMA DE MEDICIÓN
ELECTRÓNICA
9.1 Polaridad del sistema. ------ Siempre positivo
9.2
Señalización para
polaridad invertida.
9.4
Dispositivo de salida para
ensayos metrológicos.
9.5
Dispositivo de salida de
Pulsos para Telemedición
(Sistema AMR)
------ SI

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 78 de 84

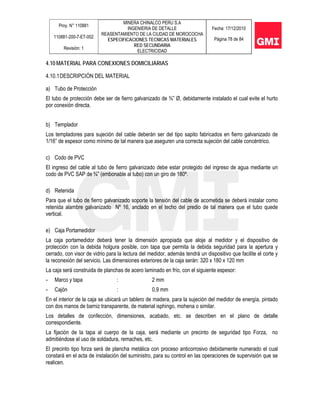

4.10 MATERIAL PARA CONEXIONES DOMICILIARIAS
4.10.1DESCRIPCIÓN DEL MATERIAL
a) Tubo de Protección
El tubo de protección debe ser de fierro galvanizado de ¾” Ø, debidamente instalado el cual evite el hurto
por conexión directa.
b) Templador
Los templadores para sujeción del cable deberán ser del tipo sapito fabricados en fierro galvanizado de
1/16” de espesor como mínimo de tal manera que aseguren una correcta sujeción del cable concéntrico.
c) Codo de PVC
El ingreso del cable al tubo de fierro galvanizado debe estar protegido del ingreso de agua mediante un
codo de PVC SAP de ¾” (embonable al tubo) con un giro de 180º.
d) Retenida
Para que el tubo de fierro galvanizado soporte la tensión del cable de acometida se deberá instalar como
retenida alambre galvanizado Nº 16, anclado en el techo del predio de tal manera que el tubo quede
vertical.
e) Caja Portamedidor
La caja portamedidor deberá tener la dimensión apropiada que aloje al medidor y el dispositivo de
protección con la debida holgura posible, con tapa que permita la debida seguridad para la apertura y
cerrado, con visor de vidrio para la lectura del medidor, además tendrá un dispositivo que facilite el corte y
la reconexión del servicio. Las dimensiones exteriores de la caja serán: 320 x 180 x 120 mm
La caja será construida de planchas de acero laminado en frío, con el siguiente espesor:
- Marco y tapa : 2 mm
- Cajón : 0,9 mm
En el interior de la caja se ubicará un tablero de madera, para la sujeción del medidor de energía, pintado
con dos manos de barniz transparente, de material isphingo, mohena o similar.
Los detalles de confección, dimensiones, acabado, etc. se describen en el plano de detalle
correspondiente.
La fijación de la tapa al cuerpo de la caja, será mediante un precinto de seguridad tipo Forza, no
admitiéndose el uso de soldadura, remaches, etc.
El precinto tipo forza será de plancha metálica con proceso anticorrosivo debidamente numerado el cual
constará en el acta de instalación del suministro, para su control en las operaciones de supervisión que se
realicen.

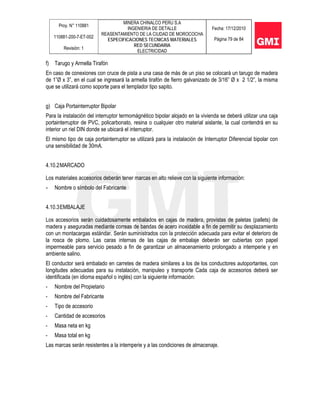

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 79 de 84
f) Tarugo y Armella Tirafón
En caso de conexiones con cruce de pista a una casa de más de un piso se colocará un tarugo de madera
de 1”Ø x 3”, en el cual se ingresará la armella tirafón de fierro galvanizado de 3/16” Ø x 2 1/2”, la misma
que se utilizará como soporte para el templador tipo sapito.
g) Caja Portainterruptor Bipolar
Para la instalación del interruptor termomágnético bipolar alojado en la vivienda se deberá utilizar una caja
portainterruptor de PVC, policarbonato, resina o cualquier otro material aislante, la cual contendrá en su
interior un riel DIN donde se ubicará el interruptor.
El mismo tipo de caja portainterruptor se utilizará para la instalación de Interruptor Diferencial bipolar con
una sensibilidad de 30mA.
4.10.2MARCADO
Los materiales accesorios deberán tener marcas en alto relieve con la siguiente información:
4.10.3EMBALAJE
Los accesorios serán cuidadosamente embalados en cajas de madera, provistas de paletas (pallets) de
madera y aseguradas mediante correas de bandas de acero inoxidable a fin de permitir su desplazamiento
con un montacargas estándar. Serán suministrados con la protección adecuada para evitar el deterioro de
la rosca de plomo. Las caras internas de las cajas de embalaje deberán ser cubiertas con papel
impermeable para servicio pesado a fin de garantizar un almacenamiento prolongado a intemperie y en
ambiente salino.
El conductor será embalado en carretes de madera similares a los de los conductores autoportantes, con
longitudes adecuadas para su instalación, manipuleo y transporte Cada caja de accesorios deberá ser
identificada (en idioma español o inglés) con la siguiente información:
- Nombre del Propietario
- Tipo de accesorio
- Cantidad de accesorios
- Masa neta en kg
- Masa total en kg

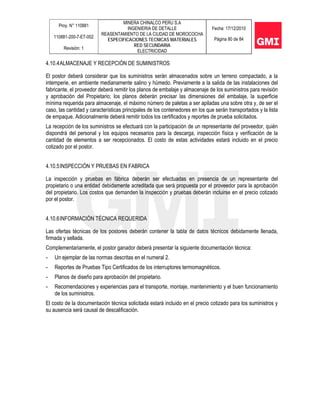

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 80 de 84
4.10.4ALMACENAJE Y RECEPCIÓN DE SUMINISTROS
intemperie, en ambiente medianamente salino y húmedo. Previamente a la salida de las instalaciones del
fabricante, el proveedor deberá remitir los planos de embalaje y almacenaje de los suministros para revisión
y aprobación del Propietario; los planos deberán precisar las dimensiones del embalaje, la superficie
mínima requerida para almacenaje, el máximo número de paletas a ser apiladas una sobre otra y, de ser el
caso, las cantidad y características principales de los contenedores en los que serán transportados y la lista
de empaque. Adicionalmente deberá remitir todos los certificados y reportes de prueba solicitados.
4.10.5INSPECCIÓN Y PRUEBAS EN FABRICA
por el postor.
4.10.6INFORMACIÓN TÉCNICA REQUERIDA
firmada y sellada.
- Un ejemplar de las normas descritas en el numeral 2.
- Reportes de Pruebas Tipo Certificados de los interruptores termomagnéticos.
de los suministros.

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 81 de 84

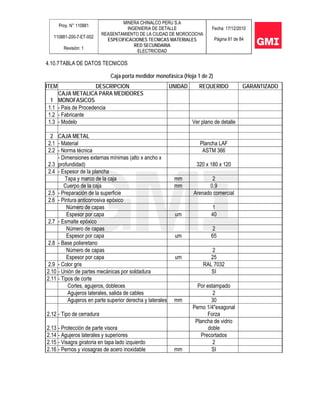

4.10.7TABLA DE DATOS TECNICOS
Caja porta medidor monofásica (Hoja 1 de 2)
ITEM DESCRIPCION UNIDAD REQUERIDO GARANTIZADO
1
CAJA METALICA PARA MEDIDORES
MONOFASICOS
1.1 - Pais de Procedencia
1.2 - Fabricante
1.3 - Modelo Ver plano de detalle
2 CAJA METAL
2.1 - Material Plancha LAF
2.2 - Norma técnica ASTM 366
2.3
- Dimensiones externas mínimas (alto x ancho x
profundidad) 320 x 180 x 120
2.4 - Espesor de la plancha
Tapa y marco de la caja mm 2
Cuerpo de la caja mm 0,9
2.5 - Preparación de la superficie Arenado comercial
2.6 - Pintura anticorrosiva epóxico
Número de capas 1
Espesor por capa um 40
2.7 - Esmalte epóxico
Número de capas 2
2.8 - Base polieretano
Número de capas 2
2.9 - Color gris RAL 7032
2.10 - Unión de partes mecánicas por soldadura SI
2.11 - Tipos de corte
Cortes, agujeros, dobleces Por estampado
Agujeros laterales, salida de cables 2
Agujeros en parte superior derecha y laterales mm 30
2.12 - Tipo de cerradura
Perno 1/4"exagonal
Forza
2.13 - Protección de parte visora
Plancha de vidrio
doble
2.14 - Agujeros laterales y superiores Precortados
2.15 - Visagra giratoria en tapa lado izquierdo 2
2.16 - Pernos y viosagras de acero inoxidable mm SI

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 82 de 84

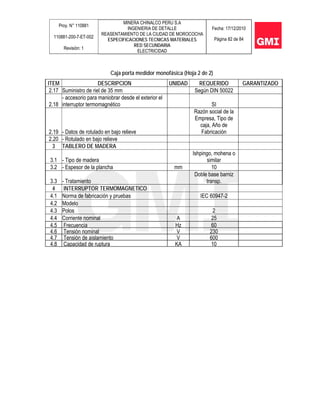

Caja porta medidor monofásica (Hoja 2 de 2)
2.17 Suministro de riel de 35 mm Según DIN 50022
2.18
- accesorio para maniobrar desde el exterior el
interruptor termomagnético SI
2.19 - Datos de rotulado en bajo relieve
Razón social de la
Empresa, Tipo de
caja, Año de
Fabricación
2.20 - Rotulado en bajo relieve
3 TABLERO DE MADERA
3.1 - Tipo de madera
Ishpingo, mohena o
similar
3.2 - Espesor de la plancha mm 10
3.3 - Tratamiento
Doble base barniz
transp.
4 INTERRUPTOR TERMOMAGNETICO
4.1 Norma de fabricación y pruebas IEC 60947-2
4.2 Modelo
4.3 Polos 2
4.4 Corriente nominal A 25
4.5 Frecuencia Hz 60
4.7 Tensión de aislamiento V 600
4.8 Capacidad de ruptura KA 10

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 83 de 84
Caja porta medidor trifásica (Hoja 1 de 2)
1
CAJA METALICA PARA MEDIDORES
MONOFASICOS
1.1 - Pais de Procedencia
1.2 - Fabricante
1.3 - Modelo Ver plano de detalle
2 CAJA METAL
2.1 - Material Plancha LAF
2.2 - Norma técnica ASTM 366
2.3
- Dimensiones externas mínimas (alto x ancho x
profundidad) 400 x 450 x 200
2.4 - Espesor de la plancha
Tapa y marco de la caja mm 2
Cuerpo de la caja mm 0,9
2.5 - Preparación de la superficie Arenado comercial
2.6 - Pintura anticorrosiva epóxica
Número de capas 1
2.7 - Esmalte epóxico
Número de capas 2
2.8 - Base poliuretano
Número de capas 2
2.9 - Color gris RAL 7032
2.10 - Unión de partes mecánicas por soldadura SI
2.11 - Tipos de corte
Cortes, agujeros, dobleces Por estampado
Agujeros laterales, salida de cables 2
Agujeros en parte superior derecha y laterales mm 30
2.12 - Tipo de cerradura
Perno 1/4"exagonal
Forza
2.13 - Protección de parte visora
Plancha de vidrio
doble
2.14 - Agujeros laterales y superiores Precortados
2.15 - Visagra giratoria en tapa lado izquierdo 2
2.16 - Pernos y viosagras de acero inoxidable mm SI

Proy. N° 110881
110881-200-7-ET-002
Revisión: 1
RED SECUNDARIA
ELECTRICIDAD
Fecha: 17/12/2010
Página 84 de 84
Caja porta medidor trifásico (Hoja 2 de 2)
2.17 Suministro de riel de 35 mm Según DIN 50022
2.18
- accesorio para maniobrar desde el exterior el
interruptor termomagnético SI
2.19 - Datos de rotulado en bajo relieve
Razón social de la
Empresa, Tipo de
caja, Año de
Fabricación
2.20 - Rotulado en bajo relieve
3 TABLERO DE MADERA
3.1 - Tipo de madera
Ishpingo, mohena o
similar
3.2 - Espesor de la plancha mm 10
3.3 - Tratamiento
Doble base barniz
transp.
4 INTERRUPTOR TERMOMAGNETICO
4.1 Norma de fabricación y pruebas IEC 60947-2
4.2 Modelo
4.3 Polos 2
4.4 Corriente nominal A 25
4.5 Frecuencia Hz 60
4.7 Tensión de aislamiento V 600
4.8 Capacidad de ruptura KA 10

110881 200-7-et-002-rev1

Más contenido relacionado

La actualidad más candente

Similar a 110881 200-7-et-002-rev1

Último

110881 200-7-et-002-rev1
