El documento describe tres formas de conectar elementos en un circuito eléctrico: en serie, en paralelo y de forma mixta. La conexión en serie implica que los elementos comparten el mismo cable uno tras otro y la intensidad de corriente es la misma para todos, mientras que la tensión se reparte entre ellos. La conexión en paralelo divide el cable en ramas individuales para cada elemento y la corriente se distribuye entre las ramas, manteniendo la misma tensión para todos. La conexión mixta combina elementos en serie y paralelo.

1. Mª Teresa Martínez Urdiales

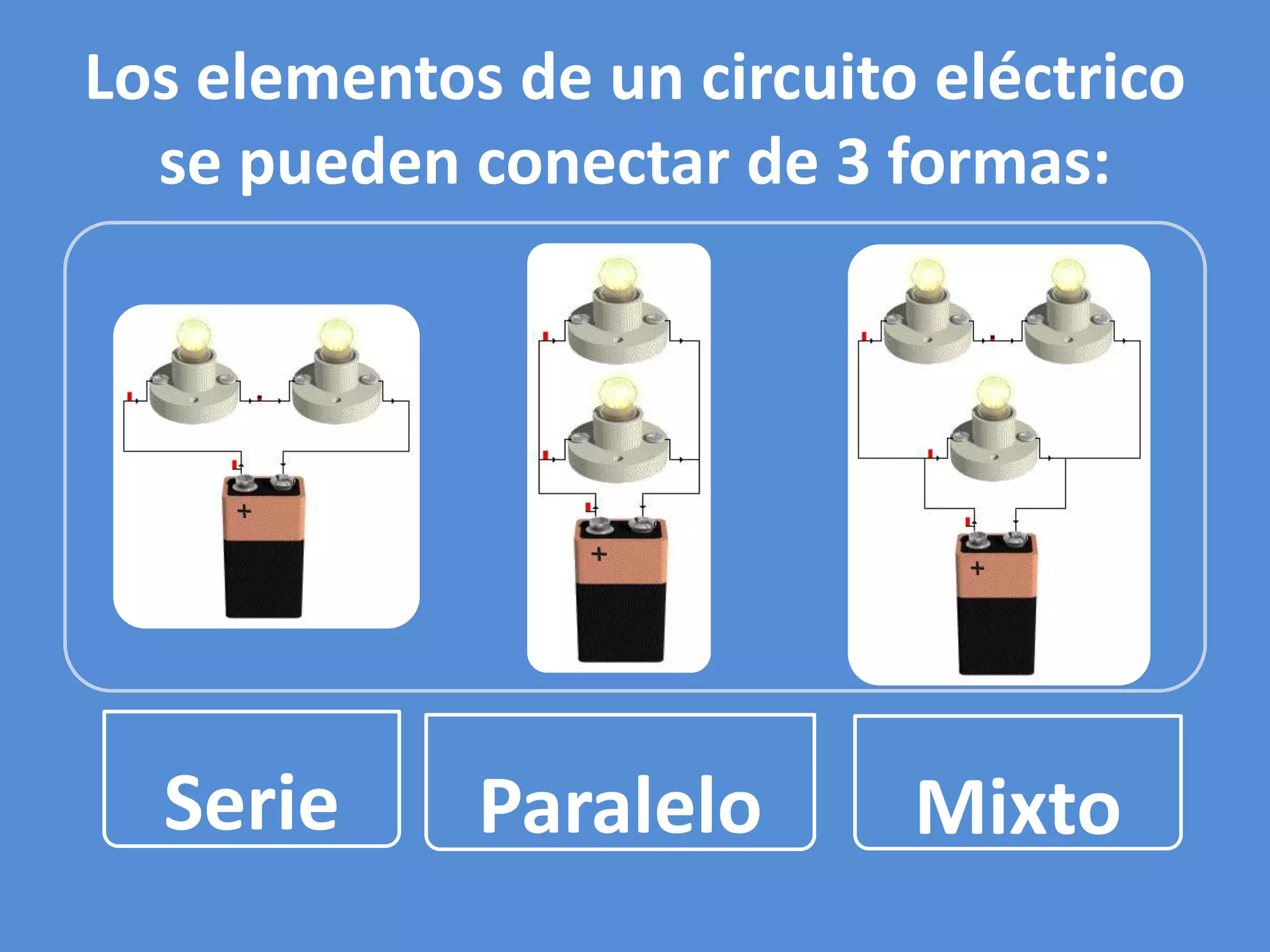

2. Los elementos de un circuito eléctrico
se pueden conectar de 3 formas:
Serie Paralelo Mixto

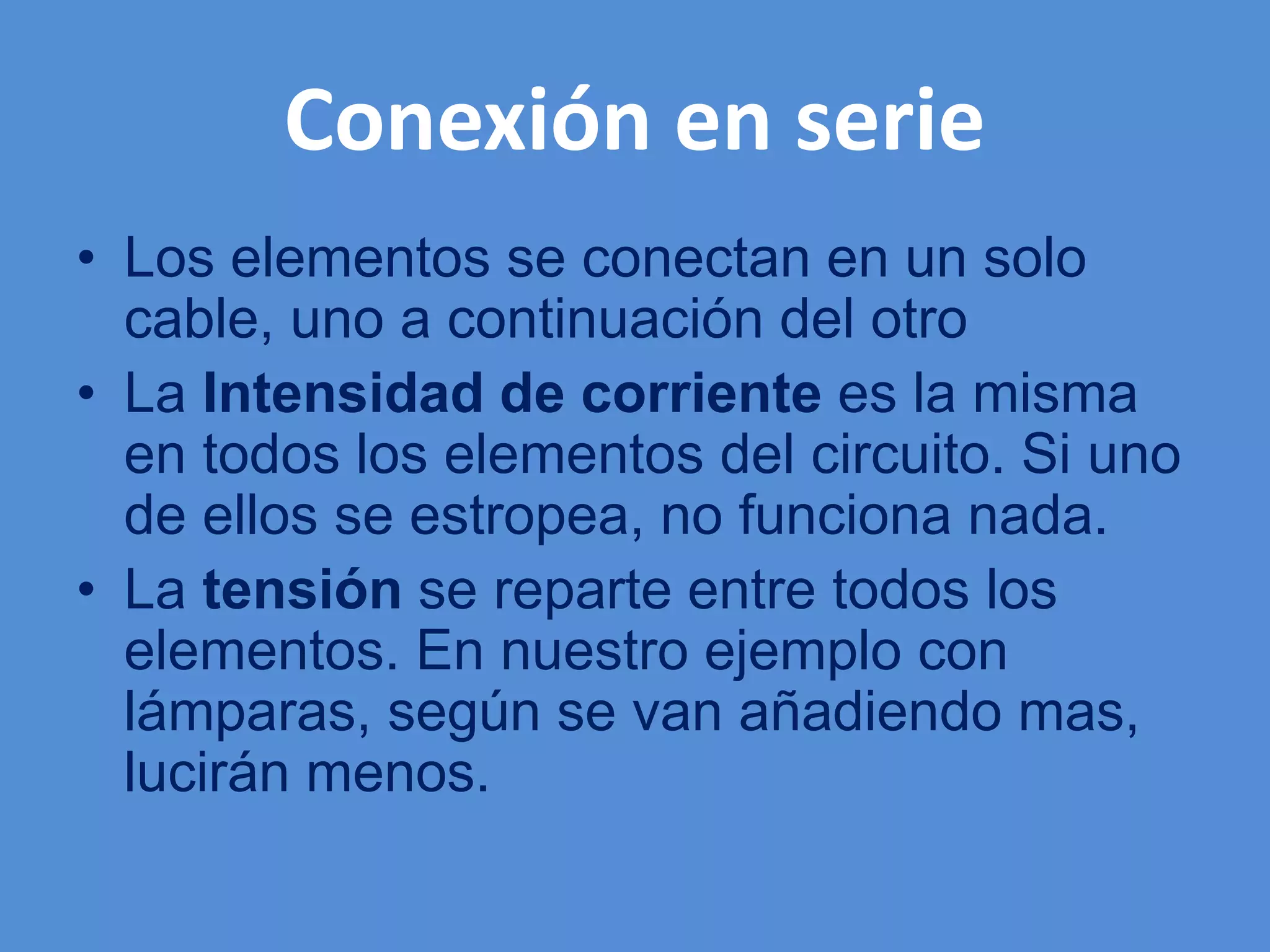

3. Conexión en serie
• Los elementos se conectan en un solo
cable, uno a continuación del otro
• La Intensidad de corriente es la misma
en todos los elementos del circuito. Si uno
de ellos se estropea, no funciona nada.
• La tensión se reparte entre todos los
elementos. En nuestro ejemplo con
lámparas, según se van añadiendo mas,
lucirán menos.

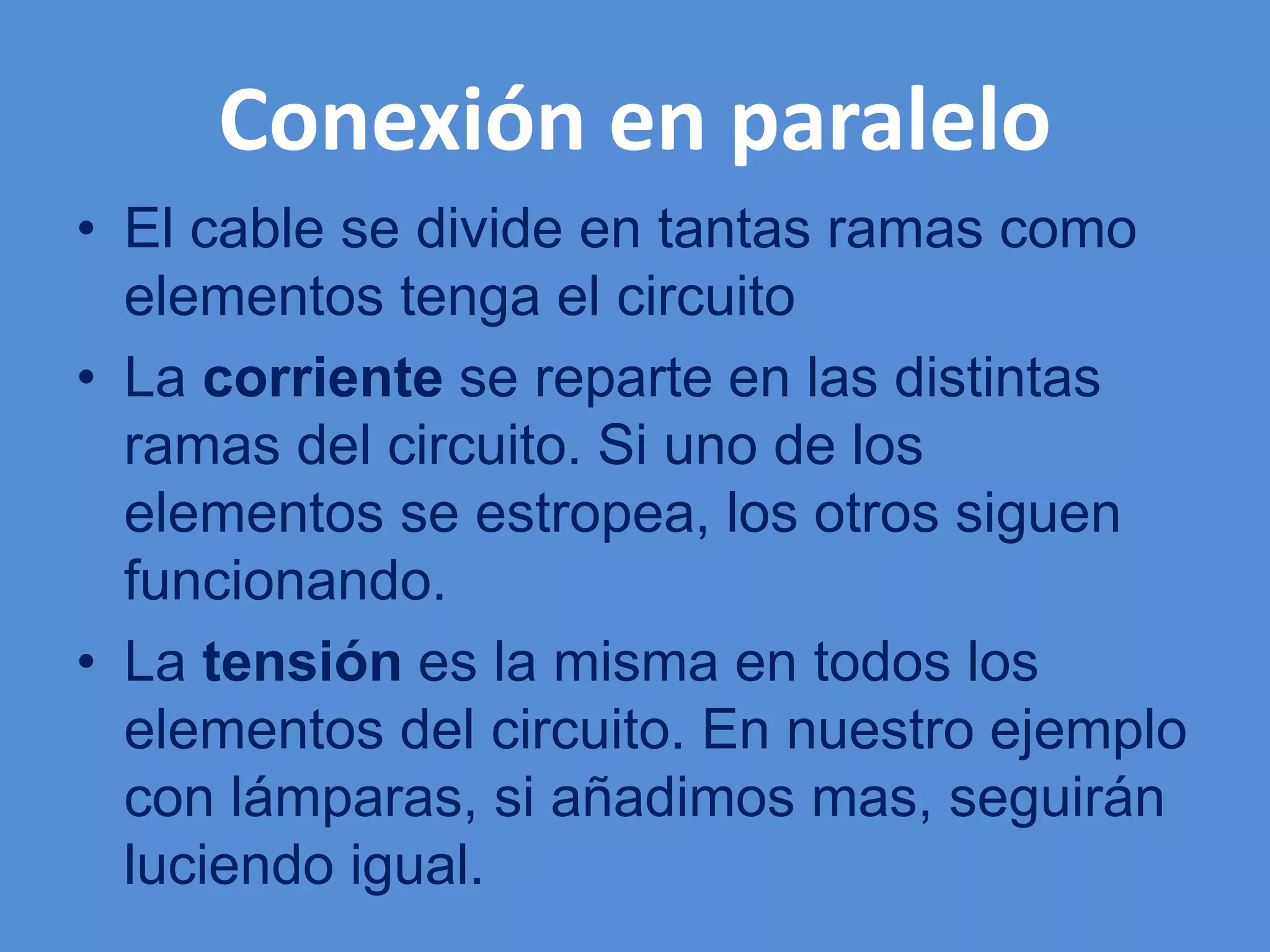

4. Conexión en paralelo
• El cable se divide en tantas ramas como
elementos tenga el circuito
• La corriente se reparte en las distintas
ramas del circuito. Si uno de los
elementos se estropea, los otros siguen
funcionando.
• La tensión es la misma en todos los
elementos del circuito. En nuestro ejemplo
con lámparas, si añadimos mas, seguirán
luciendo igual.

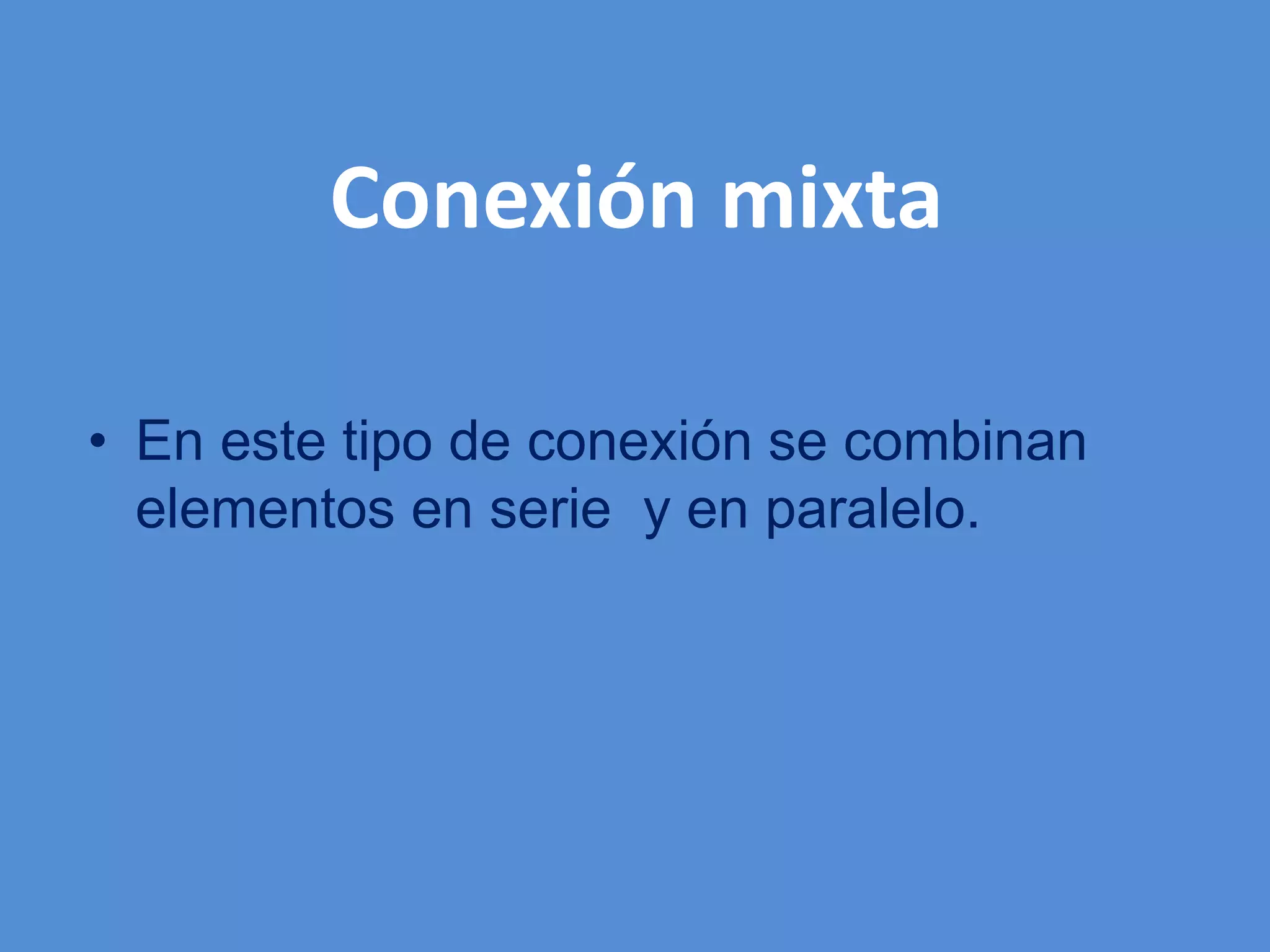

5. Conexión mixta
• En este tipo de conexión se combinan
elementos en serie y en paralelo.
