Explicación del algoritmo del Clustering K-Means.
Incluye un ejemplo numérico con la explicación matemática
Puedes ver el video de la explicación en https://www.youtube.com/watch?v=n98fnSEoRiM&t=265s
o visitar mi página en www.rociochavezml.com

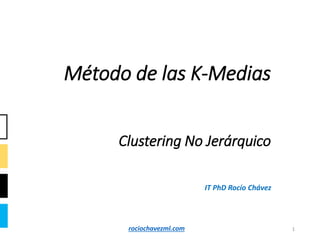

1. Método de las K-Medias
Clustering No Jerárquico
1
IT PhD Rocío Chávez
rociochavezml.com
2. Temas
- Algoritmo K-Means
- Ventajas y Desventajas
- Algunas variantes del K-Means
- Algunas técnicas para determinar la cantidad de clusters
- Cohesión y separación de Clusters
- Acciones previas al análisis con k-Means
- Diferentes formas de inicializar el algoritmo
- Ejemplo numérico con centroides iniciales cercanos
- Ejemplo numérico con centroides iniciales alejados
rociochavezml.com
3. SEGMENTACIÓN DE CLIENTES
PARA CAMPAÑAS DE
MARKETING
DETECCIÓN DE GENES
QUE SE COMPORTAN DE
LA MISMA MANERA
ANÁLISIS DE RELACIONES
EN LAS REDES SOCIALES
AGRUPACIÓN DE
DOCUMENTOS
RECOMENDACIONES
MUSICALES O DE
CONTENIDOS
Usos del
Aprendizaje
No Supervisado
rociochavezml.com
4. Clustering
K-Means
4
Método no supervisado que sirve para hacer
agrupaciones de objetos o individuos en base
a la similitud de sus características
Se busca formar clusters compactos y bien definidos
rociochavezml.com
5. Ventajas
Es fácil de implementar
Es útil cuando queremos segmentar grandes volúmenes de datos (Cuando
se trata de big data se utilizan variantes como el Mini-Batch K-Means)
Computacionalmente es menos costoso que el clustering Jerárquico
Ha sido ampliamente utilizado en bases de datos reales con buenos
resultados
5rociochavezml.com
6. Desventajas
Necesitamos conocer de antemano la cantidad de clusters a formar
Debido a que crea los grupos en base a las distancias entre los individuos,
solamente maneja variables numéricas.
La calidad de los clusters depende en gran medida de los valores con los que
se inicializa el algoritmo
Puede ser que se obtenga un resultado que sea óptimo localmente pero no
globalmente
El resultado se vé muy afectado por los outliers
6rociochavezml.com
8. Óptimos
Locales vs.
Globales
8
Imagen tomada de Fränti, P., & Sieranoja, S. (2019). How much can k-means be improved by using better initialization
and repeats?. Pattern Recognition, 93, 95-112.
rociochavezml.com
9. Algunas
Variantes de
K-Means
K-Modas:
- Utiliza modas en lugar de medias
- Maneja Variables Categóricas
K-Medoids:
- Es más robusto al ruido y a los valores atípicos
- En lugar de utilizar centroides, utiliza individuos que se encuentran
más centrados con respecto al cluster (medianas)
Mini-Batch K-Means: Utilizado en Big Data
- Divide las bases de datos en subconjuntos que se van procesando
en cada paso del algoritmo
9rociochavezml.com
10. Cuando
No es óptimo
K-Means?
10
Para más información visita https://scikit-learn.org/stable/auto_examples/cluster/plot_cluster_comparison.html
Clusters de diferentes tamaños, formas y densidades
rociochavezml.com
11. Cohesión y
Separación
de Clusters
11
Cohesión
Separación
Mide la cohesión que hay en los clusters, es decir, distancia que hay entre
un individuo y los demás individuos que se encuentran en un mismo
cluster (Distancia Intra-Cluster)
Mide la distancia que hay entre individuos se encuentran en clusters
diferentes. (Distancia Inter-Cluster)
rociochavezml.com
12. Criterio de la
Inercia
12
Imagen tomada de: http://www.diegocalvo.es/analisis-cluster-no-jerarquico-k-means-en-r/
rociochavezml.com
13. Centro de
Gravedad
Total
13
𝑔 =
1
𝑛
𝑖=1
𝑛
𝑥𝑖
En donde:
𝑥𝑖 = Es el vector del i-ésimo individuo
Promedio vectorial de todos los individuos
Centro de Gravedad Total
𝑛 = Cantidad de individuos
𝑔
rociochavezml.com
14. Inercia
Total
14
En donde:
𝑥𝑖 = Es el vector del i-ésimo individuo
Promedio de las distancias que hay entre los
individuos y el centro de gravedad total
InerciaTotal
𝐼 =
1
𝑛
𝑖=1
𝑛
||𝑥𝑖 − 𝑔||2
𝑔 = Centro de gravedad total
𝑛 = Cantidad de individuos
rociochavezml.com
15. Centro de
Gravedad
De un Cluster
15
Centro de Gravedad de un Cluster
En donde:
𝑥𝑖 = Es el vector del i-ésimo individuo
𝑘 = Es el número de Clusters
𝑔 𝑘 =
1
|𝐶 𝑘|
𝑖∈𝐶 𝑘
𝑥𝑖
Promedio vectorial de los individuos que
pertenecen a un cluster
|𝐶 𝑘| = Cantidad de individuos contenidos
en el k-ésimo cluster
rociochavezml.com
16. Inercia
Inter-Clases
16
Inercia Inter-Clases
(Between Partitions)
En donde:
𝑛 = Cantidad de individuos
Promedio de las distancias que hay entre los
centros de gravedad de los clusters
|𝐶 𝑘| = Cantidad de individuos contenidos
en el k-ésimo cluster
𝐵(𝑃) = 𝑘=1
𝑘 |𝐶 𝑘|
𝑛
| 𝑔 𝑘 − 𝑔 |2
𝑔 = Centro de gravedad total
𝑔 𝑘 = Centro de gravedad del k-ésimo Cluster
𝑘 = Es el número de Clusters
rociochavezml.com
17. Inercia
Intra-Clases
17
Inercia Intra-Clases
(Within Partitions)
En donde:
Promedio de las distancias que hay entre los individuos y
el centro de gravedad del cluster al que pertenecen
𝑊 𝑃 =
1
𝑛
𝑘=1
𝑘
𝑖∈𝐶 𝑘
| 𝑥𝑖 − 𝑔 𝑘 |2
𝑛 = Cantidad de individuos
𝑔 𝑘 = Centro de gravedad del k-ésimo Cluster
𝑘 = Es el número de Clusters
𝑥𝑖 = Es el vector del i-ésimo individuo
𝐶 𝑘 = Es el k-ésimo cluster
rociochavezml.com
19. Acciones
Previas para
K-Means
- Remover Outliers
- Normalizar valores en caso de que estos no sean
comparables
- Determinar la cantidad de Clusters a formar
19rociochavezml.com
21. 21
La cantidad de clusters a crear puede depender
entre otras cosas de:
Cantidad de
Clusters a
crear
La estrategia del negocio
Las limitaciones del sistema que estamos
analizando
Técnicas de validación de clusters
Sin información previa:
rociochavezml.com
22. 22
ANALISIS DE COMPONENTES PRINCIPALES
Visualización
de los datos
Valores Normalizados
rociochavezml.com
23. 23
Codo de Jambú
Coeficiente de Silueta
Indice de Dunn
Técnicas para
Determinar la
cantidad de
Clusters
Aplicar Clustering Jerárquico a una
muestra tomada aleatoriamente
Davies-Bouldin Index
rociochavezml.com
32. 32
Pasos del Algoritmo K-Means
y
Tres Formas Diferentes de Inicializarlo
rociochavezml.com
33. Clustering
K-Means
Pasos del Método K-Means
Inicialización 1
33
3) Asignar a cada individuo el número de
cluster cuyo centroide esté más cercano
2) Calcular los centroides de los clusters,
es decir, el valor promedio que tienen los
individuos que los conforman, en cada una
de las características.
1) Asignar aleatoriamente un número de
cluster a cada individuo.
Se repiten los pasos 2 y 3 hasta que se
cumpla el criterio de convergencia del
algoritmo
Imagen tomada de: James, Gareth, et al. An introduction to statistical learning. Vol. 112. New York: springer, 2013.
rociochavezml.com
34. Clustering
K-Means
Pasos del Método K-Means
Inicialización 2
34
4) Re-asignar a cada individuo el número
de cluster cuyo centroide esté más cercano
2) Calcular las distancias entre cada uno
de los individuos restantes y los k
centroides asignados aleatoriamente para
asignarlos al cluster más cercano.
1) Asignar aleatoriamente k individuos para
que sean los centroides de los clusters a
formar.
Se repiten los pasos 3 y 4 hasta que se cumpla el criterio de convergencia
del algoritmo
3) Calcular los centroides de los clusters,
es decir, el valor promedio que tienen los
individuos que los conforman, en cada una
de las características.
rociochavezml.com
35. Clustering
K-Means
Pasos del Método K-Means
Inicialización 3
35
4) Re-asignar a cada individuo el número
de cluster cuyo centroide esté más cercano
2) Calcular las distancias entre cada uno
de los individuos restantes y los k
centroides asignados aleatoriamente para
asignarlos al cluster más cercano.
1) Asignar k individuos para que sean los
centroides de los clusters a formar
utilizando el método k-means++
Se repiten los pasos 3 y 4 hasta que se cumpla el criterio de convergencia
del algoritmo
3) Calcular los centroides de los clusters,
es decir, el valor promedio que tienen los
individuos que los conforman, en cada una
de las características.
rociochavezml.com
36. 36
Imágenes tomadas de https://www.analyticsvidhya.com/blog/2019/08/comprehensive-guide-k-means-
clustering/#k-means-clustering-python-code
Datos a Agrupar
Primer Centroide
Segundo Centroide Tercer Centroide
Distancias entre los
puntos y el centroide
Distancias entre cada punto
y su centroide más cercano
Asignando los
centroides con
K-Means++
rociochavezml.com
37. Criterios de
Convergencia
37
2) El valor de la inercia intra-clases es menor a
un valor de tolerancia dado
1) Los individuos ya no son reasignados a otro
cluster
3) Se lleva a cabo una cantidad determinada
de iteraciones
rociochavezml.com
42. 42
Distancia Euclidea entre el Individuo 1 y los 3 Centroides
asignados aleatoriamente
Distancia a
los centroides Calcular las distancias entre cada uno de los individuos
restantes y los k centroides asignados aleatoriamente
para asignarlos al cluster más cercano.
Paso 2 del Algoritmo
rociochavezml.com
43. 43
Distancia entre cada Individuo y los 3 Centroides asignados
aleatoriamente
Cálculo de
Distancias Calcular las distancias entre cada uno de los individuos
restantes y los k centroides asignados aleatoriamente
para asignarlos al cluster más cercano.
Paso 2 del Algoritmo (Cont)
rociochavezml.com
44. 44
Asignando a cada Individuo al centroide más cercano
Asignación de
Clusters Calcular las distancias entre cada uno de los individuos
restantes y los k centroides asignados aleatoriamente
para asignarlos al cluster más cercano.
Paso 2 del Algoritmo (Cont)
rociochavezml.com
45. 45
Cálculo de
Centroides
Paso 3 del Algoritmo
Calcular los centroides de los clusters, es decir, el
valor promedio que tienen los individuos que los
conforman, en cada una de las características.
rociochavezml.com
46. 46
Reasignando a cada Individuo al centroide más cercano
Calculo de
Distancias y
Asignación
Paso 4 del Algoritmo
Reasignar a cada individuo el número de cluster
cuyo centroide esté más cercano
rociochavezml.com
47. 47
Reasignando a cada Individuo al centroide más cercano
Asignación de
Clusters
Paso 4 del Algoritmo (Cont.)
Reasignar a cada individuo el número de cluster
cuyo centroide esté más cercano
rociochavezml.com
48. 48
Calculo de
Distancias y
Asignación
Pasos 3 y 4 del Algoritmo
Calcular los centroides de los clusters, es decir, el
valor promedio que tienen los individuos que los
conforman, en cada una de las características y
reasignar los clusters
rociochavezml.com
49. 49
Reasignando a cada Individuo al centroide más cercano
Asignación de
Clusters
Paso 4 del Algoritmo (Cont.)
Reasignar a cada individuo el número de cluster
cuyo centroide esté más cercano
rociochavezml.com
51. 51
Utilizando centroides iniciales alejados
Cálculo de
Distancias Asignar k individuos para que sean los centroides
de los clusters a formar utilizando el método k-
means++
Paso 1 del Algoritmo
rociochavezml.com
52. 52
Distancia entre cada Individuo y los 3 Centroides asignados
inicialmente
Calculo de
Distancias y
Asignación
Calcular las distancias entre cada uno de los individuos
restantes y los k centroides asignados aleatoriamente
para asignarlos al cluster más cercano.
Paso 2 del Algoritmo
rociochavezml.com
53. 53
Asignando a cada Individuo al centroide más cercano
Asignación de
Clusters Calcular las distancias entre cada uno de los individuos
restantes y los k centroides asignados aleatoriamente
para asignarlos al cluster más cercano.
Paso 2 del Algoritmo (Cont)
rociochavezml.com
54. 54
Cálculo de
Centroides
Paso 3 del Algoritmo
Calcular los centroides de los clusters, es decir, el
valor promedio que tienen los individuos que los
conforman, en cada una de las características.
Los centroides son el valor
promedio de las características
de los individuos contenidos en
cada cluster
rociochavezml.com
55. 55
Reasignando a cada Individuo al centroide más cercano
Calculo de
Distancias y
Asignación
Paso 4 del Algoritmo
Reasignar a cada individuo el número de cluster
cuyo centroide esté más cercano
rociochavezml.com
56. 56
Asignación
del Cluster
Reasignando a cada Individuo al centroide más cercano
Paso 4 del Algoritmo (Cont.)
Reasignar a cada individuo el número de cluster
cuyo centroide esté más cercano
rociochavezml.com
57. 57
Cálculo de
Centroides
Paso 3 del Algoritmo
Calcular los centroides de los clusters, es decir, el
valor promedio que tienen los individuos que los
conforman, en cada una de las características.
rociochavezml.com
58. 58
Calculo de
Distancias y
Asignación
Pasos 3 y 4 del Algoritmo
Calcular los centroides de los clusters, es decir, el
valor promedio que tienen los individuos que los
conforman, en cada una de las características y
reasignar los clusters
rociochavezml.com
59. 59
Reasignando a cada Individuo al centroide más cercano
Asignación
de Clusters
Paso 4 del Algoritmo (Cont.)
Reasignar a cada individuo el número de cluster
cuyo centroide esté más cercano
rociochavezml.com
60. 60
Cálculo de
Centroides
Paso 3 del Algoritmo
Calcular los centroides de los clusters, es decir, el
valor promedio que tienen los individuos que los
conforman, en cada una de las características.
rociochavezml.com
61. 61
Calculo de
Distancias y
Asignación
Pasos 3 y 4 del Algoritmo
Calcular los centroides de los clusters, es decir, el
valor promedio que tienen los individuos que los
conforman, en cada una de las características y
reasignar los clusters
rociochavezml.com
62. 62
Reasignando a cada Individuo al centroide más cercano
Asignación
de Clusters
Paso 4 del Algoritmo (Cont.)
Reasignar a cada individuo el número de cluster
cuyo centroide esté más cercano
rociochavezml.com
