Este documento describe los procedimientos y resultados de análisis granulométricos realizados en arena y grava para determinar su adecuación para la fabricación de concreto. Se llevó a cabo el tamizado de muestras de ambos materiales y se graficaron y calcularon sus curvas granulométricas. Los resultados mostraron que la arena tenía una graduación pobre, mientras que la grava también era mal graduada al salirse de los parámetros establecidos.

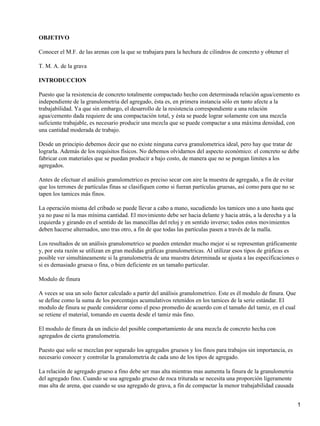

1. OBJETIVO
Conocer el M.F. de las arenas con la que se trabajara para la hechura de cilindros de concreto y obtener el
T. M. A. de la grava
INTRODUCCION
Puesto que la resistencia de concreto totalmente compactado hecho con determinada relación agua/cemento es
independiente de la granulometria del agregado, ésta es, en primera instancia sólo en tanto afecte a la
trabajabilidad. Ya que sin embargo, el desarrollo de la resistencia correspondiente a una relación
agua/cemento dada requiere de una compactación total, y ésta se puede lograr solamente con una mezcla
suficiente trabajable, es necesario producir una mezcla que se puede compactar a una máxima densidad, con
una cantidad moderada de trabajo.
Desde un principio debemos decir que no existe ninguna curva granulometrica ideal, pero hay que tratar de
lograrla. Además de los requisitos físicos. No debemos olvidarnos del aspecto económico: el concreto se debe
fabricar con materiales que se puedan producir a bajo costo, de manera que no se pongan limites a los
agregados.
Antes de efectuar el análisis granulometrico es preciso secar con aire la muestra de agregado, a fin de evitar
que los terrones de partículas finas se clasifiquen como si fueran partículas gruesas, así como para que no se
tapen los tamices más finos.
La operación misma del cribado se puede llevar a cabo a mano, sucudiendo los tamices uno a uno hasta que
ya no pase ni la mas mínima cantidad. El movimiento debe ser hacia delante y hacia atrás, a la derecha y a la
izquierda y girando en el sentido de las manecillas del reloj y en sentido inverso; todos estos movimientos
deben hacerse alternados, uno tras otro, a fin de que todas las partículas pasen a través de la malla.
Los resultados de un análisis granulometrico se pueden entender mucho mejor si se representan gráficamente
y, por esta razón se utilizan en gran medidas gráficas granulometricas. Al utilizar esos tipos de gráficas es
posible ver simultáneamente si la granulometria de una muestra determinada se ajusta a las especificaciones o
si es demasiado gruesa o fina, o bien deficiente en un tamaño particular.
Modulo de finura
A veces se usa un solo factor calculado a partir del análisis granulometrico. Este es él modulo de finura. Que
se define como la suma de los porcentajes acumulativos retenidos en los tamices de la serie estándar. El
modulo de finura se puede considerar como el peso promedio de acuerdo con el tamaño del tamiz, en el cual
se retiene el material, tomando en cuenta desde el tamiz más fino.
El modulo de finura da un indicio del posible comportamiento de una mezcla de concreto hecha con
agregados de cierta granulometria.
Puesto que solo se mezclan por separado los agregados gruesos y los finos para trabajos sin importancia, es
necesario conocer y controlar la granulometria de cada uno de los tipos de agregado.
La relación de agregado grueso a fino debe ser mas alta mientras mas aumenta la finura de la granulometria
del agregado fino. Cuando se usa agregado grueso de roca triturada se necesita una proporción ligeramente
mas alta de arena, que cuando se usa agregado de grava, a fin de compactar la menor trabajabilidad causada
1

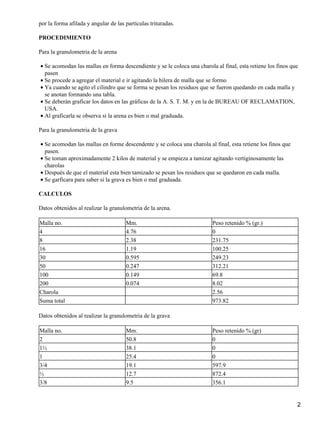

2. por la forma afilada y angular de las partículas trituradas.
PROCEDIMIENTO
Para la granulometria de la arena
• Se acomodan las mallas en forma descendiente y se le coloca una charola al final, esta retiene los finos que
pasen
• Se procede a agregar el material e ir agitando la hilera de malla que se formo
• Ya cuando se agito el cilindro que se forma se pesan los residuos que se fueron quedando en cada malla y
se anotan formando una tabla.
• Se deberán graficar los datos en las gráficas de la A. S. T. M. y en la de BUREAU OF RECLAMATION,
USA.
• Al graficarla se observa si la arena es bien o mal graduada.
Para la granulometria de la grava
• Se acomodan las mallas en forme descendente y se coloca una charola al final, esta retiene los finos que
pasen.
• Se toman aproximadamente 2 kilos de material y se empieza a tamizar agitando vertiginosamente las
charolas
• Después de que el material esta bien tamizado se pesan los residuos que se quedaron en cada malla.
• Se garficara para saber si la grava es bien o mal graduada.
CALCULOS
Datos obtenidos al realizar la granulometria de la arena.
Malla no. Mm. Peso retenido % (gr.)
4 4.76 0
8 2.38 231.75
16 1.19 100.25
30 0.595 249.23
50 0.247 312.21
100 0.149 69.8
200 0.074 8.02
Charola 2.56
Suma total 973.82
Datos obtenidos al realizar la granulometria de la grava
Malla no. Mm. Peso retenido % (gr)
2 50.8 0
1½ 38.1 0
1 25.4 0
3/4 19.1 597.9
½ 12.7 872.4
3/8 9.5 356.1
2

3. 4 4.76 148.93
Charola 9.3
Suma total 1984.63

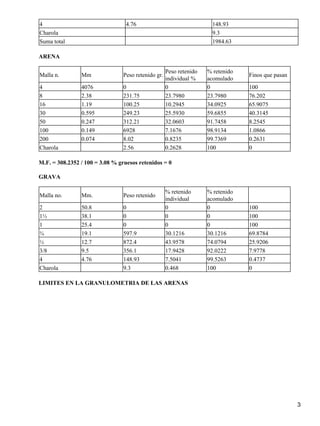

ARENA
Peso retenido % retenido
Malla n. Mm Peso retenido gr. Finos que pasan
individual % acomulado
4 4076 0 0 0 100
8 2.38 231.75 23.7980 23.7980 76.202
16 1.19 100.25 10.2945 34.0925 65.9075
30 0.595 249.23 25.5930 59.6855 40.3145
50 0.247 312.21 32.0603 91.7458 8.2545
100 0.149 6928 7.1676 98.9134 1.0866
200 0.074 8.02 0.8235 99.7369 0.2631
Charola 2.56 0.2628 100 0
M.F. = 308.2352 / 100 = 3.08 % gruesos retenidos = 0
GRAVA
% retenido % retenido
Malla no. Mm. Peso retenido
individual acomulado
2 50.8 0 0 0 100
1½ 38.1 0 0 0 100
1 25.4 0 0 0 100
¾ 19.1 597.9 30.1216 30.1216 69.8784
½ 12.7 872.4 43.9578 74.0794 25.9206
3/8 9.5 356.1 17.9428 92.0222 7.9778
4 4.76 148.93 7.5041 99.5263 0.4737
Charola 9.3 0.468 100 0

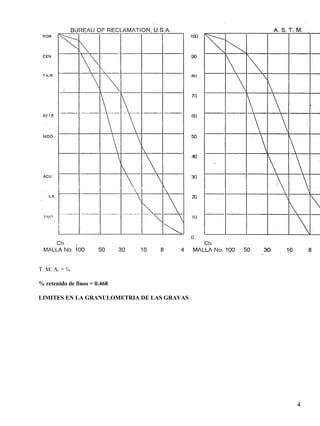

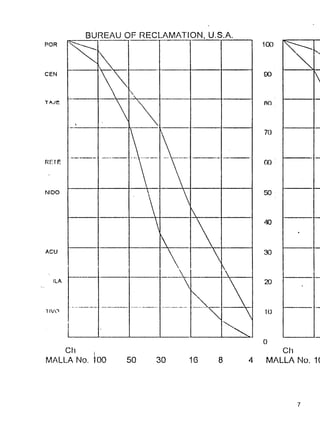

LIMITES EN LA GRANULOMETRIA DE LAS ARENAS
3

4. T. M. A. = ¾
% retenido de finos = 0.468

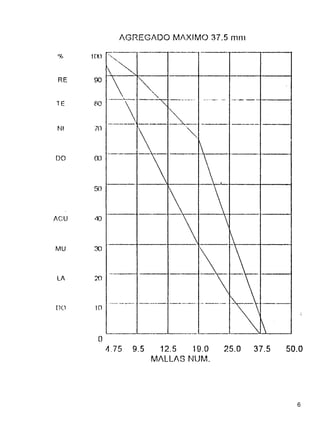

LIMITES EN LA GRANULOMETRIA DE LAS GRAVAS
4

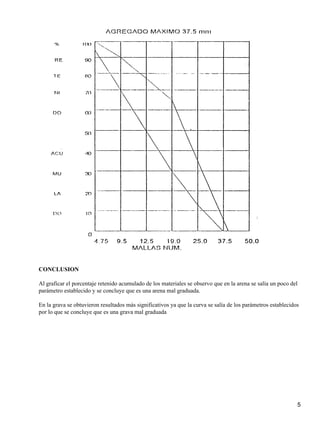

5. CONCLUSION
Al graficar el porcentaje retenido acumulado de los materiales se observo que en la arena se salía un poco del
parámetro establecido y se concluye que es una arena mal graduada.
En la grava se obtuvieron resultados más significativos ya que la curva se salía de los parámetros establecidos
por lo que se concluye que es una grava mal graduada
