El documento presenta el diseño de una losa maciza de hormigón armado. Se proporcionan los datos del proyecto como las dimensiones de la losa, las cargas vivas y muertas, y las propiedades del material. Luego, se realizan los cálculos para determinar el espesor requerido, las cargas totales, los momentos y cortes, y el refuerzo necesario. Finalmente, se verifican las deflexiones y el agrietamiento para comprobar que la losa cumple con los requisitos estructurales.

1. UNIVERSIDAD CENTRAL DEL ECUADOR
FACULTAD DE INGENIERÍA, CIENCIAS FISICAS Y MATEMÁTICA
CARRERA DE INGENIERIA CIVIL
HORMIGÓN ARMADO II
TEMA:
 LOSA MACISA
NOMBRE: OTAVALO ALBA JOSÉ HOMERO
SEMESTRE: SEXTO
PARALELO: TERCERO
FECHA DE ENTREGA: 03/12/2012

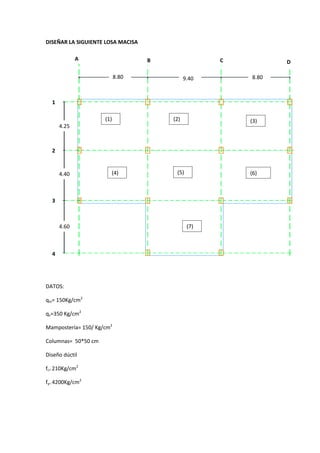

2. DISEÑAR LA SIGUIENTE LOSA MACISA
A B C D
8.80 9.40 8.80
1
(1) (2) (3)
4.25 (1)
2
4.40 (4) (5) (6)
6)
3
4.60 (7)
4
DATOS:
qm= 150Kg/cm2
qv=350 Kg/cm2
Mampostería= 150/ Kg/cm2
Columnas= 50*50 cm
Diseño dúctil
fc= 210Kg/cm2
fy= 4200Kg/cm2

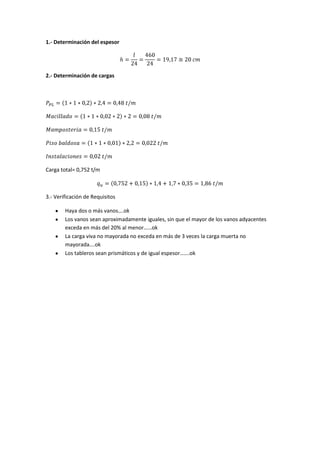

3. 1.- Determinación del espesor
2.- Determinación de cargas
Carga total= 0,752 t/m
3.- Verificación de Requisitos
Haya dos o más vanos….ok
Los vanos sean aproximadamente iguales, sin que el mayor de los vanos adyacentes
exceda en más del 20% al menor……ok
La carga viva no mayorada no exceda en más de 3 veces la carga muerta no
mayorada….ok
Los tableros sean prismáticos y de igual espesor…….ok

4. 4.- Cálculo de momentos
Franja 1
qu
4,25 m 4,40 m

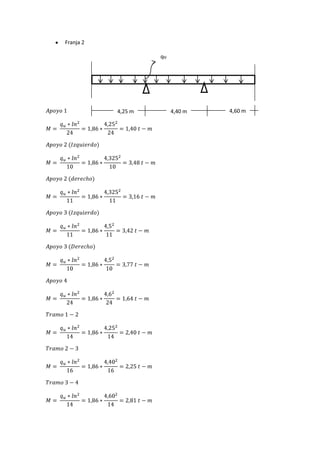

5. Franja 2
qu
4,25 m 4,40 m 4,60 m

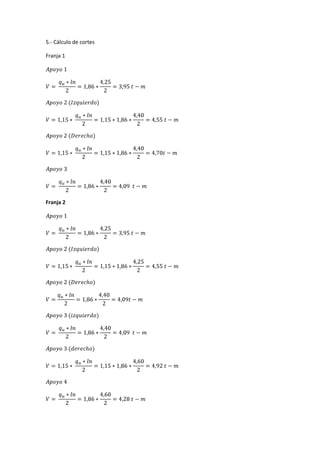

6. 5.- Cálculo de cortes
Franja 1
Franja 2

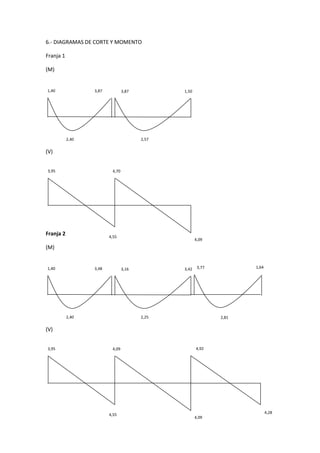

7. 6.- DIAGRAMAS DE CORTE Y MOMENTO
Franja 1
(M)
1,40 3,87 3,87 1,50
2,40 2,57
(V)
3,95 4,70
1,40 1,40
Franja 2 4,55
4,09
1,40
(M) 1,40
1,40 3,48 3,16 3,42 3,77 1,64
2,40 2,25 2,81
(V)
3,95 4,09 4,92
1,40 4,09
4,09
4,55 4,28
4,09
1,40
1,40

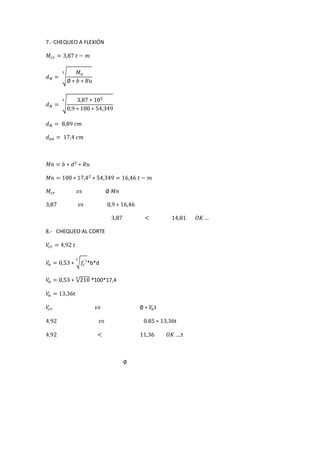

8. 7.- CHEQUEO A FLEXIÓN
8.- CHEQUEO AL CORTE
*b*d
*100*17,4
t
t
t
t

9. 9.- CALCULO DEL ACERO DE REFUERZO
APOYO Mu dex k= Mu/(F.b.d^2.f´c) w=(1-(1,236k)^1/2)/1,18 r=f´c/fy As= r.b.d As.min VARRILLAS
O COMERCIALES
(Ton- (cm) - - - (cm2) (cm2)
TRAMO
m)
FRANJA I
1 1,4 17,4 0,02447 0,024830021 0,0012 2,16 5,80 1F12 mm
cm2 C/16,67 cm
1-2 2,4 0,04194 0,043034854 0,0022 3,74
2 3,87 0,06763 0,070570032 0,0035 6,14
2-3 2,57 0,04491 0,046170807 0,0023 4,02
3 1,5 0,02621 0,026632335 0,0013 2,32
APOYO Mu dex k= Mu/(F.b.d^2.f´c) w=(1-(1,236k)^1/2)/1,18 r=f´c/fy As= r.b.d As.min VARRILLAS
O COMERCIALES
(Ton- (cm) - - - (cm2) (cm2)
TRAMO
m)
1 1,4 17,4 0,02447 0,02483 0,0012 2,16 5,80 1F12 mm
FRANJA II
1-2 2,4 0,04194 0,04303 0,0022 3,74 cm2 C/16,67 cm
2 3,48 0,06082 0,06317 0,0032 5,50
2-3 2,25 0,03932 0,04028 0,0020 3,50
3 3,77 0,06588 0,06867 0,0034 5,97
3-4 2,81 0,04911 0,05062 0,0025 4,40
4 1,64 0,02866 0,02916 0,0015 2,54
As min= 4,80 cm2 6F12mm= 6,79 cm2>6,04cm2 O.K…
As min= 5,80 cm2 1F12mm c/16,67 mm O.K…

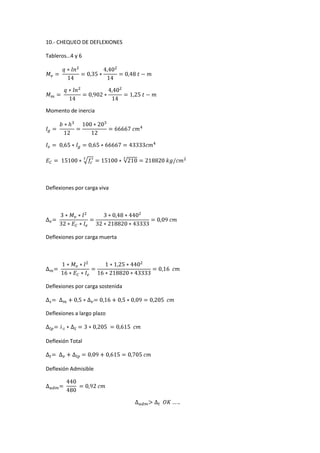

10. 10.- CHEQUEO DE DEFLEXIONES
Tableros…4 y 6
Momento de inercia
Deflexiones por carga viva
Deflexiones por carga muerta
Deflexiones por carga sostenida
Deflexiones a largo plazo
Deflexión Total
Deflexión Admisible

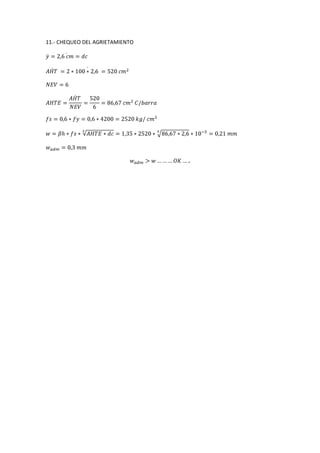

11. 11.- CHEQUEO DEL AGRIETAMIENTO
