Este documento presenta los resultados de un laboratorio sobre la granulometría de agregados. Se realizaron ensayos para determinar la distribución de tamaños de partículas de la arena gruesa y piedras de diferentes tamaños. Los resultados incluyen curvas granulométricas y el cálculo del módulo de finura y tamaño máximo nominal para cada agregado.

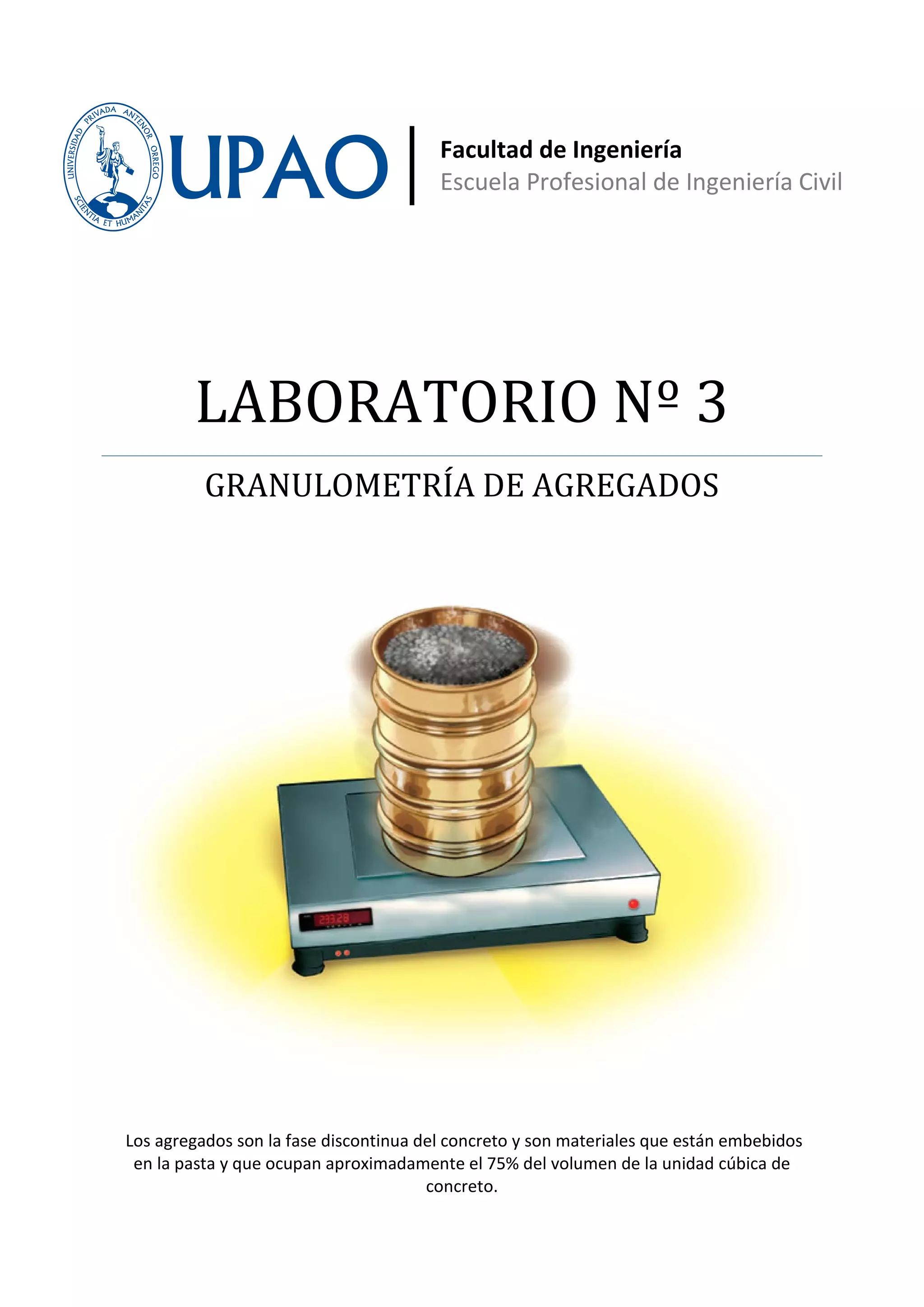

1. Facultad de Ingeniería
Escuela Profesional de Ingeniería Civil
LABORATORIO Nº 3
GRANULOMETRÍA DE AGREGADOS
Los agregados son la fase discontinua del concreto y son materiales que están embebidos
en la pasta y que ocupan aproximadamente el 75% del volumen de la unidad cúbica de
concreto.

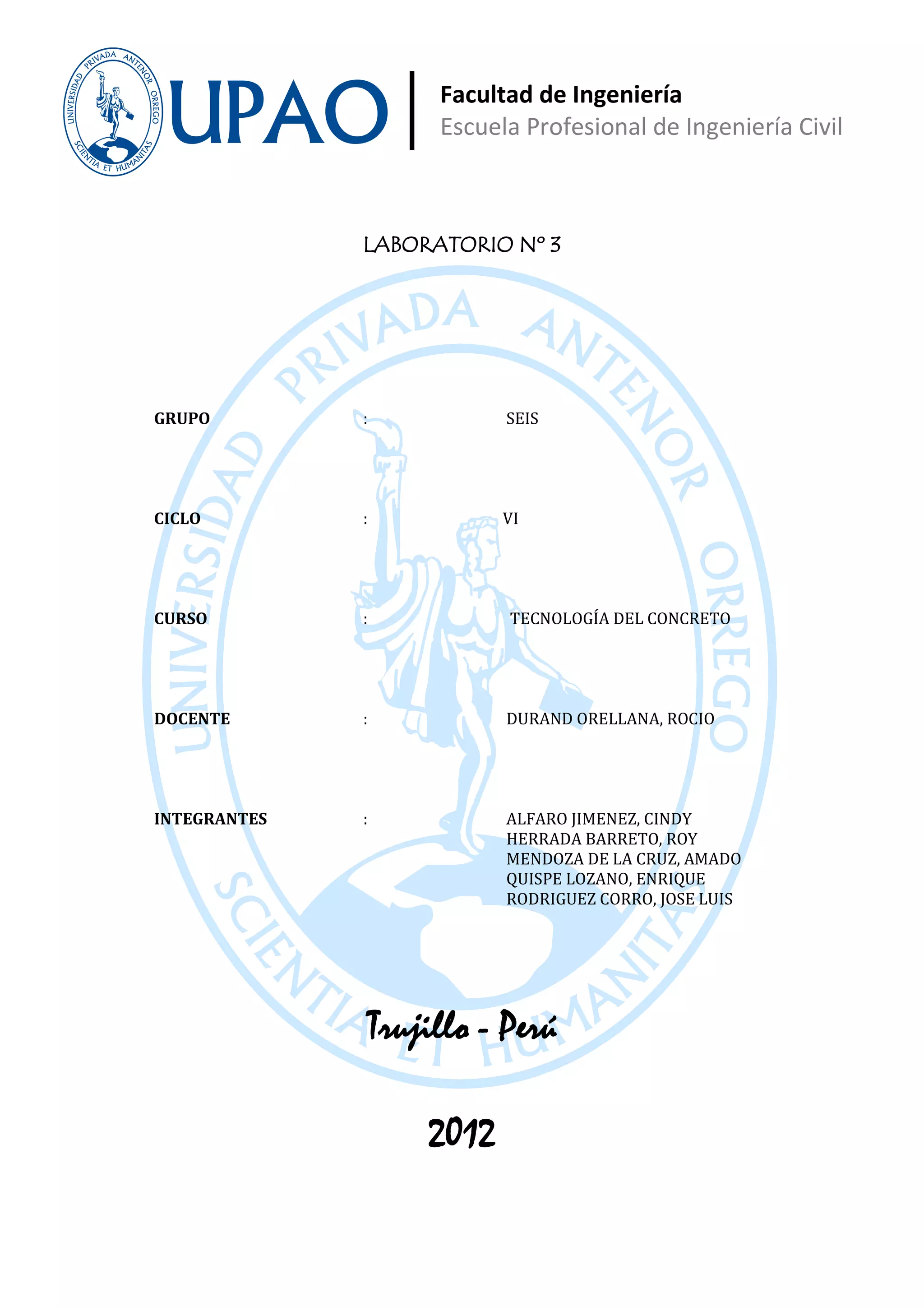

2. Facultad de Ingeniería
Escuela Profesional de Ingeniería Civil
LABORATORIO Nº 3
GRUPO : SEIS
CICLO : VI
CURSO : TECNOLOGÍA DEL CONCRETO
DOCENTE : DURAND ORELLANA, ROCIO
: ALFARO JIMENEZ, CINDY
HERRADA BARRETO, ROY
INTEGRANTES
MENDOZA DE LA CRUZ, AMADO
QUISPE LOZANO, ENRIQUE
RODRIGUEZ CORRO, JOSE LUIS
Trujillo - Perú
2012

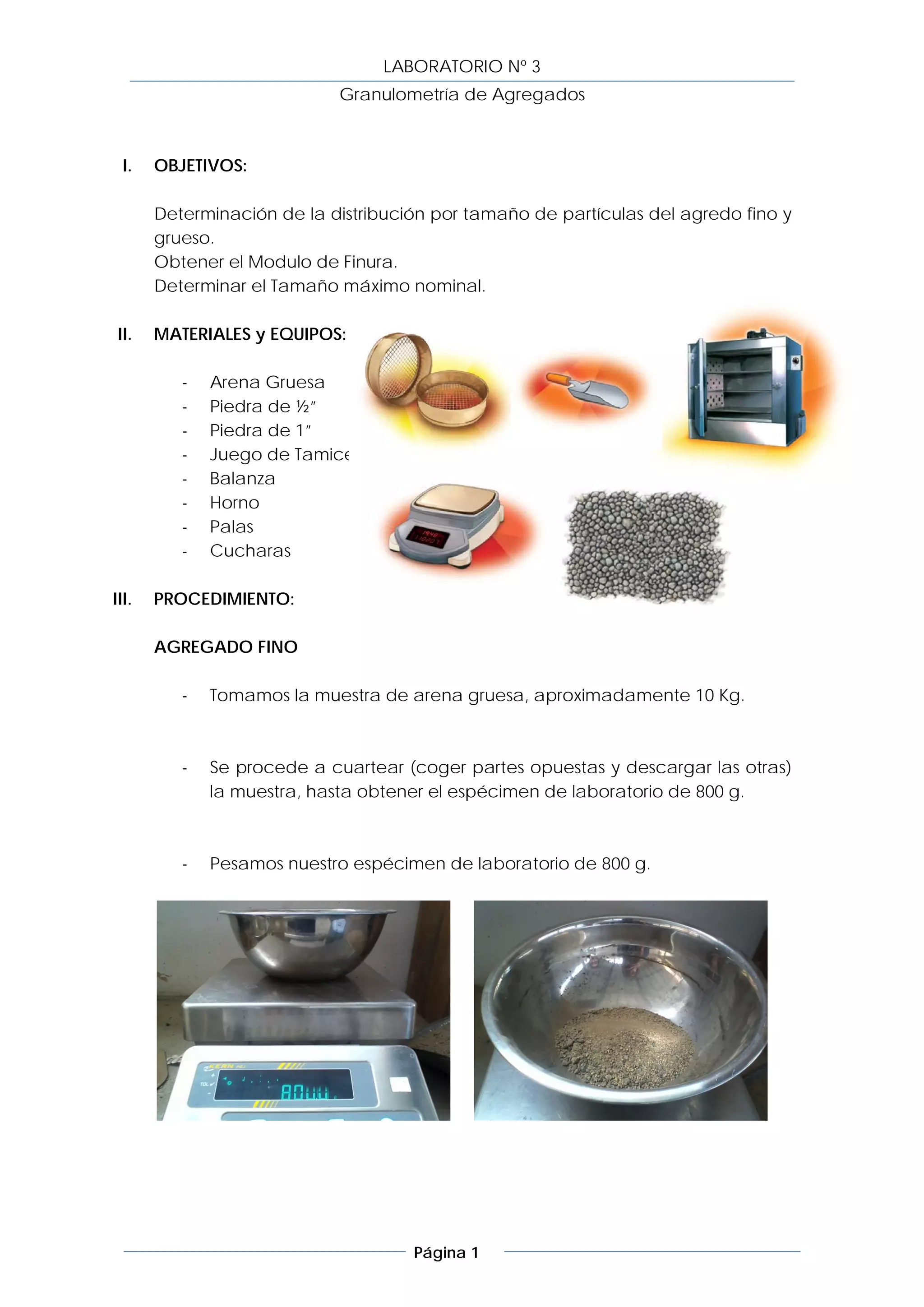

3. LABORATORIO Nº 3
Granulometría de Agregados
I. OBJETIVOS:
Determinación de la distribución por tamaño de partículas del agredo fino y
grueso.
Obtener el Modulo de Finura.
Determinar el Tamaño máximo nominal.
II. MATERIALES y EQUIPOS:
- Arena Gruesa
- Piedra de ½”
- Piedra de 1”
- Juego de Tamices
- Balanza
- Horno
- Palas
- Cucharas
III. PROCEDIMIENTO:
AGREGADO FINO
- Tomamos la muestra de arena gruesa, aproximadamente 10 Kg.
- Se procede a cuartear (coger partes opuestas y descargar las otras)
la muestra, hasta obtener el espécimen de laboratorio de 800 g.
- Pesamos nuestro espécimen de laboratorio de 800 g.
Página 1

4. LABORATORIO Nº 3
Granulometría de Agregados

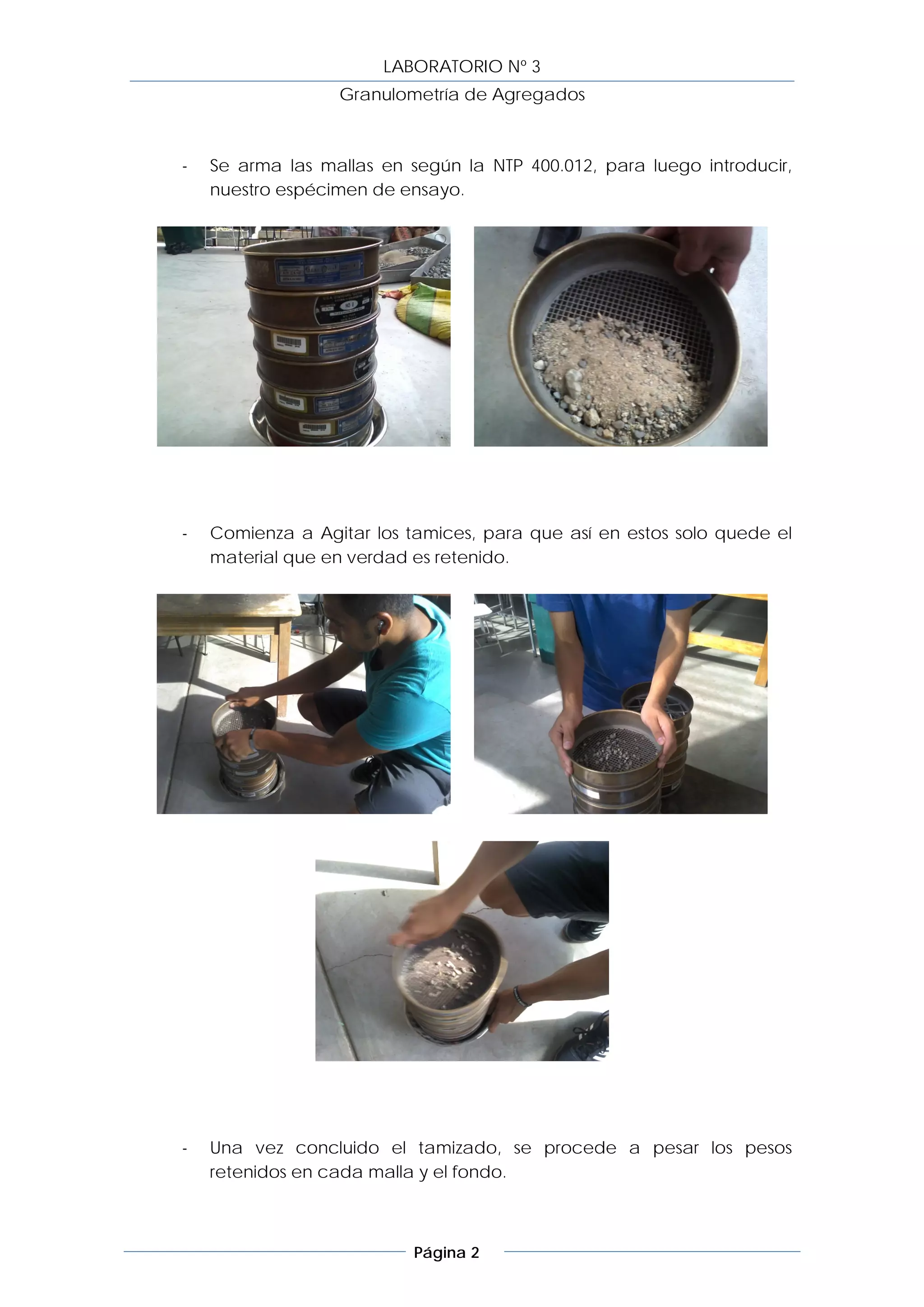

- Se arma las mallas en según la NTP 400.012, para luego introducir,
nuestro espécimen de ensayo.
- Comienza a Agitar los tamices, para que así en estos solo quede el
material que en verdad es retenido.
- Una vez concluido el tamizado, se procede a pesar los pesos
retenidos en cada malla y el fondo.
Página 2

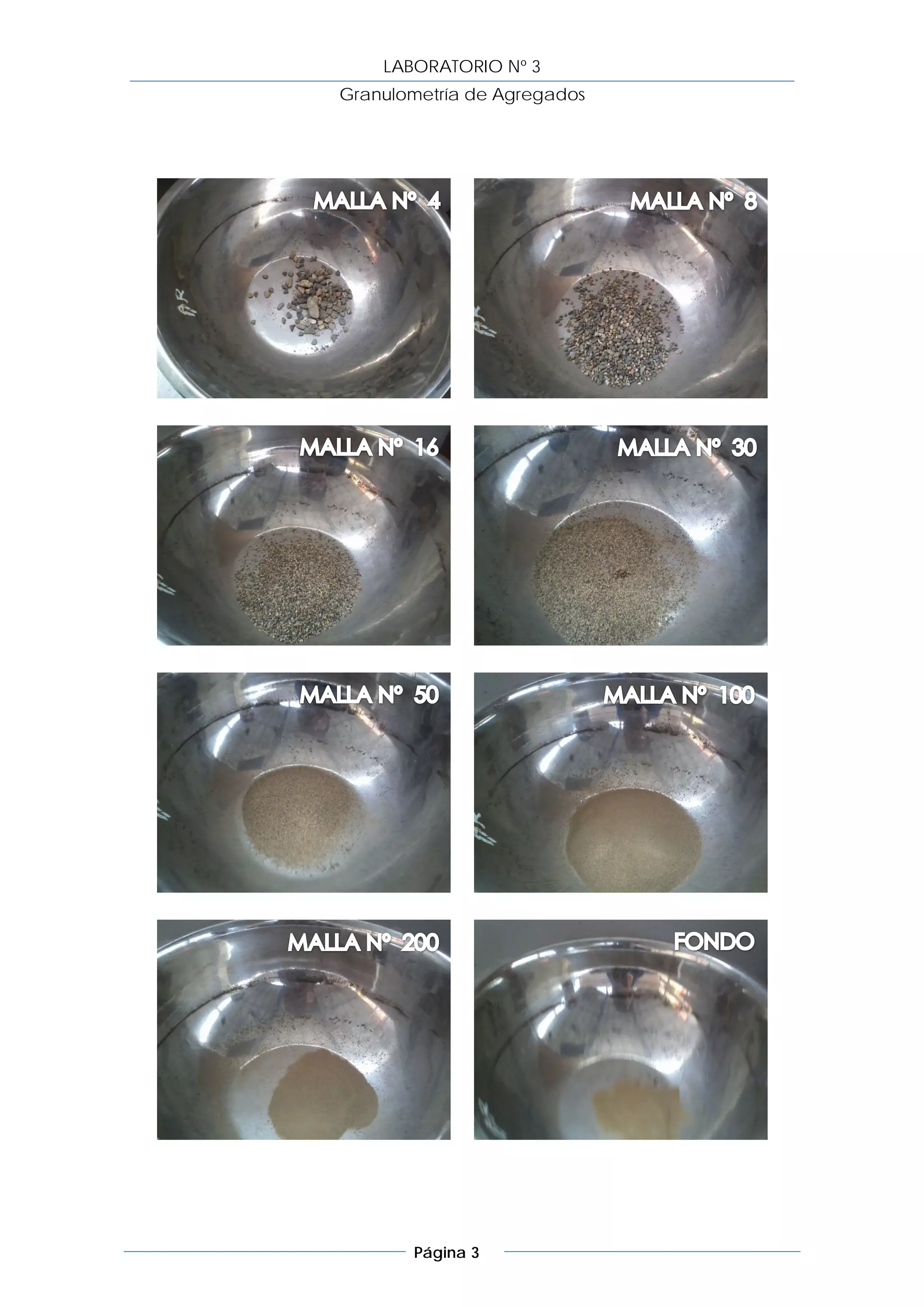

5. LABORATORIO Nº 3
Granulometría de Agregados
Página 3

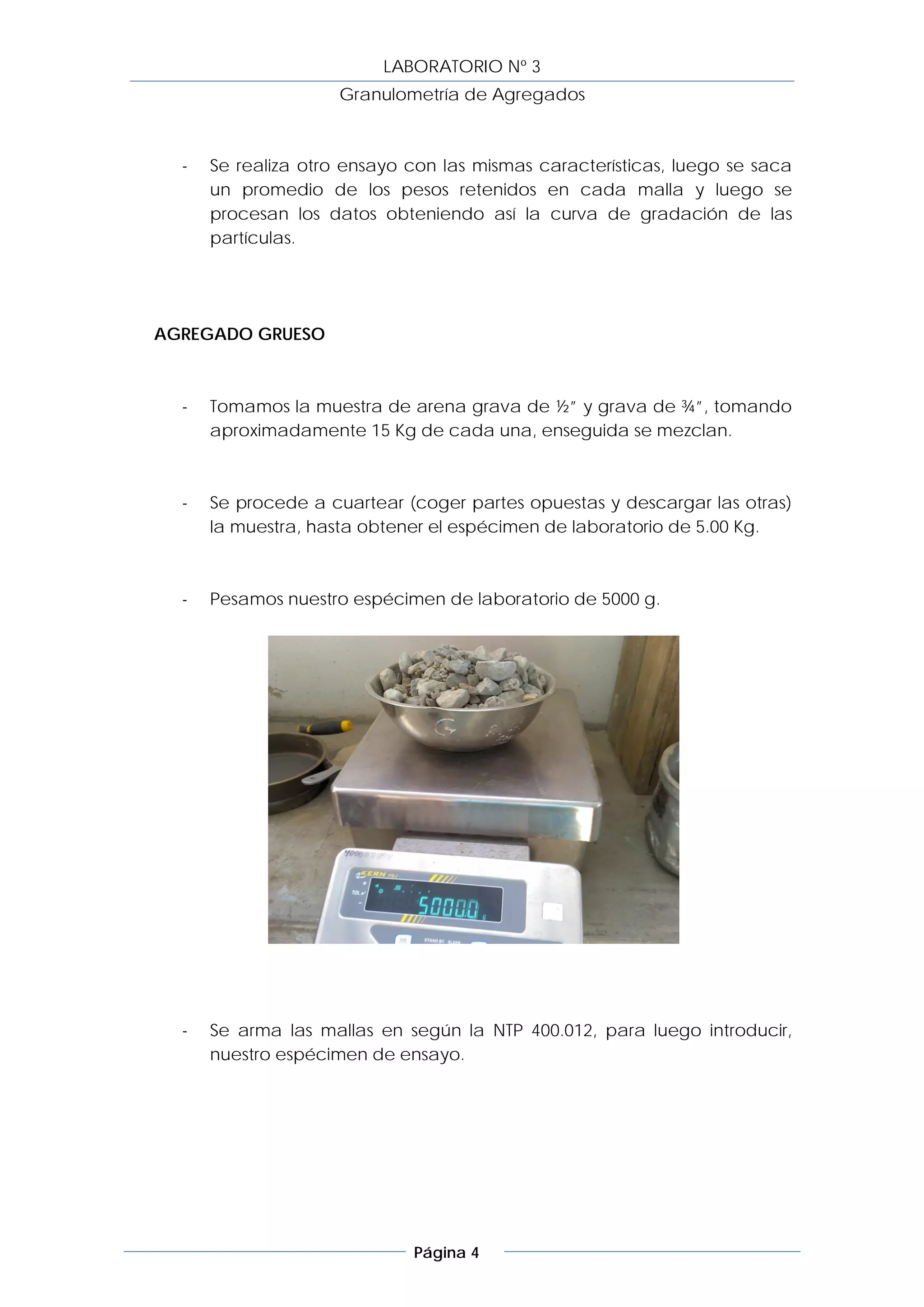

6. LABORATORIO Nº 3
Granulometría de Agregados
- Se realiza otro ensayo con las mismas características, luego se saca
un promedio de los pesos retenidos en cada malla y luego se
procesan los datos obteniendo así la curva de gradación de las
partículas.
AGREGADO GRUESO
- Tomamos la muestra de arena grava de ½” y grava de ¾”, tomando
aproximadamente 15 Kg de cada una, enseguida se mezclan.
- Se procede a cuartear (coger partes opuestas y descargar las otras)
la muestra, hasta obtener el espécimen de laboratorio de 5.00 Kg.
- Pesamos nuestro espécimen de laboratorio de 5000 g.
- Se arma las mallas en según la NTP 400.012, para luego introducir,
nuestro espécimen de ensayo.
Página 4

7. LABORATORIO Nº 3
Granulometría de Agregados

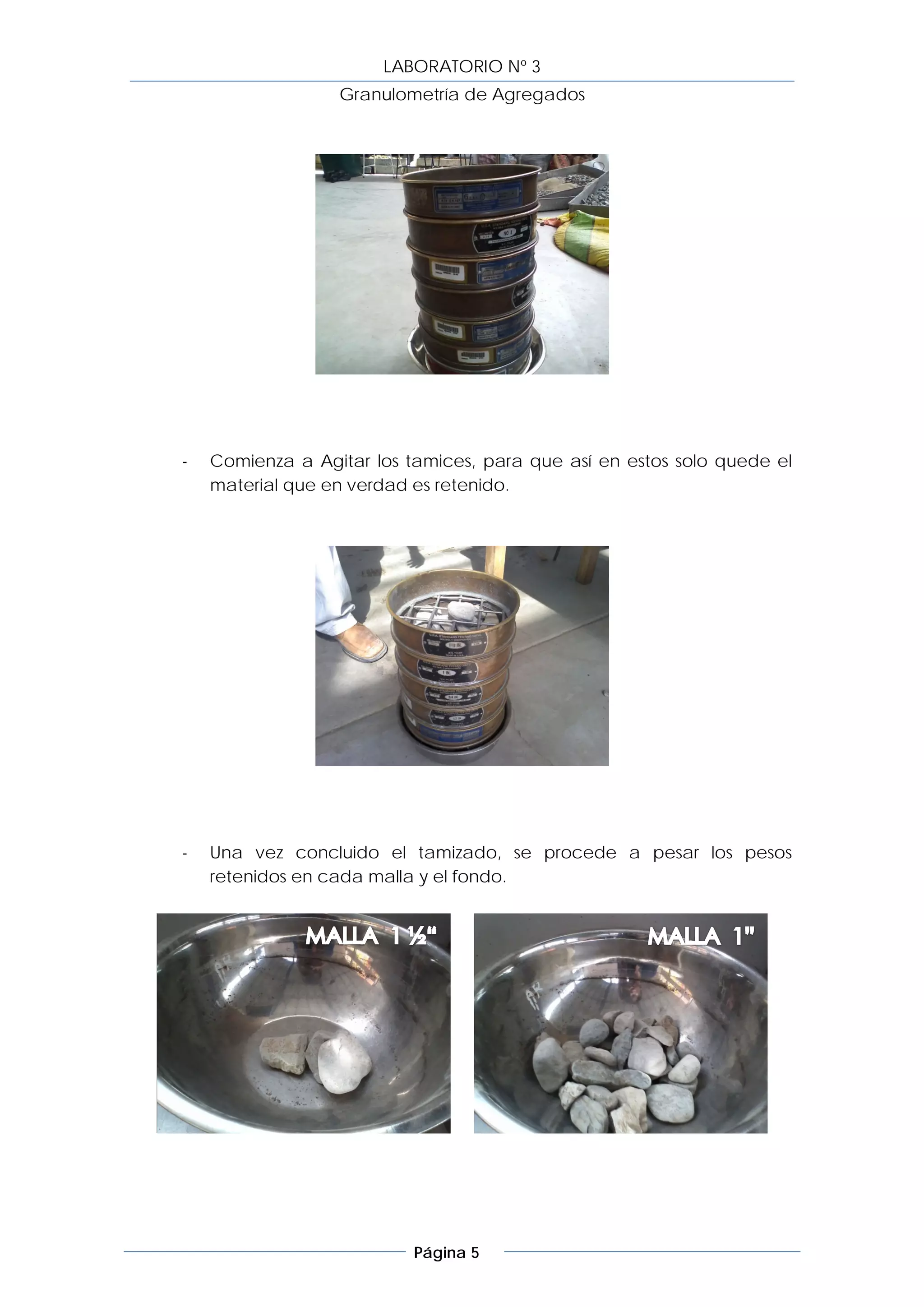

- Comienza a Agitar los tamices, para que así en estos solo quede el
material que en verdad es retenido.
- Una vez concluido el tamizado, se procede a pesar los pesos
retenidos en cada malla y el fondo.
Página 5

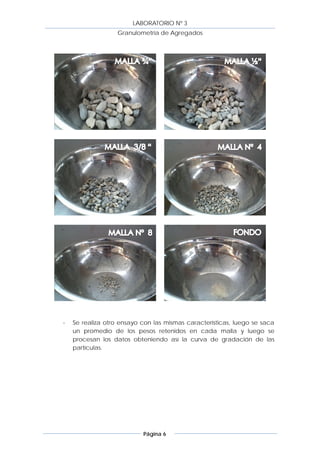

8. LABORATORIO Nº 3
Granulometría de Agregados

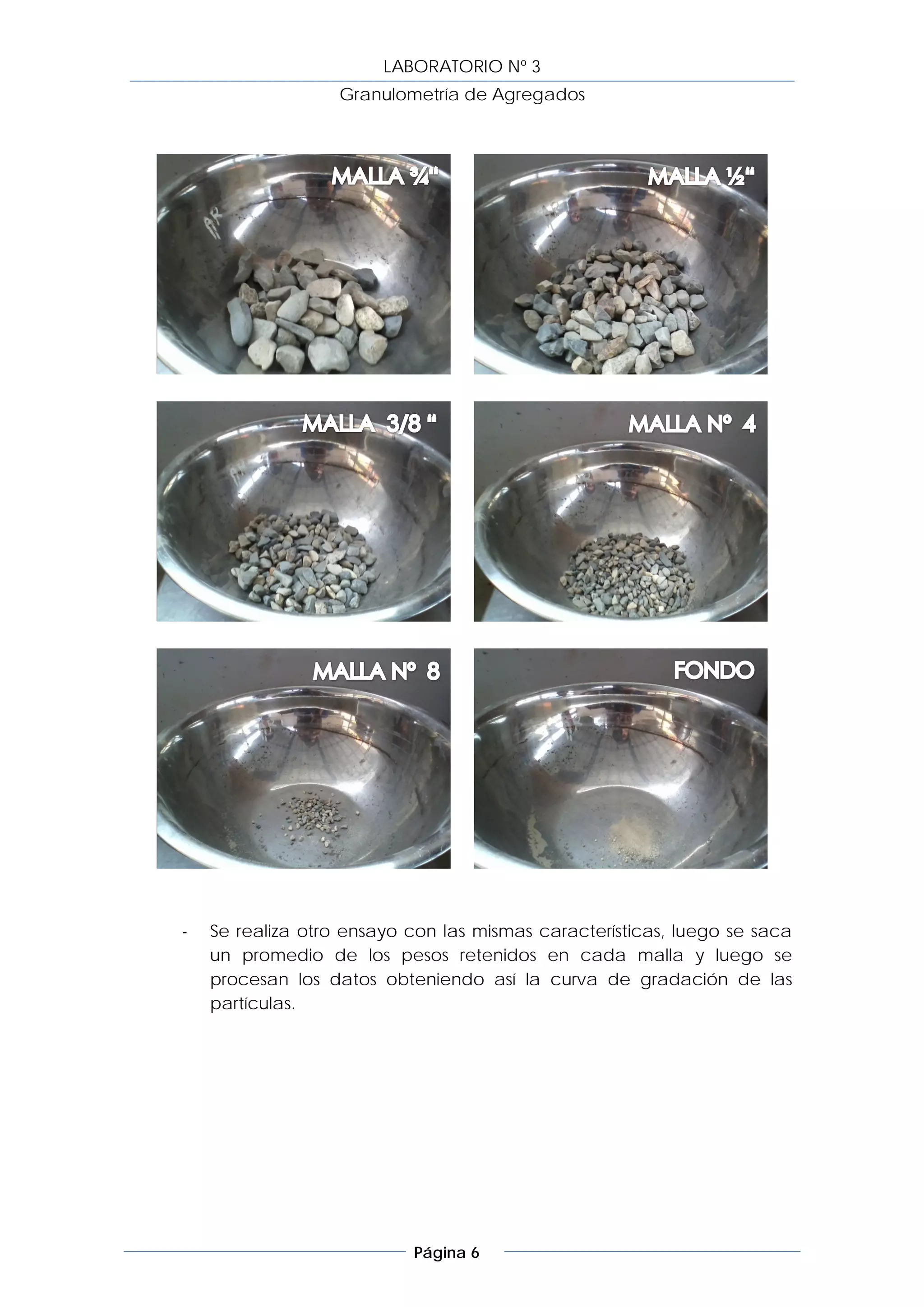

- Se realiza otro ensayo con las mismas características, luego se saca
un promedio de los pesos retenidos en cada malla y luego se
procesan los datos obteniendo así la curva de gradación de las
partículas.
Página 6

9. LABORATORIO Nº 3
Granulometría de Agregados

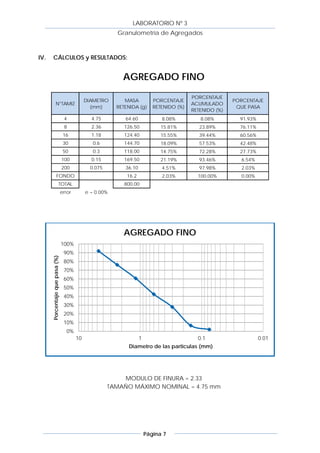

IV. CÁLCULOS y RESULTADOS:
AGREGADO FINO
PORCENTAJE
DIAMETRO MASA PORCENTAJE PORCENTAJE
N°TAMIZ ACUMULADO
(mm) RETENIDA (g) RETENIDO (%) QUE PASA
RETENIDO (%)
4 4.75 64.60 8.08% 8.08% 91.93%
8 2.36 126.50 15.81% 23.89% 76.11%
16 1.18 124.40 15.55% 39.44% 60.56%
30 0.6 144.70 18.09% 57.53% 42.48%
50 0.3 118.00 14.75% 72.28% 27.73%
100 0.15 169.50 21.19% 93.46% 6.54%
200 0.075 36.10 4.51% 97.98% 2.03%
FONDO 16.2 2.03% 100.00% 0.00%
TOTAL 800.00
error e = 0.00%
AGREGADO FINO
100%
90%
Porcentaje que pasa (%)
80%
70%
60%
50%
40%
30%
20%
10%
0%
10 1 0.1 0.01
Diametro de las particulas (mm)
MODULO DE FINURA = 2.33
TAMAÑO MÁXIMO NOMINAL = 4.75 mm
Página 7

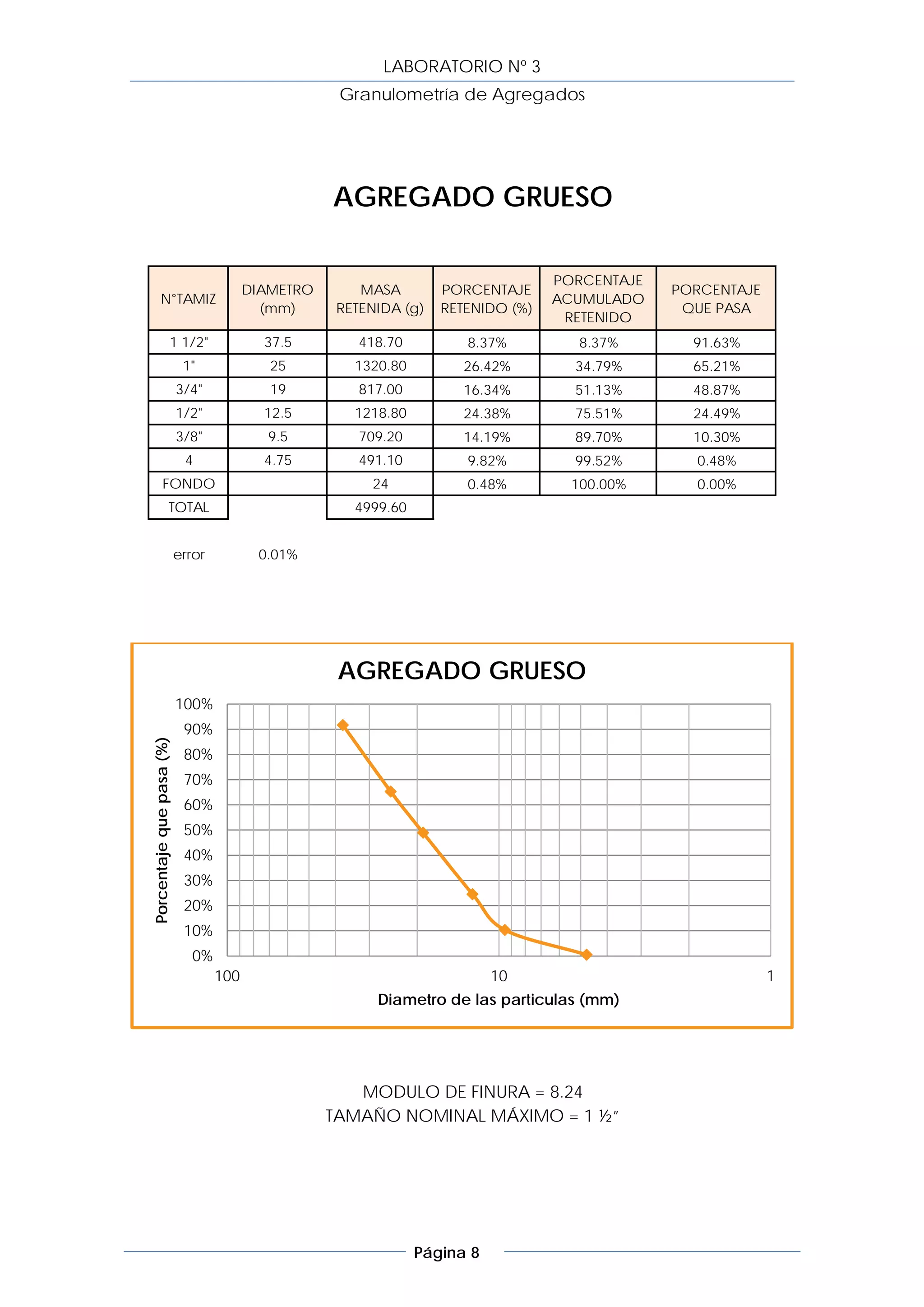

10. LABORATORIO Nº 3
Granulometría de Agregados

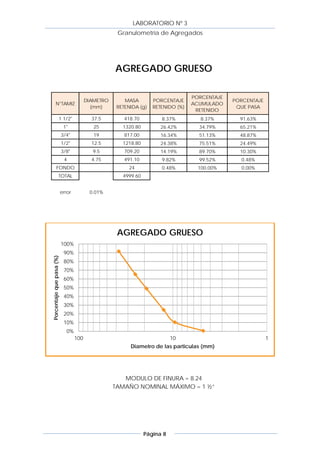

AGREGADO GRUESO
PORCENTAJE
DIAMETRO MASA PORCENTAJE PORCENTAJE
N°TAMIZ ACUMULADO
(mm) RETENIDA (g) RETENIDO (%) QUE PASA
RETENIDO
1 1/2" 37.5 418.70 8.37% 8.37% 91.63%
1" 25 1320.80 26.42% 34.79% 65.21%
3/4" 19 817.00 16.34% 51.13% 48.87%
1/2" 12.5 1218.80 24.38% 75.51% 24.49%
3/8" 9.5 709.20 14.19% 89.70% 10.30%
4 4.75 491.10 9.82% 99.52% 0.48%
FONDO 24 0.48% 100.00% 0.00%
TOTAL 4999.60
error 0.01%
AGREGADO GRUESO
100%
90%
Porcentaje que pasa (%)
80%
70%
60%
50%
40%
30%
20%
10%
0%
100 10 1
Diametro de las particulas (mm)
MODULO DE FINURA = 8.24
TAMAÑO NOMINAL MÁXIMO = 1 ½”
Página 8

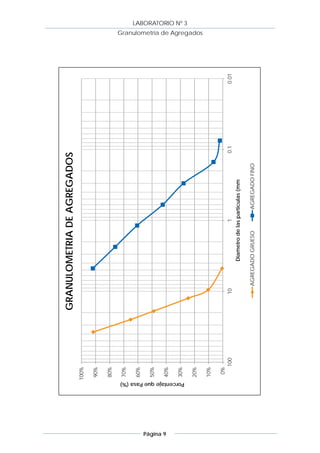

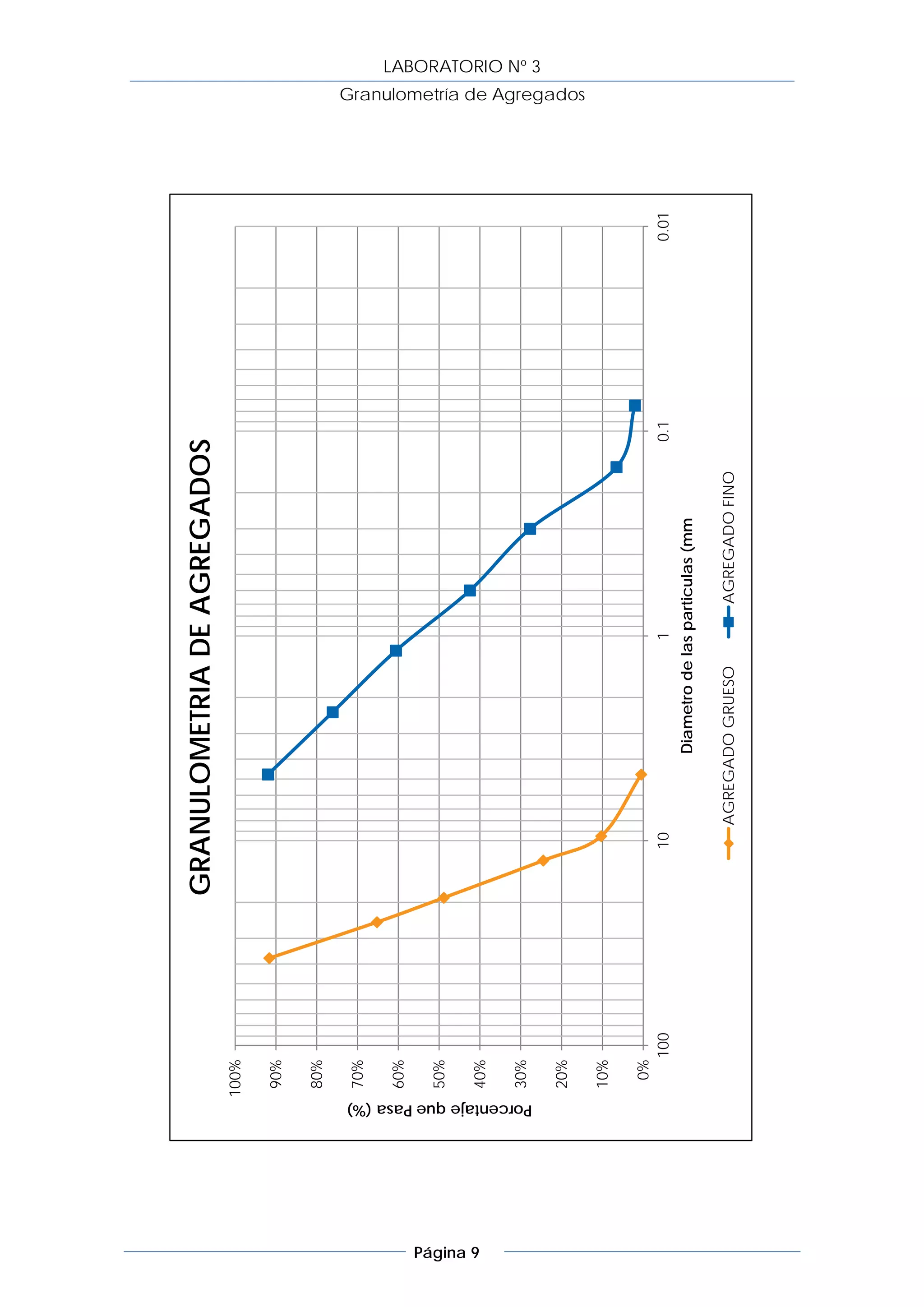

11. GRANULOMETRIA DE AGREGADOS
100%
90%
80%
70%
60%
50%
Página 9
40%
30%
Porcentaje que Pasa (%)
LABORATORIO Nº 3
20%
Granulometría de Agregados
10%
0%
100 10 1 0.1 0.01
Diametro de las particulas (mm
AGREGADO GRUESO AGREGADO FINO

12. LABORATORIO Nº 3
Granulometría de Agregados

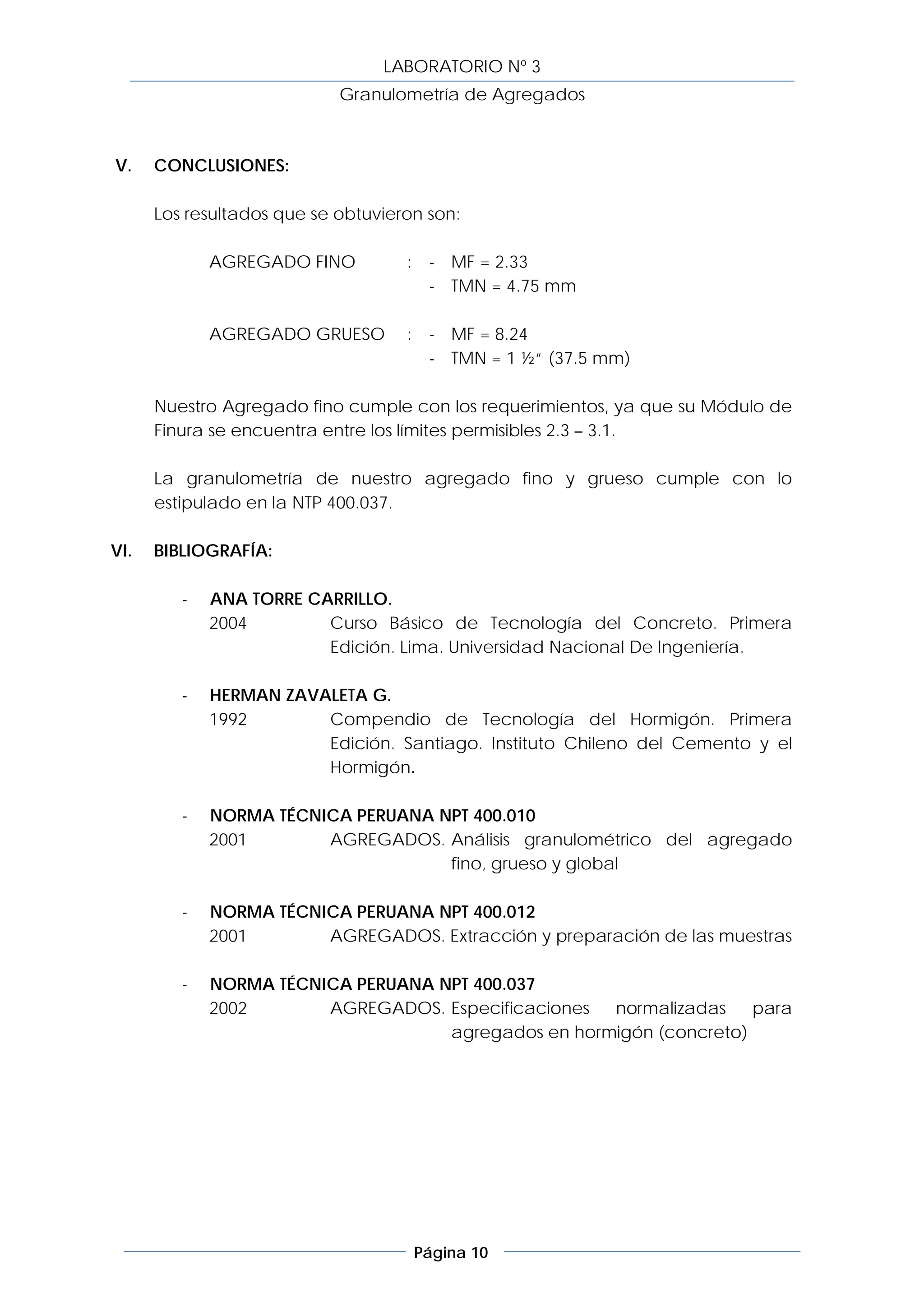

V. CONCLUSIONES:
Los resultados que se obtuvieron son:
AGREGADO FINO : - MF = 2.33
- TMN = 4.75 mm
AGREGADO GRUESO : - MF = 8.24
- TMN = 1 ½“ (37.5 mm)
Nuestro Agregado fino cumple con los requerimientos, ya que su Módulo de
Finura se encuentra entre los límites permisibles 2.3 – 3.1.
La granulometría de nuestro agregado fino y grueso cumple con lo
estipulado en la NTP 400.037.
VI. BIBLIOGRAFÍA:
- ANA TORRE CARRILLO.
2004 Curso Básico de Tecnología del Concreto. Primera
Edición. Lima. Universidad Nacional De Ingeniería.
- HERMAN ZAVALETA G.
1992 Compendio de Tecnología del Hormigón. Primera
Edición. Santiago. Instituto Chileno del Cemento y el
Hormigón.
- NORMA TÉCNICA PERUANA NPT 400.010
2001 AGREGADOS. Análisis granulométrico del agregado
fino, grueso y global
- NORMA TÉCNICA PERUANA NPT 400.012
2001 AGREGADOS. Extracción y preparación de las muestras
- NORMA TÉCNICA PERUANA NPT 400.037
2002 AGREGADOS. Especificaciones normalizadas para
agregados en hormigón (concreto)
Página 10
