1. Telecomunicaciones y
Redes
Analizar la evolución de las telecomunicaciones,
sus componentes y la influencia que ejercen
sobre las empresas digitales emergentes

2. Tecnología de comunicaciones
 Une y comunica información entre los otros
tipos de tecnologías
Tecnologías
Tecnología computacional
Telecomunicaciones
2

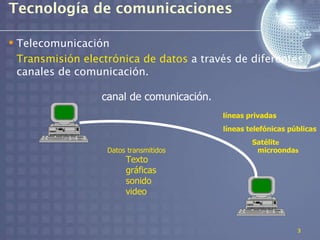

3. Tecnología de comunicaciones
 Telecomunicación
Transmisión electrónica de datos a través de diferentes
canales de comunicación.
canal de comunicación.
líneas privadas
líneas telefónicas públicas
Satélite
Datos transmitidos microondas
Texto
gráficas
sonido
video
3

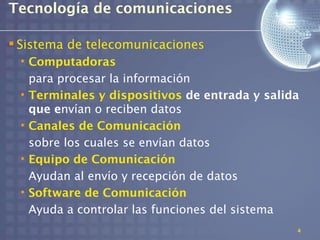

4. Tecnología de comunicaciones
 Sistema de telecomunicaciones
• Computadoras
para procesar la información
• Terminales y dispositivos de entrada y salida
que envían o reciben datos
• Canales de Comunicación
sobre los cuales se envían datos
• Equipo de Comunicación
Ayudan al envío y recepción de datos
• Software de Comunicación
Ayuda a controlar las funciones del sistema
4

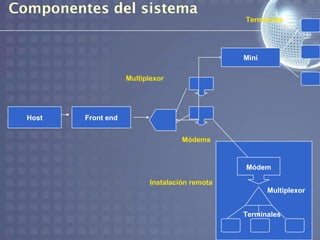

5. Componentes del sistema
Terminales
Mini
Multiplexor
Host Front end
Módems
Módem
Instalación remota
Multiplexor
Terminales
5

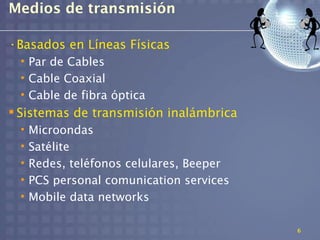

6. Medios de transmisión
•Basados en Líneas Físicas
• Par de Cables
• Cable Coaxial
• Cable de fibra óptica
 Sistemas de transmisión inalámbrica
• Microondas
• Satélite
• Redes, teléfonos celulares, Beeper
• PCS personal comunication services
• Mobile data networks
6

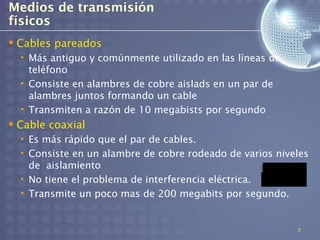

7. Medios de transmisión
físicos
 Cables pareados
• Más antiguo y comúnmente utilizado en las líneas de
teléfono
• Consiste en alambres de cobre aislads en un par de
alambres juntos formando un cable
• Transmiten a razón de 10 megabists por segundo
 Cable coaxial
• Es más rápido que el par de cables.
• Consiste en un alambre de cobre rodeado de varios niveles
de aislamiento
• No tiene el problema de interferencia eléctrica.
• Transmite un poco mas de 200 megabits por segundo.
7

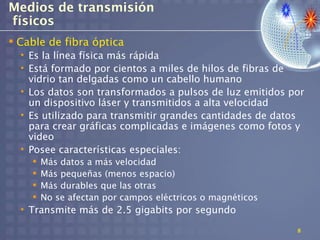

8. Medios de transmisión
físicos
 Cable de fibra óptica
• Es la línea física más rápida
• Está formado por cientos a miles de hilos de fibras de
vidrio tan delgadas como un cabello humano
• Los datos son transformados a pulsos de luz emitidos por
un dispositivo láser y transmitidos a alta velocidad
• Es utilizado para transmitir grandes cantidades de datos
para crear gráficas complicadas e imágenes como fotos y
video
• Posee características especiales:
 Más datos a más velocidad
 Más pequeñas (menos espacio)
 Más durables que las otras
 No se afectan por campos eléctricos o magnéticos
• Transmite más de 2.5 gigabits por segundo
8

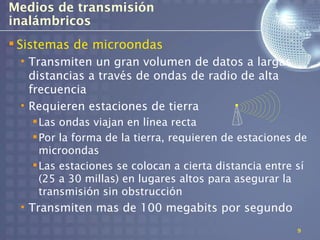

9. Medios de transmisión
inalámbricos
 Sistemas de microondas
• Transmiten un gran volumen de datos a largas
distancias a través de ondas de radio de alta
frecuencia
• Requieren estaciones de tierra
 Las ondas viajan en línea recta
 Por la forma de la tierra, requieren de estaciones de
microondas
 Las estaciones se colocan a cierta distancia entre sí
(25 a 30 millas) en lugares altos para asegurar la
transmisión sin obstrucción
• Transmiten mas de 100 megabits por segundo
9

10. Medios de transmisión
inalámbricos
 Satélite
• La comunicación por satélite se une con
estaciones microondas
• Reciben datos, los amplifican y los retransmiten a
la siguiente estación terrestre.
• Es un medio de transmisión relativamente
económico y de alta calidad.
• Se utiliza para grandes distancias y
telecomunicaciones sobre el océano.
10

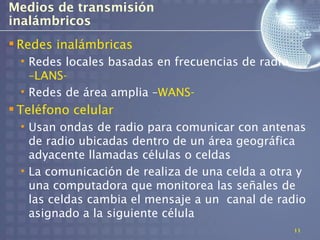

11. Medios de transmisión
inalámbricos
 Redes inalámbricas
• Redes locales basadas en frecuencias de radio
–LANS-
• Redes de área amplia –WANS-
 Teléfono celular
• Usan ondas de radio para comunicar con antenas
de radio ubicadas dentro de un área geográfica
adyacente llamadas células o celdas
• La comunicación de realiza de una celda a otra y
una computadora que monitorea las señales de
las celdas cambia el mensaje a un canal de radio
asignado a la siguiente célula
11

12. Medios de transmisión
inalámbricos
 CDPD Paquetes de datos digitales celulares
• Combinan datos digitales en un medio de comunicación
analógica durante tiempo de ocio.
• Este método es más rápido y efectivo wu el uso de LANS y
WANS
 Beeper
• Se utilizan para recibir y enviar mensajes alfanuméricos
cortos
 PCP Servicios de comunicación personal
• Nueva generación de comunicación inalámbrica
• Utiliza ondas de radio de alta frecuencia
• Son dispositivos más pequeños y menos costosos que los
teléfonos celulares.
• Son útiles en lugares donde los teléfonos celulares están
limitados como túneles o edificios
12

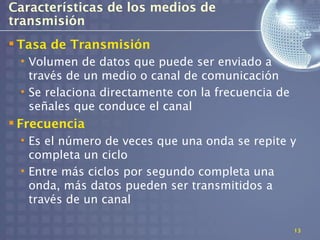

13. Características de los medios de
transmisión
 Tasa de Transmisión
• Volumen de datos que puede ser enviado a
través de un medio o canal de comunicación
• Se relaciona directamente con la frecuencia de
señales que conduce el canal
 Frecuencia
• Es el número de veces que una onda se repite y
completa un ciclo
• Entre más ciclos por segundo completa una
onda, más datos pueden ser transmitidos a
través de un canal
13

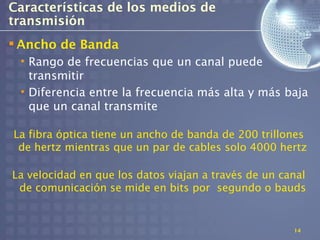

14. Características de los medios de
transmisión
 Ancho de Banda
• Rango de frecuencias que un canal puede
transmitir
• Diferencia entre la frecuencia más alta y más baja
que un canal transmite
La fibra óptica tiene un ancho de banda de 200 trillones
de hertz mientras que un par de cables solo 4000 hertz
La velocidad en que los datos viajan a través de un canal
de comunicación se mide en bits por segundo o bauds
14

15. Modo de transmisión de señales
 Módem
• Codifica las señales digitales en analógicas -Modulación-
para que puedan viajar por un medio de comunicación
• Al llegar al receptor, decodifica para que la información se
encuentre de una forma entendible, nuevamente como
señal digital
 ISDN Redes digitales de servicios integrados
• Servicio ofrecido por ciertas compañías de teléfonos en
algunas localidades
• Transmite datos, voz, imágenes en forma simultánea
• -Integrated services digital networks- Estandar
internacional que integra voz, datos, imagen y video en
una simple liga
15

16. Modo de transmisión de señales
 Tecnología ATM Transferencia asincrónica
• Servicio que empaqueta la información en celdas
uniformes
• Eliminana la necesidad de conversión de protocolos,
lo cual hace posible la comunicación entre
computadoras de diferentes proveedores y a
cualquier velocidad
• Ofrecen alta calidad en videoconferencias sin
necesidad de equipo especial
• Permite compartir imágenes y multimedia
• Se logra mayor integración en caso de utilizar
computadoras de escritorio con servicios telefónicos
16

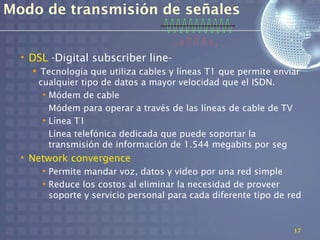

17. Modo de transmisión de señales
• DSL -Digital subscriber line-
 Tecnología que utiliza cables y líneas T1 que permite enviar
cualquier tipo de datos a mayor velocidad que el ISDN.
• Módem de cable
Módem para operar a través de las líneas de cable de TV
• Línea T1
Línea telefónica dedicada que puede soportar la
transmisión de información de 1.544 megabits por seg
• Network convergence
• Permite mandar voz, datos y video por una red simple
• Reduce los costos al eliminar la necesidad de proveer
soporte y servicio personal para cada diferente tipo de red
17

18. Procesadores de comunicación
 Procesador front-end (Host)
• Administra las comunicaciones y ligado a un host o
computadora principal
• En redes de comunicaciones muy grandes, se destinan
dispositivos especiales, como una minicomputadora para
administrar todo el flujo de comunicaciones
• Sus tareas consisten en el control de errores, verificación
de los datos a transmitir y establecimiento de las rutas
 Concentrador
• Reúne y almacena temporalmente los datos antes de ser
enviados
• Completa una cantidad suficiente de datos para disminuir
los costos
18

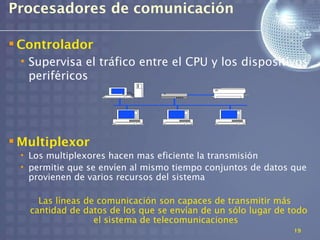

19. Procesadores de comunicación
 Controlador
• Supervisa el tráfico entre el CPU y los dispositivos
periféricos
 Multiplexor
• Los multiplexores hacen mas eficiente la transmisión
• permitie que se envíen al mismo tiempo conjuntos de datos que
provienen de varios recursos del sistema
Las líneas de comunicación son capaces de transmitir más
cantidad de datos de los que se envían de un sólo lugar de todo
el sistema de telecomunicaciones
19

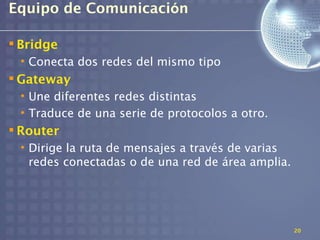

20. Equipo de Comunicación
 Bridge
• Conecta dos redes del mismo tipo
 Gateway
• Une diferentes redes distintas
• Traduce de una serie de protocolos a otro.
 Router
• Dirige la ruta de mensajes a través de varias
redes conectadas o de una red de área amplia.
20

21. Software de Comunicaciones
 Programas que trabajan en conjunto con el
hardware para lograr la comunicación y
transferencia de datos
• Software de emulación de terminales
• Software para control remoto
• Software para equipo especial
21

22. Software de Comunicaciones
 Software de emulación de terminales
• Los sistemas operativos de las computadoras de gran
escala y de las minicomputadoras están diseñados para
ser accesados por terminales y no por
microcomputadoras, ya que estas utilizan un sistema
operativo diferente
• Convierten las computadoras en terminales para trabajar
en la red
 Software para control remoto
• Estos programas se utilizan para controlar una
computadora localizada a distancia desde otra
computadora local, dando la apariencia de estar
trabajando directamente con la computadora remota
22

23. Software de Comunicaciones
 Software para equipo especial
• Son programas especiales para las
comunicaciones que se encuentran instalados en
las computadoras host, en los procesadores
front-end y en los equipos que se requieren en
sistemas grandes de telecomunicaciones
23

24. Protocolos de Comunicaciones
 Conjunto de procedimientos o reglas que se
utilizan para unificar la comunicación
 Objetivo
• Identificar a cada dispositivo en el camino de
comunicación
• Establecer el método en que los datos deberán ser
transmitidos
• Establecer la velocidad de transmisión
• Indicar al receptor que se está realizando una
transmisión
• Asegurar que los datos estén en una forma
entendible para el receptor
• Establecer la forma de detectar y corregir errores 24

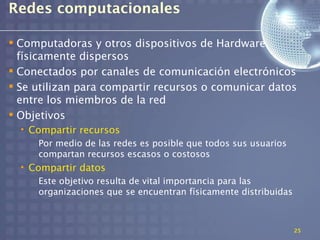

25. Redes computacionales
 Computadoras y otros dispositivos de Hardware
físicamente dispersos
 Conectados por canales de comunicación electrónicos
 Se utilizan para compartir recursos o comunicar datos
entre los miembros de la red
 Objetivos
• Compartir recursos
Por medio de las redes es posible que todos sus usuarios
compartan recursos escasos o costosos
• Compartir datos
Este objetivo resulta de vital importancia para las
organizaciones que se encuentran físicamente distribuidas
25

26. Redes de comunicación

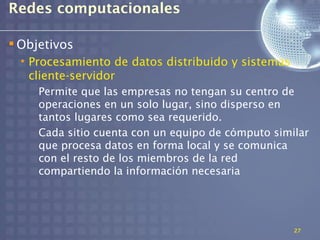

27. Redes computacionales
 Objetivos
• Procesamiento de datos distribuido y sistemas
cliente-servidor
Permite que las empresas no tengan su centro de
operaciones en un solo lugar, sino disperso en
tantos lugares como sea requerido.
Cada sitio cuenta con un equipo de cómputo similar
que procesa datos en forma local y se comunica
con el resto de los miembros de la red
compartiendo la información necesaria
27

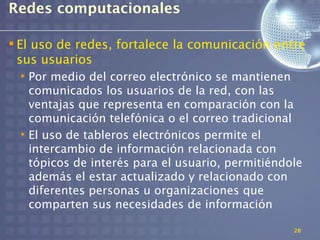

28. Redes computacionales
 El uso de redes, fortalece la comunicación entre
sus usuarios
• Por medio del correo electrónico se mantienen
comunicados los usuarios de la red, con las
ventajas que representa en comparación con la
comunicación telefónica o el correo tradicional
• El uso de tableros electrónicos permite el
intercambio de información relacionada con
tópicos de interés para el usuario, permitiéndole
además el estar actualizado y relacionado con
diferentes personas u organizaciones que
comparten sus necesidades de información
28

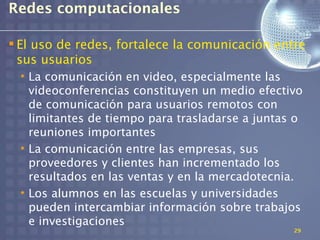

29. Redes computacionales
 El uso de redes, fortalece la comunicación entre
sus usuarios
• La comunicación en video, especialmente las
videoconferencias constituyen un medio efectivo
de comunicación para usuarios remotos con
limitantes de tiempo para trasladarse a juntas o
reuniones importantes
• La comunicación entre las empresas, sus
proveedores y clientes han incrementado los
resultados en las ventas y en la mercadotecnia.
• Los alumnos en las escuelas y universidades
pueden intercambiar información sobre trabajos
e investigaciones
29

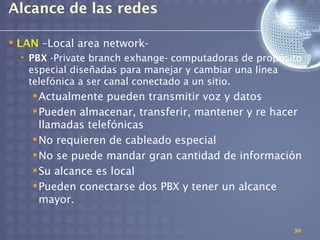

30. Alcance de las redes
 LAN –Local area network-
• PBX -Private branch exhange- computadoras de propósito
especial diseñadas para manejar y cambiar una línea
telefónica a ser canal conectado a un sitio.
 Actualmente pueden transmitir voz y datos
 Pueden almacenar, transferir, mantener y re hacer
llamadas telefónicas
 No requieren de cableado especial
 No se puede mandar gran cantidad de información
 Su alcance es local
 Pueden conectarse dos PBX y tener un alcance
mayor.
30

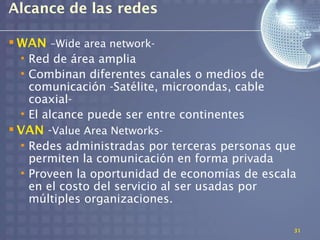

31. Alcance de las redes
 WAN –Wide area network-
• Red de área amplia
• Combinan diferentes canales o medios de
comunicación -Satélite, microondas, cable
coaxial-
• El alcance puede ser entre continentes
 VAN -Value Area Networks-
• Redes administradas por terceras personas que
permiten la comunicación en forma privada
• Proveen la oportunidad de economías de escala
en el costo del servicio al ser usadas por
múltiples organizaciones.
31

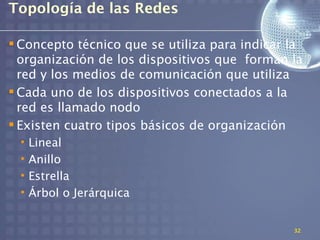

32. Topología de las Redes
 Concepto técnico que se utiliza para indicar la
organización de los dispositivos que forman la
red y los medios de comunicación que utiliza
 Cada uno de los dispositivos conectados a la
red es llamado nodo
 Existen cuatro tipos básicos de organización
• Lineal
• Anillo
• Estrella
• Árbol o Jerárquica
32

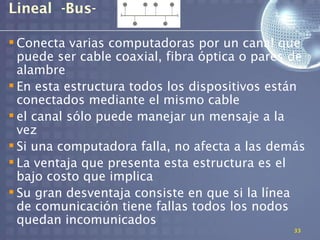

33. Lineal -Bus-
 Conecta varias computadoras por un canal que
puede ser cable coaxial, fibra óptica o pares de
alambre
 En esta estructura todos los dispositivos están
conectados mediante el mismo cable
 el canal sólo puede manejar un mensaje a la
vez
 Si una computadora falla, no afecta a las demás
 La ventaja que presenta esta estructura es el
bajo costo que implica
 Su gran desventaja consiste en que si la línea
de comunicación tiene fallas todos los nodos
quedan incomunicados
33

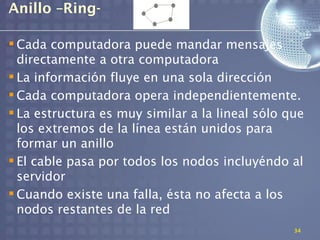

34. Anillo –Ring-
 Cada computadora puede mandar mensajes
directamente a otra computadora
 La información fluye en una sola dirección
 Cada computadora opera independientemente.
 La estructura es muy similar a la lineal sólo que
los extremos de la línea están unidos para
formar un anillo
 El cable pasa por todos los nodos incluyéndo al
servidor
 Cuando existe una falla, ésta no afecta a los
nodos restantes de la red
34

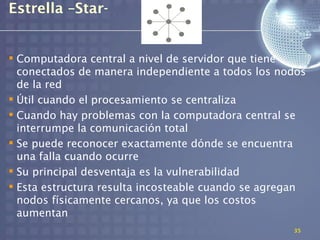

35. Estrella –Star-
 Computadora central a nivel de servidor que tiene
conectados de manera independiente a todos los nodos
de la red
 Útil cuando el procesamiento se centraliza
 Cuando hay problemas con la computadora central se
interrumpe la comunicación total
 Se puede reconocer exactamente dónde se encuentra
una falla cuando ocurre
 Su principal desventaja es la vulnerabilidad
 Esta estructura resulta incosteable cuando se agregan
nodos físicamente cercanos, ya que los costos
aumentan
35

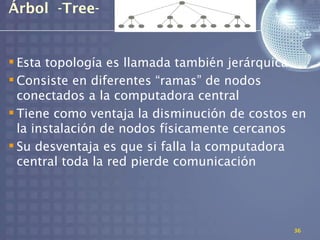

36. Árbol -Tree-
 Esta topología es llamada también jerárquica
 Consiste en diferentes “ramas” de nodos
conectados a la computadora central
 Tiene como ventaja la disminución de costos en
la instalación de nodos físicamente cercanos
 Su desventaja es que si falla la computadora
central toda la red pierde comunicación
36

37. Servicios de Internet

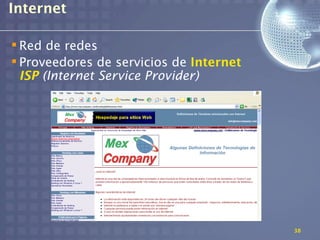

38. Internet
 Red de redes
 Proveedores de servicios de Internet
ISP (Internet Service Provider)
38

39. Internet
 Tecnología inalámbrica
• La principal tecnología para conexiones
inalámbricas al Internet es la tecnología para
telefonía celular que utiliza diversos estándares:
 GSM (Global System for Mobile Communications).
 CDMA (Code Division Multiple Access).
 GPRS (General Packet Radio Switching).
 Protocolos para tecnología inalámbrica
WAP (Wireless Application Protocol)
• La información enviada debe estar escrito
en un lenguaje específico WML (Wireless
Markup Language).
39

40. Internet
 Redes inalámbricas
• Un estándar para esta comunicación
es el llamado Bluetooth que permite
comunicación inalámbrica a una distancia
de 100 metros.
40

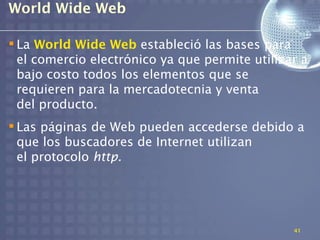

41. World Wide Web
 La World Wide Web estableció las bases para
el comercio electrónico ya que permite utilizar a
bajo costo todos los elementos que se
requieren para la mercadotecnia y venta
del producto.
 Las páginas de Web pueden accederse debido a
que los buscadores de Internet utilizan
el protocolo http.
41

42. World Wide Web
 Hipertexto Hypertext
• Método para dar formato a las páginas Web con ligas
inmersas que conectan a los documentos unos con otros.
 Lenguajes para generación de páginas
HTML (Hypertext Markup Language)
 XML (Extensible Markup Language)
• Describe las características del dato utilizando XML los
datos contienen descripciones
42

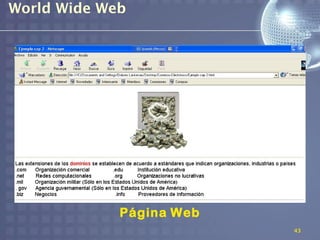

43. World Wide Web
Página Web
43

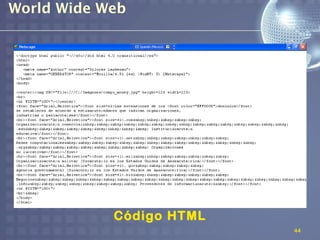

44. World Wide Web
Código HTML
44

45. World Wide Web
 Servidores Web
• Servicios de autenticación.
• SSL (Secure Socket Layer) Asegura la transmisión
y la recepción de datos.
• FTP para la transferencia de archivos.
• Máquinas de búsqueda o buscadores –browsers–
45

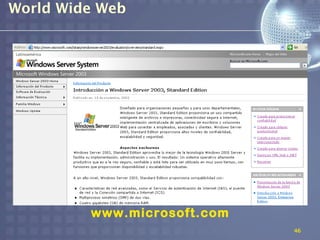

46. World Wide Web
www.microsoft.com
46

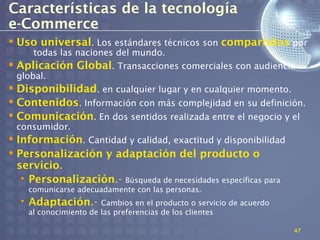

47. Características de la tecnología
e-Commerce
 Uso universal. Los estándares técnicos son compartidos por
todas las naciones del mundo.
 Aplicación Global. Transacciones comerciales con audiencia
global.
 Disponibilidad. en cualquier lugar y en cualquier momento.
 Contenidos. Información con más complejidad en su definición.
 Comunicación. En dos sentidos realizada entre el negocio y el
consumidor.
 Información. Cantidad y calidad, exactitud y disponibilidad
 Personalización y adaptación del producto o
servicio.
• Personalización.- Búsqueda de necesidades específicas para
comunicarse adecuadamente con las personas.
• Adaptación.- Cambios en el producto o servicio de acuerdo
al conocimiento de las preferencias de los clientes
47

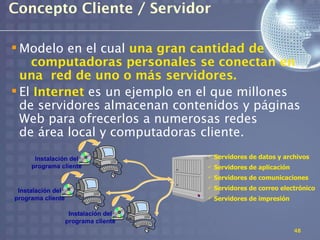

48. Concepto Cliente / Servidor
 Modelo en el cual una gran cantidad de
computadoras personales se conectan en
una red de uno o más servidores.
 El Internet es un ejemplo en el que millones
de servidores almacenan contenidos y páginas
Web para ofrecerlos a numerosas redes
de área local y computadoras cliente.
Instalación del  Servidores de datos y archivos
programa cliente  Servidores de aplicación
 Servidores de comunicaciones
Instalación del
 Servidores de correo electrónico
programa cliente  Servidores de impresión
Instalación del
programa cliente
48

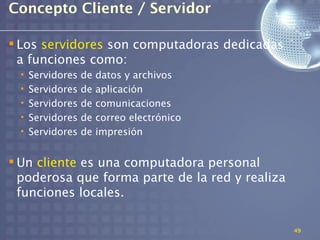

49. Concepto Cliente / Servidor
 Los servidores son computadoras dedicadas
a funciones como:
• Servidores de datos y archivos
• Servidores de aplicación
• Servidores de comunicaciones
• Servidores de correo electrónico
• Servidores de impresión
 Un cliente es una computadora personal
poderosa que forma parte de la red y realiza
funciones locales.
49

50. Concepto Cliente / Servidor
 El concepto cliente/servidor presenta ventajas:
• Es fácil agregar capacidad si se colocan
más computadoras cliente.
• Son sistemas menos vulnerables que los
sistemas centralizados.
• Si un servidor deja de funcionar, los clientes
pueden acceder a otro servidor alternativo.
• La carga de trabajo se distribuye en varios
servidores.
50

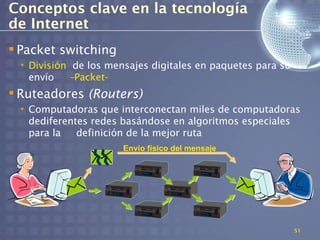

51. Conceptos clave en la tecnología
de Internet
 Packet switching
• División de los mensajes digitales en paquetes para su
envío –Packet-
 Ruteadores (Routers)
• Computadoras que interconectan miles de computadoras
dediferentes redes basándose en algoritmos especiales
para la definición de la mejor ruta
Envío físico del mensaje
51

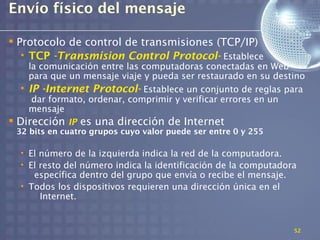

52. Envío físico del mensaje
 Protocolo de control de transmisiones (TCP/IP)
• TCP -Transmision Control Protocol- Establece
la comunicación entre las computadoras conectadas en Web
para que un mensaje viaje y pueda ser restaurado en su destino
• IP -Internet Protocol- Establece un conjunto de reglas para
dar formato, ordenar, comprimir y verificar errores en un
mensaje
 Dirección IP es una dirección de Internet
32 bits en cuatro grupos cuyo valor puede ser entre 0 y 255
• El número de la izquierda indica la red de la computadora.
• El resto del número indica la identificación de la computadora
específica dentro del grupo que envía o recibe el mensaje.
• Todos los dispositivos requieren una dirección única en el
Internet.
52

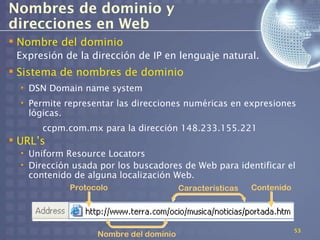

53. Nombres de dominio y
direcciones en Web
 Nombre del dominio
Expresión de la dirección de IP en lenguaje natural.
 Sistema de nombres de dominio
• DSN Domain name system
• Permite representar las direcciones numéricas en expresiones
lógicas.
ccpm.com.mx para la dirección 148.233.155.221
 URL’s
• Uniform Resource Locators
• Dirección usada por los buscadores de Web para identificar el
contenido de alguna localización Web.
Protocolo Características Contenido
53
Nombre del dominio

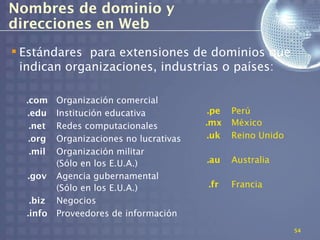

54. Nombres de dominio y
direcciones en Web
 Estándares para extensiones de dominios que
indican organizaciones, industrias o países:
.com Organización comercial
.edu Institución educativa .pe Perú
.net Redes computacionales .mx México
.org Organizaciones no lucrativas .uk Reino Unido
.mil Organización militar
(Sólo en los E.U.A.) .au Australia
.gov Agencia gubernamental
(Sólo en los E.U.A.) .fr Francia
.biz Negocios
.info Proveedores de información
54

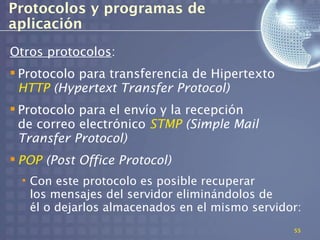

55. Protocolos y programas de
aplicación
Otros protocolos:
 Protocolo para transferencia de Hipertexto
HTTP (Hypertext Transfer Protocol)
 Protocolo para el envío y la recepción
de correo electrónico STMP (Simple Mail
Transfer Protocol)
 POP (Post Office Protocol)
• Con este protocolo es posible recuperar
los mensajes del servidor eliminándolos de
él o dejarlos almacenados en el mismo servidor:
55

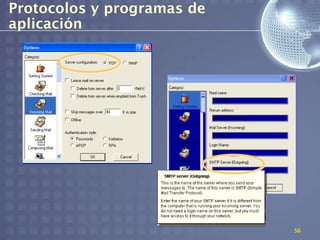

56. Protocolos y programas de
aplicación
56

57. Protocolos y programas de
aplicación
 Protocolo de acceso a mensajes de Internet
IMAP (Internet Message Access Protocol)
57

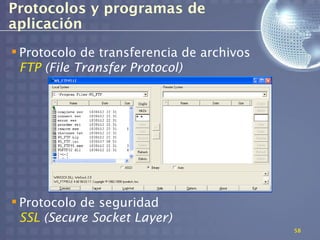

58. Protocolos y programas de
aplicación
 Protocolo de transferencia de archivos
FTP (File Transfer Protocol)
 Protocolo de seguridad
SSL (Secure Socket Layer)
58

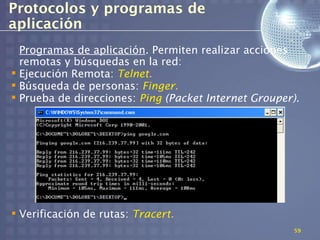

59. Protocolos y programas de
aplicación
Programas de aplicación. Permiten realizar acciones
remotas y búsquedas en la red:
 Ejecución Remota: Telnet.
 Búsqueda de personas: Finger.
 Prueba de direcciones: Ping (Packet Internet Grouper).
 Verificación de rutas: Tracert.
59

60. Servicios en Internet y la Web
 Correo Electrónico
e-Mail
60

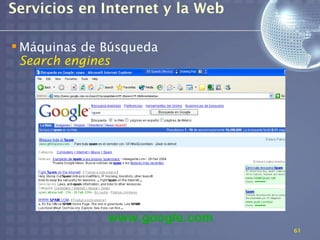

61. Servicios en Internet y la Web
 Máquinas de Búsqueda
Search engines
www.google.com
61

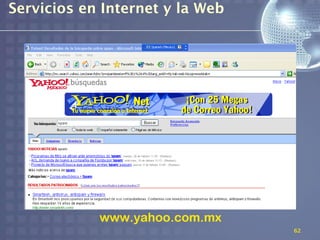

62. Servicios en Internet y la Web
www.yahoo.com.mx
62

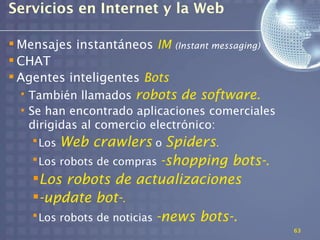

63. Servicios en Internet y la Web
 Mensajes instantáneos IM (Instant messaging)
 CHAT
 Agentes inteligentes Bots
• También llamados robots de software.
• Se han encontrado aplicaciones comerciales
dirigidas al comercio electrónico:
 Los Web crawlers o Spiders.
 Los robots de compras -shopping bots-.
Los robots de actualizaciones
-update bot-.
 Los robots de noticias -news bots-.
63

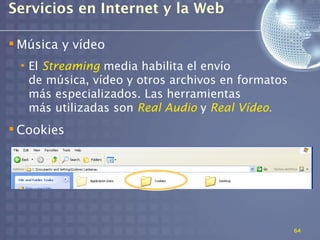

64. Servicios en Internet y la Web
 Música y vídeo
• El Streaming media habilita el envío
de música, vídeo y otros archivos en formatos
más especializados. Las herramientas
más utilizadas son Real Audio y Real Vídeo.
 Cookies
64
