El cable de par trenzado es un tipo de cable formado por conductores entrelazados que cancelan interferencias electromagnéticas. Se originó en 1985 y está formado por hilos de cobre o aluminio trenzados para mantener estables las propiedades eléctricas y evitar interferencias. Incluye un conductor interno aislado y una capa externa antioxidante. Se usa en pares o grupos de pares de colores estándar y se conecta de forma recta entre dispositivos o cruzada entre dos del mismo tipo.

2. El cable de par Trenzado:
es una forma de conexión en la que dos conductores
son entrelazados para cancelar las interferencias
electromagnéticas (IEM) de fuentes externas y la
diafonía de los cables adyacentes.

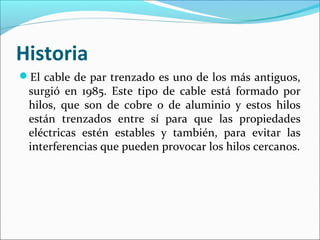

3. Historia
El cable de par trenzado es uno de los más antiguos,
surgió en 1985. Este tipo de cable está formado por
hilos, que son de cobre o de aluminio y estos hilos
están trenzados entre sí para que las propiedades
eléctricas estén estables y también, para evitar las
interferencias que pueden provocar los hilos cercanos.

4. Estructura del cable
 Este tipo de cable, está formado por el conductor interno el cual está aislado
por una capa de polietileno coloreado. Debajo de este aislante existe otra capa
de aislante de polietileno la cual evita la corrosión del cable debido a que tiene
una sustancia antioxidante.
 Normalmente este cable se utiliza por pares o grupos de pares, no por
unidades, conocido como cable multipar. Para mejorar la resistencia del grupo
se trenzan los cables del multipar.
 Los colores del aislante están estandarizados, y son los siguientes: Naranja/
Blanco-Naranja, Verde/ Blanco-Verde, Azul/ Blanco-Azul, Marrón/Blanco-
Marrón.
 Cuando ya están fabricados los cables unitariamente y aislados, se trenzan
según el color que tenga cada uno. Los pares que se van formando se unen y
forman subgrupos, estos se unen en grupos, los grupos dan lugar a
superunidades, y la unión de superunidades forma el cable.

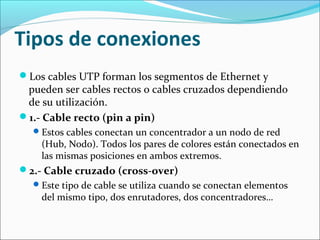

5. Tipos de conexiones
Los cables UTP forman los segmentos de Ethernet y
pueden ser cables rectos o cables cruzados dependiendo
de su utilización.
1.- Cable recto (pin a pin)
Estos cables conectan un concentrador a un nodo de red
(Hub, Nodo). Todos los pares de colores están conectados en
las mismas posiciones en ambos extremos.
2.- Cable cruzado (cross-over)
Este tipo de cable se utiliza cuando se conectan elementos
del mismo tipo, dos enrutadores, dos concentradores…

6. Tipos de cable
Hay varios tipos de cables y cada uno posee unas
ventajas y unos inconvenientes, esto quiere decir que
ninguno de estos tipos de cables es mejor que otro.
Sobre todo se diferencian en su ancho de banda, y en
como les afectan las interferencias electromagnéticas:
1.- Apantallado (STP/ Shielded Twisted Pair).
2.- No apantallado (UTP/ Unshielded twisted pair).
3.- Con pantalla global (FTP) Tambien llamado FUTP

7. 1.- Apantallado (STP/ Shielded Twisted Pair)
Este tipo de cable se caracteriza porque cada par va
recubierto por una maya conductora, la cual es
mucho más protectora y de mucha mas calidad que la
utilizada en el UTP.
La protección de este cable ante perturbaciones es
mucho mayor a la que presenta el UTP.
También es más costoso.
Sus desventajas, son que es un cable caro, es
recio/fuerte

8. Categoría 5e: Igual que la anterior pero mejorada, ya que
produce menos atenuación. Puede alcanzar velocidad de
transmision de 1Gbs con electronica especial.
Categoría 6: Tiene un ancho de banda de 250 MHz. Puede
alcanzar velocidad de transmision de 1Gbs
Categoría 6A: Tiene un ancho de banda de 500 MHz. Puede
alcanzar velocidad de transmision de 10Gbs
Categoría 7: Esta categoría esta aprobada para los elementos
que conforman la clase F en el estandar internacional ISO 11801.
Tiene un ancho de banda de 600 MHz. Puede alcanzar
velocidades de transmision superiores a 10Gbs

9. Conexión

10. Tipos de cable
Cable directo
El cable directo de red sirve para conectar
dispositivos desiguales, como un computador con un
hub o switch.
En este caso ambos extremos del cable deben de
tener la misma distribución.
No existe diferencia alguna en la conectividad entre la
distribución 568B y la distribución 568A siempre y
cuando en ambos extremos se use la misma, en caso
contrario hablamos de un cable cruzado.
El esquema más utilizado en la práctica es tener en
ambos extremos la distribución 568B.
