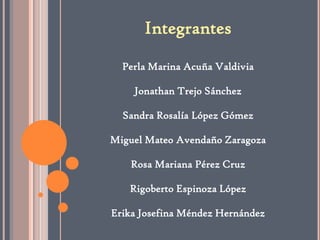

1. Integrantes
Perla Marina Acuña Valdivia
Jonathan Trejo Sánchez
Sandra Rosalía López Gómez
Miguel Mateo Avendaño Zaragoza
Rosa Mariana Pérez Cruz
Rigoberto Espinoza López
Erika Josefina Méndez Hernández

2. TIPOS DE CABLES

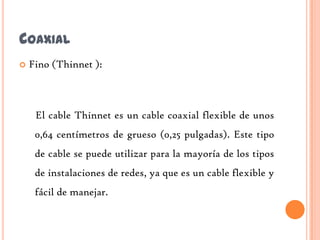

3. COAXIAL
 Fino (Thinnet ):
El cable Thinnet es un cable coaxial flexible de unos
0,64 centímetros de grueso (0,25 pulgadas). Este tipo
de cable se puede utilizar para la mayoría de los tipos
de instalaciones de redes, ya que es un cable flexible y
fácil de manejar.

4.  Grueso (Thicknet ):
Cable Thicknet es un cable coaxial relativamente
rígido de aproximadamente 1,27 centímetros de
diámetro. Al cable Thicknet a veces se le denomina
Ethernet estándar debido a que fue el primer tipo de
cable utilizado con la conocida arquitectura de red
Ethernet. El núcleo de cobre del cable Thicknet es más
grueso que el del cable Thinnet.

5.  Los cables más gruesos son más difíciles de manejar. El cable
fino es flexible, fácil de instalar y relativamente barato

7. PAR TRENZADO

8. CABLE DE PAR TRENZADO SIN APANTALLAR
(UTP)
 El cable UTP tradicional consta de dos hilos de cobre
aislados. Las especificaciones UTP dictan el número de
entrelazados permitidos por pie de cable; el número de
entrelazados depende del objetivo con el que se instale
el cable.

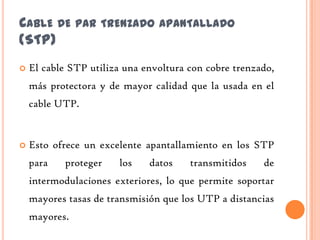

10. CABLE DE PAR TRENZADO APANTALLADO
(STP)
 El cable STP utiliza una envoltura con cobre trenzado,
más protectora y de mayor calidad que la usada en el
cable UTP.
 Esto ofrece un excelente apantallamiento en los STP
para proteger los datos transmitidos de
intermodulaciones exteriores, lo que permite soportar
mayores tasas de transmisión que los UTP a distancias
mayores.

12.  El cable de par trenzado utiliza conectores telefónicos
RJ-45 para conectar a un equipo.

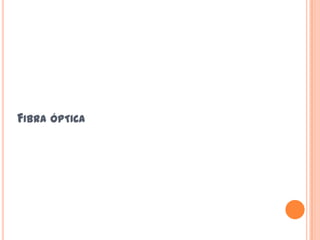

13. FIBRA ÓPTICA

14. CABLE FIBRA ÓPTICA
 Las señales que se transportan son señales digitales de datos
en forma de pulsos modulados de luz. Esta es una forma
relativamente segura de enviar datos debido a que, a
diferencia de los cables de cobre que llevan los datos en
forma de señales electrónicas, los cables de fibra óptica
transportan impulsos no eléctricos. Esto significa que el
cable de fibra óptica no se puede pinchar y sus datos no se
pueden robar.

16. CONFIGURACIÓN COAXIAL

17. 1.- Primero debes cortar el aislante exterior (en nuestro caso de color
negro) unos 12 mm. El corte se debe efectuar de forma circular,
presionando suavemente para cortar solamente el aislante y no la malla
interior.
2.- Al retirar el aislante, aparecerá un malla trenzada de cobre o aluminio
como en este caso. Esta malla se debe desplazar hacia atrás.

18.  3.- Ahora vemos un protector plástico o de espuma que protege el cable interior, debes
cortarlo con precaución para no dañar el cable interior.
 4.- Finalmente, debes insertar el conector y comenzar a girarlo con fuerza hasta que
quede firme y el cable interior sobresalga
 NOTA: Es importante evitar que los cables de la malla NO queden en contacto con el
cable interior.

19. Configuración UTP

20. CONSTRUCCIÓN DE CABLE: Empezamos cortando el aislamiento externo del
cable unos 10 cm Igualamos las puntas de los cables.
Configuramos el Cable *Cable Directo B B *Cable Cruzado A B A B Tomate-
Blanco Blanco-Verde Tomate Verde Blanco-Verde Tomate-Blanco Azul Azul
Blanco-Azul Blanco-Azul Verde Tomate Blanco-Marrón Blanco-Marrón Marrón
Marrón A B
Colocación de Conectores RJ45 Los cables deben ser ajustados hasta el fondo del
conector para que se pueda ponchar correctamente.
Ponchada de Cable Se coloca el conector junto con los cables en la entrada de la
Ponchadora se ajusta y luego se aprieta con cierta fuerza para su correcta
conexión con el RJ45
verificar el Funcionamiento del Cable A continuación con el Multimetro
verificamos si existe continuidad Luego Verificamos conectando el cable con la
computadora y Smith

22. EQUIPOS DE DISTRIBUCIÓN

23. HUB
 Es un dispositivo para la conexión de varios de par
trenzado o fibra óptica Ethernet de dispositivos entre sí y los
hace actuar como un único segmento de red.
 El dispositivo es una forma de repetidor multipuerto

25. SWITCH
 Es un dispositivo de propósito especial diseñado para
resolver problemas de rendimiento en la red, debido a
anchos de banda pequeños y embotellamientos.
 El switch puede agregar mayor ancho de banda,
acelerar la salida de paquetes, reducir tiempo de espera
y bajar el costo por puerto.

27. ROUTER
 Es el dispositivo conectado a la computadora
que permite que los mensajes a través de la red
se envíen de un punto (emisor) a otro
(destinatario), de manera tal que entre el alto
volumen de tráfico que hay en Internet, nos va
a asegurar que el mensaje llegue a su
destinatario y no a otro lado.

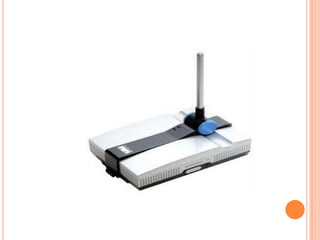

29. REPETIDOR
 Un dispositivo electrónico que recibe una señal débil o
de bajo nivel y la retransmite a una potencia o nivel
más alto, de tal modo que se puedan cubrir distancias
más largas sin degradación o con una degradación
tolerable
