3. MEDIOS DE TRANSMISION GUIADOS
La comunicación se realiza a través de líneas electromagnéticas

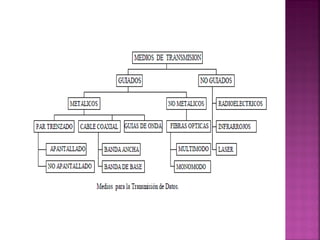

Los medios guiados son:
Par Trenzado
Coaxial
Fibra Óptica

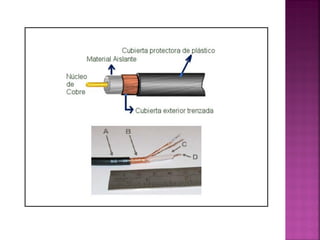

4.  Consiste
en cilindro hueco de cobre u otro
conductor cilíndrico, que rodea a un conductor de
alambre simple, el espacio entre el cilindro hueco
de cobre (malla) y el conductor interno se rellena
con un aislante que separa el conductor externo del
conductor interno, estos aislantes están separados a
pocos centímetros.
 Existe dos tipos:


Delgado
Grueso

6. Velocidad y rendimiento: 10-100 Mbps.
$ Promedio por nodo: Económico.
Tamaño de los medios y del conector: Medio.
Longitud máxima del cable: 500 m (mediana).

7. Conector BNC

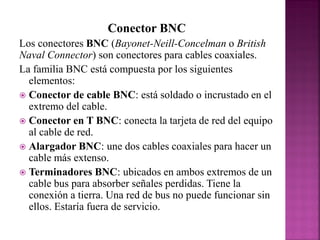

Los conectores BNC (Bayonet-Neill-Concelman o British
Naval Connector) son conectores para cables coaxiales.
La familia BNC está compuesta por los siguientes
elementos:
 Conector de cable BNC: está soldado o incrustado en el
extremo del cable.
 Conector en T BNC: conecta la tarjeta de red del equipo
al cable de red.
 Alargador BNC: une dos cables coaxiales para hacer un
cable más extenso.
 Terminadores BNC: ubicados en ambos extremos de un
cable bus para absorber señales perdidas. Tiene la
conexión a tierra. Una red de bus no puede funcionar sin
ellos. Estaría fuera de servicio.

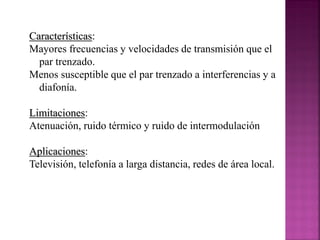

9. Características:
Mayores frecuencias y velocidades de transmisión que el
par trenzado.
Menos susceptible que el par trenzado a interferencias y a
diafonía.
Limitaciones:
Atenuación, ruido térmico y ruido de intermodulación
Aplicaciones:
Televisión, telefonía a larga distancia, redes de área local.

10. Consiste en un núcleo de cobre rodeado por un aislante. Los
hilos se trenzan en espiral por pares, de forma que cada par
se pueda utilizar para la transmisión de datos.
Se presenta en dos formas:
• Par Trenzado sin Apantallar (Unshielded Twisted Pair,
• Par Trenzado Apantallado (Shielded Twisted Pair, STP)

11. Categorías
La norma EIA/TIA 568 divide los cables de par trenzado en categorías
Destacan:
Categoría 1. Cable tradicional sin apantallar para teléfono;
4 Mbps. Contiene cuatro pares con los colores estándar:
Par 1. Blanco/Azul ---- Azul
Par 2. Blanco/Anaranjado ---- Anaranjado
Par 3. Blanco/Verde ---- Verde
Par 4. Blanco/Marrón ---- Marrón
adecuado para la transmisión de voz, pero no de datos
• Categoría 2. Cable UTP para transmisión de datos hasta
•Categoría 3:
•Ancho de banda de 16MHz a 100m de distancia máxima.
•Velocidades de hasta 16Mbps.
•El cable sera de 4 pares.

12. Categoría 4:
•Ancho de banda de 20 MHz a 100m de distancia máxima.
•Velocidades de hasta 20 Mbps.
•El cable sera de 4 pares.
Categoría 5:
•Ancho de banda de 100 MHz a 100m de distancia máxima.
•Velocidades de hasta 100 Mbps.
•El cable sera de 4 pares
Categoría 6:
•Ancho de banda de 200 MHz a 100 m de distancia máxima.
•El cable será de 4 pares trenzado y balanceados.
•Máxima Velocidad es de 250 Mbps
Categoría 7:
Usado en redes 10gigabit ethernet (10000 Mbit/s). Diseñado para
transmisión a frecuencias de hasta 600Mhz

13. PAR TRENZADO SIN BLINDAJE (UTP)

14. Es el cable más simple.
 Cable trenzado sin blindaje (Unshielded Twisted Pair)
 Se utilizan en diferentes tecnologías de red local
 Bajo costo fácil uso
 Producen más errores que otros cables
 En comparación con el blindado este, es más barato,
además de ser fácil de doblar y pesar poco.
Las desventajas de este tipo de cable, es que cuando se
somete a altas temperaturas no es tan resistente alas
interferencias del medio ambiente.
Los servicios como:
 LAN ISO 802.3 (Ethernet)
 LAN SO 802.5 (Token Ring)
 telefonía digital,…


15. Conector RJ45
Conector JACK RJ45
• EIA/TIA
especifica el uso del conector
RJ-45 para cables UTP
• Los pines del conector RJ45 se refieren al
hilo positivo y negativo de un par.
• Los hilos correspondientes a los pines 1 y
2 son conocidos como Tx+ y Tx• Los pines 3 y 6 son conocidos como Rx+
y Rx• Las letras RJ significan "registered jack"
(jack registrado), y el número 45 se refiere
a una secuencia específica de cableado
Estándares T568A y T568B
• El conector RJ-45 es el componente
macho, engarzado al extremo del cable
• El jack es el conector hembra en el
dispositivo de red, toma de pared o panel
de conexión
• Para que la electricidad fluya entre el
conector y el jack, el orden de los hilos
debe seguir el código de colores T568A, o
T568B recomendado en los estándares
EIA/TIA-568-B.1

16. Cable de Conexión Directa T568B
• Cable de conexión directa. Si el
orden de los hilos de color es el
mismo en cada extremo, conectar
dispositivos desiguales, ambos lados
deben tener la misma distribución.
SE emplea más T568B
Cable de Conexión Cruzada
• Switch a router
• Switch a PC o servidor
• Hub a PC o servidor
•

17. En un cable de conexión cruzada, los conectores RJ-45 de ambos
extremos muestran que algunos hilos de un extremo del cable están
cruzados a un pin diferente en el otro extremo del cable.
El cable cruzado sirve para conectar dos dispositivos igualitarios, como2
computadoras entre sí, para lo que se ordenan los colores de tal manera
que no sea necesaria la presencia de un hub.
Actualmente la mayoría de hubs o switches soportan cables cruzados para
conectar entre sí. A algunas tarjetas de red les es indiferente que se les
conecte un cable cruzado o normal, ellas mismas se configuran para
poder utilizarlo PC-PC o PC-Hub/switch.
Para crear un cable cruzado que funcione en 10/100baseT, un extremo del
cable debe tener la distribución 568A y el otro 568B. Para crear un cable
cruzado que funcione en 10/100/1000baseT, un extremo del cable debe
tener la distribución 568B y el otro Gigabit Ethernet (variante B).
•
Switch a switch
•
Switch a hub
•
Hub a hub
•
Router a router
•
PC a PC
•
Router a PC

19. Diferenciación entre las conexiones
• Los conectores más comunes son El
jack y el conector de jack registrado
(RJ-45)
• En algunos casos el conector de la
NIC no se ajustará al medio al cual se
tendrá que conectar. Tal es el caso del
conector AUI de 15 pines en los
ruteadores de la familia 2500
• El conector AUI permite que medios
diferentes se conecten cuando se usan
con el transceptor apropiado.
• Un transceptor es un adaptador que
convierte un tipo de conexión a otra.
• Por
ejemplo,
un
transceptor
convierte un conector AUI en uno RJ45, coaxial, o de fibra óptica.
• En Ethernet 10BASE5, o Thicknet,
se utiliza un cable corto para conectar
el AUI a un transceptor en el cable
principal.

20. STP (PAR TRENZADO BLINDADO)

21. Cable trenzado blindado (Shielded Twisted Pair)
 Cables de cobre aislados dentro de una cubierta protectora
 Inmune al ruido
 Aplicado en redes de computadoras Ethernet y Token Ring
 Más caro que UTP
 Este tipo de cable se caracteriza porque cada para va
recubierto por una maya conductora, la cual es mucho más
protectora y de mucha mas calidad que la utilizada en el UTP.
 La protección de este cable ante perturbaciones es mucho
mayor a la que presenta el UTP.
 También es más costoso.
Sus desventajas, son que es un cable caro, es recio/fuerte. Este
tipo de cable se suele utilizar en instalaciones de procesos de
datos.


22. PARAMETROS DE UN PAR
TRENZADO
Para describir las limitaciones de un par trenzado se utilizan
dos parámetros:
1.- Atenuación: Pérdida de la energía de la señal a lo largo
de la línea de transmisión.
2.- Diafonía: Se produce por la inducción que provoca un
conductor en otro cercano.

23. FIBRA OPTICA
Es un medio de networking en donde los mensajes en forma de haces de
luz realmente pasan a través de ellos de un extremo a otro.
Son filamentos de vidrio (compuestos de cristales naturales) o plástico
(cristales artificiales), del espesor de un pelo (entre 10 y 300 micrones).
Es más caro que cualquier otro cable .
No es susceptible a la interferencia electromagnética.
Ofrece velocidades de datos más altas que cualquiera otro tipos de
medios para networking.
No transporta impulsos eléctricos

24.  El
Núcleo: En sílice, cuarzo fundido o plástico en el cual se propagan las ondas ópticas. Diámetro:
50 o 62,5 um para la fibra multimodo y 9um para
la fibra monomodo.
 La Funda Óptica: Generalmente de los mismos
materiales que el núcleo pero con aditivos que
confinan las ondas ópticas en el núcleo.
 El revestimiento de protección: por lo general
esta fabricado en plástico y asegura la protección
mecánica de la fibra.

25. Velocidad y rendimiento: 100+Mbp.
 Precio promedio por nodo: el más caro.
 Tamaño de los nodos y del conector: Pequeño.
 Monomodo; longitud máxima de cable: Hasta 3000 m.
 Multimodo; longitud máxima de cable: Hasta 2000 m.
 Monomodo; un haz de luz generada por láser.
 Multimodo; múltiples haces de luz generada por LED.

26. Un acoplador es la
transición
mecánica
necesaria para poder dar
continuidad al paso de luz
del
extremo
conectorizado de un cable
de fibra óptica a otro.
Pueden ser provistos
también acopladores de
tipo
"Híbridos",
que
permiten acoplar dos
diseños
distintos
de
conector, uno de cada
lado, condicionado a la
coincidencia del perfil del
pulido

27.  Conectores:
1.- Se recomienda el conector 568SC pues este
mantiene la polaridad. La posición correspondiente
a los dos conectores del 568SC en su adaptador, se
denominan como A y B. Esto ayuda a mantener la
polaridad correcta en el sistema de cableado y
permite al adaptador a implementar polaridad
inversa acertada de pares entre los conectores.
 2.Sistemas con conectores BFOC/2.5 y
adaptadores (Tipo ST) instalados pueden seguir
siendo utilizados en plataformas actuales y futuras.
 Identificación:
Conectores
y
adaptadores
Multimodo se representan por el color marfil
Conectores y adaptadores Monomodo se
representan por el color azul

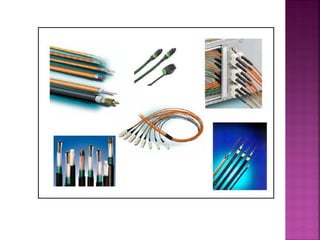

30. TIPOS DE TRANSMISION DE UNA HAZ
Monomodo
La luz recorre una única trayectoria en el interior del núcleo.
Gran ancho de banda.
Para minimizar el número de reflexiones el núcleo es lo más estrecho
posible fabricación complicada.
Multimodo
Diámetro del núcleo mayor que en las fibras monomodo.
Mayor número de trayectorias de luz resultantes de las distintas
reflexiones dispersión de las componentes ® disminución de la
velocidad de propagación.
Tipos: multimodo de índice gradual y multimodo de índice de escala.

31. 










La fibra óptica hace posible navegar por Internet a una velocidad de
dos millones de bps.
Acceso ilimitado y continuo las 24 horas del día, sin congestiones.
Video y sonido en tiempo real.
Fácil de instalar.
Es inmune al ruido y las interferencias, como ocurre cuando un
alambre telefónico pierde parte de su señal a otra.
Las fibras no pierden luz, por lo que la transmisión es también
segura y no puede ser perturbada.
Carencia de señales eléctricas en la fibra, por lo que no pueden dar
sacudidas ni otros peligros. Son convenientes para trabajar en
ambientes explosivos.
Presenta dimensiones más reducidas que los medios preexistentes.
El peso del cable de fibras ópticas es muy inferior al de los cables
metálicos, capaz de llevar un gran número de señales.
La materia prima para fabricarla es abundante en la naturaleza.
Compatibilidad con la tecnología digital.

32. Sólo pueden suscribirse las personas que viven en
las zonas de la ciudad por las cuales ya esté
instalada la red de fibra óptica.
 El coste es alto en la conexión de fibra óptica,
las empresas no cobran por tiempo de
utilización sino por cantidad de información
transferida al computador, que se mide en
megabytes.
 El coste de instalación es elevado.
 Fragilidad de las fibras.
 Disponibilidad limitada de conectores.
 Dificultad de reparar un cable de fibras roto en
el campo.

