Este documento describe el Grupo Inversor Flux-Control, un estabilizador y reductor de flujo luminoso. Mantiene una tensión estable de alimentación para lámparas y permite reducir la potencia de iluminación a distintos niveles programables para ahorrar energía. Explica su funcionamiento, instalación, características técnicas y software. Su objetivo es optimizar el alumbrado público mediante el control electrónico de la tensión y la reducción programable del flujo luminoso en horas de menor tránsito.

1. GRUPO INVERTER
FLUX-CONTROL
FLUX-CONTROL
Estabilizador - Reductor de flujo lumínico

2. GRUPO INVERTER
FLUX-CONTROL
INDICE
INTRODUCCIÓN .............................................................. 2
HISTORICO ...................................................................... 2
DESCRIPCIÓN ................................................................. 3
VENTAJAS ....................................................................... 5
FUNCIONAMIENTO ......................................................... 6
INSTALACIÓN .................................................................. 7
CARACTERISTICAS TECNICAS ..................................... 9
SOFTWARE .................................................................... 11
1

3. GRUPO INVERTER
FLUX-CONTROL
INTRODUCCIÓN
La energía eléctrica se ha convertido en la En las situaciones donde siempre se
energía más utilizada para hacer funcionar apagan las mismas luminarias existe una
nuestras maquinas, equipos electrónicos, disparidad en la vida de las lámparas.
sistemas de iluminación, etc.
El ahorro energético es directamente
Los equipos receptores se proyectan, en proporcional al numero de luminarias
general, para una tensión nominal deter- apagadas.
minada y con unas variaciones definidas en
la calidad del suministro. Dentro de dichos Reactancia de doble nivel: La idea básica
márgenes su funcionamiento es normal si es reducir el consumo en cada punto de luz
bien, en la mayoría de los casos, el sin perjudicar el comportamiento de la
consumo de energía aumenta fuertemente lámpara en cuanto a su estabilidad,
con la sobretensión. Los sistemas para arranque, duración, rendimiento etc. Ello se
iluminación que integran lámparas de consigue haciendo trabajar las lámparas al
descarga asociadas a balastos tipo serie 60% de la potencia consumida por el
(Vapor de Sodio Alta Presión “VSAP”, Vapor conjunto lámpara balasto, variable en
de Mercurio “VM”, etc.) son muy función de la tensión de alimentación y que
susceptibles a las variaciones en su tensión puede ser en horas valle del 130% de su
de alimentación. Tensiones superiores al valor nominal; con lo cual se obtiene un
105% del valor nominal para el que fueron pequeño ahorro energético. El flujo
diseñadas disminuyen fuertemente la vida luminoso emitido por la luminaria es
de las lámparas y equipos, acompañado de generalmente superior al 50% del nominal.
un gran incremento en el consumo de Reducciones mayores de potencia
energía eléctrica innecesario. disminuirían los rendimientos del sistema.
Con éste sistema se evita el problema de la
HISTÓRICO falta de uniformidad luminosa; pero el
cambio brusco de flujo nominal a flujo
En la década de los años 70, con la crisis reducido provoca una sensación de falta de
energética, se comienza a diseñar los luz en el usuario.
primeros sistemas para una mejor racio-
nalización de la energía consumida en los
alumbrados públicos e industriales, En los sistemas que incorporan un
utilizándose diferentes métodos para temporizador para evitar la instalación de la
obtener un menor consumo. línea de mando, la reducción no está
sincronizada; se produce a destiempo en
Apagado parcial (doble circuito): Con este las lámparas. En caso de un reencendido
sistema lo que se consigue es reducir el de la instalación de alumbrado cuando está
consumo apagando parte de las luminarias en situación de nivel reducido, el
durante un periodo de tiempo determinado, temporizador inicia un nuevo retardo al
perdiendo la uniformidad lumínica. volver la tensión de red, perdiéndose
prácticamente el ahorro correspondiente al
tiempo de flujo reducido.
2

4. GRUPO INVERTER
FLUX-CONTROL
Los dos sistemas descritos anteriormente y, de alimentación en la línea de alumbrado
en el caso más común de sobretensión en programada exteriormente, llegando a un
las horas valle del suministro, se ven ahorro del 55% del consumo con equipos
afectados en su funcionamiento por las VSAP y de un 40% en VM.
variaciones de la tensión de red. En el
Los equipos FLUX-CONTROL, desde sus
sistema de doble circuito se produce una
primeros diseños, permiten reducir el
gran disparidad en la vida de las lámparas y
consumo de energía disminuyendo el nivel
lógicamente, un mayor deterioro en las que
de iluminación en horas de menor tránsito.
permanecen encendidas durante toda la
Actualmente, se realiza esta variación de
noche, estando afectada toda la instalación
tensión a una velocidad 5 voltios por
de las sobrepotencias motivadas por la
minuto, con pequeños escalones de
elevación de la tensión de red. En aquellas
tensión, que garantizan la estabilidad del
que incorporan los equipos de doble nivel, la
arco de las lámparas y la adaptación del
potencia de las lámparas, tanto a nivel
usuario a los nuevos niveles de
nominal como a nivel reducido, varía
iluminación, al ser estas variaciones
fuertemente en función de las
imperceptibles.
sobretensiones de la red que, a su vez, y
debido a la complejidad de sistema, es de
difícil mantenimiento.
DESCRIPCIÓN
De los resultados obtenidos con los dos
sistemas descritos anteriormente, el pro- Los equipos FLUX-CONTROL se han
blema prioritario es conseguir una tensión de diseñado para la optimización de las
red estable en su valor de tensión nominal, a instalaciones de alumbrado proyectadas
.n de conseguir ahorros de energía y de para lámparas de descarga tipo VSAP, VM,
mantenimiento. etc., muy utilizadas en alumbrado público.
Estabilizador de tensión – Reductor de Integran un robusto estabilizador de
Flujo en cabecera de línea FLUX- tensión controlado electrónicamente
CONTROL mediante un circuito de mando, que integra
un potente microprocesador que realiza la
Su desarrollo está pensado para suministrar esta-bilización de la tensión en la salida a
una tensión estabilizada a las lámparas y valores en régimen nominal programable,
reducir la potencia de las mismas desde el de 230, 220 y 210; y en régimen reducido
centro de mando, consiguiendo solucionar programable, de 200, 190 y 180 voltios.
los problemas en el alumbrado ocasionados
por los defectos en las redes de distribución
eléctrica, a la vez que un fuerte ahorro en el
mantenimiento y consumo de energía.
Actualmente los equipos FLUX-CONTROL
garantizan una alimentación fija y estable
con una tolerancia del +/-1,5% del valor
nominal de tensión de los equipos
instalados.
La reducción de consumo que proporcionan
los equipos FLUX-CONTROL se consigue
en sus dos funciones básicas: estabilización
de la tensión de red y reducción de la
tensión
3

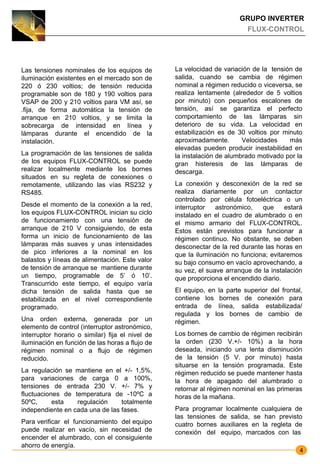

5. GRUPO INVERTER
FLUX-CONTROL
Las tensiones nominales de los equipos de La velocidad de variación de la tensión de
iluminación existentes en el mercado son de salida, cuando se cambia de régimen
220 ó 230 voltios; de tensión reducida nominal a régimen reducido o viceversa, se
programable son de 180 y 190 voltios para realiza lentamente (alrededor de 5 voltios
VSAP de 200 y 210 voltios para VM así, se por minuto) con pequeños escalones de
.fija, de forma automática la tensión de tensión, así se garantiza el perfecto
arranque en 210 voltios, y se limita la comportamiento de las lámparas sin
sobrecarga de intensidad en línea y deterioro de su vida. La velocidad en
lámparas durante el encendido de la estabilización es de 30 voltios por minuto
instalación. aproximadamente. Velocidades más
elevadas pueden producir inestabilidad en
La programación de las tensiones de salida la instalación de alumbrado motivado por la
de los equipos FLUX-CONTROL se puede gran histeresis de las lámparas de
realizar localmente mediante los bornes descarga.
situados en su regleta de conexiones o
remotamente, utilizando las vías RS232 y La conexión y desconexión de la red se
RS485. realiza diariamente por un contactor
controlado por célula fotoeléctrica o un
Desde el momento de la conexión a la red, interruptor astronómico, que estará
los equipos FLUX-CONTROL inician su ciclo instalado en el cuadro de alumbrado o en
de funcionamiento con una tensión de el mismo armario del FLUX-CONTROL.
arranque de 210 V consiguiendo, de esta Estos están previstos para funcionar a
forma un inicio de funcionamiento de las régimen continuo. No obstante, se deben
lámparas más suaves y unas intensidades desconectar de la red durante las horas en
de pico inferiores a la nominal en los que la iluminación no funciona; evitaremos
balastos y líneas de alimentación. Este valor su bajo consumo en vacío aprovechando, a
de tensión de arranque se mantiene durante su vez, el suave arranque de la instalación
un tiempo, programable de 5’ ó 10’. que proporciona el encendido diario.
Transcurrido este tiempo, el equipo varía
dicha tensión de salida hasta que se El equipo, en la parte superior del frontal,
estabilizada en el nivel correspondiente contiene los bornes de conexión para
programado. entrada de línea, salida estabilizada/
regulada y los bornes de cambio de
Una orden externa, generada por un régimen.
elemento de control (interruptor astronómico,
interruptor horario o similar) fija el nivel de Los bornes de cambio de régimen recibirán
iluminación en función de las horas a flujo de la orden (230 V.+/- 10%) a la hora
régimen nominal o a flujo de régimen deseada, iniciando una lenta disminución
reducido. de la tensión (5 V. por minuto) hasta
situarse en la tensión programada. Este
La regulación se mantiene en el +/- 1,5%, régimen reducido se puede mantener hasta
para variaciones de carga 0 a 100%, la hora de apagado del alumbrado o
tensiones de entrada 230 V. +/- 7% y retornar al régimen nominal en las primeras
fluctuaciones de temperatura de -10ºC a horas de la mañana.
50ºC, esta regulación totalmente
independiente en cada una de las fases. Para programar localmente cualquiera de
las tensiones de salida, se han previsto
Para verificar el funcionamiento del equipo cuatro bornes auxiliares en la regleta de
puede realizar en vacío, sin necesidad de conexión del equipo, marcados con las
encender el alumbrado, con el consiguiente
ahorro de energía.
4

6. GRUPO INVERTER
FLUX-CONTROL
referencias N, A, B y C. El borne N recibe el - MANTIENE LA UNIFORMIDAD DEL
neutro de la línea de programación y los ALUMBRADO
bornes A, B y C , la fase según la tabla
siguiente: - MANTIENE EL COS EXISTENTE EN LA
INSTALACIÓN
TENSION DE SALIDA A B C - NO INTRODUCE ARMÓNICOS EN LA RED
230 V -RÁPIDA AMORTIZACIÓN Y ALTA FIABILIDAD
220 V F
- PREVISTO PARA LAMPARAS VSAP. Y V.M.
210 V F F
- VERIFICACIÓN PERMANENTE DE LA
200 V F
TENSION DE SALIDA
190 V F F
- MEDIDA DE LA TENSIÓN DE SALIDA EN
180 V F VERDADERO VALOR EFICAZ (TRUE VRMS.)
- PROTECCIÓN CONTRA INVERSIÓN DE
CONEXIÓN (ENTRADA POR SALIDA)
La nueva generación de equipos FLUX-
CONTROL incorporan en el circuito de - PROTECCIÓN CONTRA SOBRETENSIONES
mando electrónico un potente micro- EN LA SALIDA CON SEÑALIZACIÓN EN EL
procesador de última generación, y un CIRCUITO DE MANDO
sistema de lectura de tensión de salida en
verdadero valor eficaz (TRUE Vrms.), que - TIEMPO DE ARRANQUE PROGRAMABLE
asegura la precisión y estabilidad en la
- POSIBILIDAD DE PROGRAMAR LA TENSIÓN
tensión de salida de los equipos ya que, de
EN RÉGIMEN NOMINAL DE 230, 220 y 210 V.
no ser así, el valor medido de la tensión de EN FUNCION DE LOS EQUIPOS INSTALADOS.
salida queda fuertemente afectado por la ESTADO DE VIDA DE LAS LÁMPARAS DE
forma de onda de las lámparas de descarga. FORMA LOCAL Y REMOTA
- POSIBILIDAD DE PROGRAMAR LA TENSIÓN
EN RÉGIMEN REDUCIDO DE 200, 190 y 180V.
VENTAJAS EN FUNCION DE LOS EQUIPOS INSTALADOS.
ESTADO DE VIDA DE LAS LAMPARAS DE
- FUNCIONAMIENTO INTELIGENTE FORMA LOCAL Y REMOTA
- ESTABILIZA LA TENSIÓN DE ALIMENTACIÓN
-POSIBILIDAD DE PROGRAMAR EXTE-
- ALTO RENDIMIENTO, SUPERIOR AL 98% RIORMENTE LA TENSIÓN DE SALIDA EN SEIS
- DISMINUYE EL CONSUMO HASTA EL 55% NIVELES DE FORMA LOCAL Y REMOTA
- AHORRO DE ENERGÍA: EVITA EXCESOS DE - FÁCIL INCORPORACIÓN
CONSUMO EN LAS LUMINARIAS Se instala en la cabecera de línea
- PROLONGA LA VIDA DE LAS LÁMPARAS No necesita modificar la instalación
Sin hilos de mando en la instalación
- DISMINUYE LA INCIDENCIA DE AVERÍAS Fácil revisión del funcionamiento
5

7. GRUPO INVERTER
FLUX-CONTROL
FUNCIONAMIENTO
El diseño moderno e innovador de los FLUX- memoria del circuito de mando. La tensión
CONTROL está basado en una dilatada de salida se sitúa en un valor de arranque de
experiencia, autotransformador de red con 210 V, conectando la salida a las lámparas
18 salidas, la elección de cada toma se de la instalación de alumbrado al cabo de
gobierna electrónicamente en el circuito de 30” aproximadamente.
mando para conseguir las distintas
Esta tensión de arranque se mantiene du-
tensiones estabilizadas, nominal, arranque o
rante el tiempo programado en el conector
de régimen reducido. Los cambios entre las
de programación, situado en el circuito de
distintas tomas se realizan siempre de forma
mando en cada una de las fases (recomen-
correlativa (cerrando la toma anterior o
dado 5’ para SAP y 10’ para V.M. Y haloge-
siguiente) , a través de un transformador
nuros metálicos) y se consigue un suave
sumador y antes de abrir el conmutador en
arranque de las lámparas que reduce los
servicio evitando, de esta manera,
picos de intensidad en la conexión del
sincronismos delicados, carga mínima para
alumbrado.
lecturas de intensidad de salida y micro
cortes en la tensión de salida que generan Pasado el periodo de arranque, el FLUX-
armónicos indeseables hacia la red. CONTROL inicia una lenta variación (5 V.
por minuto en escalones de 4,5 V. Aproxima-
El sistema se protege contra las sobre-
damente) hasta alcanzar el valor de régimen
cargas con un interruptor magnetotérmico y
nominal garantizando así, la estabilidad de la
consta de protección térmica contra el
tensión frente a las fluctuaciones de la red y
exceso de temperatura. Para evitar el
variaciones de carga.
apagado de la instalación de alumbrado se
hace necesario un sistema de by-pass con Cuando un elemento de control externo
rearme automático, cada vez que se (interruptor astronómico, interruptor horario o
desconecta de la línea de alimentación. similar) ordena al equipo FLUX-CONTROL
Actúa por anomalías en la placa de control, pasar a régimen de flujo reducido,
sobretensiones fuera de los márgenes en la automáticamen-te realiza el primer salto
entrada y/o salida o exceso de temperatura descendente, dismi-nuyendo la tensión de
en el equipo. La composición de todos los salida lentamente (5V. por minuto en
elementos descritos forma parte de una fase escalones de 4,5 V aproxima-damente) y
de alimentación, funcionando de forma alcanzar el régimen reducido. El equipo se
independiente cada una de las tres fases en mantiene estabilizando la tensión, hasta la
los equipos trifásicos. hora de apagado del alumbrado o hasta que
el elemento externo de control dé la orden
Al conectar el equipo FLUX-CONTROL a la
de volver al régimen nominal unas horas
red se efectúa un chequeo de todas las
antes del orto. En este último caso, el equipo
funciones a realizar, grabadas en la
aumentará la tensión de salida, el primer
escalón de manera instantánea, si-guiendo
de forma lenta (5 V. por minuto en saltos de
4,5 V. aproximadamente) hasta alcanzar el
valor nominal.
Cuando un equipo FLUX-CONTROL se está
estabilizado en el valor nominal y se inte-
rrumpe el suministro de la red, al volver la
6

8. GRUPO INVERTER
FLUX-CONTROL
tensión, el equipo realiza el proceso de La regleta para la conexión del equipo está
arranque manteniendo la tensión de salida situada situada en la parte superior del
en 210 V con el fin de limitar las sobre- frente del equipo, debidamente señalizada
intensidades iniciales del encendido. en la placa de características: bornes de
Transcurrido el periodo de arranque pro- entrada de línea, bornes de salida estabili-
gramado, el equipo aumenta progresi- zada y bornes de programación para el
vamente la tensión hasta estabilizarla en el cambio de régimen.
valor de régimen nominal.
Si el equipo FLUX-CONTROL está
funcionando en posición de régimen Es aconsejable, una vez realizada la acome-
reducido y se interrumpe el suministro de la tida de los cables al equipo FLUX-
red, al volver la tensión, el equipo realiza el CONTROL y antes del embornado del
proceso de arranque manteniendo la tensión mismo, proceder al encendido de la
de salida en 210 V, a fin de conseguir el instalación del alumbrado, puenteando cada
perfecto reencendido de todas las lámparas fase de entrada y salida de manera
de la instalación y limitar las intensidades de independiente del equipo y verificando, al
arranque de las lámparas. Transcurrido el cabo de unos 10 minutos, el en-cendido de
periodo de arranque programado, el equipo todas las lámparas de la insta-lación. Acto
reduce progresivamente la tensión hasta seguido, comprobar que las intensidades de
situarse en el valor de régimen reducido. cada fase no sobrepasan la capacidad del
FLUX-CONTROL. Realizada esta
comprobación proceder al apagado de la
instalación y posterior conexión del equipo,
INSTALACIÓN respetando las entradas y salidas así como
el orden de las fases.
La fijación mecánica y acometida de los con-
ductores eléctricos se realiza a través de la
base de los equipos. Cuando se instalan con El encendido de la instalación se realiza con
armario intemperie, los espárragos roscados el accionamiento del contactor general, que
de fijación de 12 milímetros de diámetro alimenta la entrada del equipo FLUX-
deben sobresalir, como mínimo 100 mm de CONTROL y la salida del estabilizador-
la rasante. Los equipos se colocan encima reductor a toda la instalación de alumbrado.
de una bancada de obra de dimensiones La orden de encendido se realiza mediante
adecuadas y altura suficiente , (por ejemplo el interruptor crepuscular, reloj, reloj
200 o 300 milímetros) en donde se reciben astronómico, manual etc. El contactor
los espárragos y se prevé el tubo para los general de entrada, prote-cción, reloj etc. no
cables. (ver las medidas en apartado se incluyen en el equipo estabilizador-
dimensiones). reductor pues forman parte del cuadro de
La conexión de los equipos FLUX- alumbrado.
CONTROL es muy sencilla. La instalación
eléctrica se realiza en serie entre el
contactor general de cuadro de alumbrado y Los equipos FLUX-CONTROL estabilizan la
las líneas de distribución, teniendo especial tensión a régimen nominal de 230 voltios.
cuidado en mantener conectados a la salida Mientras no se reciba señal en los bornes
del contactor general todos los circuitos
auxiliares del cuadro de alumbrado.
7

9. GRUPO INVERTER
FLUX-CONTROL
auxiliares de programación, las tensiones de pondrán en funcionamiento hasta no
régimen reducido se programan a través de subsanar el defecto de conexión.
un reloj auxiliar con reserva de marcha o a
través del contacto de la programación Todos los equipos FLUX-CONTROL están
manual que contienen los relojes astronó- previstos para su utilización con lámparas de
micos no incluidos en el equipo. Para la VSAP y VM, y se selecciona el modo de
programación de las tensiones de 210 y 190 funcionamiento por el instalador.
voltios que requieren doble alimentación, se
instalará un relé de dos circuitos indepen-
dientes gobernado por el reloj auxiliar o el
contacto de programación voluntaria del reloj
astronómico.
El funcionamiento correcto de todos los
equipos FLUX-CONTROL se verifica en
fabrica sin ser necesario, a la puesta en
servicio, ningún tipo de ajustes por el
personal especializado.
Es muy importante no cambiar la línea de
entrada por la de salida. Los equipos no se
CONEXIONADO
RELOJ ASTRONÓMICO FLUX -CONTROL
PROGRAMACIÓN ENTRADA SALIDA
L N 3 4 5 6 7 8 V DE SALIDA LÍNEA LÍNEA
F-N 230 Vac.
ABCN N R S T N R S T
N
R
LÍNEA
S
T
EQUIPO SAP EQUIPO SAP
EQUIPO SAP EQUIPO SAP SALIDA ESTABILIZADA
EQUIPO SAP EQUIPO SAP
8

10. GRUPO INVERTER
FLUX-CONTROL
CARACTERISTICAS TÉCNICAS
CARACTERÍSTICAS FLUX-CONTROL 10 FLUX-CONTROL 20 FLUX-CONTROL 30 FLUX-CONTROL 45 FLUX-CONTROL 60
Potencia 10 KVA 20 KVA 30 KVA 45 KVA 60 KVA
Tensión de red 3 x 400 V + N
Variación de red +/- 7%
Tensión de salida nominal 230 ó 220 V
Regulación Régimen nom. +/- 1,5 %
Tensión de salida arranque 210 V
Tensión de salida reducido 180-190-200-210 V
Regulación Régimen
+/- 1,5 %
reducc.
Intensidad total máxima 45 A 90 A 135 A 198 A 270 A
Intensidad p/ fase máxima 15 A 30 A 45 A 66 A 90 A
Ancho del Armario 785 mm
Fondo del Armario 320 mm
Ato del Armario 1100 mm 1100 mm 1100 mm 1400 mm 1400 mm
Peso del Armario 110 Kg 110 Kg 140 Kg 225 Kg 250 Kg
Ancho en placa de montaje 480 mm 480 mm 480 mm 520 mm 520 mm
Fondo en placa de montaje 250 mm 250 mm 250 mm 260 mm 260 mm
Alto en placa de montaje 845 mm 845 mm 845 mm 1100 mm 1100 mm
Peso en placa de montaje 75 Kg 75 Kg 100 Kg 260 Kg 260 Kg
Tipo de montaje MODULAR
Estos equipos son estáticos con 18 pasos de estabilización, control de corrección independiente por
cada una de las fases. NO produce armónicos, parásitos ni distorsión en la forma de onda.
* Consultar otras potencias
CAPACIDAD MAXIMA CON LAMPARAS DE IGUAL POTENCIA
FLUX-CONTROL 10 FLUX-CONTROL 20 FLUX-CONTROL 30
P/ fase Total P/ fase Total P/ fase Total
Equipo 70 W V.S.A.P. 33 99 66 198 96 288
Equipo 100 W V.S.A.P. 25 75 50 150 72 216
Equipo 150 W V.S.A.P. 16 48 33 99 48 144
Equipo 250 W V.S.A.P. 10 30 20 60 28 84
Equipo 400 W V.S.A.P. 6 18 13 39 20 60
Equipo 80 W V.M. 33 99 66 198 96 288
Equipo 125 W V.M. 21 63 42 126 62 186
Equipo 250 W V.M. 10 30 20 60 28 84
Equipo 400 W V.M. 6 18 13 39 20 60
9

11. GRUPO INVERTER
FLUX-CONTROL
INSTALACIÓN DE ALUMBRADO CON LAMPARAS
DE DISTINTO TIPO Y POTENCIA
Las instalaciones que convine en la misma línea lámparas de distinto tipo, por ejemplo (VSAP y VM)
independientemente de la potencia, cuando se aplique el régimen de reducción de flujo se programara
para las lámparas de VM, para evitar el apagado de las mismas, sacrificando un menor ahorro en las
de tipo VSAP.
En las instalaciones de alumbrado realizadas con lámparas del mismo tipo, pero diferentes potencias,
se calculara la intensidad nominal en la línea de la fase mas cargada, sumando las intensidades en
régimen nominal de cada lámpara, la intensidad total de la fase con mayor potencia definirá el equipo
estabilizador reductor trifásico que se debe instalar.
En las instalaciones de alumbrado realizadas con lámparas de distinto tipo y diferentes potencias, se
calculara la intensidad nominal en la línea de la fase mas cargada, sumando las intensidades en
régimen nominal de cada lámpara, la intensidad total de la fase con mayor potencia definirá el equipo
estabilizador reductor trifásico que se debe instalar, para facilitar él calculo se hará uso de las tablas
siguientes.
EQUIPOS DE ALUMBRADO CON LAMPARAS VSAP (LINEA 220 V. 50Hz.)
Tensión de Intensidad en Intensidad Intensidad Pérdidas Condensador
Vatios
arco lámpara nominal línea arranque línea Balasto Alto factor
70 W 90 V 0,98 A 0,45 A 0,75 A 10 W 12 microfar.
100 W 100 V 1,20 A 0,60 A 1,00 A 12 W 14 microfar.
150 W 100 V 1,80 A 0,90 A 1,50 A 18 W 20 microfar.
250 W 100 V 3,00 A 1,50 A 2,20 A 25 W 36 microfar.
400 W 150 V 4,60 A 2,20 A 3,30 A 30 W 50 microfar.
1000 W 110 V 10,30 A 5,60 A 7,60 A 60 W 110 microfar.
EQUIPOS DE ALUMBRADO CON LAMPARAS VM (LINEA 220 V. 50Hz.)
Tensión de Intensidad en Intensidad Intensidad Pérdidas Condensador
Vatios
arco lámpara nominal línea arranque línea Balasto Alto factor
80 W 115 V 0,80 A 0,45 A 0,75 A 9W 8 microfar.
125 W 125 V 1,20 A 0,70 A 1,10 A 12 W 10 microfar.
250 W 130 V 2,15 A 1,35 A 2,20 A 18 W 18 microfar.
400 W 135 V 3,25 A 2,15 A 3,50 A 21 W 25 microfar.
700 W 140 V 5,45 A 3,70 A 6,00 A 30 W 45 microfar.
1000 W 145 V 7,50 A 5,30 A 9,00 A 40 W 60 microfar.
10

12. GRUPO INVERTER
FLUX-CONTROL
SOFTWARE DE GESTIÓN
Descripción
“Monofásico” o “Trifásico”, visible para cada
fase activa.
Software para configuración, control y
visualización de medidas en equipos del Tras 5 segundos sin comunicación con las
tipo“Luminarias”, dispuestos en Monofásico fases S o T paso cambio a modo “Monofá-
(un equipo) o en Trifásico (tres equipos) sico”.
mediante una única conexión a un puerto
serie RS232 de un PC.
Características:
Requisitos Mínimos Hardware Búsqueda automática y presentación activa
de fases conectadas.
PC 486 Monitoreo en tiempo real de:
1 Puerto RS232 libre
Unidad CD-ROM o 1 Puerto USB (Para la - Estado de Comunicaciones, Modo (Local
Instalación) intermedia Actual, tensión de estabiliza-
Disco Duro con 10Mb de espacio Libre ción seleccionada, piloto de Alarma,
Ratón estado de estabilización.
Ventanas independientes para cada fase.
Parámetros configurables por fase indepen-
Requerimientos del Sistema diente:
- Tensiones de programación de Nominal
Windows 95, Windows 98, Windows y/o Reducido.
Millenium, Windows 2000, WindowsXP. - Cambio de modo (Local/ Reducido).
- Envío de “ByPass” con mensaje de
Puesta en marcha confirmación previo.
- Envío de configuración seleccionada
Instalación del software. para la fase.
- Envío a todas las fases los mismos
Conectar cableado de comunicaciones a
parámetros de configuración.
puerto serie RS232.
Almacenamiento de parámetros último
Ejecutar la aplicación, la cual comenzará a
envío.
presentar la información actual de las fases
encontradas. Selección manual de Modo Monofásico o
Trifásico.
- Si no encuentra fases:
Cambio a modo “Monofásico” tras 5
- Puerto serie por defecto COM 1
(Cambiar número del puerto Serie en el
segundos sin respuesta de las fases S o T.
archivo “Com.cfg” dentro del directorio de la
instalación)
- No hay conexión con las fases.
NOTA: Se ha implementado un sistema de
Monitoreo permanente y en tiempo real del
mensajes de Ayuda al pasar por los botones
estado de las fases activas.
del menú (situado en la parte inferior dere-
Aviso de alarma, fallo de comunicación, cha), así como al pasar por la etiqueta de RX.
modo (Local/Remoto). No siendo muy necesario un manual de uso
Menú de configuración y selección de modo como tal.
11

13. GRUPO INVERTER
FLUX-CONTROL
INVERTER Electrónica S.L.
Tlf. Atención Nacional: 902.16.66.16
www.inverter.es
