1. ELEMENTOS DEL DISEÑO
Fundamentos del diseño.
1ºGrado Diseño Interiores

2. • Elementos del diseño: conceptuales,
visuales y de relación
• La forma como punto, línea, plano y
volumen.

3. ¿Qué es el diseño?
El diseño es un proceso de creación
visual con un propósito.
A diferencia de la pintura y de la escultura, que son la
realización de las visiones personales y los sueños
de un artista,
el diseño cubre exigencias prácticas
,

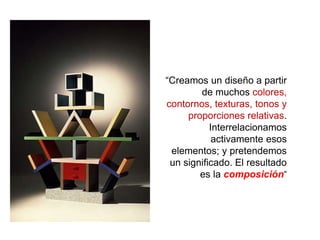

4. “Creamos un diseño a partir
de muchos colores,
contornos, texturas, tonos y
proporciones relativas.
Interrelacionamos
activamente esos
elementos; y pretendemos
un significado. El resultado
es la composición”

5. El lenguaje visual
Es la base de la creación del diseño
Comprender el lenguaje visual
aumentará en el diseñador su
capacidad para la
organización visual

6. • Compuesta por unos elementos básicos.
• Contorno, tamaño, color y textura.
• Ocupa espacio.
• Señala una posición e indica una dirección.
Las formas son contornos compactos que ocupan
un espacio y se diferencian del fondo.
La forma es todo lo que se puede ver:
La forma es :
BIDIMENSIONAL TRIDIMENSIONAL

7. Forma y Figura.
A menudo se usan como
sinónimos, pero no tienen el
mismo significado.
FIGURA, es un área
delimitada con una línea.
FORMA, aquella figura que se
le da volumen y grosor y que
se puede mostrar en vistas
diferentes.
Elementos
del
diseño

8. Elementos
del
diseño
Marco de Referencia.
El área donde limitamos nuestro diseño, es el marco de referencia.
Dentro de el se pueden introducir una o varias formas.
Donde la composición es el efecto que producen las formas con el fondo.
Esta nos proporciona la escala, idea de tamaño de las formas, y establece
las posiciones y direcciones de los elementos.
Forma y Espacio.
La forma es un espacio positivo, un espacio ocupado.
El espacio sin ocupar que rodea a una forma se conoce como espacio
negativo.
El espacio positivo se percibe como una figura positiva.
Cuando el espacio negativo esta rodeado por formas positivas, se
convierte en una figura negativa. Cuando una figurase superpone con otra
se crea cierta profundidad.
Cuando la misma figura se muestra retorcida, doblada u ondulada se
introduce una forma de considerable profundidad.
La misma figura puede aparecer a distintos tamaños en la misma
composición, una secuencia de formas menguantes sugiere una
profundidad infinita
Una figura a la que se le da grosor y volumen transforma un espacio plano
y bidimensional dentro del marco de referencia. en un espacio de la
profundidad.

9. Elementos
del
diseño TIPOS DE FORMAS
Las formas pueden clasificarse de manera genérica según su contenido especifico.
FIGURATIVAS: cuando la forma contiene un tema identificable.
ABSTRACTAS: cuando la forma contiene un tema no identificable.
Formas figurativas: puede ser ejecutada con realismo fotográfico o con un
cierto grado de abstracción. Si el tema no se puede identificar la forma no es
figurativa. A veces el tema de una forma figurativo es fantástico, no obstante la
forma presenta una realidad transformada que sugiere volumen y espacio de
manera que el tema de manera que tema fantástico comunica al observador
una especie de realidad.
Formas naturales: comprende los organismos vivientes y objetos inanimados
que existen en la superficie de la tierra, en los océanos o en el aire.
Formas artificiales: son formas figurativas derivadas de objetos y entornos
creados por el hombre. Pueden ser edificios, productos, muebles, etc.
Formas conceptuales: es una forma figurativa en el sentido de que describa
una idea identificable, en vez de algo que existe en un sentido material.
Formas abstractas: expresa la sensibilidad del diseñador para con el contorno,
color y composición sin basarse en elementos identificables.

10. Elementos
del
diseño
LA VISUALIZACIÓN DE LA FORMA
Cuando una forma origina una figura en una superficie bi-dimensional, se la puede representar de
diferentes maneras sin alterar su tamaño, color posición y dirección.
Visualizar una forma requiere la utilización de los elementos conceptuales del diseño: PUNTOS,
LÍNEAS Y PLANOS.
Mediante líneas.
Cuando representamos una forma por medio de la línea que perfila su exterior, hemos dibujado esa
forma por medio de su contorno, puede usarse líneas gruesas de diferentes anchos. Dintorno es el
interior de una forma. En ese interior pueden aparecer colores, texturas, líneas, etc.
Mediante superficies lisas.
La figura contorneada se pinta de un color, Silueta. La forma con un dintorno plano, pintado con un
color.
Mediante líneas y superficies planas.
Las líneas se usan para crear formas con apariencia ligera, mientras las superficies planas crean
formas pesadas. Si las tenemos las dos permitimos que coexistan aéreas ligeras con pesadas.
Mediante puntos.
Los puntos repetidos pueden usarse para delimitar un contorno.
Mediante texturas.
Cuándo los puntos son usados para crear una superficie pueden crear textura.

12. Elementos
del
diseño .
Mediante líneas y superficies planas.
Las líneas se usan para crear formas con apariencia ligera, mientras las superficies planas
crean formas pesadas. Si las tenemos las dos permitimos que coexistan aéreas ligeras
con pesadas.
Mediante puntos.
Los puntos repetidos pueden usarse para delimitar un contorno.
Mediante texturas.
Cuándo los puntos son usados para crear una superficie pueden crear textura.

13. Elementos del diseño
PLANO
PUNTO LÍNEA
VOLUMEN

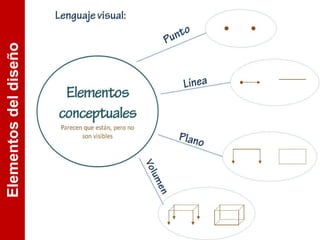

14. Elementos del diseño
ELEMENTOS CONCEPTUALES
No son visibles.
No existen físicamente.
Si son visibles ya no son
conceptuales.
(Punto, línea, plano y volumen)

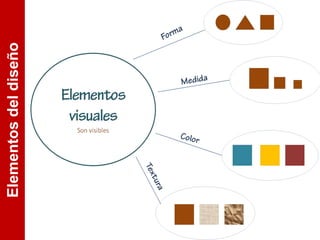

ELEMENTOS VISUALES
Cuando los elementos
conceptuales se materializan,
estos se hacen visibles.
( forma, tamaño, color y textura)

15. Elementos del diseño
ELEMENTOS DE RELACIÓN
Gobiernan la ubicación y la
interrelación de las formas en un
diseño.
( dirección, posición, espacio y
gravedad)

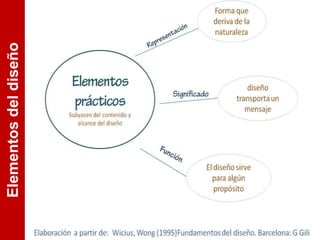

ELEMENTOS PRÁCTICOS
Son los que subyacen en el
contenido y en el alcance de un
diseño.
( Representación, significado y
función)

16. Elementos del diseño

17. Elementos
del
diseño

18. Elementos
del
diseño

19. Elementos
del
diseño

20. Elementos
del
diseño

21. Punto
El punto tiene un tamaño
comparativamente pequeño.
Su forma debe ser simple.
No tiene largo, ancho, ni dirección.
Como elemento formal se analiza:

22. Punto
Indicar una posición.
Indicar una referencia
espacial.
Indica el principio y fin
de un elemento.
Organiza los elementos que
lo rodean.
Tiene una fuerza visual de
atracción sobre el ojo.
Una serie de puntos tiene la
capacidad de guiar el ojo
hacia un destino.
Olaf, Erwin. 2002
Como elemento conceptual se analiza:

23. Línea
UNIVERSIDAD
EL
BOSQUE
-
FACULTAD
DISEÑO,
IMAGEN
Y
COMUNICACIÓN
-
TEORÍA
1
Se define como: un punto en
movimiento.
Tiene una sola dimensión.
Tiene longitud pero carece de
anchura y profundidad.
Puede tener distintos grados
de espesor, pero su longitud
supera a su anchura.
Posee tensión y dirección.
Como elemento formal se analiza:

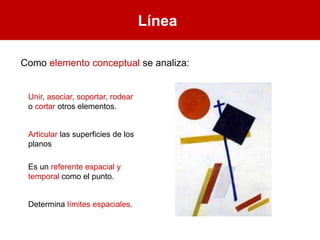

24. Línea
Unir, asociar, soportar, rodear
o cortar otros elementos.
Articular las superficies de los
planos
Es un referente espacial y
temporal como el punto.
Determina límites espaciales.
Como elemento conceptual se analiza:

25. Línea
Como elemento conceptual se analiza:
Una línea vertical puede
expresar un estado de
equilibrio.
Una línea horizontal puede
representar la estabilidad, o
reposo.
Una línea oblicua es
dinámica y visualmente activa
en su estado de desequilibrio.

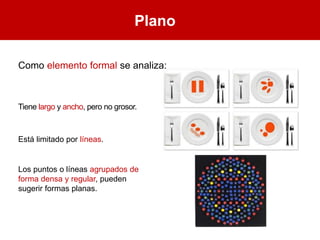

26. Plano
Como elemento formal se analiza:
Tiene largo y ancho, pero no grosor.
Está limitado por líneas.
Los puntos o líneas agrupados de
forma densa y regular, pueden
sugerir formas planas.

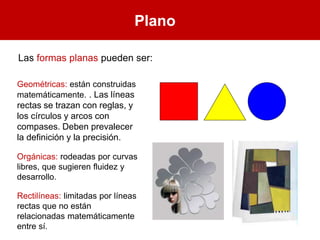

27. Plano
Las formas planas pueden ser:
Geométricas: están construidas
matemáticamente. . Las líneas
rectas se trazan con reglas, y
los círculos y arcos con
compases. Deben prevalecer
la definición y la precisión.
Orgánicas: rodeadas por curvas
libres, que sugieren fluidez y
desarrollo.
Rectilíneas: limitadas por líneas
rectas que no están
relacionadas matemáticamente
entre sí.

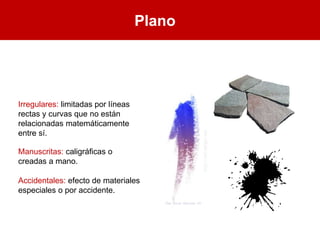

28. Plano
Irregulares: limitadas por líneas
rectas y curvas que no están
relacionadas matemáticamente
entre sí.
Manuscritas: caligráficas o
creadas a mano.
Accidentales: efecto de materiales
especiales o por accidente.

29. Plano
Es un marco de referencia. Se
encarga de las relaciones
espaciales de los elementos.
Define los límites extremos de
un volumen.
Tiene posición y dirección.
Como elemento conceptual se analiza:

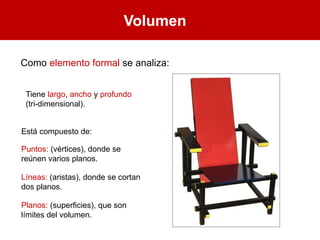

30. Volumen
Como elemento formal se analiza:
Tiene largo, ancho y profundo
(tri-dimensional).
Está compuesto de:
Puntos: (vértices), donde se
reúnen varios planos.
Líneas: (aristas), donde se cortan
dos planos.
Planos: (superficies), que son
límites del volumen.

31. Volumen
Como elemento formal se analiza:
El volumen puede ser:
Sólido: masa que ocupa el lugar
de un hueco.
Vacío: contenido o encerrado por
planos.

32. Volumen
Como elemento conceptual se analiza:
Define la cantidad de espacio
contenido en el volumen o
desplazados por el mismo.
En diseño bidimensional, el
volumen es ilusorio.
Se autorreferencia a sí misma en
cuanto a dimensiones y su
ubicación en un espacio
tridimensional.
Aspiradora Dyson

33. Ejercicio
EJERCICIO 2
Buscar imágenes relacionadas con el Diseño de interiores donde aparezcan de
forma clara los elementos del diseño, pueden aparecer de manera conceptual o
visual/formal (indica cual). También indica si aparece algún elemento de relación.
EJERCICIO 1
Elige un mueble y luego dibuja su figura:
Mediante su dintorno.
Mediante su contorno
Mediante su silueta
Mediante lineas.
Mediante puntos.
Mediante planos.
