El documento describe los componentes y funciones de un sistema de control de iluminación. Identifica los puntos de control y cuantifica los interruptores necesarios para cada área. Explica que los comandos envían instrucciones a los actuadores para controlar una o más zonas de iluminación o motores. Detalla los tipos de comandos, cubreteclas y sus funciones para controlar la iluminación de diferentes áreas de una casa.

1. Sistema de Control de Iluminación Comandos

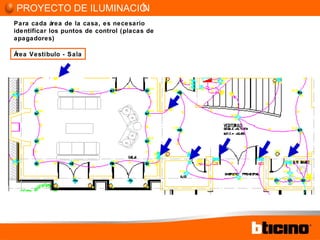

2. Para cada área de la casa, es necesario identificar los puntos de control (placas de apagadores) PROYECTO DE ILUMINACIÓN Área Vestíbulo - Sala

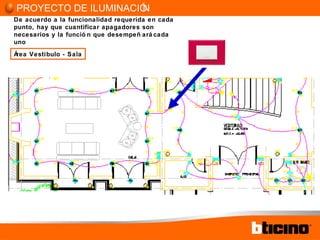

3. De acuerdo a la funcionalidad requerida en cada punto, hay que cuantificar apagadores son necesarios y la función que desempeñará cada uno Área Vestíbulo - Sala PROYECTO DE ILUMINACIÓN

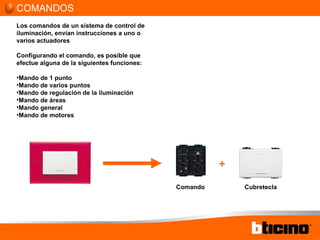

4. COMANDOS Cubretecla Comando + Los comandos de un sistema de control de iluminación, envían instrucciones a uno o varios actuadores Configurando el comando, es posible que efectue alguna de la siguientes funciones: Mando de 1 punto Mando de varios puntos Mando de regulación de la iluminación Mando de áreas Mando general Mando de motores

5. Led indicador verde: localización naranja: carga encendida intermitente: no configurado COMANDOS Pulsador superior Pulsador inferior Sede de configuradores Conexión Bus SCS

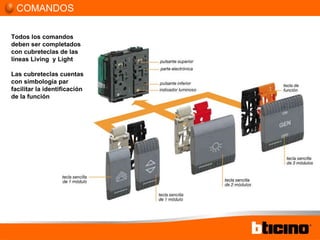

6. COMANDOS Todos los comandos deben ser completados con cubreteclas de las líneas Living y Light Las cubreteclas cuentas con simbología par facilitar la identificación de la función

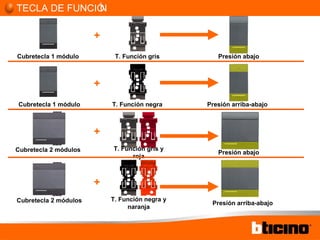

7. TECLA DE FUNCIÓN Cubretecla 1 módulo + T. Función gris Presión abajo Cubretecla 1 módulo + T. Función negra Presión arriba-abajo Cubretecla 2 módulos + T. Función gris y roja Presión arriba-abajo Presión abajo Cubretecla 2 módulos + T. Función negra y naranja

8. L4651/2 Comando sencillo 1 función 2 Combinación de cubreteclas Modularidad COMANDOS L4652/2 Comando doble 1 ó 2 funciones L4652/3 Comando triple 3 funciones 2 3 ó ó ó

9. CUBRETECLAS Modularidad Presentaciones de 1, 2 y 3 módulos Cubreteclas con simbología Presentaciones de 1 y 2 módulos Símbolos de: Luz Dimmer Timbre Ventilador Cerradura Música Alarma Subir - bajar ON OFF ON OFF GENERAL
