El documento describe una interfaz entre sistemas de iluminación que permite la expansión física y lógica de los sistemas, así como la integración con sistemas de alarma y de control digital. La interfaz expande la capacidad del sistema más allá de 81 circuitos o 500 metros, y permite vincular los sistemas de iluminación con alarmas y automatización de viviendas.

1. Interfase SCS-SCS

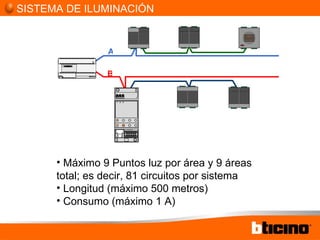

2. Máximo 9 Puntos luz por área y 9 áreas total; es decir, 81 circuitos por sistema Longitud (máximo 500 metros) Consumo (máximo 1 A) SISTEMA DE ILUMINACIÓN A B

3. 2 mod. DIN Bus 1 : 33 mA Bus 2 : 2 mA INTERFASE SCS- SCS UNA SOLUCIÓN Permite expandir el sistema de iluminación hasta 10 sistemas Permite la conexión del sistema antirrobo con el sistema de control de iluminación y el sistema digital Terraneo I1 I2 I3 I4 Mod Bus 2 Bus 1

4. MODO DE OPERACIÓN Expansión lógica (más de 81 circuitos) Interfase Sistema Antirrobo - Sistema de control de iluminación Interfase Sistema Antirrobo - Sistema digital Terraneo Expansión física (más de 500 metros, más de 1 A de consumo)

5. Se requieren más de 500 metros de cable Se requiere más de 1 A de alimentación EXPANSIÓN FISICA (ILUMINACIÓN)

6. EJ. 1: EXPANSIÓN FÍSICA A = 1  3 PL = 1  7 A = 3  9 PL = 9  9 I1 I2 I3 I4 MOD = = = = = - - 3 8 1 Bus 1 Bus 2

7. EJ. 2: EXPANSIÓN FÍSICA 3 2 1 I1 I2 I3 I4 MOD = = = = = - - 2 7 1 I1 I2 I3 I4 MOD = = = = = - - 5 4 1 A = 1  2 PL = 1  6 A = 2  5 PL = 8  3 A = 5  9 PL = 5  9 Bus 1 Bus 2

8. MODO DE OPERACIÓN Expansión física (más de 500 metros, más de 1 A de consumo) Expansión lógica (más de 81 circuitos) Interfase Sistema Antirrobo - Sistema de control de iluminación Interfase Sistema Antirrobo - Sistema digital Terraneo

9. Los circuitos son más de 81 EXPANSIÓN LÓGICA

10. 3 1 2 * excepto la dirección de la interfase EJ. 3: EXPANSIÓN LÓGICA Bus 2 Bus 1 Bus 2 Bus 1 I1 I2 I3 I4 MOD = = = = = - - 1 1 2 I1 I2 I3 I4 MOD = = = = = - - 1 2 2 I1 I2 I3 I4 MOD = = = = = - - 1 3 2 Bus 2 Bus 1 A = 1  9 PL = 2  9 A = 1  9 PL = 1  9 * A = 1  9 PL = 1  9 *

11. Sistema 1 Punto a Punto Área Grupo General Aux Sistema 2 Punto a Punto Área Grupo General Aux EXPANSIÓN LÓGICA, MANEJO DE INFORMACIÓN

12. 2 1 Canal AUX EJ. 4: EXPANSIÓN LÓGICA USANDO CANAL AUXILIAR Bus 2 Bus 1 Bus 2 Bus 1 A = 5 PL = 6 A = 5 PL = 6 AUX = 2 A = AUX PL = 2

13. Expansión física Expansión lógica EJ. 5: EXPANSIÓN LÓGICA Y FÍSICA 2 1 1 A = 4  9 PL = 3  9 A = 1  4 PL = 1  1 Bus 1 Bus 2 A = 1  9 PL = 1  9

14. MODO DE OPERACIÓN Expansión física (más de 500 metros, más de 1 A de consumo) Expansión lógica (más de 81 circuitos) Interfase Sistema Antirrobo - Sistema de control de iluminación Interfase Sistema Antirrobo - Sistema digital Terraneo

15. Cuando salgo de casa y activo la alarma, las persianas se cierran y las luces se apagan ILUMINACIÓN CON ANTIRROBO

16. Bus 1 Bus 2 * una dirección no ocupada EJ. 6: ILUMINACIÓN CON ANTIRROBO Sistema antirrobo Sistema iluminación I1 I2 I3 I4 MOD = = = = = - - n n 4 *

17. MODO DE OPERACIÓN Expansión física (más de 500 metros, más de 1 A de consumo) Expansión lógica (más de 81 circuitos) Interfase Sistema Antirrobo - Sistema de control de iluminación Interfase Sistema Antirrobo - Sistema digital Terraneo

18. En un conjunto habitacional, las alarmas de antirrobo y técnicas de las viviendas se reportan al conserje ANTIRROBO CON SISTEMA DIGITAL

19. I1+I2 = max 39 (MM) I3+I4 = max 99 (NN) EJ. 7: ANTIRROBO CON SISTEMA DIGITAL hilos 5-6 I1 I2 I3 I4 MOD = = = = = n n n n 3 I1 I2 I3 I4 MOD = = = = = n n n n 3 hilos 5-6 Bus 2 Bus 1 Bus 2 Bus 1 Bus 8 hilos Derivador de piso Depto. 2 Depto. 3

20. COMUNICADOR TELEFÓNICO Control local y remoto de la alarma Características: Control de iluminación Monitor acústico y voceo de mensajes Recepción de mensajes de alarma Control de cargas
