El documento describe un sistema de control de iluminación para escenarios que incluye una central escénica y receptor de control remoto. La central escénica permite almacenar hasta 4 escenas diferentes y controlar la iluminación, ventilación y persianas de un área. El receptor recibe las instrucciones de un control remoto para activar las escenas almacenadas o controlar directamente la iluminación de hasta 4 puntos.

1. Sistema de Control de Iluminación Escenarios

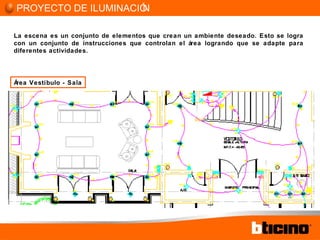

2. La escena es un conjunto de elementos que crean un ambiente deseado. Esto se logra con un conjunto de instrucciones que controlan el área logrando que se adapte para diferentes actividades. PROYECTO DE ILUMINACIÓN Área Vestíbulo - Sala

3. CENTRAL ESCÉNICA Es un dispositivo que ejecuta varias instrucciones con sólo presionar un botón “ Memoriza” las instrucciones deseadas por el usuario Almacena cuatro grupos de instrucciones Escena “TV” Escena “LECTURA”

4. 127V a.c. La verdadera automatización radica en la posibilidad de poder realizar diferentes funciones simultánemente CENTRAL ESCÉNICA Ventilador ON Iluminación ON al 60% Persiana eléctrica ARRIBA

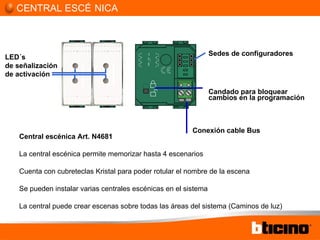

5. LED´s de señalización de activación Sedes de configuradores Candado para bloquear cambios en la programación Central escénica Art. N4681 La central escénica permite memorizar hasta 4 escenarios Cuenta con cubreteclas Kristal para poder rotular el nombre de la escena Se pueden instalar varias centrales escénicas en el sistema La central puede crear escenas sobre todas las áreas del sistema (Caminos de luz) Conexión cable Bus CENTRAL ESCÉNICA

6. Área 1 Es posible memorizar diversas combinaciones en un área (o varias) para luego reproducirlas con sólo presionar un botón CENTRAL ESCÉNICA

7. Área 1 Es posible memorizar diversas combinaciones en un área (o varias) para luego reproducirlas con sólo presionar un botón CENTRAL ESCÉNICA

8. Área 1 Es posible memorizar diversas combinaciones en un área (o varias) para luego reproducirlas con sólo presionar un botón CENTRAL ESCÉNICA

9. Para mayor comodidad, es posible controlar las escenas a través de un control remoto RECEPTOR DE CONTROL REMOTO

10. Receptor de control remoto art. L/N4654 Alcance de hasta 8 mts 4 canales de recepción (instrucciones) Led indicador 3 modalidades de funcionamiento: Control de 1 a 4 puntos luz Centralita escenario (4 escenas) Esclavo de la centralita escenario art. N4681 Receptor infrarrojo LED de señalización de activación Sede de configuradores Conexión cable Bus Candado para bloquear cambios en la programación RECEPTOR DE CONTROL REMOTO

11. Telecomando art. 4482/7 Permite controlar hasta 7 funciones Opera con 2 baterías AAA Transmisor infrarrojo Teclas de función RECEPTOR DE CONTROL REMOTO Sede para baterías
