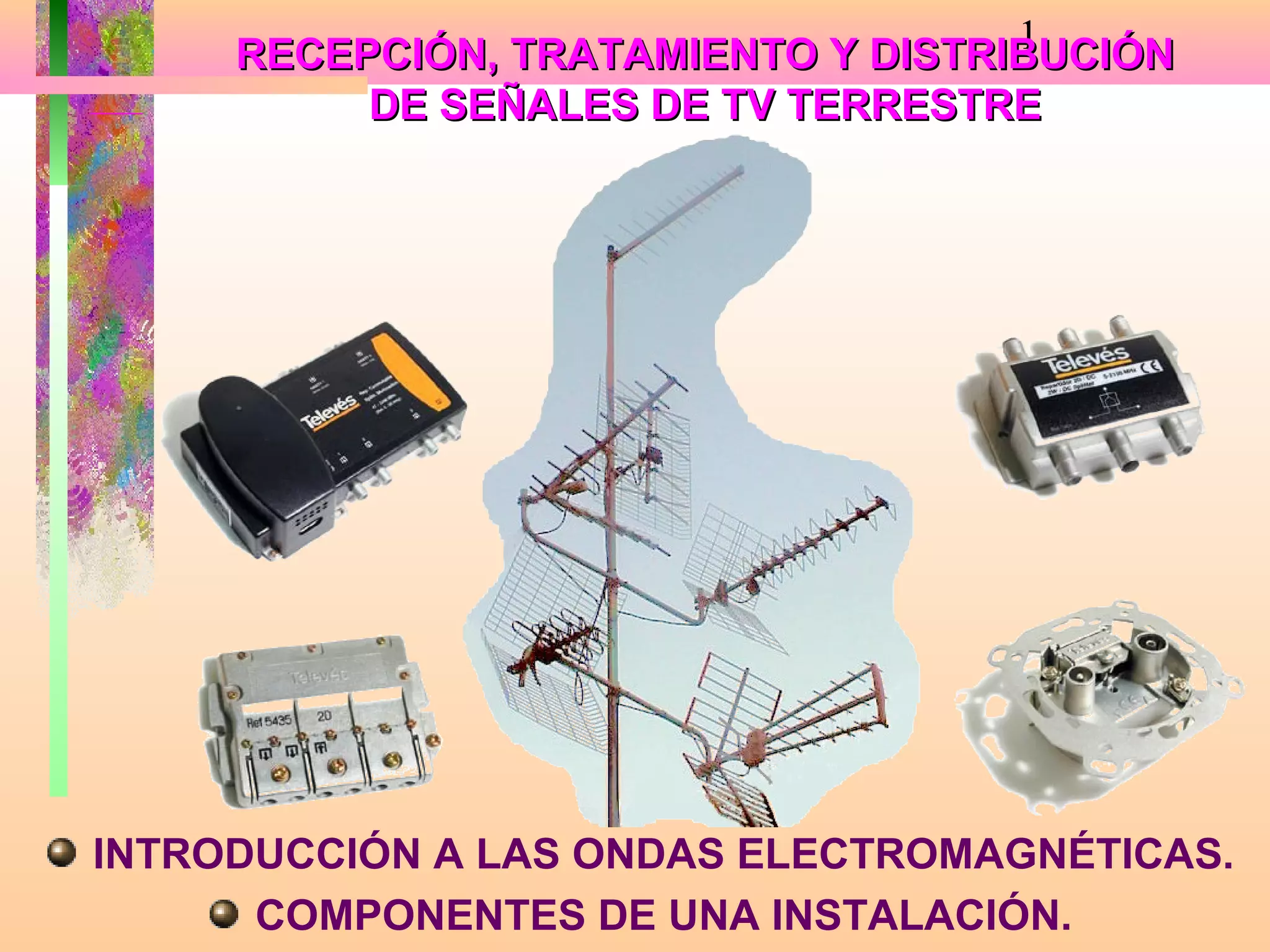

1. 1
RECEPCIÓN, TRATAMIENTO Y DISTRIBUCIÓN
DE SEÑALES DE TV TERRESTRE
INTRODUCCIÓN A LAS ONDAS ELECTROMAGNÉTICAS.
COMPONENTES DE UNA INSTALACIÓN.
2. 2
CRONOLOGÍA DE LAS TELECOMUNICACIONES
INALÁMBRICAS
• 1865 Mahlon Loomis transmite mensajes telegráficos sin hilos
entre dos montañas en Virgínia. En 1872 obtiene la patente.
• 1887 Heinrich Hertz prueba la teoría de Maxwell que la
electricidad puede viajar por el espacio en forma de ondas.
Demostró que estas ondas comparten las mismas propiedades
físicas de la luz.
• 1895 Popov lleva a la Sociedad Rusa de Física y Química un
aparato que, obtiene registros de las descargas eléctricas
atmosféricas, dando origen posteriormente a la antena.
• 1896 Marconi, basándose en trabajos de Hertz, Popov y
Branly, consigue comunicarse a una distancia de 2 km.
• 1899 Marconi establece comunicación a través del canal de la
Mancha ( 50 Km).
• 1926 El físico japonés Hidetsugu Yagi y Shitaro Uda inventan la
antena direcional que lleva su nombre Yagi-Uda.
• John Baird realiza las primeras transmisiones de imágenes.
• 1935 En Alemania se hace la primera emisión oficial de TV.
• 1936 la BBC; 1938 en Rusia.
• 1940 Peter Goldmark inventa la televisión en colores.
• 1962 Primera transmisión vía satélite.
3. 3
¿CUÁNDO LLEGÓ A ESPAÑA?
En 1948 se producen, en Barcelona y en Madrid, las primeras
demostraciones de lo que hoy entendemos por televisión.
• En 1956 se iniciaron emisiones regulares de TVE, era una
televisión local con ámbito de cobertura limitado a Madrid.
• En febrero de 1959, se estrena el servicio en las ciudades de
Barcelona y Zaragoza.
• En octubre de 1959, la televisión llegó a ‘las dos Castillas’
aprovechando el repetidor colocado en la Bola del Mundo
(Sierra de Guadarrama).
• En febrero de 1960, a Valencia.
• En diciembre de 1960, a Bilbao.
• En octubre de 1961 a Galicia y Sevilla.
• En febrero de 1964, a Canarias.
VER TELEVISORES DE HACE 50 AÑOS
4. 4
ONDAS ELECTROMAGNÉTICAS (O.E.)
• Un campo electrostático asociado a
uno electromagnético provoca una
onda electromagnética.
• Su oscilación es senoidal.
• Ambos campos están desfasados 90º.
• Se desplazan a la velocidad de la luz.
5. 5
¿CÓMO SE PRODUCEN LAS O.E.?
• Un emisor puede ser un sistema
electrónico con un circuito oscilante a
altísima frecuencia.
frecuencia
• Su propagación es una transferencia
de energía emanada por un emisor.
• Se propagan en todas direcciones y
en continua expansión.
• También podemos denominarlas como:
RADIOFRECUENCIA, RF.
6. 6
¿CÓMO SON LAS O.E.?
• Tienen la forma de esferas
concéntricas de 3 dimensiones, y en
estado de continua dilatación.
• Necesitan un “medio” para propagarse, el
aire, elementos metálicos, conductores.
• Lo atraviesan casi todo, excepto las
superficies conductoras, que las
reflejan y presentan oposición.
VER DIAGRAMA VOLUMÉTRICO DE UN DIPOLO
7. 7
TRANSFORMACIÓN DE UN CIRCUITO OSCILANTE
CERRADO EN ANTENA DIPOLO
DIPOLO
ABIERTO
8. 8
LONGITUD DE ONDA EN EL AIRE
c 300
λ= ⇒ en metros
f f ( en MHz)
λ
λ = 150
2 f
• En recepción de TV se utilizan dipolos
cortados a media longitud de onda de
la frecuencia a la que deban “resonar”.
9. 9
RADIACIÓN DEL DIPOLO SIMPLE
• El dipolo abierto o el plegado recibe o emite en
todas direcciones (OMNIDIRECCIONAL).
DIPOLO SIMPLE (75Ω)
DIPOLO PLEGADO
• Su impedancia característica es de 300Ω
10. 10
OPTIMIZACIÓN DEL DIPOLO
• Para mejorar la radiación captada por el
dipolo en una sola dirección se le añaden
elementos parásitos, o tipo YAGI-UDA.
• Si son más cortos se llaman, directores.
• Si son más largos, reflectores.
REFLECTORES
DIRECTORES
DIPOLO
11. 11
AUMENTO DE LA DIRECTIVIDAD DE UN DIPOLO
• GANANCIA, es la diferencia entre la tensión captada
por una antena y un DIPOLO PATRÓN, o de referencia.
VER DIAGRAMA VOLUMÉTRICO DE UNA ANTENA
12. 12
POLARIZACIÓN DE UNA ANTENA
• La orientación del campo eléctrico define la
polarización de una antena.
• En TVT, puede ser horizontal o vertical.
• La polarización coincide con la situación del
dipolo respecto al suelo.
• La antena receptora debe situarse igual que la
del emisor recibido.
• La desadaptación de polarización puede
introducir una pérdida mayor de 20 dB.
VER IMAGEN DE POLARIZACIONES
13. 13
BANDAS DE TVT - CCIR
•
BANDA 8 - 30÷300 MHz: VHF
•
BANDA 9 - 300÷3.000 MHz: UHF
•
BANDA 10 – 3.000÷30.000 MHz: SHF
• SUBDIVISIONES DE CADA BANDA:
• VHF: BI – BII – BIII
• UHF: BIV - BV
UHF
14. 14
PLANIFICACIÓN DE FRECUENCIAS TVT
• Distribución de canales de VHF-UHF:
– La denominación de un canal es con la
letra E, seguida del número del canal.
– Los canales “S” no se utilizan en
transmisiones vía repetidores terrestres.
E2
E3 E5÷E12 E21÷E3 E38÷E6
E4 7 9
VER IMAGEN FRECUENCIAS CANALES
15. 15
CANALES DE TVT ANALÓGICOS - CCIR
• Cada Banda se subdivide en canales;
en España bajo el sistema PAL B, G.
• La señal de TV analógica se compone
de varias portadoras:
– Video, audio, color, audio estéreo.
• ANCHO DE BANDA DEL CANAL:
– VHF, PAL B, 7 MHz.
– UHF, PAL G, 8 MHz.
– AMBAS MODULADAS EN OFDM
VER IMAGEN PORTADORAS DE UN CANAL
16. 16
CANALES DE TVT DIGITALES - TDT
• ANCHO DE BANDA TDT: 81 MHz.
– 10’1 veces mayor que el PAL G ???
• El estándar de compresión MPEG-2, hace
que se divida entre 100 y 150 veces,
consiguiendo:
• En el mismo ancho de Banda de un canal
de UHF (8MHz) de 4 a 6 programas
digitales y comprimidos (MUX)
17. 17
¿QUÉ ES LA DVD?
Organización que promueve estándares
aceptados internacionalmente de
televisión digital.
(Digital Video Broadcasting)
18. 18
TIPOS DE TELEVISIÓN DIGITAL - DVBx
• Según el sistema de transmisión utilizado:
19. 19
DVB-S, TELEVISIÓN DIGITAL VÍA SATÉLITE
• Satélite:
– Elemento de captación: antena
parabólica.
– Frecuencias utilizadas.
– Sistema de modulación QPSK.
– Necesita receptor específico.
Canales SAT
20. 20
DVB-T, TELEVISIÓN DIGITAL TERRESTRE
• Terrestre
– Transmisión por la actual red de
antenas y repetidores terrestres.
– Sistema de modulación COFDM.
– NECESITA RECEPTOR específico.
Canales TDT
21. 21
DVB-C, TELEVISIÓN DIGITAL POR CABLE
• Cable
– Fibra óptica, coaxial,
par telefónico.
– Sistema de
modulación: COFDM,
QAM, otros.
Canales
TV-Cable
22. 22
DVB-H, TELEVISIÓN DIGITAL TELEFONÍA MÓVIL
• TELEFONÍA 3G:
– Red de repetidores de telefonía móvil.
– UMTS, y varios en evolución
– Receptor móvil específico.
23. 23
CANALES DE TV EN EMISIÓN DIGITAL
• SÓLO SE UTILIZA LA BANDA DE UHF:
– CADENA ESTATAL, PÚBLICA: E58 RGE
– CADENA AUTONÓMICA: E39SFN
– CADENAS PRIVADAS: E66, 67, 68, 69SFN
– OTRAS CADENAS, TV3: E55, LOCAL: E26
24. 24
PAQUETES DE TV EN EMISIÓN DIGITAL
• TV PÚBLICA:
– TVE1, LA 2, 24 H TVE, CLAN TVE.
• TV AUTONÓMICA:
– C9, Punt 2, POPULAR TV, Las provincias T.
• TV PRIVADA:
– Teledeporte, VEO, SET en VEO, Tienda VEO, NET.
– Cuatro, CNN+, 40 Latino, La Sexta TV.
– Telecinco, T5 estrellas, T5 sport, Cinco Shop, Fly Music.
– Antena 3, Antena NEOX, Antena NOVA, Hogar 10.
25. 25
CANALES DE RADIO EN EMISIÓN DIGITAL
• INCLUIDOS EN ALGUNOS MUX:
– RGE:
• RNE1, RNE3 y RNEC.
– SFN:
• C9: Radio 9, Si Radio.
• VEO: Radio intereconomía.
• 5: Punto radio.
• A3: Onda cero, Europa FM, Onda melodía.
26. 26
¿YO LO PUEDO RECIBIR EN MI CASA?
• Ver en Internet directorio de TDT
• ¿Qué novedades ofrece?
– EPG, MHP, 16:9, radio,……
• ¿HAY RADIO DIGITAL?
– Sí, y se denomina DAB (Digital Audio Broadcast).
• Está en la VHF, BIII, de 195÷223 MHz.
– (canales 8 al 12)
27. 27
RETRANSMISIÓN DE SEÑALES DE TVT
• Las Bandas de VHF y UHF, se propagan
rectilíneamente.
• Sólo se aprovechará el rayo directo.
• Mediante una sucesión de antenas
emisoras y enlaces repetidores se
establece la propagación de las señales
radioeléctricas.
28. 28
UNIDADES DE MEDIDA DE SEÑALES DE
RADIOFRECUENCIA
• Tienen que ver con la Tensión, potencia, impedancia,
longitud de onda, o las relaciones entre ellas.
• UNIDADES MÁS EMPLEADAS:
– Tensión, U: mV, μV.
– Potencia, P: W, mW, μW.
– Impedancia, Z: Ω.
– Longitud de onda, λ : m, metro.
• RELACIÓN:
– DECIBELIO: décima parte del BEL, dB.
DECIBELIO
– dBμV, relación entre tensiones de entrada y salida, respecto 1μV-75Ω
– dBm, relación entre potencias de entrada y salida, respecto 1mW-75Ω
29. 29
FACTORES QUE AFECTAN A LAS SEÑALES DE
RADIOFRECUENCIA
• GANANCIA:
– Cuando la relación o diferencia entre las
magnitudes de salida y entrada de un
componente es positiva, se dice que
aumenta, amplifica o gana dB’s.
aumenta
• ATENUACIÓN:
– Cuando la relación es negativa, entonces
el componente pierde parte de la señal
de entrada.
30. 30
MÉTODOS DE TRANSMISIÓN DE SEÑALES DE TV
• Según el MEDIO DE PROPAGACIÓN UTILIZADO, la señal de
RF SE ADAPTA para obtener mejores rendimientos:
ANALÓGICA FM - QPSK
10'7÷12'8
SATÉLITE
GHz
FM - QPSK
DIGITAL
(MPEG-2)
ANALÓGICA QAM
5÷862 MHz
CABLE (retorno
5÷55 MHz)
QAM (16, 32, 64,
DIGITAL
256)
ANALÓGICA AM - OFDM 5÷862 MHz
TERRESTRE
470÷862
DIGITAL FM - COFDM
MHz
31. 31
PARTES DE UNA INSTALACIÓN
FIN DE LA
• SISTEMA CAPTADOR:
PRIMERA
PARTE ANTENAS, ADAPTADOR Z
PREAMPLIFICADORES.
• EQUIPO CABECERA:
AMPLIFICADORES,
CONVERSORES,
MODULADORES,
MEZCLADORES, FILTROS,
ATENUADORES, ETC.
• RED DISTRIBUCIÓN:
CABLE COAXIAL, (F.O.)
REPARTIDORES,
DERIVADORES, TOMAS.
32. 32
FIN DE LA 1ª PARTE
• SIGUE DESCRIPCIÓN DE COMPONENTES DE
DISTRIBUCIÓN Y CONFIGURACIONES TÍPICAS
DE DISTRIBUCIÓN.
33. 33
ANTENAS DE BANDA ANCHA
• Necesitan adaptador de impedancia y simetrizador, también
llamado balum (en caja de antena)
• Ganancias entre 1÷18 dB.
• Casi todas del tipo “YAGI” , también las hay del tipo
Logarítmicas.
34. 34
PARÁMETROS DE ANTENAS
DIRECTIVIDAD - GANANCIA
RELACIÓN DELANTE*ATRÁS - ANCHO DE BANDA
VER IMAGEN
36. 36
ACOPLAMIENTOS DE ANTENAS
• Estrechando el lóbulo de radiación, se
reducen interferencias.
• Se necesita un adaptador para el acople.
• La longitud “L” es muy crítica.
37. 37
ANTENAS DISPONIBLES:
♦LOGARÍTMICA.
♦DE DIPOLOS APILADOS O DE
TIPO PANEL, DE IKUSI.
♦YAGI BLU, DE FRACARRO.
♦TIPO “V” HECHA EN EL TALLER.
♦YAGI PRO-45, DE TELEVÉS.
♦YAGI SG2169, DE IKUSI.
TODAS SON DE TODA BANDA
DE UHF, DE 470÷870 Mhz.
38. 38
MEZCLADORES DE BANDAS - DIPLEXOR
• UNEN POR UN ÚNICO CABLE VARIAS BANDAS:
– VHF+UHF, UHF1+UHF2, UHF+FM, UHF+BI+BIII, etc.
– DIPLEXOR, ES EL UTILIZADO PARA SAT Y TVT.
TVT
– LOS AMPLIFICADORES DE VARIAS ENTRADAS, LO
LLEVAN INCLUIDO.
– CADA VEZ SON MENOS UTILIZADOS.
39. 39
EQUIPOS DE CABECERA: AMPLIFICADORES
• TIPOS AMPLIFICADORES:
MONOCANALES:
PARA MÁSTIL - MODULADOS.
DE BANDA ANCHA:
EN CAJA DE ANTENA, PARA
FIJACIÓN EN MÁSTIL
CENTRALES DE AMPLIFICACIÓN
CONJUNTA O SEPARADA.
40. 40
¿PORQUÉ AMPLIFICAR?
• NECESITAMOS MAYOR NIVEL DE SEÑAL.
– POR TENER MUCHAS PÉRDIDAS DE DISTRIBUCIÓN.
– POR HABER POCA SEÑAL EN ANTENA.
• EN COLECTIVAS: MONOCANALES.
• EN INDIVIDUALES:
– DE MÁSTIL O CENTRALES AMPLIFICADORAS,
DEPENDIENDO DEL NIVEL NECESARIO.
• PODEMOS ENLAZARLOS EN CASCADA.
41. 41
PARÁMETROS DE AMPLIFICADORES
• GANANCIA, se mide en dB= señal OUT- señal IN.
• FIGURA DE RUIDO, expresa en dB el ruido que
añade a la señal el amplificador.
• TENSIÓN MAX. DE SALIDA, o nivel máximo en la
salida sin distorsión, en dBµV (max. 120 dBµV)
• TENSIÓN DE ALIMENTACIÓN: a 24V c.c.
• CONSUMO, en mA o en Amperios.
42. 42
CENTRAL AMPLIFICACIÓN BANDA ANCHA
• Cuando se necesita mayor cantidad y calidad de
amplificación que los modelos de mástil.
• De amplificación conjunta o separada, con varias
entradas de la misma u otras Bandas.
• Posibilidad de telealimentación en las entradas.
43. 43
AMPLIFICACIÓN MONOCANAL
• Amplifican un sólo canal de RF, rechazando en mayor o
menor grado el resto del espectro de RF.
• Técnica “Z” de auto-separación en las entradas y de auto-
mezcla en las salidas.
Serie T40 de
Televés
VER MÁS
• TAMBIÉN MULTICANALES, PARA 2, 3 Y 4 CANALES
44. 44
RED DE DISTRIBUCIÓN
• LÍNEAS DE TRANSMISIÓN.
• REPARTIDORES.
• DERIVADORES.
• MULTI CONMUTADORES.
• TOMAS DE SEÑAL.
• CONECTORES IEC, F.
• CARGAS INDUCTIVAS.
• AMPLIFIC. DE INTERIOR.
45. 45
LÍNEAS DE TRANSMISIÓN COAXIALES
• Conductor asimétrico, 75Ω de impedancia característica.
• A mayor calidad del dieléctrico menor atenuación.
• ≈ 1.100 MHz de ancho de banda máximo.
• Atenuación típica 0’2 dBxm en UHF.
• Evitar doblar y estirar en exceso, ya que pierde sus
características eléctricas.
46. 46
LÍNEAS DE TRANSMISIÓN DE FIBRA ÓPTICA - 1
• Son conductos, rígidos o flexibles, de plástico o de sílice, capaces
de conducir un haz de luz inyectado en un extremo, mediante
sucesivas reflexiones que lo mantienen dentro de sí para salir
por el otro extremo.
• Es decir, es una guía onda y en este caso la onda es de luz.
• Es un núcleo rodeado de un revestimiento. La diferencia entre sus
indices de refracción (n) hace que el haz de luz se mantenga
dentro del núcleo (si el haz ha entrado con el ángulo apropiado y el
“n” del núcleo sea mayor que el del revestimiento).
47. 47
LÍNEAS DE TRANSMISIÓN DE FIBRA ÓPTICA - 2
• La transmisión de información a través de FIBRAS ÓPTICAS se
realiza mediante la modulación (variación) de un haz de luz
invisible al ojo humano, en el espectro ("color" de la luz) situado
por debajo del infra-rojo, λ (nm) en THz Tera Hertz.
• 2 tipos: multimodo hasta 4Km, y monomodo hasta 12 Km.
• Tres “ventanas” de utilización en nano metros nm.
• ≈ 0’2 dB de atenuación por KILÓMETRO a 1.550 nm.
• Ancho de Banda casi infinito.
• Reservado su uso para grandes distribuciones de servicios
(todo un barrio, una ciudad, etc)
• Coste excesivo de los equipos empleados, pero a veces es la
única solución técnica posible.
• Pueden distribuirse por una misma fibra:
– • Telefonía básica y RDSI, GSM y LMDS; • Datos.
– • Televisión analógica, digital, terrestre y por satélite.
– • Servicios Multimedia: vídeo bajo demanda, etc.
48. 48
COMPONENTES DE LA RED DE DISTRIBUCIÓN
REPARTIDOR CLAVIJAS IEC CONECTOR “F”
DERIVADOR
TOMAS IEC
49. 49
REPARTIDOR ,DISTRIBUIDOR, SPLITTER.
• Dividen la señal de RF en 2 o más partes IGUALES.
CABLE DE ENTRADA
SÓLO UN TIPO
DE
ATENUACIÓN:
A LA DERIVACIÓN
SALIDA SALIDA
ATENUADA ATENUADA
50. 50
TIPOS DE REPARTIDORES, SPLITTER
• SEGÚN EL NÚMERO DE SALIDAS:
– 2, 3, 4, 5, 6, 8, 11. PARA BRIDA O CONECTOR “F”.
– CON ATENUACIÓN SIMÉTRICA O NO.
– MÁS ATENUACIÓN CUANTAS MÁS SALIDAS.
51. 51
DERIVADOR, TAP. DERIVADORES ECUALIZADOS.
• Dividen la señal de RF de forma ASIMÉTRICA.
CABLE DE ENTRADA
OUT 1 OUT 2
DOS TIPOS DE
ATENUACIÓN:
AL PASO, MUY POCA.
A LA DERIVACIÓN:
MAYOR Y DE VARIOS
VALORES, SEGÚN TIPO. PASO A OTROS
DERIVADORES
52. 52
TIPOS DE DERIVADORES, TAP
• SEGÚN EL NÚMERO DE SALIDAS POR PLANTA:
– 1, 2 , 4, 8 SALIDAS, PARA BRIDA O CONECTOR “F”.
• SEGÚN LA UBICACIÓN QUE OCUPAN:
– INTERMEDIOS Y FINALES.
• SEGÚN EL VALOR DE ATENUACIÓN:
– 13, 17, 20, 25, 27 dB, a la derivación.
• VER CARACTERÍSTICAS DERIVADORES
53. 53
TOMAS de usuario TIPO SERIE
I
TOMAS PARA
N
T INSTALACIÓN
E EN CASCADA
DOS TIPOS DE R
ATENUACIÓN: M
AL PASO, MUY POCA. E
A LA DERIVACIÓN: D 2 TIPOS:
MAYOR Y DE VARIOS I
VALORES, SEGÚN TIPO. A INTERMEDIAS
S
Y FINAL
LLEVA DE CASCADA
RESISTENCIA FINAL
FINAL DE CARGA
DE CASCADA
54. 54
TOMAS de usuario TIPO ÚNICAS (BAT)
REPARTIDOR
DE 2 SALIDAS
CARGA 75Ω
TOMAS
FINALES,
CON
RESISTENCIA
FINAL DE
CARGA
55. 55
DISTRIBUCIÓN EN I.C.T. - PAU
• Obligatorio el uso de un elemento de distribución especial, el PAU.
• Delimita la propiedad de la instalación del usuario y la comunitaria.
• Permite seleccionar el usuario una de las dos entradas disponibles.
• VER PAU+REPARTIDOR
56. 56
EQUIPOS ESPECIALES DE CABECERA
• CONVERSOR, para cambiar de un canal de
CONVERSOR
entrada a otro distinto de salida.
• MODULADOR, convierten señales de entrada
MODULADOR
de audio y vídeo, en un canal de RF.
• MEZCLADOR, canalizan por un sólo cable de
MEZCLADOR
salida diferentes canales de entrada.
• FILTROS, seleccionan en su salida sólo
FILTROS
determinadas frecuencias de entrada.
• ECUALIZADOR, equilibran en la salida los
ECUALIZADOR
niveles de señales presentes en la entrada.
57. 57
COMPONENTES ESPECIALES - 1
CONEXIONES DE UN MODULADOR
DE AUDIO-VIDEO A RF+AMPLIFICADOR
AMPLIFICADOR DE
INTERIOR VIVIENDA
58. 58
COMPONENTES ESPECIALES - 2
• EMISORES-RECEPTORES de audio y video.
• Los hay vía RF, vía óptica por infrarrojos y vía red eléctrica
por corrientes portadoras.
59. 59
TOPOLOGÍA DE LAS INSTALACIONES
• CASCADA: La señal llega al usuario en sucesivas
derivaciones de una línea principal.
– UTILIZA DERIVADORES EN CASCADA (uso en colectivas)
• ESTRELLA: Desde un punto central se divide la
señal en tantas líneas como tomas haya.
– UTILIZA REPARTIDORES EN ESTRELLA (en individuales)
• CON TOMAS EN CASCADA: Similar a la que utiliza
derivadores, siendo la propia toma la que hace la
función del derivador (desaconsejada/ ¿prohibida? en colectivas)
• MIXTA: La más utilizada, mezcla de la de cascada
con derivadores y repartidores en estrella.
60. 60
¿QUÉ TIPO DE AMPLIFICADOR ELEGIR?
• INSTALACIONES INDIVIDUALES:
– PREVIO EN CAJA DE ANTENA. (MUY BAJAS PÉRDIDAS)
– BANDA ANCHA DE MÁSTIL. (ELECCIÓN HABITUAL)
– CENTRAL B.A. PROGRAMABLE O NO. (BAJAS PÉRDIDAS)
– SISTEMA MONOCANAL. (MUCHAS PÉRDIDAS)
• INSTALACIONES COLECTIVAS:
– CENTRAL B.A. PROGRAMABLE O NO. (BAJAS PÉRDIDAS)
– SISTEMA MONOCANAL. (ELECCIÓN HABITUAL)
62. 62
MODELOS DE INSTALACIONES INDIVIDUALES - 2
Amplificador de Banda ancha con 2 entradas: BIII/UHF y Mezclador 2 entradas V/UHF (5944)
63. 63
MODELOS DE INSTALACIONES INDIVIDUALES - 3
Amplificadores con/sin paso de corriente
RF + c.c.
sólo RF
RF + c.c.
64. 64
MODELOS DE INSTALACIONES INDIVIDUALES - 4
Amplificadores B.A. con alimentación propia; 1 entrada, varias salidas, para interior de la vivienda.
65. 65
MODELOS DE INSTALACIONES INDIVIDUALES - 5
Centrales de Toda Banda, varias entradas, con/sin amplificación separada.
??
66. 66
MODELOS DE INSTALACIONES COLECTIVA - 6
Centrales de Toda Banda, varias entradas. Instalación Individual o Colectiva
67. 67
MODELOS DE INSTALACIONES COLECTIVA - 7
Instalación Colectiva TVT+SAT y de sólo TVT con gran nº de tomas
68. 68
MONTAJES DE INSTALACIONES ESPECIALES– 8
Filtros trampa-atenuadores-ecualizadores.
• Cuando se desee eliminar uno o dos
canales deUHF, o atenuarlos
selectivamente.
70. 70
CONSIDERACIONES TÉCNICAS: REDUCCIÓN DEL
NIVEL DE LA SEÑAL EN AMPLIFICACIÓN B.A.
• Sólo cuando se amplifiquen 2 canales, la ganancia nominal
indicada por el fabricante, será la real.
• Para asegurar la calidad de la señal, la ganancia nominal se
reduce al aumentar los canales tratados.
• Señales digitales con 10 dB por debajo de las analógicas,
no se aplicará la reducción.
• En amplificación monocanal no se aplica este tipo de reducción.
• X = 7’5 x log (n-1), siendo n el número de canales recibido)
n
71. 71
CONSIDERACIONES TÉCNICAS-2
• MAYOR ALTURA DE LA ANTENA, IMPLICA MAYOR SEÑAL.
• ES LA FORMA MÁS BARATA DE AMPLIFICACION, MAYOR
RELACION C/N.
• MÁXIMA CALIDAD DEL CABLE Y ANTENAS. USAR MATERIAL
HOMOLOGADO.
• NO USAR UNA ANTENA PARA MÁS DE 16 CANALES
AMPLIFICADOS.
• LIMITAR A 16, EL Nº DE CANALES DISTRIBUIDOS POR UNA
MISMA BAJADA. ¿CANALES DE GUARDA V-UHF?
• EVITAR MEZCLAR CANALES ADYACENTES, Y CXX+5 Y CX+9
(CANAL INCOMPATIBLE Y CANAL IMAGEN)
• ECUALIZAR LOS CANALES MEZCLADOS, EN ±6 dB.
• ORDENAR DE MAYOR A MENOR LOS CANALES MEZCLADOS.
• ORDENAR DE MENOR A MAYOR SEÑAL AL MEZCLAR VARIAS.
• LA AMPLIFICACIÓN DISMINUYE EN LA MEZ/DESMEZCLA, -4dB
72. 72
CONSIDERACIONES TÉCNICAS-3
• NO SUPERAR LA INTENSIDAD NOMINAL DE LA F.A.
• CONOCER LA UTILIDAD DE CONVERSORES O
MODULADORES.
• RESPETAR SIEMPRE LA ADAPTACIÓN DE IMPEDANCIAS.
• TODA ENTRADA/SALIDA NO UTILIZADA SE “TAPARÁ” CON
UNA CARGA DE 75Ω.
• RESPETAR SIEMPRE LAS NORMAS MECÁNICAS Y DE
SEGURIDAD.
• CONECTAR TOMA DE TIERRA AL MÁSTIL Y CHASIS
AMPLIFICADOR.
• MÍNIMA SECCIÓN DEL CABLE DE TOMA DE TIERRA:
25mm2 EN I.C.T.
73. 73
NIVELES MÍNIMO Y MÁXIMO en Toma de usuario
• SAT ANALÓGICO QPSK /FM: 47÷77 dBµV - C/N ≥15 dB
• SAT DIGITAL QPSK/AM/MPEG2: 47÷77 dBµV - C/N ≥11 dB
• TVT DIGITAL FM-COFDM: 45÷70 dBµV - C/N≥25 dB
• TVT ANALÓGICA AM-OFDM: 57÷80 dBµV - C/N ≥43 dB
• RADIO ANALÓGICA FM: 40÷70 dBµV - C/N ≥38 dB
• RADIO DIGITAL FM-DAB: 30÷70 dBµV - C/N ≥18 dB
• CATV 64QAM: 45÷70 dBµV - C/N ≥28 dB
• DESACOPLO ENTRE TOMAS: FM-VHF ≥38 dBµV
VHF-UHF>30 dBµV • FI ≥ 20 dBµV
• (Según RD 401/2003)
74. 74
DISTORSIONES EN LAS SEÑALES DE
RADIOFRECUENCIA
• NO EXISTE DISPOSITIVO ACTIVO QUE NO
INTRODUZCA UN GRADO MAYOR O MENOR DE
DISTORSIÓN EN LA SEÑAL DE RF QUE LO ATRAVIESA.
• INTERMODULACIÓN:
– TÍPICO DE LOS MONOCANALES; PROVOCA SEÑALES NO
DESEADAS DENTRO DEL CANAL TRATADO.
• MODULACIÓN CRUZADA:
– LOS DE BANDA ANCHA PROVOCAN MEZCLAS E
INTERACCIONES DENTRO DE LA BANDA AMPLIFICADA.
• SOLUCIONES:
– NO SATURAR LA ENTRADA DE LOS AMPLIFICADORES.
– EQUILIBRAR EL NIVEL DE LOS CANALES EN ENTRADAS Y
SALIDAS DE LOS EQUIPOS .
– NO FORZAR LA TENSIÓN MÁXIMA DE SALIDA AMPLIFICADA.
75. 75
LÍMITES DE LA REAMPLIFICACIÓN
REAMPLIFICACIÓN:
El número de veces que se puede reamplificar dependerá
de si por la línea circula FI o TVT+FI
PARÁMETROS DE REAMPLIFICACIÓN
Características de las centrales:
Figura de ruido – Ganancia - Uout max.
CARACTERÍSTICAS DE LA INSTALACIÓN:
Terrestre - SAT
C/N deseado................................................44 dB............12 dB
Valor Ruido térmico......................................2 dB.............10 dB
Nº de canales a distribuir
Nº máximo de veces que se puede reamplificar
Nivel mínimo de entrada: limitado por la C/N deseada.
Nivel máximo de entrada: limitado por la saturación.
Nº máx. de amplificadores en cascada: típico 3 veces, según C/N.
La C/N depende del tipo de modulación e instalación.
76. 76
SISTEMA Televés Integra
• La firma Televés S.A. ofrece un sistema
de comunicación integral de video
portero, telefonía automatización y
control, INTERNET para 30 ordenadores,
y todo, a través de un sólo cable coaxial.
Integra.swf
77. 77
FIN DE LA PRESENTACIÓN
• Siguen fotos vinculadas a diapositivas anteriores.
83. 83
PORTADORAS DE SEÑAL DE TV
•Pv: portadora de video (imagen).
•Pc: sub-portadora de color.
•Pa: portadora de audio.
•Pa Nicam: portadora de audio Nicam estéreo.
Como la presentación es larga, puede exponerse en 2 sesiones: Una 1ª parte hasta la diapositiva nº 20 y REPASO DE CONCEPTOS EXPUESTOS: *NATURALEZA DE LAS O.E. Y FORMAS DE PROPAGACIÓN ÚTILES. *LONGITUD DE ONDA, cálculo; > f < longitud. *CARACTERÍSTICAS DE UNA ANTENA ACTUAL. *BANDAS DE TV, CANALES, ANCHO DE BANDA, TIPOS DE MODULACIÓN. *UNIDADES EMPLEADAS. Conceptos de Atenuación y Ganancia. La 2ª parte va desde la nº 21 hasta la 58, (38). LA PRESENTACIÓN FINALIZA EN LA DIAPOSITIVA 58 . A partir de la nº 58 hasta la 69, son imágenes vinculadas a diapositivas exxpuestas. Las primeras “ NOTAS DEL ORADOR ” que aparecen (hasta la 12) pueden abrirse durante la presentación, o mejor, formar parte de la explicación oral de apoyo al texto que aparece en las diapositivas. Es conveniente que el alumno hubiera leído los primeros capítulos del libro referentes a los conceptos de la naturaleza de las señales de TV, sus caraterísticas físicas y medios de propagación y unidades empleadas. TVT : indica televisión terrestre, tanto analógica como digital. TDT: Televisión Digital Terrestre; también Transmodulador Digital Transparente. CCIR: Comité Consultivo Internacional de Radiocomunicaciones. PAL: P hase A lternance L ine. Sistema de codificación europeo, de televisión en color, basado en el cambio de fase de color en líneas alternativas.
Breve repaso cronológico al proceso de invención a lo largo de más de 100 años, desde los primeros estudios de los efectos de la electricidad hasta llegar a las transmisiones de TV. Valorar, que desde que en 1.926 se hace la 1ª transmisión de imágenes, hasta la emisión oficial de TV en Alemania (1.935), transcurren 9 años, y de ahí hasta la TV en color en 1.940, sólo 5.
Las dos componentes (electrostática y electromagnética) inseparables, están orientadas siempre perpendiculares entre sí, o lo que es lo mismo, desfasadas 90º.
En un circuito oscilante cerrado LC , el campo eléctrico está concentrado entre el pequeño espacio de las placas del condensador, mientras que el campo magnético abarca el espacio alrededor de la bobina. Al estar separados, la obtención de ondas electromagnéticas es casi nula. Las condiciones de radiación se dan en un circuito oscilante abierto, al que podemos pasar separando las placas del condensador y aumentando su tamaño, para no variar la frecuencia propia de oscilación. El circuito obtenido como resultado de la conversión del circuito oscilante cerrado en abierto es simétrico en su geometría y de ahí el nombre de DIPOLO o antena elemental. Conserva cierta inductancia a lo largo del conductor y capacidad entre los dos conductores. DE ESTA FORMA Y AL ESTAR EN CONTACTO CON EL AIRE, SE PRODUCIRÁ MAYOR RADIACIÓN ELECTROMAGNÉTICA.
Para simplificar los cálculos, se indica la velocidad de la luz en Mm (mega metros) y la frecuencia empleada en MHz, ya que es ésta unidad la utilizada en las frecuencias de TV. Así, la longitud de onda λ de la frecuencia 102’2 MHz será: 300/102’2=2’93 m y si tuviéramos que hacer un dipolo de media onda sería de 2’93/2=1’46 m, aunque la realidad es que debido a que la propagación de las O.E. es a menor velocidad por un conductor, y por el efecto de las “puntas”, se acortaría su longitud en un porcentaje dependiendo del tipo de conductor.
La longitud de los reflectores es un 5% mayor que el dipolo. La del primer director es de un 5% menor , y los siguientes menores al primero. La separación de ambos elementos respecto del dipolo es de entre 0’15 y 0’25% de la longitud de onda. AMBOS VALORES (LONGITUD Y SEPARACIÓN) VARÍAN bastante de unos fabricantes a otros. LA ANTENA OBTENIDA SE DENOMINA YAGI-UDA, en honor a sus inventores, los japoneses Hidetsugu Yagi y Shitaro Uda en 1926 . Si los lementos parásitos NO ESTÁN EN CONTACTO ELÉCTRICO CON EL SOPORTE O OMNIBUS, el rendimiento de la antena aumenta.
La antenas de referencia pueden ser de 2 tipos: DIPOLO PATRÓN de media onda, la ganancia es expresada en dB, decibelios. RADIADOR ISOTRÓPICO , (hipotética antena que radia igual en todas direcciones), ganancia expresada en dBi. Un dipolo patrón de media onda tiene una ganancia de 2’1 dBi . El ANCHO DE BANDA DE LA ANTENA AUMENTA CON LA SUPERFICIE DE LOS ELEMENTOS. Cuanto menos superficie (diámetro del tubo) menor ancho de banda y viceversa. LAS ANTENAS SON REVERSIBLES, ES DECIR, IGUAL SIRVEN COMO ANTENAS RECEPTORAS QUE COMO EMISORAS. Si es cierto que la construcción de una antena emisora requiere mayor atención en el cálculo y diseño, al manejar valores de tensión mayores. El diámetro de los tubos utilizados afecta a la impedancia final obtenida.
Según situemos la antena respecto de la horizontal del suelo , paralelo a él o en la vertical, coincidirá o no la orientación de la componente electrostática o campo eléctrico con el suelo. Se habla de polarización horizontal o vertical, según la polarización del campo eléctrico, que coincide con la situación del dipolo y toda la antena. Tanto la antena emisora como la receptora deben estar en la misma orientación o polarización, para obtener la máxima radiación.
VHF: Very High Frequency, Muy Alta Frecuencia. UHF: Ultra High Frequency, Ultra Alta Frecuencia.
OFDM: Orthogonal Frecuency Division Multiplex, Modulación de señal analógica en transmisión terrestre de Multiplexado de frecuencias ortogonales moduladas en banda base. En la actual televisión digital terrestre, la modulación es similar , pero codificada COFDM, Codified Orthogonal Frecuency Division Multiplex.
MUX : Expresa la condición de varios programas comprimidos.
RGN, RGE: Red Global de cobertura estatal, Regional Government Network. SFN: Single Frequency Network, Red de Frecuencia Única.
LOS PROGRAMAS EXPUESTOS SON LOS EMITIDOS DESDE EL REPETIDOR DEL MONDUVER EN GANDÍA. AL “PAQUETE” de programación privada, hay que añadir los de la TV3 emitidos por la entidad “Acció cultural del País Valencià”, y en un futuro puede que se añadan más de ámbito local.
Si tenemos una antena con una GANANCIA de 12 dB, indica que gana o aumenta la señal recibida o emitida en esa cantida, respecto de un dipolo de media onda. Si el valor expresado de otra antena fuera de -0’5 dB, lo interpretaríamos como que presenta atenuación, ya que recibiría o emitiría MENOS SEÑAL que el dipolo de media onda. Un cable que indique una ATENUACIÓN a determinada frecuencia de 0’2 dBxm, expresa que presenta unas pérdidas en su salida de ese valor por cada unidad de longitud. Un AMPLIFICADOR con una ganancia de 30 dB, quiere decir que si a su entrada le llegan 45 dB, en su salida habrá 75 dB.
Hasta aquí podría ser la 1ª parte de la exposición , dejando el resto para otra sesión.
Ya se ha razonado sufucientemente el funcionamiento de una antena YAGI-UDA, queda por explicar el funcionamiento de las logarítmicas: - Múltiples dipolos sintonizados a frecuencias diferentes, de forma que cuando uno entra en resonancia hace que los anteriores se comporten como directores y los posteriores como reflectores; es una verdadera antena de Banda Ancha. EL ALUMNO DEBE SABER DISTINGUIR CADA TIPO DE ANTENA, Y VALORAR SUS CARACTERÍSTICAS.
Se pueden plantear al alumno varias incognitas: ¿Qué antena es la mejor según el gráfico? ¿Qué tipo de antena es la mejor?
Se reducirán las interferencias, siempre y cuando éstas entren perpendiculares al eje de la antena, o de direcciones laterales. Evitan reflejos del suelo. Deben cortarse exactas las 2 longitudes que van desde cada antena al acoplador. L=lambda/4 x factor de velocidad del cable empleado. D=lambda/2 x sen a También se pueden acoplar en el plano horizontal, reduciéndose o haciéndose más estrecho en este caso, el lóbulo en el plano horizontal, evitando interferencias reflejadas en edificios o montañas.
La principal característica de los derivadores ecualizados es que presenta menor atenuación a las frecuencias altas, para compesar la atenuación del cableado y equilibrar así los niveles de señales en las tomas.
Uso desaconsejado y limitado en aplicaciones muy concretas.
Deben explicarse APLICACIONES DE CADA UNO DE LOS COMPONENTES; a destacar, el uso de convertidores para casos de pérdidas por excesiva longitud del cableado en canales altos; también los filtros trampa y ecualizadores, para zonas de recepción e interferencias entre varios canales de distintos reemisores.
Comentar las utilidades de un amplificador de interior, p.e. para “alargar” una o varias tomas más a partir de las disponibles. En el caso de los moduladores, convierten entradas de audio y video en banda base en señales de RF, pudiendo elegir el canal y banda de salida; existen también DEMODULADORES, que invierten la función anterior.
LA ELECCIÓN DE UNO U OTRO TIPO DE AMPLIFICACIÓN DEPENDERÁ DEL NIVEL DE LA SEÑAL EN ANTENA Y DE LAS PÉRDIDAS QUE INTRODUZCA LA DISTRIBUCIÓN Y COMPONENTES ELEGIDOS, TAMBIÉN DEL NÚMERO DE TOMAS O USUARIOS. COMO NORMA, PARA INSTALACIONES INDIVIDUALES, UTILIZAREMOS AMPLIFICADORES DE MÁSTIL Y DE BANDA ANCHA, DE TANTAS ENTRADAS COMO BANDAS DIFERENTES U REEMISORES QUERAMOS CAPTAR. PARA LAS COLECTIVAS PREFERENTEMENTE UTILIZAREMOS MÓDULOS MONOCANALES, POR SU ALTA GANANCIA Y VERSATILIDAD A LA HORA DE CONFIGURAR Y LO QUE ES MÁS IMPORTANTE, EQUILIBRAR/ECUALIZAR LOS DIFERENTES NIVELES.
Valorar el hecho del concepto de “paso de corriente” en cualquier componente de una instalación de TVT. Poner varios ejemplos; es muy importante que se entienda bien . En en caso de la imagen, el 5705 tiene la opción de dar paso de c.c. a sus 2 entradas, en cambio el 5002, sólo da paso a la entrada de UHF. En la actualidad muchos amplificadores lo hace de forma automática, según haya o no un elemento que consuma corriente en alguna de sus entradas.
¿Qué novedades vemos ahora? Los interrogantes plantean la novedad de la inclusión de la entrada F.I. Y de los módulos STAR (F.I./PAL)
Diferenciar entre la distribución individual (con repartidores) y la colectiva (con derivadores). Desaconsejar el uso de derivadores en instalaciones induviduales de pocas tomas (hasta 12). En el esquema de la izquierda habría muchas menos pérdidas utilizando uno sólo repartidor o distribuidor de 8 salidas, que los 4 derivadores en cascada. Desaconsejar la instalación de tomas en cascada, tal y como aparece en el esquema de la derecha.
Descripción: Filtros rechazadores de uno o dos canales de UHF, ajustables en frecuencia, de atenuación constante (ref.4162) o variable (ref.4172). Dotados de conectores CEI macho y hembra para insertar directamente en los equipos. Permiten aplicación en cascada para aumentar rechazos. Aplicaciones: Instalaciones MATV, SMATV y CATV donde se desee eliminar uno o dos canales de UHF, o atenuarlos selectivamente. Esta actuación impide la intermodulación entre canales débiles y canales fuertes en los sistemas de Banda Ancha. Prestaciones: Permiten paso de corriente para previos. La ref.4172 puede eliminar canales sin alterar los adyacentes.
Todas las consideraciones técnicas expuestas, SON MUY IMPORTANTES , y hay que transmitirlo así al alumno. ES NECESARIO EXPLICARLAS UNA A UNA Y DEBEN QUEDAR COMPRENDIDAS, y no sólo eso, si no que deben VALORAR LA IMPORTANCIA DE RESPETARLAS Y APLICARLAS . En el apartado 7.3.2.2 –Disposición y selección de los equipos de cabecera- del libro de la ed. Paraninfo “Técnicas y Procesos en las Instalaciones Singulares en los edificios” está muy bien explicadas las reglas a seguir para la correcta configuración de los equipos de cabecera.
La C/N califica la calidad de la recepción de un canal en RF, antes de demodular. El DESACOPLO entre tomas, califica el aislamiento en RF de una toma respecto de las demás. La S/N , califica la calidad del receptor después de demodular la señal de RF en audio y video. SEÑAL MÍNIMA EN ANTENA PARA AMPLIFICACIÓN 40 dB V , aunque depende también de la C/N.
DIPOLO DE HERTZ. El diagrama de radiación y sus lóbulos varían según el tamaño en logitudes de onda a la que se corta el dipolo. La máxima radiación se produce en la perpendicular al eje del dipolo.
