Este documento proporciona normas y recomendaciones para el montaje seguro de sistemas de captación de señales que incluyen antenas, mástiles, anclajes, riostras y otros elementos de sujeción. Detalla los cálculos requeridos para garantizar la resistencia estructural al viento, así como pautas para la colocación de antenas, separaciones mínimas, materiales de fijación, señalización y equipos de seguridad.

1. SISTEMA DE
CAPTACIÓN
Normas de montaje de antenas.
Anclajes, riostras, vientos, según
R.I.C.T. - NTE 1

2. 2
Definiciones
 El equipamiento captador son: antenas, fijaciones,
riostras y otros elementos de sujeción.

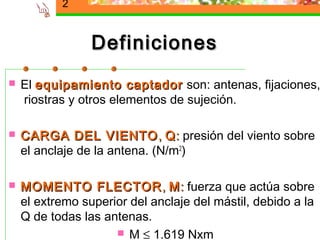

 CARGA DEL VIENTO , Q : presión del viento sobre
el anclaje de la antena. (N/m2)
 MOMENTO FLECTOR , M : fuerza que actúa sobre
el extremo superior del anclaje del mástil, debido a la
Q de todas las antenas.
 M ≤ 1.619 Nxm

3. 3

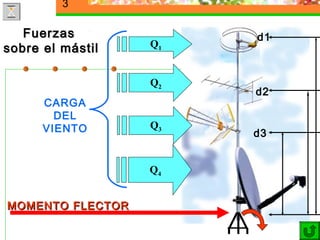

Fuerzas d1
sobre el mástil Q1
Q2
d2
CARGA
DEL
VIENTO Q3
d3
Q4
MOMENTO FLECTOR

4. 4
Cálculo del momento flector
“M”
 1º Multiplicando la “Q” de cada antena por
la distancia hasta el punto de anclaje.
 2º Sumando los productos “M” de TODAS
las antenas ancladas al mismo mástil.
M = Q1xd1 + Q2xd2 + Q3xd3 ......+ Qnxdn
 3º Eligiendo un mástil con un “M” superior
al calculado.

5. 5
Riostras o vientos

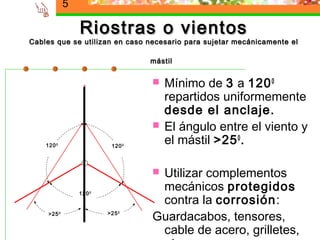

Cables que se utilizan en caso necesario para sujetar mecánicamente el
mástil
 Mínimo de 3 a 120 0
repartidos uniformemente
desde el anclaje.
 El ángulo entre el viento y
120 0 120 0
el mástil >25 0 .
Utilizar complementos
120 0
mecánicos protegidos
contra la corrosión:
>25 0 >25 0
Guardacabos, tensores,
cable de acero, grilletes,

6. 6
Colocación de antenas
 A LO LARGO DEL MÁSTIL (máximo 6 m)
 CONSEGUIR QUE EL MOMENTO
FLECTOR sea el menor posible: ordenando
de arriba abajo y de menor a mayor Q.
 SEPARACIÓN DE ANTENAS según NTE-
IAA

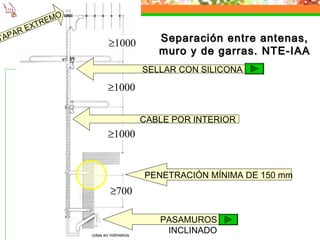

7. 7
O
REM
R EXT
A
TAP Separación entre antenas,
≥1000
muro y de garras. NTE-IAA
SELLAR CON SILICONA
≥1000
CABLE POR INTERIOR
≥1000
PENETRACIÓN MÍNIMA DE 150 mm
≥700
PASAMUROS
INCLINADO

8. 8

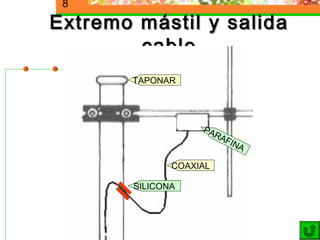

Extremo mástil y salida
cable
TAPONAR
PA
RA
F IN
A
COAXIAL
SILICONA

9. 9

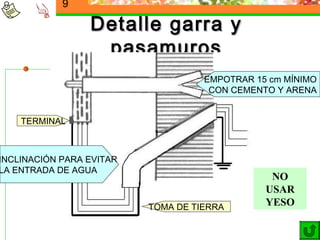

Detalle garra y
pasamuros
EMPOTRAR 15 cm MÍNIMO
CON CEMENTO Y ARENA
TERMINAL
INCLINACIÓN PARA EVITAR
LA ENTRADA DE AGUA
NO
USAR
TOMA DE TIERRA
YESO

10. 10
Normas de seguridad del
Sistema de captación - 1

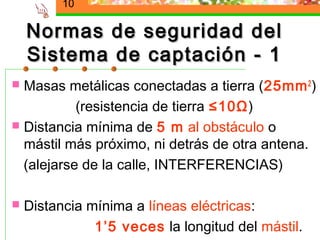

 Masas metálicas conectadas a tierra (25mm 2 )
(resistencia de tierra ≤10Ω)
 Distancia mínima de 5 m al obstáculo o
mástil más próximo, ni detrás de otra antena.
(alejarse de la calle, INTERFERENCIAS)
 Distancia mínima a líneas eléctricas:
1’5 veces la longitud del mástil.

11. 11
Normas de seguridad del
Sistema de captación -2

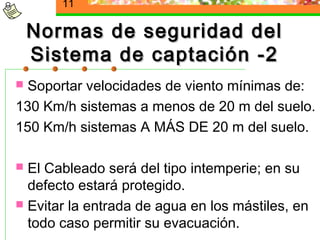

 Soportar velocidades de viento mínimas de:
130 Km/h sistemas a menos de 20 m del suelo.
150 Km/h sistemas A MÁS DE 20 m del suelo.
 El Cableado será del tipo intemperie; en su
defecto estará protegido.
 Evitar la entrada de agua en los mástiles, en
todo caso permitir su evacuación.

12. 12

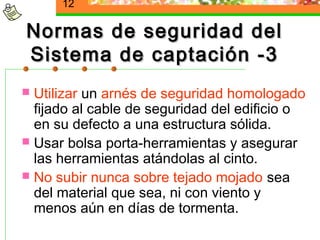

Normas de seguridad del
Sistema de captación -3
 Utilizar un arnés de seguridad homologado
fijado al cable de seguridad del edificio o
en su defecto a una estructura sólida.
 Usar bolsa porta-herramientas y asegurar
las herramientas atándolas al cinto.
 No subir nunca sobre tejado mojado sea
del material que sea, ni con viento y
menos aún en días de tormenta.

13. 13

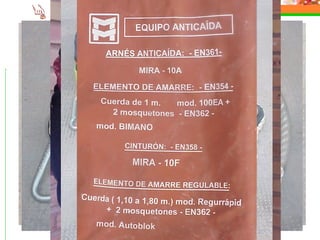

EQUIPO ANTI CAÍDA
Cuerda de amarre regulable
HOMOLOGADO
 ARNÉS ANTI CAÍDA.
Trócol
a
 CINTURÓN DE SEGURIDAD.
 CUERDA DE AMARRE
REGULABLE.
Grillet Mosquetones
e
 MOSQUETONES Y GRILLETES.

14. 14
ARNÉS ANTI CAÍDA
HOMOLOGADO, PUESTO.

15. 15

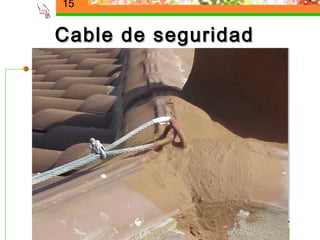

Cable de seguridad

16. 16
Elementos mecánicos

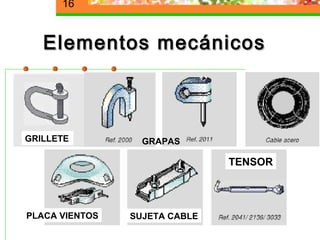

GRILLETE GRAPAS
TENSOR
PLACA VIENTOS SUJETA CABLE

17. 17
Elementos de sujeción
mástiles

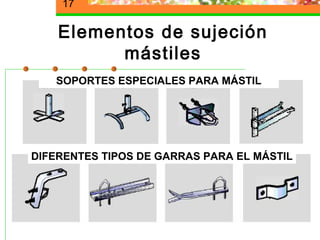

SOPORTES ESPECIALES PARA MÁSTIL
DIFERENTES TIPOS DE GARRAS PARA EL MÁSTIL

18. 18
Accesorios para sujetar a chimeneas

19. 19
Mástiles y suplementos

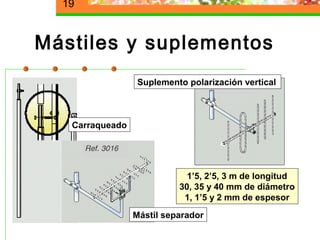

Suplemento polarización vertical
Carraqueado
1’5, 2’5, 3 m de longitud
30, 35 y 40 mm de diámetro
1, 1’5 y 2 mm de espesor
Mástil separador

20. 20

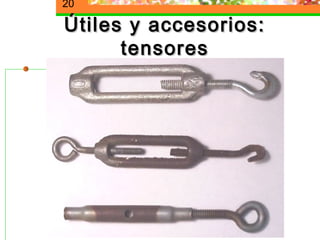

Útiles y accesorios:
tensores

21. 21

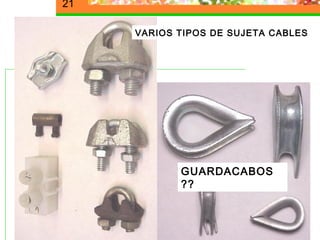

VARIOS TIPOS DE SUJETA CABLES
GUARDACABOS
??
Imágenes elementos de
sujeción

22. 22

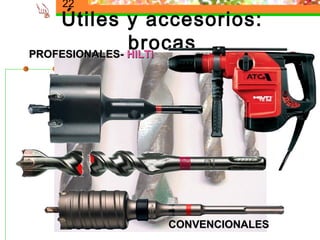

Útiles y accesorios:
brocas
PROFESIONALES- HILTI
CONVENCIONALES

23. 23

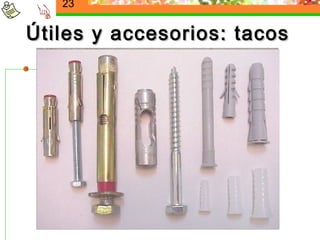

Útiles y accesorios: tacos

24. 24
Torres arriostrables

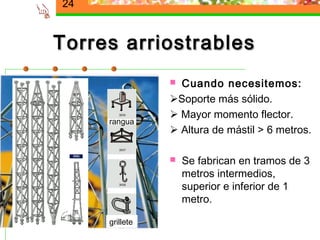

 Cuando necesitemos:
Soporte más sólido.
 Mayor momento flector.
rangua
 Altura de mástil > 6 metros.
 Se fabrican en tramos de 3
metros intermedios,
superior e inferior de 1
metro.
grillete

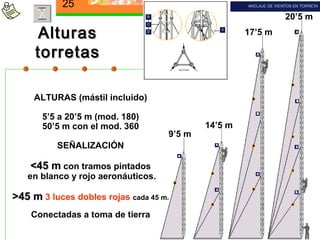

25. 25
20’5 m
Alturas 17’5 m
torretas
ALTURAS (mástil incluido)
5’5 a 20’5 m (mod. 180)
50’5 m con el mod. 360 14’5 m
9’5 m
SEÑALIZACIÓN
<45 m con tramos pintados
en blanco y rojo aeronáuticos.
>45 m 3 luces dobles rojas cada 45 m.
Conectadas a toma de tierra

26. 26
Reportaje gráfico
 Detalles de garras.
 Amarre vientos y tensores.
 Distribución correcta de vientos.
 Mala sujeción del mástil.
 Señalización vientos.

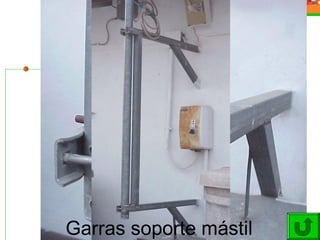

27. 27 SALIDA DE CABLES
Garras soporte mástil

28. 28

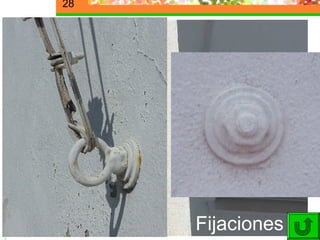

Fijaciones

29. 29

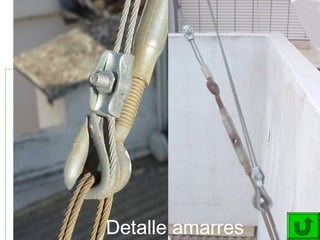

Detalle amarres

30. 30

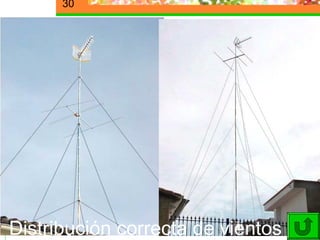

Distribución correcta de vientos

31. 31

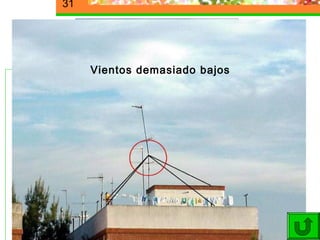

Vientos demasiado altos
Vientos demasiado bajos
Mala sujeción

32. 32

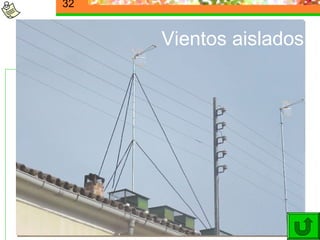

Vientos aislados
