1. Cableado Estructurado
MSc. Angel Alemán

2. Angel Alemán Salinas
1. MSc. En Innovación y Gestión Educativa
2. Ing. En Infotecnología
Correo: angel.aleman@ujcv.edu.hn
Cel: 99703932

3. Cableado Estructurado Nomenclatura para el CE
Ventajas Componentes del CE
Aplicaciones Herramientas para el CE
Topología de redes Componentes Tecnológicos asociados al CE
Categorías de Cables de Red Pruebas del CE
Normas internacionales para el CE Centros de Datos (Data Center)
Contenido

4. Cableado
Estructurado
01

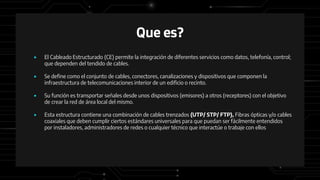

5. Que es?
● El Cableado Estructurado (CE) permite la integración de diferentes servicios como datos, telefonía, control;
que dependen del tendido de cables.
● Se define como el conjunto de cables, conectores, canalizaciones y dispositivos que componen la
infraestructura de telecomunicaciones interior de un edificio o recinto.
● Su función es transportar señales desde unos dispositivos (emisores) a otros (receptores) con el objetivo
de crear la red de área local del mismo.
● Esta estructura contiene una combinación de cables trenzados (UTP/ STP/ FTP), Fibras ópticas y/o cables
coaxiales que deben cumplir ciertos estándares universales para que puedan ser fácilmente entendidos
por instaladores, administradores de redes o cualquier técnico que interactúe o trabaje con ellos

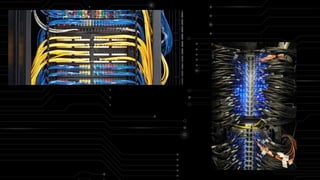

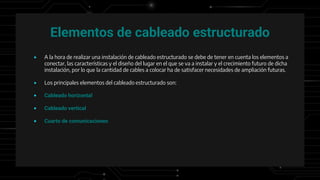

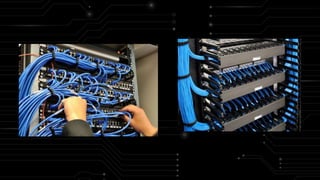

8. Elementos de cableado estructurado
● A la hora de realizar una instalación de cableado estructurado se debe de tener en cuenta los elementos a
conectar, las características y el diseño del lugar en el que se va a instalar y el crecimiento futuro de dicha
instalación, por lo que la cantidad de cables a colocar ha de satisfacer necesidades de ampliación futuras.
● Los principales elementos del cableado estructurado son:
● Cableado horizontal
● Cableado vertical
● Cuarto de comunicaciones

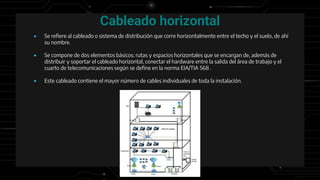

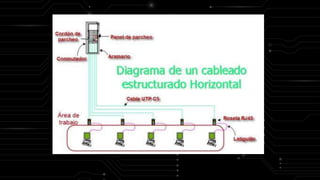

9. Cableado horizontal
● Se refiere al cableado o sistema de distribución que corre horizontalmente entre el techo y el suelo, de ahí
su nombre.
● Se compone de dos elementos básicos: rutas y espacios horizontales que se encargan de, además de
distribuir y soportar el cableado horizontal, conectar el hardware entre la salida del área de trabajo y el
cuarto de telecomunicaciones según se define en la norma EIA/TIA 568 .
● Este cableado contiene el mayor número de cables individuales de toda la instalación.

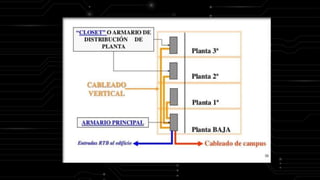

11. Cableado vertical
● También conocido como backbone o cableado troncal, proporciona las interconexiones entre de entrada y
servicios del edificio, cuartos de equipos y cuartos de telecomunicaciones.
● Este cableado es el encargad de realizar la conexión vertical entre los diferentes pisos de un edificio,
estableciendo los medios de transmisión, puntos principales e intermedios de conexión cruzada y
terminaciones mecánicas necesarias.
● La norma EIA/TIA 568 prevé la necesidad de ubicar la transmisión de cableado vertical a horizonta, en
habitaciones independientes, llamadas armarios de telecomunicaciones, al menos una por piso.

13. Cuarto de comunicaciones
● Se conoce así a la sala en la que se alojan y centralizan todos los elementos que componen el sistema de
telecomunicaciones: los cables, accesorios de conexión, dispositivos de protección…y demás equipos
necesarios para conectar el edificio a los servicios externos.
● Estos cuartos se deben diseñar de acuerdo a la norma EIA/TIA-569.

14. Ventajas
● Fácil mantenimiento
Al ser una red uniforme, las empresas encargadas de su mantenimiento tienden a realizar
tareas muy sencillas para tenerlo todo bajo control, por lo que es una de las principales
ventajas de cableado estructurado.
● Mayor rendimiento
Al ser una tecnología de vanguardia en el sector, su rendimiento y funcionamiento será
siempre superior a la de otras alternativas, con una amortización y una vida útil prevista muy
larga.

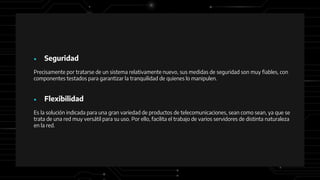

15. ● Seguridad
Precisamente por tratarse de un sistema relativamente nuevo, sus medidas de seguridad son muy fiables, con
componentes testados para garantizar la tranquilidad de quienes lo manipulen.
● Flexibilidad
Es la solución indicada para una gran variedad de productos de telecomunicaciones, sean como sean, ya que se
trata de una red muy versátil para su uso. Por ello, facilita el trabajo de varios servidores de distinta naturaleza
en la red.

16. ● Mayor velocidad
Como el cableado estructurado supone un mayor rendimiento, esto se traduce también en una mayor
velocidad de transmisión de los datos mediante las prestaciones de la fibra óptica.
● Armonía estética
El espacio en el que se instale este sistema mantendrá una apariencia limpia y ordenada, generando ambientes
agradables a la vista y evitando así el aspecto caótico de otras alternativas.

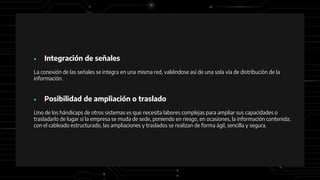

17. ● Integración de señales
La conexión de las señales se integra en una misma red, valiéndose así de una sola vía de distribución de la
información.
● Posibilidad de ampliación o traslado
Uno de los hándicaps de otros sistemas es que necesita labores complejas para ampliar sus capacidades o
trasladarlo de lugar si la empresa se muda de sede, poniendo en riesgo, en ocasiones, la información contenida;
con el cableado estructurado, las ampliaciones y traslados se realizan de forma ágil, sencilla y segura.

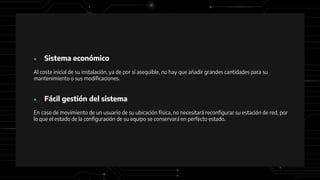

18. ● Sistema económico
Al coste inicial de su instalación, ya de por sí asequible, no hay que añadir grandes cantidades para su
mantenimiento o sus modificaciones.
● Fácil gestión del sistema
En caso de movimiento de un usuario de su ubicación física, no necesitará reconfigurar su estación de red, por
lo que el estado de la configuración de su equipo se conservará en perfecto estado.

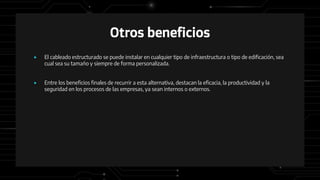

19. Otros beneficios
● El cableado estructurado se puede instalar en cualquier tipo de infraestructura o tipo de edificación, sea
cual sea su tamaño y siempre de forma personalizada.
● Entre los beneficios finales de recurrir a esta alternativa, destacan la eficacia, la productividad y la
seguridad en los procesos de las empresas, ya sean internos o externos.

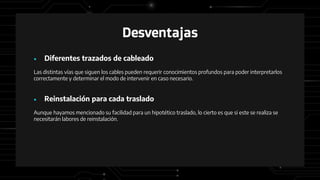

20. Desventajas
● Diferentes trazados de cableado
Las distintas vías que siguen los cables pueden requerir conocimientos profundos para poder interpretarlos
correctamente y determinar el modo de intervenir en caso necesario.
● Reinstalación para cada traslado
Aunque hayamos mencionado su facilidad para un hipotético traslado, lo cierto es que si este se realiza se
necesitarán labores de reinstalación.

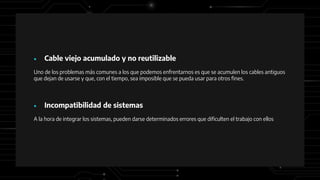

21. ● Cable viejo acumulado y no reutilizable
Uno de los problemas más comunes a los que podemos enfrentarnos es que se acumulen los cables antiguos
que dejan de usarse y que, con el tiempo, sea imposible que se pueda usar para otros fines.
● Incompatibilidad de sistemas
A la hora de integrar los sistemas, pueden darse determinados errores que dificulten el trabajo con ellos

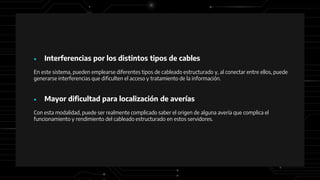

22. ● Interferencias por los distintos tipos de cables
En este sistema, pueden emplearse diferentes tipos de cableado estructurado y, al conectar entre ellos, puede
generarse interferencias que dificulten el acceso y tratamiento de la información.
● Mayor dificultad para localización de averías
Con esta modalidad, puede ser realmente complicado saber el origen de alguna avería que complica el
funcionamiento y rendimiento del cableado estructurado en estos servidores.

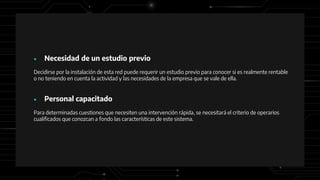

23. ● Necesidad de un estudio previo
Decidirse por la instalación de esta red puede requerir un estudio previo para conocer si es realmente rentable
o no teniendo en cuenta la actividad y las necesidades de la empresa que se vale de ella.
● Personal capacitado
Para determinadas cuestiones que necesiten una intervención rápida, se necesitará el criterio de operarios
cualificados que conozcan a fondo las características de este sistema.
