1. Universidad Tecnológica del Sur de Sonora
Sistemas de
Cableado Estructurado
José Manuel Acosta Rendón
Febrero 2010

2. Introducción
Hasta 1985 no existían estándares para realizar cableados para los
sistemas de comunicación e información. Cada sistema tenía sus
propios requerimientos acerca de las características del cableado que
necesitaban. Los sistemas telefónicos requerían, típicamente, de cables
“multipares”, con requerimientos eléctricos y mecánicos acordes a las
señales telefónicas. Los equipos informáticos (por esa época
generalmente Main-Frames con terminales) requerían de cableados con
características especiales, dependientes de la marca de los equipos
que usaban. Generalmente los propios fabricantes de Main-Frames
proveían también del cableado necesario para su conexión a los
terminales.

3. Introducción
En 1985, la CCIA (Computer Communications Industry Association)
solicitó a la EIA (Electronic Industries Alliance) realizar un estándar
referente a los sistemas de cableado. En esa fecha se entendió que era
necesario realizar un estándar que contemplara todos los
requerimientos de cableado de los sistemas de comunicaciones,
incluyendo voz y datos, para el área corporativa (empresarial) y
residencial.
La EIA asignó la tarea de desarrollar estándares de cableado al comité
“TR-41”. El foco principal del comité al desarrollar estos estándares
consistió en asegurarse de que eran independientes tanto de las
tecnologías de los sistemas de comunicaciones como de los
fabricantes.

4. Introducción
El resultado de este esfuerzo, llevado a cabo desde 1985 hasta el día de
hoy, ha sido la realización y aceptación de un conjunto de
recomendaciones (llamadas “estándares”) acerca de las
infraestructuras de cableado para los edificios comerciales y
residenciales.
• ANSI/TIA/EIA-569 (CSA T530) Commercial Building Standards for
Telecommunications Pathways and Spaces.
• ANSI/TIA/EIA-607 (CSA T527) Grounding and Bonding
Requirements for Telecommunications in Commercial Buildings.
• ANSI/TIA/EIA-568-A (CSA T529-95 Commercial Building
Telecommunications Cabling Standard.
• ANSI/TIA/EIA-568-B (CSA T529-95 Commercial Building
Telecommunications Cabling Standard.

5. Sistemas de cableado estructurado

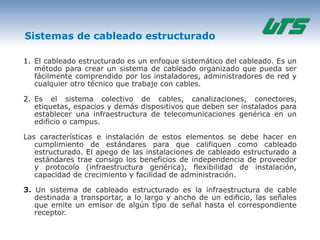

1. El cableado estructurado es un enfoque sistemático del cableado. Es un
método para crear un sistema de cableado organizado que pueda ser
fácilmente comprendido por los instaladores, administradores de red y
cualquier otro técnico que trabaje con cables.
2. Es el sistema colectivo de cables, canalizaciones, conectores,
etiquetas, espacios y demás dispositivos que deben ser instalados para
establecer una infraestructura de telecomunicaciones genérica en un
edificio o campus.
Las características e instalación de estos elementos se debe hacer en
cumplimiento de estándares para que califiquen como cableado
estructurado. El apego de las instalaciones de cableado estructurado a
estándares trae consigo los beneficios de independencia de proveedor
y protocolo (infraestructura genérica), flexibilidad de instalación,
capacidad de crecimiento y facilidad de administración.
3. Un sistema de cableado estructurado es la infraestructura de cable
destinada a transportar, a lo largo y ancho de un edificio, las señales
que emite un emisor de algún tipo de señal hasta el correspondiente
receptor.

6. Sistemas de cableado estructurado
4. Un sistema de cableado estructurado es físicamente una red de cable
única y completa de combinaciones de alambre de cobre (pares
trenzados sin blindar UTP), cables de fibra óptica bloques de conexión,
cables terminados en diferentes tipos de conectores y adaptadores.
El principal beneficio del cableado estructurado es que permite la
administración sencilla y sistemática de las mudanzas y cambios de
ubicación de personas y equipos.
Tales como el sistema de cableado de telecomunicaciones para edificios
que presenta como característica saliente de ser general, es decir,
soporta una amplia gama de productos de telecomunicaciones sin
necesidad de ser modificado.
5. Un sistema de cableado estructurado consiste de una infraestructura
flexible de cables que puede aceptar y soportar múltiples sistemas.
Hay tres reglas que ayudan a garantizar la efectividad y eficiencia
en los proyectos de diseño del cableado estructurado.

7. Sistemas de cableado estructurado

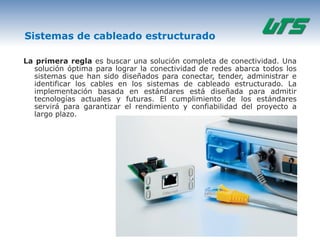

La primera regla es buscar una solución completa de conectividad. Una
solución óptima para lograr la conectividad de redes abarca todos los
sistemas que han sido diseñados para conectar, tender, administrar e
identificar los cables en los sistemas de cableado estructurado. La
implementación basada en estándares está diseñada para admitir
tecnologías actuales y futuras. El cumplimiento de los estándares
servirá para garantizar el rendimiento y confiabilidad del proyecto a
largo plazo.

8. Sistemas de cableado estructurado
La segunda regla es planificar teniendo en cuenta el crecimiento futuro.
La cantidad de cables instalados debe satisfacer necesidades futuras.
Se deben tener en cuenta las soluciones de Categoría 5e, Categoría 6 y
de fibra óptica para garantizar que se satisfagan futuras necesidades.
La instalación de la capa física debe poder funcionar durante diez años
o más.

9. Sistemas de cableado estructurado
La tercera regla es conservar la libertad de elección de proveedores.
Aunque un sistema cerrado y propietario puede resultar más
económico en un principio, con el tiempo puede resultar ser mucho
más costoso. Con un sistema provisto por un único proveedor y que no
cumpla con los estándares, es probable que más tarde sea más difícil
realizar traslados, ampliaciones o modificaciones.

10. Subsistemas de cableado estructurado

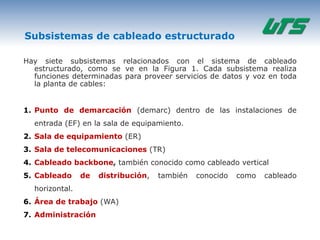

Hay siete subsistemas relacionados con el sistema de cableado
estructurado, como se ve en la Figura 1. Cada subsistema realiza
funciones determinadas para proveer servicios de datos y voz en toda
la planta de cables:
1. Punto de demarcación (demarc) dentro de las instalaciones de
entrada (EF) en la sala de equipamiento.
2. Sala de equipamiento (ER)
3. Sala de telecomunicaciones (TR)
4. Cableado backbone, también conocido como cableado vertical
5. Cableado de distribución, también conocido como cableado
horizontal.
6. Área de trabajo (WA)
7. Administración

11. Subsistemas de cableado estructurado

12. Subsistemas de cableado estructurado
El demarc es donde los cables del proveedor externo de servicios se
conectan a los cables del cliente en su edificio. El cableado backbone
está compuesto por cables de alimentación que van desde el demarc
hasta la salas de equipamiento y luego a la salas de
telecomunicaciones en todo el edificio.
El cableado horizontal distribuye los cables desde las salas de
telecomunicaciones hasta las áreas de trabajo. Las salas de
telecomunicaciones es donde se producen las conexiones que
proporcionan una transición entre el cableado backbone y el horizontal.

13. Subsistemas de cableado estructurado

14. Subsistemas de cableado estructurado

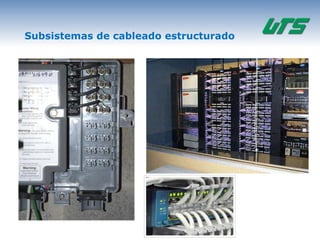

15. Subsistemas de cableado estructurado

16. Subsistemas de cableado estructurado
Estos subsistemas convierten al cableado estructurado en una
arquitectura distribuida con capacidades de administración que están
limitadas al equipo activo, como por ejemplo los PC, switches, hubs,
etc. El diseño de una infraestructura de cableado estructurado que
enrute, proteja, identifique y termine los medios de cobre o fibra de
manera apropiada, es esencial para el funcionamiento de la red y sus
futuras actualizaciones.

17. ¿Por qué un sistema de cableado
estructurado?

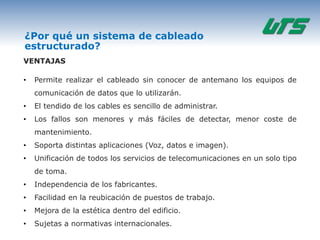

VENTAJAS
• Permite realizar el cableado sin conocer de antemano los equipos de
comunicación de datos que lo utilizarán.
• El tendido de los cables es sencillo de administrar.
• Los fallos son menores y más fáciles de detectar, menor coste de
mantenimiento.
• Soporta distintas aplicaciones (Voz, datos e imagen).
• Unificación de todos los servicios de telecomunicaciones en un solo tipo
de toma.
• Independencia de los fabricantes.
• Facilidad en la reubicación de puestos de trabajo.
• Mejora de la estética dentro del edificio.
• Sujetas a normativas internacionales.

18. ¿Por qué un sistema de cableado
estructurado?

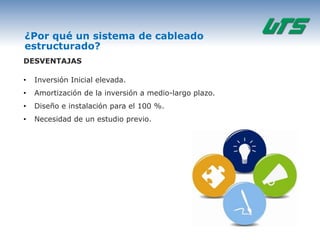

DESVENTAJAS
• Inversión Inicial elevada.
• Amortización de la inversión a medio-largo plazo.
• Diseño e instalación para el 100 %.
• Necesidad de un estudio previo.

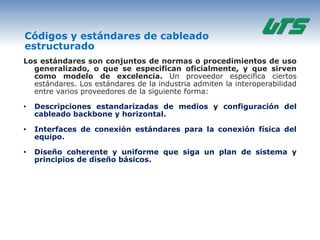

19. Códigos y estándares de cableado
estructurado
Los estándares son conjuntos de normas o procedimientos de uso
generalizado, o que se especifican oficialmente, y que sirven
como modelo de excelencia. Un proveedor especifica ciertos
estándares. Los estándares de la industria admiten la interoperabilidad
entre varios proveedores de la siguiente forma:
• Descripciones estandarizadas de medios y configuración del
cableado backbone y horizontal.
• Interfaces de conexión estándares para la conexión física del
equipo.
• Diseño coherente y uniforme que siga un plan de sistema y
principios de diseño básicos.

20. Códigos y estándares de cableado
estructurado
Hay numerosas organizaciones que regulan y especifican los diferentes
tipos de cables. Las agencias locales, estatales, de los condados o
provincias y nacionales también emiten códigos, especificaciones y
requisitos.
Una red que se arma según los estándares debería funcionar bien, o
interoperar con otros dispositivos de red estándar. El rendimiento a
largo plazo y el valor de la inversión de muchos sistemas de cableado
de red se ven reducidos porque los instaladores no cumplen con los
estándares obligatorios y recomendados.

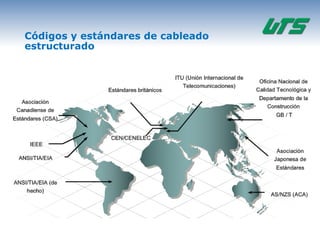

21. Códigos y estándares de cableado
estructurado

22. Códigos y estándares de cableado
estructurado

23. ¿ Dudas ?

24. ¡¡ Gracias ¡¡
José Manuel Acosta R.
Septiembre 2010
