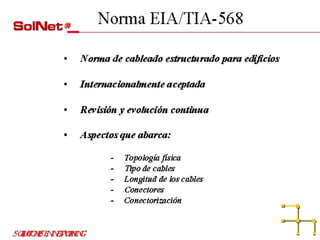

El documento describe los beneficios de implementar un sistema de cableado estructurado en lugar del cableado tradicional. Un sistema de cableado estructurado permite consolidar diferentes servicios como voz, datos y video en una sola red, facilitando las expansiones y reconfiguraciones futuras. Siguiendo normas como ANSI/EIA/TIA-568, el cableado estructurado organiza los componentes en subsistemas como área de trabajo, cableado horizontal, vertical y cuarto de equipos.

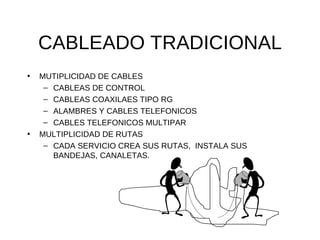

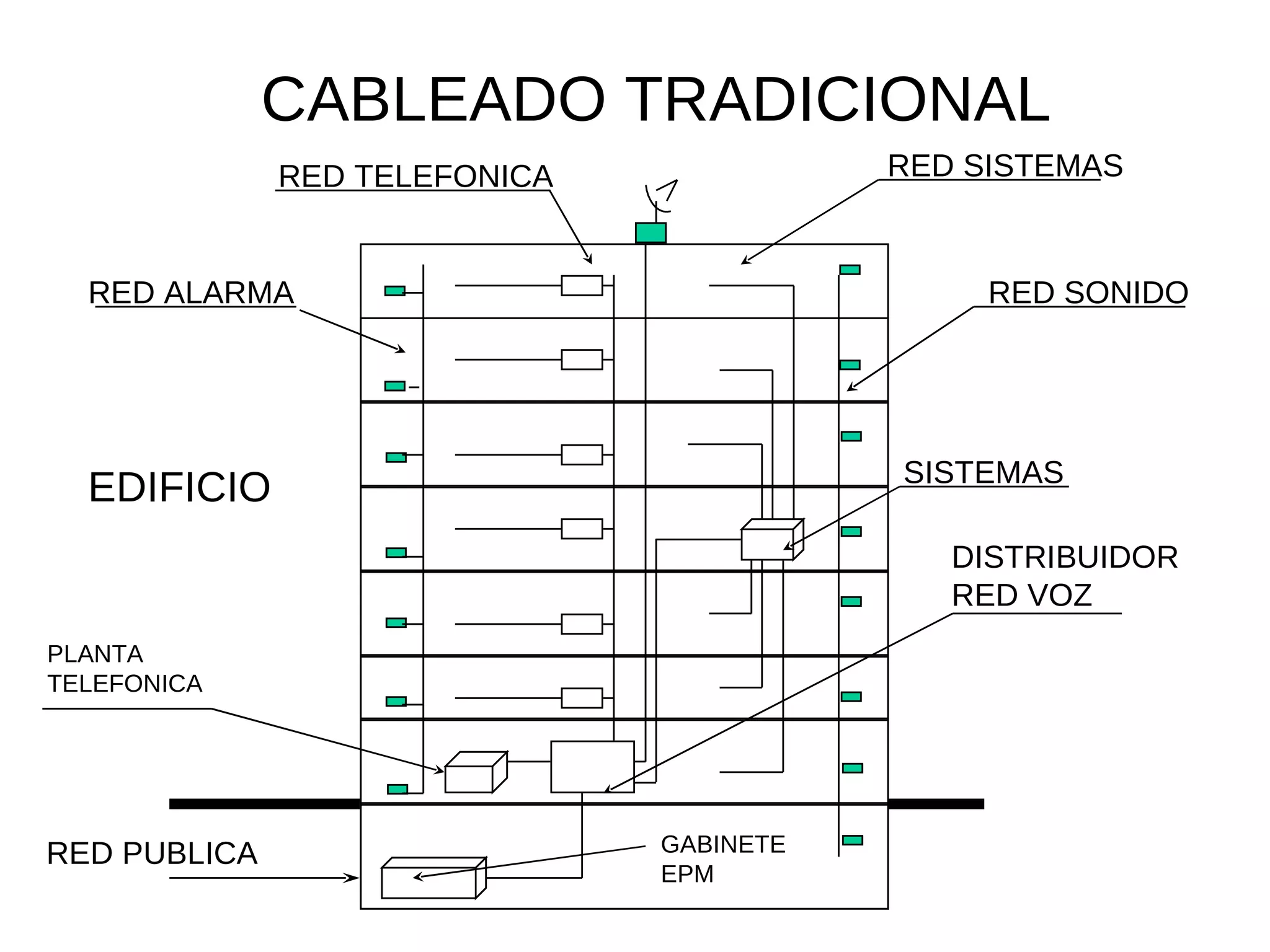

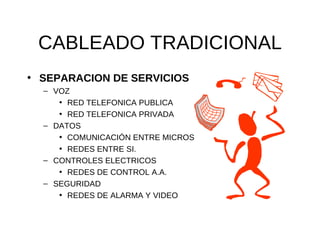

1. EDIFICIO RED ALARMA RED SONIDO RED SISTEMAS RED TELEFONICA RED PUBLICA CABLEADO TRADICIONAL SISTEMAS PLANTA TELEFONICA DISTRIBUIDOR RED VOZ GABINETE EPM

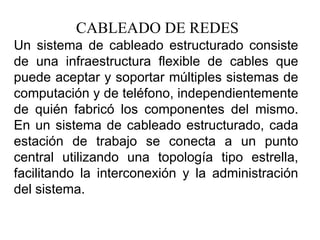

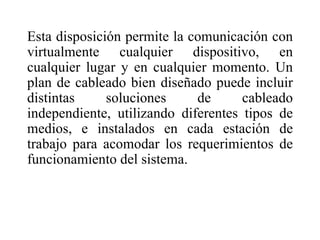

5. CABLEADO DE REDES Un sistema de cableado estructurado consiste de una infraestructura flexible de cables que puede aceptar y soportar múltiples sistemas de computación y de teléfono, independientemente de quién fabricó los componentes del mismo. En un sistema de cableado estructurado, cada estación de trabajo se conecta a un punto central utilizando una topología tipo estrella, facilitando la interconexión y la administración del sistema.

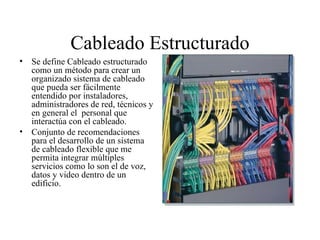

9. CABLEADO ESTRUCTURADO

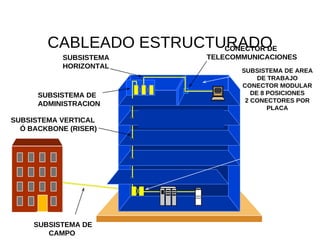

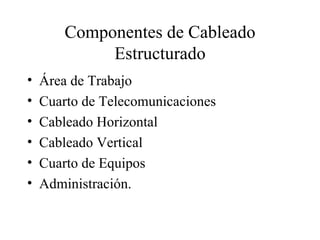

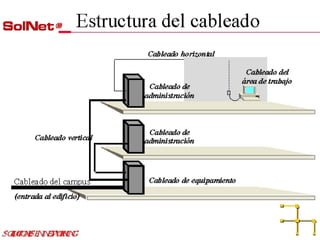

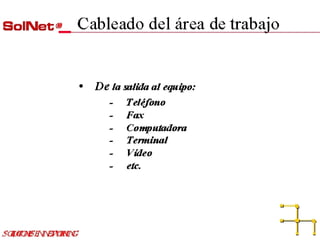

10. CABLEADO ESTRUCTURADO SUBSISTEMA DE AREA DE TRABAJO CONECTOR MODULAR DE 8 POSICIONES 2 CONECTORES POR PLACA SUBSISTEMA HORIZONTAL CONECTOR DE TELECOMMUNICACIONES SUBSISTEMA DE ADMINISTRACION SUBSISTEMA VERTICAL Ó BACKBONE (RISER) SUBSISTEMA DE CUARTO DE EQUIPOS SUBSISTEMA DE CAMPO

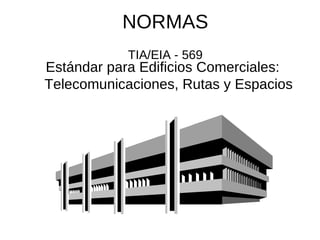

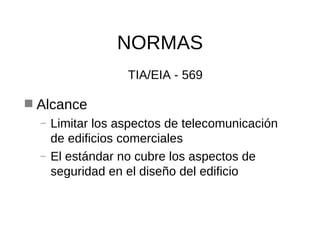

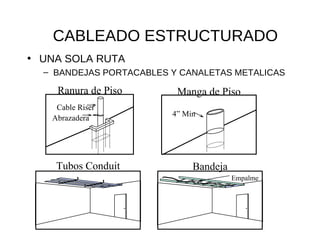

22. NORMAS TIA/EIA - 569 Estándar para Edificios Comerciales: Telecomunicaciones, Rutas y Espacios
