El documento describe los beneficios de implementar un sistema de cableado estructurado en lugar del cableado tradicional. Un sistema de cableado estructurado permite consolidar diferentes servicios como voz, datos y video en una sola red, facilitando las expansiones y reconfiguraciones futuras. Siguiendo normas como ANSI/EIA/TIA-568, el cableado estructurado organiza los componentes en subsistemas como área de trabajo, cableado horizontal, vertical y cuarto de equipos.

1. EDIFICIO RED ALARMA RED SONIDO RED SISTEMAS RED TELEFONICA RED PUBLICA CABLEADO TRADICIONAL SISTEMAS PLANTA TELEFONICA DISTRIBUIDOR RED VOZ GABINETE EPM

2. CABLEADO TRADICIONAL SEPARACION DE SERVICIOS VOZ RED TELEFONICA PUBLICA RED TELEFONICA PRIVADA DATOS COMUNICACIÓN ENTRE MICROS REDES ENTRE SI. CONTROLES ELECTRICOS REDES DE CONTROL A.A. SEGURIDAD REDES DE ALARMA Y VIDEO

3. CABLEADO TRADICIONAL MUTIPLICIDAD DE CABLES CABLEAS DE CONTROL CABLEAS COAXILAES TIPO RG ALAMBRES Y CABLES TELEFONICOS CABLES TELEFONICOS MULTIPAR MULTIPLICIDAD DE RUTAS CADA SERVICIO CREA SUS RUTAS, INSTALA SUS BANDEJAS, CANALETAS.

4. CABLEADO TRADICIONAL DEPENDENCIA DE MUCHOS PROVEEDORES CAMBIOS Y ADICIONES COSTOSAS CADA AREA MANEJA SU RED LA ADICION DE CADA EQUIPO IMPLICA UN NUEVO CABLEADO. CENTRO DE CABLEADO EN LOS SOTANOS. DEPENDENCIA DE UN TIPO ESPECIAL DE COMUNICACIONES.

5. CABLEADO DE REDES Un sistema de cableado estructurado consiste de una infraestructura flexible de cables que puede aceptar y soportar múltiples sistemas de computación y de teléfono, independientemente de quién fabricó los componentes del mismo. En un sistema de cableado estructurado, cada estación de trabajo se conecta a un punto central utilizando una topología tipo estrella, facilitando la interconexión y la administración del sistema.

6. Esta disposición permite la comunicación con virtualmente cualquier dispositivo, en cualquier lugar y en cualquier momento. Un plan de cableado bien diseñado puede incluir distintas soluciones de cableado independiente, utilizando diferentes tipos de medios, e instalados en cada estación de trabajo para acomodar los requerimientos de funcionamiento del sistema.

7. CABLEADO ESTRUCTURADO ES UN SISTEMA PLANIFICADO QUE BUSCA ENFRENTAR LOS CRECIMIENTOS Y LAS RECONFIGURACIONES . EL PUESTO DE TRABAJO QUEDA HABILITADO PARA ATENDER TODOS LOS SERVICIOS DE TELECOMUNICACIONES UNION DE TODOS LOS SERVICIOS EN UN CABLEADO UNIVERSAL. EL SISTEMA FUE POSIBLE POR LA “UNION” DE LAS INDUSTRIAS ELECTRONICAS Y LA ASOCIACION DE INDUSTRIAS DE TELECOMUNICACIONES Y EL “ACUERDO” FUE UNA NORMA ANSI/EIA/TIA- 568-A; 569 ETC.

8. CABLEADO ESTRUCTURADO A CADA USUARIO SE LE DISPONEN TODOS LOS SERVICIOS POR UNA UNICA RED, NO ES NECESARIO CONOCER DE ANTEMANO EL EQUIPO DE COMUNICACIÒN QUE SE USARA. LA RED TELEFONICA TANTO PRIVADA COMO PUBLICA SE ACONDICIONA EN UNA UNICA RED LAS REDES DE DATOS PUEDEN CORRER POR ESTA UNICA RUTA.

9. CABLEADO ESTRUCTURADO

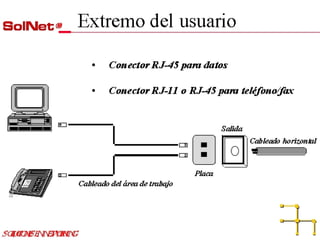

10. CABLEADO ESTRUCTURADO SUBSISTEMA DE AREA DE TRABAJO CONECTOR MODULAR DE 8 POSICIONES 2 CONECTORES POR PLACA SUBSISTEMA HORIZONTAL CONECTOR DE TELECOMMUNICACIONES SUBSISTEMA DE ADMINISTRACION SUBSISTEMA VERTICAL Ó BACKBONE (RISER) SUBSISTEMA DE CUARTO DE EQUIPOS SUBSISTEMA DE CAMPO

11. Cableado Estructurado Se define Cableado estructurado como un método para crear un organizado sistema de cableado que pueda ser fácilmente entendido por instaladores, administradores de red, técnicos y en general el personal que interactúa con el cableado. Conjunto de recomendaciones para el desarrollo de un sistema de cableado flexible que me permita integrar múltiples servicios como lo son el de voz, datos y video dentro de un edificio.

12. Bases Generales para el Diseño Deben formularse las siguientes preguntas: Cuáles son las necesidades actuales del usuario (voz, datos, video, otros) Cuáles son las necesidades futuras del usuario (expansión en voz, datos, video, otros) Cuáles son los puntos donde se colocaran los servicios Hay requerimientos especiales en la estética de decoración??

13. Pasos para el diseño del sistema El método mas común indica que debemos comenzar por el área de trabajo e ir retrocediendo hasta el closet principal. Definir el número de áreas de trabajos. Diseñar el tipo de salida en el área de trabajo. Diseñar el cableado horizontal. Diseñar el cableado vertical Diseñar cuarto de equipos

14. Componentes de Cableado Estructurado Área de Trabajo Cuarto de Telecomunicaciones Cableado Horizontal Cableado Vertical Cuarto de Equipos Administración.

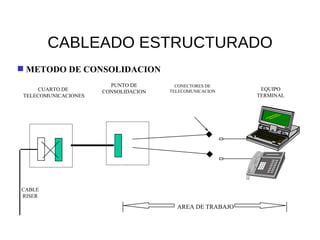

20. CABLEADO ESTRUCTURADO METODO DE CONSOLIDACION CABLE RISER CUARTO DE TELECOMUNICACIONES AREA DE TRABAJO EQUIPO TERMINAL PUNTO DE CONSOLIDACION CONECTORES DE TELECOMUNICACION

21. CABLEADO ESTRUCTURADO UNA SOLA RUTA BANDEJAS PORTACABLES Y CANALETAS METALICAS Cable Riser Abrazadera 4” Min Empalme Ranura de Piso Tubos Conduit Manga de Piso Bandeja

22. NORMAS TIA/EIA - 569 Estándar para Edificios Comerciales: Telecomunicaciones, Rutas y Espacios

23. NORMAS TIA/EIA - 569 Alcance Limitar los aspectos de telecomunicación de edificios comerciales El estándar no cubre los aspectos de seguridad en el diseño del edificio
