1. INSTITUTO TECNOLÓGICO DE EDUCACIÓN SUPERIOR PUBLICA
“ENRIQUE LOPEZ ALBUJAR”
ALUMNO:
ALBURUQUEQUE TEMOCHE JUAN
TEMA:
CABLEADOS
DOCENTE:
ELENA VALIENTE RAMIREZ
CARRERA:
COMPUTACION E INFORMATICA
CICLO: FECHA:
I 11/05/2017

2. CABLEADO ESTRUCTURADO
 El cableado estructurado
consiste en cables de par
trenzado protegidos ( STP) o
no protegidos ( UTP) en el
interior de un edificio o alguna
área con el propósito de
implantar una red de área local
(LAN).

3. OBJETIVO DE CABLES ESTRUCTURADO
 Brindar un marco general y conceptual de lo
que es un cableado estructurado.
 Reconocer organismos y normas sobre las
cuales trabaja el Sistema de Cableado
Estructurado.
 Conocer los elementos usados en la parte
constructiva del cableado y sus
recomendaciones.
 Parámetros de pruebas utilizados en el
sistema de Cableado Estructurado.

4. BENEFICIOS DEL USO DE CABLEADO
ESTRUCTURADO
 Permite la administración sencilla y sistemática de las mudanzas y
cambios de ubicación de personas y equipos.
 facilita y agiliza mucho las labores de mantenimiento
 La instalación es fácilmente ampliable
 El Sistema de Cableado es seguro tanto a nivel de datos como a nivel
de seguridad personal
 Las instalaciones están regulados mediante estándares, lo que
garantiza al cliente su certificación para las aplicaciones exigentes
 Cada instalación es independientemente del fabricante de la electrónica
de la red, permitiendo al cliente elegir la solución más adecuado para
sus necesidades en cada momento
 Son soluciones abiertas, fiables y muy seguras
 El tipo de cable instalado es de tal calidad que permite la transmisión de
altas velocidades para redes de área local
 No hace falta una nueva instalación para efectuar un traslado de equipo
 Tienen una largo plazo de amortización y de vida útil

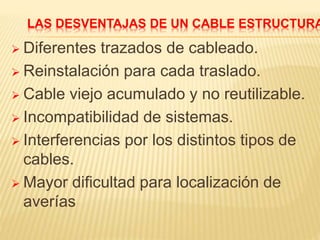

5. LAS DESVENTAJAS DE UN CABLE ESTRUCTURA
 Diferentes trazados de cableado.
 Reinstalación para cada traslado.
 Cable viejo acumulado y no reutilizable.
 Incompatibilidad de sistemas.
 Interferencias por los distintos tipos de
cables.
 Mayor dificultad para localización de
averías

6. Importancia de un Cableado Estructurado
 Sabemos que ser rentable y productivo hoy
en día es de suma importancia. La
tecnología está de nuestro lado, nos facilita
tiempo, espacio, dinero, todo está en saberla
aplicar y utilizar todos los recursos
favorables para nosotros. Sin embargo estas
tecnologías son cambiantes y exigen cada
vez más a la red corporativa, por lo que se
debe considerar muy bien la óptima
utilización de los recursos. Estos sistemas
de redes deben ser flexibles, adaptarse a los
constantes cambios y necesidades de las
empresas; también deben ser seguros para
resguardar la información

7. ANTECEDENTES DE CABLE ESTRUCTURADO
ANTECEDENTE 1 :
En los primeros años de la década de los 80’s, los
edificios eran diseñados tomando en cuenta muy pocas
consideraciones relacionadas con los servicios de
comunicaciones que operarían en los mismos.
– Las compañías de teléfonos instalaban el cable en el
momento de la construcción.
– Los sistemas de transmisión de datos se instalan
después de la ocupación del edificio.

8. Antecedentes (2):
• A inicios de los 80 apareció la tecnología
Ethernet. Se utiliza cable coaxial de 50Ω. RG –
58. Se impulsó la fabricación de NIC’s con jack
modular RJ-45. Aparece el cable UTP categoría 3.
• A mediados de los 80’s: IBM desarrolla la
tecnología Token Ring. Se especifica como medio
de transmisión un cable blindado trenzado por
pares STP de 2 pares y 150Ω. Como alternativa
al STP, se introdujo el UTP Cat. 3 para
aplicaciones de 4 y 16 Mbps.

9. Antecedentes (3):
• Apareció la necesidad de uniformizar los
sistemas a través de los estándares que permitan
la compatibilidad entre productos ofrecidos por
diferentes fabricantes.
• En 1985 se organizan comités técnicos para
desarrollar estándares para cableado de
telecomunicaciones, cuyo trabajo final se presentó
el 9 de julio de 1991.

10. CARACTERISTICAS DE UN CABLE
ESTRUCUTARADO
Un cableado Estructurado Es un medio de
comunicación físico-pasivo para las redes LAN de
cualquier empresa o edificio de oficinas. Con él
se busca un medio de transmisión independiente
de la aplicación, es decir que no depende del tipo
de red, formato o protocolo de transmisión que se
utilice: Ethernet, Token Ring, Voz, RDSI, Control,
Video, ATM sino que sea flexible a todas estas
posibilidades.

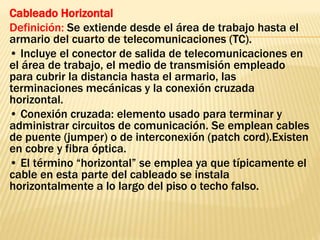

11. Cableado Horizontal
Definición: Se extiende desde el área de trabajo hasta el
armario del cuarto de telecomunicaciones (TC).
• Incluye el conector de salida de telecomunicaciones en
el área de trabajo, el medio de transmisión empleado
para cubrir la distancia hasta el armario, las
terminaciones mecánicas y la conexión cruzada
horizontal.
• Conexión cruzada: elemento usado para terminar y
administrar circuitos de comunicación. Se emplean cables
de puente (jumper) o de interconexión (patch cord).Existen
en cobre y fibra óptica.
• El término “horizontal” se emplea ya que típicamente el
cable en esta parte del cableado se instala
horizontalmente a lo largo del piso o techo falso.

12. Cableado Horizontal: Topología:
Se utiliza una topología tipo estrella. Todos los
nodos o estaciones de trabajo se conectan con
cable UTP o fibra óptica hacia un concentrador
(patch panel) ubicado en el armario de
telecomunicaciones de cada piso.
Esta topología otorga la flexibilidad necesaria
para implementar diferentes servicios, a través de
conexiones cruzadas en el armario de
telecomunicaciones.

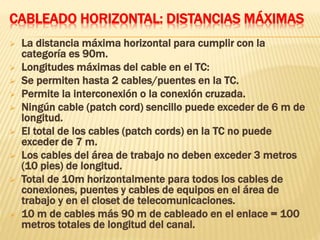

13. CABLEADO HORIZONTAL: DISTANCIAS MÁXIMAS
 La distancia máxima horizontal para cumplir con la
categoría es 90m.
 Longitudes máximas del cable en el TC:
 Se permiten hasta 2 cables/puentes en la TC.
 Permite la interconexión o la conexión cruzada.
 Ningún cable (patch cord) sencillo puede exceder de 6 m de
longitud.
 El total de los cables (patch cords) en la TC no puede
exceder de 7 m.
 Los cables del área de trabajo no deben exceder 3 metros
(10 pies) de longitud.
 Total de 10m horizontalmente para todos los cables de
conexiones, puentes y cables de equipos en el área de
trabajo y en el closet de telecomunicaciones.
 10 m de cables más 90 m de cableado en el enlace = 100
metros totales de longitud del canal.

14. CABLEADO VERTICAL O BACKBONE
El cableado del backbone incluye la conexión
vertical entre pisos en edificios de varios pisos. El
cableado del backbone incluye medios de
transmisión (cables), puntos principales e
intermedios de conexión cruzada y terminaciones
mecánicas.
El backbone de datos se puede implementar con
cables UTP y/o con fibra óptica. En el caso de decidir
utilizar UTP, el mismo será de categoría 5e, 6 o 6A y
se dispondrá un número de cables desde cada
gabinete al gabinete seleccionado como centro de
estrella.

15. CUARTO DE ENTRADA DE SERVICIOS
En cables, accesorios de conexión, dispositivos de
protección, y demás equipos es necesario para conectar el
edificio a servicios externos. Puede contener el punto de
demarcación. Ofrecen protección eléctrica establecida por
códigos eléctricos aplicables. Deben ser diseñadas de
acuerdo a la norma EIA/TIA-569-A. Los requerimientos de
instalación son:
Precauciones en el manejo del cable UTP
Evitar tensiones en el cable
Los cables no deben en rutarse en grupos muy apretados
Utilizar rutas de cable y accesorios apropiados 100
ohmios UTP y STP
No giros con un ángulo menor de 90.

16. SISTEMA DE PUESTA A TIERRA
El sistema de puesta a tierra y puenteo establecido
en estándar ANSI/TIA/EIA-607 es un componente
importante de cualquier sistema de cableado
estructurado moderno. El gabinete deberá disponer
de una toma de tierra, conectada a la tierra general
de la instalación eléctrica, para efectuar las
conexiones de todo equipamiento. El conducto de
tierra no siempre se halla indicado en planos y
puede ser único para ramales o circuitos que pasen
por las mismas cajas de pase, conductos ó bandejas.
Los cables de tierra de seguridad serán puestos a
tierra en el subsuelo.

17. ATENUACIÓN
Las señales de transmisión a través de largas distancias
están sujetas a distorsión que es una pérdida de fuerza o
amplitud de la señal. La atenuación es la razón principal
de que el largo de las redes tenga varias restricciones. Si la
señal se hace muy débil, el equipo receptor no interceptará
bien o no reconocerá esta información.
Esto causa errores, bajo desempeño al tener que
retransmitir la señal. Se usan repetidores o amplificadores
para extender las distancias de la red más allá de las
limitaciones del cable. La atenuación se mide con
aparatos que inyectan una señal de prueba en un extremo
del cable y la miden en el otro extremo. Atenuación es la
perdida de señal debido a la distancia de un punto a otro.
