El documento presenta información sobre el manejo seguro de explosivos en minería y obras civiles. Resume los tipos de explosivos comúnmente usados en Colombia, sus características y usos. También describe los procedimientos para el almacenamiento seguro de explosivos en polvorines, incluyendo clasificación, características constructivas y mantenimiento de estos.

1. Código MIS-4-1-3-FR07 Versión 12
Clasificación: Pública
Fecha: 03-03-2021

3. Henry Mauricio Cabrera Morales
Ingeniero Civil - Universidad Católica de Colombia
Especialista en Gerencia Integral de Obra - Escuela de Ingenieros Militares ESINGE specialista en Técnicas de
Voladura en Obras de Ingeniería Civil y Militar – Escuela de Ingenieros Militares ESING
Miembro de la Sociedad Colombiana de Ingenieros – SCI
Miembro de la Sociedad Internacional de Ingenieros de Explosivos – ISSE
Miembro de Asociación Colombiana de Profesionales en Explosivos y Voladuras - ACPEV
Catedrático del Área de Explosivos

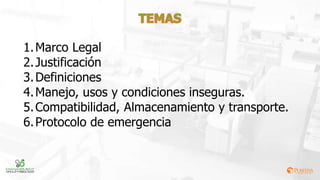

4. 1.Marco Legal
2.Justificación
3.Definiciones
4.Manejo, usos y condiciones inseguras.
5.Compatibilidad, Almacenamiento y transporte.
6.Protocolo de emergencia

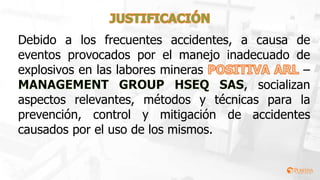

6. Debido a los frecuentes accidentes, a causa de
eventos provocados por el manejo inadecuado de
explosivos en las labores mineras –
, socializan
aspectos relevantes, métodos y técnicas para la
prevención, control y mitigación de accidentes
causados por el uso de los mismos.

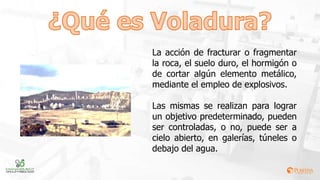

7. La acción de fracturar o fragmentar
la roca, el suelo duro, el hormigón o
de cortar algún elemento metálico,
mediante el empleo de explosivos.
Las mismas se realizan para lograr
un objetivo predeterminado, pueden
ser controladas, o no, puede ser a
cielo abierto, en galerías, túneles o
debajo del agua.

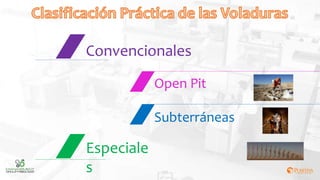

8. Convencionales
Especiale
s
Open Pit
Subterráneas

10. Los explosivos son una mezcla de
sustancias combustibles y oxidantes que
debidamente estimuladas dan lugar a
una reacción exotérmica muy rápida,
que genera una serie de productos
gaseosos a alta temperatura y presión,
químicamente estables y que ocupan un
mayor volumen.

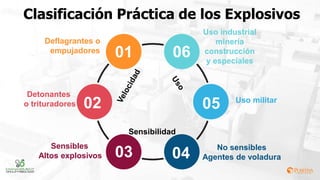

11. Clasificación Práctica de los Explosivos
01 06
02 05
03 04
Deflagrantes o
empujadores
Detonantes
o trituradores
Sensibles
Altos explosivos
No sensibles
Agentes de voladura
Uso militar
Uso industrial
minería
construcción
y especiales
Sensibilidad

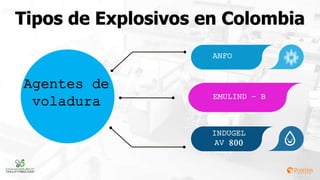

12. Agentes de
voladura
ANFO
INDUGEL
AV 800
EMULIND - B
Tipos de Explosivos en Colombia

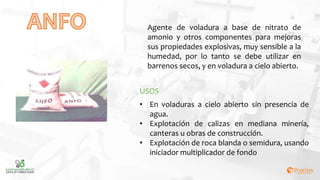

13. Agente de voladura a base de nitrato de
amonio y otros componentes para mejoras
sus propiedades explosivas, muy sensible a la
humedad, por lo tanto se debe utilizar en
barrenos secos, y en voladura a cielo abierto.
• En voladuras a cielo abierto sin presencia de
agua.
• Explotación de calizas en mediana minería,
canteras u obras de construcción.
• Explotación de roca blanda o semidura, usando
iniciador multiplicador de fondo
USOS

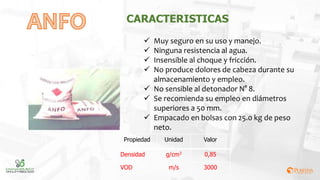

14.  Muy seguro en su uso y manejo.
 Ninguna resistencia al agua.
 Insensible al choque y fricción.
 No produce dolores de cabeza durante su
almacenamiento y empleo.
 No sensible al detonador N° 8.
 Se recomienda su empleo en diámetros
superiores a 50 mm.
 Empacado en bolsas con 25.0 kg de peso
neto.
CARACTERISTICAS
Propiedad Unidad Valor
Densidad g/cm3 0,85
VOD m/s 3000

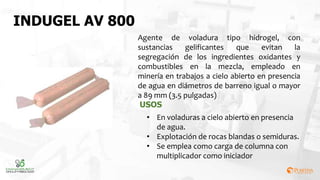

15. INDUGEL AV 800
Agente de voladura tipo hidrogel, con
sustancias gelificantes que evitan la
segregación de los ingredientes oxidantes y
combustibles en la mezcla, empleado en
minería en trabajos a cielo abierto en presencia
de agua en diámetros de barreno igual o mayor
a 89 mm (3.5 pulgadas)
• En voladuras a cielo abierto en presencia
de agua.
• Explotación de rocas blandas o semiduras.
• Se emplea como carga de columna con
multiplicador como iniciador
USOS

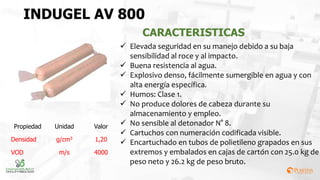

16. INDUGEL AV 800
 Elevada seguridad en su manejo debido a su baja
sensibilidad al roce y al impacto.
 Buena resistencia al agua.
 Explosivo denso, fácilmente sumergible en agua y con
alta energía específica.
 Humos: Clase 1.
 No produce dolores de cabeza durante su
almacenamiento y empleo.
 No sensible al detonador N° 8.
 Cartuchos con numeración codificada visible.
 Encartuchado en tubos de polietileno grapados en sus
extremos y embalados en cajas de cartón con 25.0 kg de
peso neto y 26.2 kg de peso bruto.
CARACTERISTICAS
Propiedad Unidad Valor
Densidad g/cm3 1,20
VOD m/s 4000

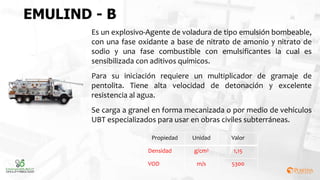

17. EMULIND - B
Es un explosivo-Agente de voladura de tipo emulsión bombeable,
con una fase oxidante a base de nitrato de amonio y nitrato de
sodio y una fase combustible con emulsificantes la cual es
sensibilizada con aditivos químicos.
Para su iniciación requiere un multiplicador de gramaje de
pentolita. Tiene alta velocidad de detonación y excelente
resistencia al agua.
Se carga a granel en forma mecanizada o por medio de vehículos
UBT especializados para usar en obras civiles subterráneas.
Propiedad Unidad Valor
Densidad g/cm3 1,15
VOD m/s 5300

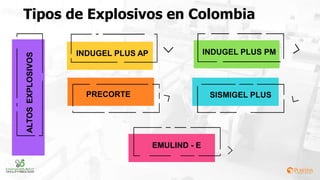

18. ALTOS
EXPLOSIVOS
Tipos de Explosivos en Colombia
PRECORTE SISMIGEL PLUS
INDUGEL PLUS AP INDUGEL PLUS PM
EMULIND - E

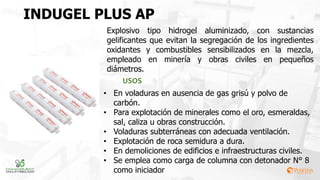

19. INDUGEL PLUS AP
Explosivo tipo hidrogel aluminizado, con sustancias
gelificantes que evitan la segregación de los ingredientes
oxidantes y combustibles sensibilizados en la mezcla,
empleado en minería y obras civiles en pequeños
diámetros.
• En voladuras en ausencia de gas grisú y polvo de
carbón.
• Para explotación de minerales como el oro, esmeraldas,
sal, caliza u obras construcción.
• Voladuras subterráneas con adecuada ventilación.
• Explotación de roca semidura a dura.
• En demoliciones de edificios e infraestructuras civiles.
• Se emplea como carga de columna con detonador N° 8
como iniciador
USOS

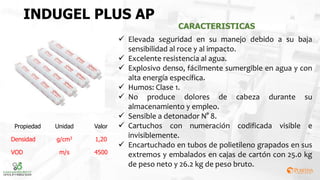

20. INDUGEL PLUS AP
CARACTERISTICAS
Propiedad Unidad Valor
Densidad g/cm3 1,20
VOD m/s 4500
 Elevada seguridad en su manejo debido a su baja
sensibilidad al roce y al impacto.
 Excelente resistencia al agua.
 Explosivo denso, fácilmente sumergible en agua y con
alta energía específica.
 Humos: Clase 1.
 No produce dolores de cabeza durante su
almacenamiento y empleo.
 Sensible a detonador N° 8.
 Cartuchos con numeración codificada visible e
invisiblemente.
 Encartuchado en tubos de polietileno grapados en sus
extremos y embalados en cajas de cartón con 25.0 kg
de peso neto y 26.2 kg de peso bruto.

21. INDUGEL PLUS PM - PERMISIBLE
Explosivo tipo hidrogel aluminizado, con sustancias
gelificantes que evitan la segregación de las sustancias
oxidantes y combustibles sensibilizados en la mezcla.
Sensible al detonador eléctrico permisible con excelente
resistencia al agua y alta energía específica.
Presenta confiabilidad a temperatura por debajo de 0°c y
seguridad en el manejo debido a su baja sensibilidad al roce y
al imparto.
USOS
Propiedad Unidad Valor
Densidad g/cm3 1,20
VOD m/s 4500
Empleado en la minería subterránea con posible
presencia de gas grisú y polvo de carbón. Produce
humos permisibles de acuerdo a la agencia MSHA
(Mine Safety and Health Administration)

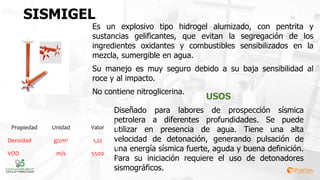

22. SISMIGEL
USOS
Es un explosivo tipo hidrogel alumizado, con pentrita y
sustancias gelificantes, que evitan la segregación de los
ingredientes oxidantes y combustibles sensibilizados en la
mezcla, sumergible en agua.
Su manejo es muy seguro debido a su baja sensibilidad al
roce y al impacto.
No contiene nitroglicerina.
Diseñado para labores de prospección sísmica
petrolera a diferentes profundidades. Se puede
utilizar en presencia de agua. Tiene una alta
velocidad de detonación, generando pulsación de
una energía sísmica fuerte, aguda y buena definición.
Para su iniciación requiere el uso de detonadores
sismográficos.
Propiedad Unidad Valor
Densidad g/cm3 1,22
VOD m/s 5500

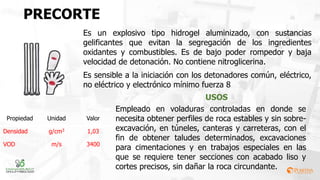

23. PRECORTE
Es un explosivo tipo hidrogel aluminizado, con sustancias
gelificantes que evitan la segregación de los ingredientes
oxidantes y combustibles. Es de bajo poder rompedor y baja
velocidad de detonación. No contiene nitroglicerina.
Es sensible a la iniciación con los detonadores común, eléctrico,
no eléctrico y electrónico mínimo fuerza 8
Empleado en voladuras controladas en donde se
necesita obtener perfiles de roca estables y sin sobre-
excavación, en túneles, canteras y carreteras, con el
fin de obtener taludes determinados, excavaciones
para cimentaciones y en trabajos especiales en las
que se requiere tener secciones con acabado liso y
cortes precisos, sin dañar la roca circundante.
USOS
Propiedad Unidad Valor
Densidad g/cm3 1,03
VOD m/s 3400

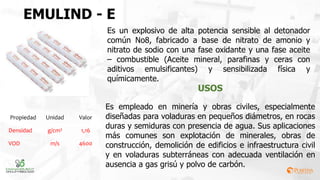

24. EMULIND - E
Es un explosivo de alta potencia sensible al detonador
común No8, fabricado a base de nitrato de amonio y
nitrato de sodio con una fase oxidante y una fase aceite
– combustible (Aceite mineral, parafinas y ceras con
aditivos emulsificantes) y sensibilizada física y
químicamente.
Es empleado en minería y obras civiles, especialmente
diseñadas para voladuras en pequeños diámetros, en rocas
duras y semiduras con presencia de agua. Sus aplicaciones
más comunes son explotación de minerales, obras de
construcción, demolición de edificios e infraestructura civil
y en voladuras subterráneas con adecuada ventilación en
ausencia a gas grisú y polvo de carbón.
USOS
Propiedad Unidad Valor
Densidad g/cm3 1,16
VOD m/s 4600

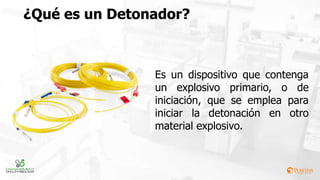

25. ¿Qué es un Detonador?
Es un dispositivo que contenga
un explosivo primario, o de
iniciación, que se emplea para
iniciar la detonación en otro
material explosivo.

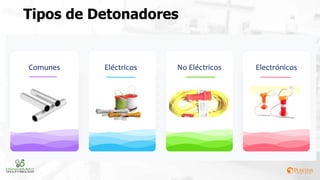

26. Tipos de Detonadores
Comunes Electrónicos
No Eléctricos
Eléctricos

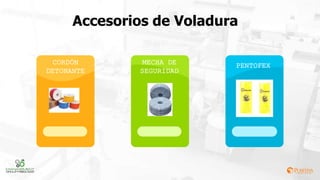

27. Accesorios de Voladura
CORDÓN
DETONANTE
MECHA DE
SEGURIDAD
PENTOFEX

29. ¿Que es un Polvorín?
Un Polvorín o Almacén de Explosivos es
una instalación destinados a almacenar o
guardar explosivos y detonadores Clase 1
definido por la Organización de las
Naciones Unidas
Como condición de seguridad Importante
que deben revisarse la compatibilidad de
los diferentes explosivos.
No deben almacenarse Explosivos y
Detonadores en la misma instalación.

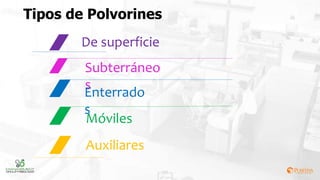

30. Tipos de Polvorines
De superficie
Móviles
Subterráneo
s
Enterrado
s
Auxiliares

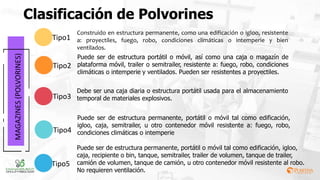

31. Clasificación de Polvorines
MAGAZINES
(POLVORINES)
Tipo2
Tipo3
Tipo4
Tipo5
Construido en estructura permanente, como una edificación o igloo, resistente
a: proyectiles, fuego, robo, condiciones climáticas o intemperie y bien
ventilados.
Puede ser de estructura portátil o móvil, así como una caja o magazín de
plataforma móvil, trailer o semitrailer, resistente a: fuego, robo, condiciones
climáticas o intemperie y ventilados. Pueden ser resistentes a proyectiles.
Debe ser una caja diaria o estructura portátil usada para el almacenamiento
temporal de materiales explosivos.
Puede ser de estructura permanente, portátil o móvil tal como edificación,
igloo, caja, semitrailer, u otro contenedor móvil resistente a: fuego, robo,
condiciones climáticas o intemperie
Puede ser de estructura permanente, portátil o móvil tal como edificación, igloo,
caja, recipiente o bin, tanque, semitrailer, trailer de volumen, tanque de trailer,
camión de volumen, tanque de camión, u otro contenedor móvil resistente al robo.
No requieren ventilación.
Tipo1

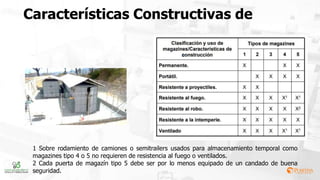

32. Características Constructivas de
Polvorines
1 Sobre rodamiento de camiones o semitrailers usados para almacenamiento temporal como
magazines tipo 4 o 5 no requieren de resistencia al fuego o ventilados.
2 Cada puerta de magazín tipo 5 debe ser por lo menos equipado de un candado de buena
seguridad.

33. Material Almacenado en el Polvorín

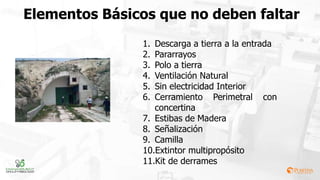

34. Elementos Básicos que no deben faltar
1. Descarga a tierra a la entrada
2. Pararrayos
3. Polo a tierra
4. Ventilación Natural
5. Sin electricidad Interior
6. Cerramiento Perimetral con
concertina
7. Estibas de Madera
8. Señalización
9. Camilla
10.Extintor multipropósito
11.Kit de derrames

35. Mantenimiento de los Polvorines
• Controla de vegetación alrededor del almacén en un radio
mínimo de 20 metros
• Los alrededores del polvorín deberán permanecer libres de
materiales combustibles en un radio no inferior a 50 metros.
• Se inspeccionarán periódicamente los extintores ubicados en
la parte exterior del polvorín, para mantenerlos en óptimas
condiciones. Lo mismo respecto de baldes de arenas o
pulverizadores de agua y kit de derrames.
• Se evitará desparramar explosivo en el polvorín. Éstos
deberán mantenerse perfectamente aseados.
• Todo envase desocupado deberá sacarse de inmediato del
polvorín.
• Verificar que no se presenten obstrucciones de la ventilación.
• Controlar posibles plagas o ratas dentro de los polvorines

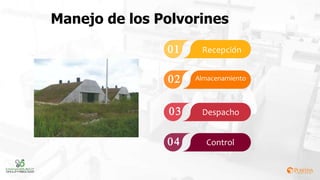

36. Manejo de los Polvorines
01 01
03
02
03
04
Recepción
Almacenamiento
Despacho
Control

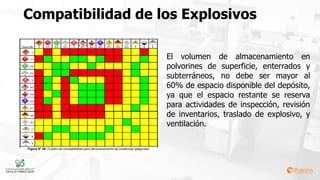

37. Compatibilidad de los Explosivos
El volumen de almacenamiento en
polvorines de superficie, enterrados y
subterráneos, no debe ser mayor al
60% de espacio disponible del depósito,
ya que el espacio restante se reserva
para actividades de inspección, revisión
de inventarios, traslado de explosivo, y
ventilación.

38. Compatibilidad de los Explosivos
Sustancias y artefactos de la clase 1 según su grupo de
compatibilidad que pueden ser almacenados en un mismo polvorín.

39. RESTRICCIONES Y RECOMENDACIONES
No se debe almacenar más de 136 toneladas de explosivo
o más de 20 millones de detonadores en un solo polvorín.
• Prohibido fumar.
• Prohibido el ingreso de celulares y radios no autorizados.
• Prohibido el ingreso de encendedores, fósforos y demás
elementos que sea una fuente de calor.
• Prohibido ingreso y consumo de alimentos al polvorín.
• Prohibido ingresar herramientas no autorizadas.
• Prohibido guardar ropa, elementos de protección
personal, o cualquier elemento que sea extraño a lo
permitido en un polvorín.

40. RESTRICCIONES Y RECOMENDACIONES
• Prohibido usar lámparas que no sea de seguridad certificadas y
estén autorizadas por la empresa.
• Prohibido transportar explosivos sueltos en bolsillos o manos.
Esta prohibición debe ser considerada en especial para
detonadores y explosivos cebados.
• Prohibido vender o regalar los empaques usados para explosivos.
• Prohibido cebar explosivos en el interior del polvorín.
• Prohibido almacenar explosivos y detonadores en un mismo
polvorín.
• Prohibido el uso de líquidos inflamables o combustibles para el
aseo de los polvorines.
• Prohibido el ingreso de personal no autorizado.
• Prohibido el almacenamiento de sustancias químicas diferentes a
los explosivos.

41. Tipos de Transporte de Explosivos
TERRESTRE AÉREO MARÍTIMO

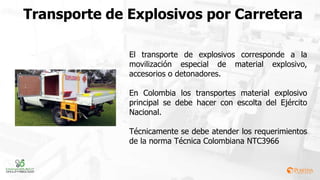

42. Transporte de Explosivos por Carretera
El transporte de explosivos corresponde a la
movilización especial de material explosivo,
accesorios o detonadores.
En Colombia los transportes material explosivo
principal se debe hacer con escolta del Ejército
Nacional.
Técnicamente se debe atender los requerimientos
de la norma Técnica Colombiana NTC3966

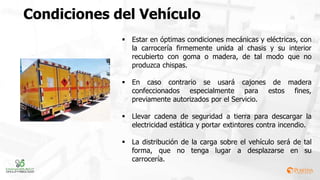

43. Condiciones del Vehículo
 Estar en óptimas condiciones mecánicas y eléctricas, con
la carrocería firmemente unida al chasis y su interior
recubierto con goma o madera, de tal modo que no
produzca chispas.
 En caso contrario se usará cajones de madera
confeccionados especialmente para estos fines,
previamente autorizados por el Servicio.
 Llevar cadena de seguridad a tierra para descargar la
electricidad estática y portar extintores contra incendio.
 La distribución de la carga sobre el vehículo será de tal
forma, que no tenga lugar a desplazarse en su
carrocería.

44.  Los explosivos deberán transportarse en sus
envases originales de fábrica.
 y los detonantes u otro tipo de iniciadores
jamás deberán ser transportados junto a
otro explosivo.
 La carga máxima será un 80% de la indicada
por el fabricantes del vehículo.
 El vehículo cargado con explosivo no podrá
transportar ningún otro material o
herramienta.
Condiciones del Vehículo

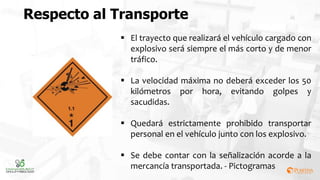

45. Respecto al Transporte
 El trayecto que realizará el vehículo cargado con
explosivo será siempre el más corto y de menor
tráfico.
 La velocidad máxima no deberá exceder los 50
kilómetros por hora, evitando golpes y
sacudidas.
 Quedará estrictamente prohibido transportar
personal en el vehículo junto con los explosivo.
 Se debe contar con la señalización acorde a la
mercancía transportada. - Pictogramas

46. Pictogramas de Transporte

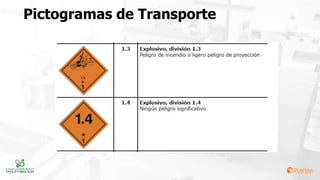

47. Pictogramas de Transporte

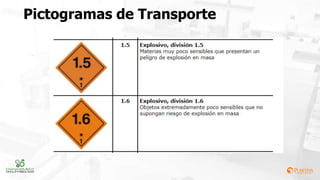

48. Pictogramas de Transporte

49. Transporte al Frente Trabajo
Lo habitual en pequeña minería es que el
transporte de explosivos a los frentes de
trabajo se realice en forma manual
 Los detonadores y altos explosivos no se deben
trasladar juntos.
 El transporte de explosivos debe ser sólo con
ese objetivo. Por lo tanto, no se deben
transportar otros materiales.
 Está estrictamente prohibido fumar cuando se
transporta explosivos.

50. Transporte al Frente Trabajo
Lo habitual en pequeña minería es que el
transporte de explosivos a los frentes de
trabajo se realice en forma manual
 El transporte de explosivos debe hacerse en
mochilas diseñadas para dicho fin.
 Sólo debe trasladarse explosivos en la cantidad
necesaria a usar en la Voladura. En general, no
debe transportarse más de 25 kilos por
persona.

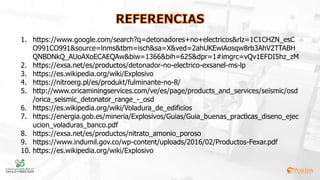

52. 1. https://www.google.com/search?q=detonadores+no+electricos&rlz=1C1CHZN_esC
O991CO991&source=lnms&tbm=isch&sa=X&ved=2ahUKEwiAosqw8rb3AhV2TTABH
QNBDNkQ_AUoAXoECAEQAw&biw=1366&bih=625&dpr=1#imgrc=vQv1EFDI5hz_zM
2. https://exsa.net/es/productos/detonador-no-electrico-exsanel-ms-lp
3. https://es.wikipedia.org/wiki/Explosivo
4. https://nitroerg.pl/es/produkt/fulminante-no-8/
5. http://www.oricaminingservices.com/ve/es/page/products_and_services/seismic/osd
/orica_seismic_detonator_range_-_osd
6. https://es.wikipedia.org/wiki/Voladura_de_edificios
7. https://energia.gob.es/mineria/Explosivos/Guias/Guia_buenas_practicas_diseno_ejec
ucion_voladuras_banco.pdf
8. https://exsa.net/es/productos/nitrato_amonio_poroso
9. https://www.indumil.gov.co/wp-content/uploads/2016/02/Productos-Fexar.pdf
10. https://es.wikipedia.org/wiki/Explosivo

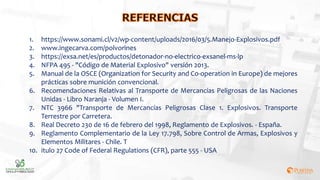

53. 1. https://www.sonami.cl/v2/wp-content/uploads/2016/03/5.Manejo-Explosivos.pdf
2. www.ingecarva.com/polvorines
3. https://exsa.net/es/productos/detonador-no-electrico-exsanel-ms-lp
4. NFPA 495 - "Código de Material Explosivo" versión 2013.
5. Manual de la OSCE (Organization for Security and Co-operation in Europe) de mejores
prácticas sobre munición convencional.
6. Recomendaciones Relativas al Transporte de Mercancías Peligrosas de las Naciones
Unidas - Libro Naranja - Volumen I.
7. NTC 3966 "Transporte de Mercancías Peligrosas Clase 1. Explosivos. Transporte
Terrestre por Carretera.
8. Real Decreto 230 de 16 de febrero del 1998, Reglamento de Explosivos. - España.
9. Reglamento Complementario de la Ley 17.798, Sobre Control de Armas, Explosivos y
Elementos Militares - Chile. T
10. itulo 27 Code of Federal Regulations (CFR), parte 555 - USA

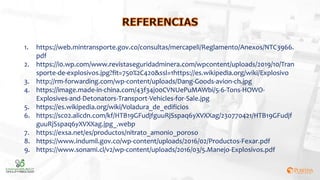

54. 1. https://web.mintransporte.gov.co/consultas/mercapeli/Reglamento/Anexos/NTC3966.
pdf
2. https://i0.wp.com/www.revistaseguridadminera.com/wpcontent/uploads/2019/10/Tran
sporte-de-explosivos.jpg?fit=750%2C420&ssl=1https://es.wikipedia.org/wiki/Explosivo
3. http://rm-forwarding.com/wp-content/uploads/Dang-Goods-avion-ch.jpg
4. https://image.made-in-china.com/43f34j00CVNUePuMAWbi/5-6-Tons-HOWO-
5. https://es.wikipedia.org/wiki/Voladura_de_edificios
6. https://sc02.alicdn.com/kf/HTB19GFudjfguuRjSspaq6yXVXXag/230770421/HTB19GFudjf
7. https://exsa.net/es/productos/nitrato_amonio_poroso
8. https://www.indumil.gov.co/wp-content/uploads/2016/02/Productos-Fexar.pdf
9. https://www.sonami.cl/v2/wp-content/uploads/2016/03/5.Manejo-Explosivos.pdf
