1. Programa de
Ingeniería Civil
Mecáni
ca de
Sesión 2
Tema: Límite de
consistencia

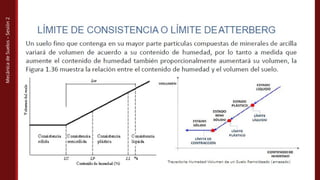

de Suelos

2. Resultado de
aprendizaje
Los límites se basan en el concepto de que
en un suelo de grano fino solo pueden existir
cuatro estados de consistencia según su
humedad (w). Así, un suelo se encuentra en
estado sólido cuando está seco.
Evidencia de
aprendizaje
Informe (INV): Recopilación de información
y realizar ensayo de laboratorio, para
determinar límite líquido y límite plástico.

3. Contenido
Nombre del tema
Al término de la sesión el estudiante tendrá la
capacidad de realizar los ensayos de laboratorio para
determinar límite líquido y límite plástico.

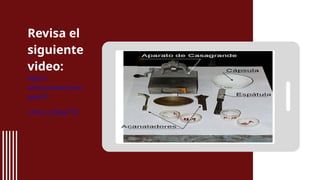

4. Revisa el
siguiente
video:
https://
www.youtube.com/
watch?
v=Ecn_URpxF7E

5. Después de haber visualizado el video en la
slide anterior, reflexionamos y
respondemos las siguientes
interrogantes:
01 Cuál es el procedimiento para determinar
límite líquido
02 Cuál es el procedimiento para determinar
límite plástico
03 Con qué finalidad se realiza el ensayo de límite líquido
y plástico.

6. Tema

7. Mecánica
de
Suelos
–
Sesión
2

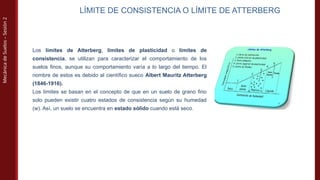

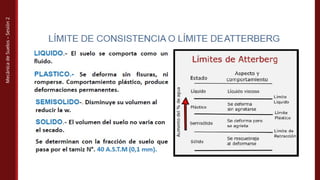

LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG
Los límites de Atterberg, límites de plasticidad o límites de
consistencia, se utilizan para caracterizar el comportamiento de los
suelos finos, aunque su comportamiento varía a lo largo del tiempo. El
nombre de estos es debido al científico sueco Albert Mauritz Atterberg
(1846-1916).

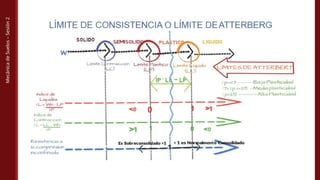

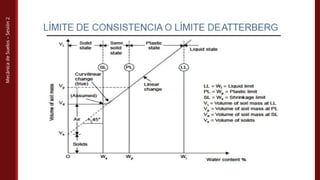

Los límites se basan en el concepto de que en un suelo de grano fino
solo pueden existir cuatro estados de consistencia según su humedad
(w). Así, un suelo se encuentra en estado sólido cuando está seco.

8. Mecánica
de
Suelos
–
Sesión
2

9. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

10. Mecánica
de
Suelos
–
Sesión
2

11. Mecánica
de
Suelos
–
Sesión
2

12. Mecánica
de
Suelos
–
Sesión
2

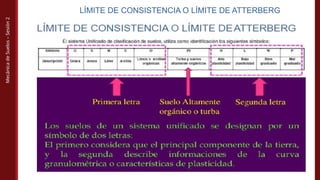

13. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

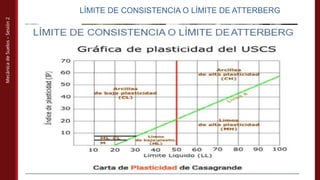

14. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

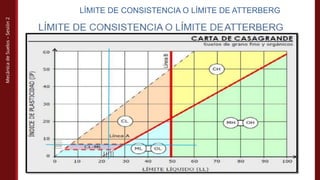

15. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

16. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

17. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

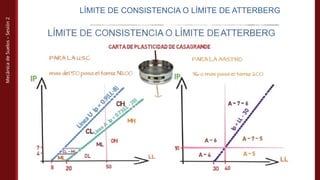

18. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

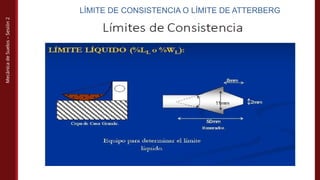

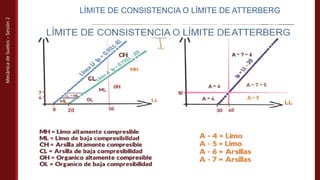

19. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

20. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

21. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

22. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

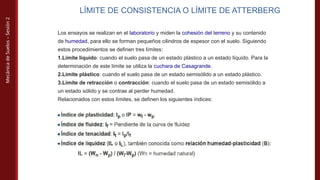

23. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

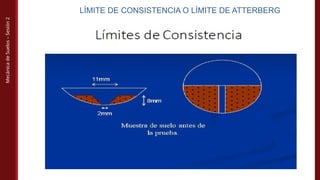

Los ensayos se realizan en el laboratorio y miden la cohesión del terreno y su contenido
de humedad, para ello se forman pequeños cilindros de espesor con el suelo. Siguiendo
estos procedimientos se definen tres límites:
1.Límite líquido: cuando el suelo pasa de un estado plástico a un estado líquido. Para la
determinación de este límite se utiliza la cuchara de Casagrande.
2.Límite plástico: cuando el suelo pasa de un estado semisólido a un estado plástico.
3.Límite de retracción o contracción: cuando el suelo pasa de un estado semisólido a
un estado sólido y se contrae al perder humedad.
Relacionados con estos límites, se definen los siguientes índices:

24. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

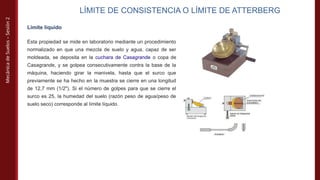

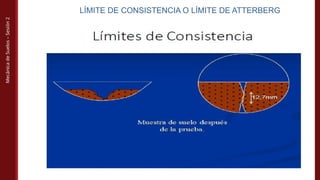

Límite líquido
Esta propiedad se mide en laboratorio mediante un procedimiento
normalizado en que una mezcla de suelo y agua, capaz de ser
moldeada, se deposita en la cuchara de Casagrande o copa de
Casagrande, y se golpea consecutivamente contra la base de la
máquina, haciendo girar la manivela, hasta que el surco que
previamente se ha hecho en la muestra se cierre en una longitud
de 12,7 mm (1/2"). Si el número de golpes para que se cierre el
surco es 25, la humedad del suelo (razón peso de agua/peso de
suelo seco) corresponde al límite líquido.

25. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

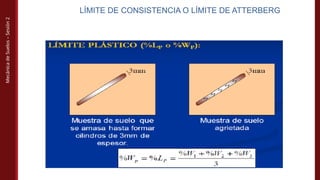

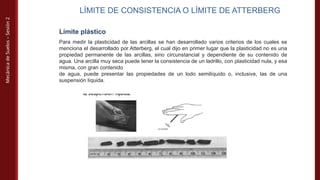

Límite plástico
Para medir la plasticidad de las arcillas se han desarrollado varios criterios de los cuales se
menciona el desarrollado por Atterberg, el cual dijo en primer lugar que la plasticidad no es una
propiedad permanente de las arcillas, sino circunstancial y dependiente de su contenido de
agua. Una arcilla muy seca puede tener la consistencia de un ladrillo, con plasticidad nula, y esa
misma, con gran contenido
de agua, puede presentar las propiedades de un lodo semilíquido o, inclusive, las de una
suspensión líquida.

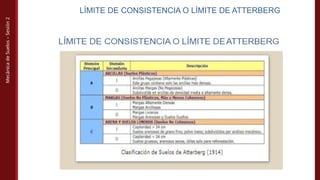

26. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

27. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

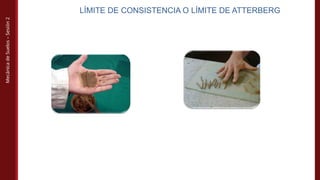

28. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

29. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

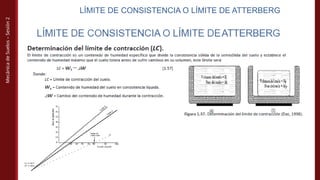

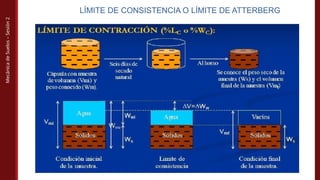

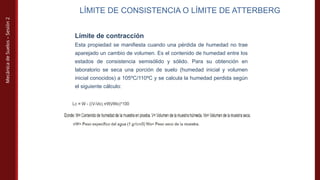

Límite de contracción
Esta propiedad se manifiesta cuando una pérdida de humedad no trae
aparejado un cambio de volumen. Es el contenido de humedad entre los
estados de consistencia semisólido y sólido. Para su obtención en
laboratorio se seca una porción de suelo (humedad inicial y volumen
inicial conocidos) a 105ºC/110ºC y se calcula la humedad perdida según
el siguiente cálculo:

30. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

31. Mecánica
de
Suelos
–
Sesión
2
LÍMITE DE CONSISTENCIA O LÍMITE DE ATTERBERG

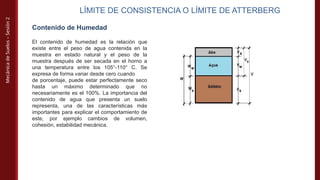

Contenido de Humedad
El contenido de humedad es la relación que
existe entre el peso de agua contenida en la
muestra en estado natural y el peso de la
muestra después de ser secada en el horno a
una temperatura entre los 105°-110° C. Se
expresa de forma variar desde cero cuando
de porcentaje, puede estar perfectamente seco
hasta un máximo determinado que no
necesariamente es el 100%. La importancia del
contenido de agua que presenta un suelo
representa, una de las características más
importantes para explicar el comportamiento de
este, por ejemplo cambios de volumen,
cohesión, estabilidad mecánica.

32. Autoevaluación
Sesión 2

33. Autoevaluación
Sesión 2
El estudiante visualiza los siguientes vídeos de la sesión:
-Vídeo 1: Límite de Consistencia
https://www.youtube.com/watch?v=Ll5jHjBde24
-Vídeo 2: Límites de consistencia, Limite Plástico, Límite de contracción, Limite Liquido.
DETERMINACION DEL LIMITE LÍQUIDO Y LIMITE PLASTICO DE LOS SUELOS.
https://www.youtube.com/watch?v=6cSJk828eYM
El docente tiene la opción de compartir más videos de acuerdo a la sesión.

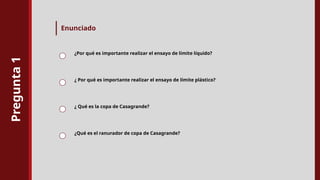

34. Pregunta
1
Enunciado
¿Por qué es importante realizar el ensayo de límite líquido?
¿ Por qué es importante realizar el ensayo de límite plástico?
¿ Qué es la copa de Casagrande?
¿Qué es el ranurador de copa de Casagrande?

35. Autoevaluación
¡Vamos por más logros!
¡Felicitaciones!
Ha concluido la autoevaluación

36. Conclusiones
La consistencia de los suelos arcillosos se identifica
por sus límites líquidos (LL), límites plásticos (PL) y
límites de contracción (SL). Estos límites están
descritos por los porcentajes del contenido de
humedad en la que el suelo cambia de líquido a una
fase plástica, plástica a una fase semisólida y
semisólida a la fase sólida.
El índice de plasticidad (PI) es la diferencia entre el
límite líquido (LL) y el límite plástico (PL).

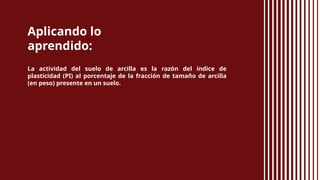

37. Aplicando lo
aprendido:
La actividad del suelo de arcilla es la razón del índice de
plasticidad (PI) al porcentaje de la fracción de tamaño de arcilla
(en peso) presente en un suelo.

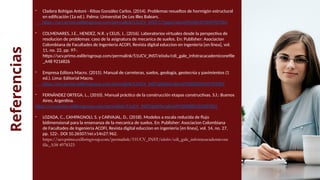

38. Referencias
- Cladera Bohigas Antoni - Ribas González Carlos. (2014). Problemas resueltos de hormigón estructural
en edificación (1a ed.). Palma: Universitat De Les Illes Balears.
https://ucv.primo.exlibrisgroup.com/permalink/51UCV_INST/175ppoi/alma991000197699707001
- COLMENARES, J.E., HENDEZ, N.R. y CELIS, J., (2016). Laboratorios virtuales desde la perspectiva de
resolucion de problemas: caso de la asignatura de mecanica de suelos. En: Publisher: Asociacion
Colombiana de Facultades de Ingenieria ACOFI, Revista digital educcion en ingenieria [en línea], vol.
11, no. 22, pp. 97-.
https://ucv.primo.exlibrisgroup.com/permalink/51UCV_INST/eiis6v/cdi_gale_infotracacademiconefile
_A48 9216826
- Empresa Editora Macro. (2015). Manual de carreteras, suelos, geología, geotecnia y pavimientos (1
ed.). Lima: Editorial Macro.
https://ucv.primo.exlibrisgroup.com/permalink/51UCV_INST/ghjb9a/alma991000305549707001
- FERNÁNDEZ ORTEGA, L., (2010). Manual práctico de la construcción etapas constructivas. S.l.: Buenos
Aires, Argentina.
https://ucv.primo.exlibrisgroup.com/permalink/51UCV_INST/ghjb9a/alma991002885263307001
- LOZADA, C., CAMPAGNOLI, S. y CARVAJAL, D., (2018). Modelos a escala reducida de flujo
bidimensional para la ensenanza de la mecanica de suelos. En: Publisher: Asociacion Colombiana
de Facultades de Ingenieria ACOFI, Revista digital educcion en ingenieria [en línea], vol. 14, no. 27,
pp. 122-. DOI 10.26507/rei.v14n27.962.
https://ucv.primo.exlibrisgroup.com/permalink/51UCV_INST/eiis6v/cdi_gale_infotracacademicone
file_A58 4978323

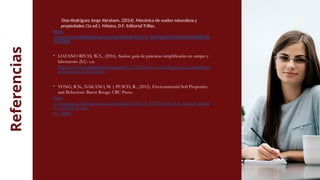

39. Referencias - Díaz-Rodríguez Jorge Abraham. (2014). Mecánica de suelos naturaleza y
