2. MEMORIA DESCRIPTIVA.pdf

GOBIERNO REGIONAL DE APURÍMAC
DIRECCION SUB REGIONAL DE LA PRODUCCION
-ANDAHUAYLAS
EXPEDIENTE TÉCNICO DE ADICIONALES (PARTIDAS NUEVAS): MEJORAMIENTO Y ADECUACION DEL CENTRO PISCICOLA DE
PACUCHA EN LA LOCALIDAD DE ISCHUBAMBA, DISTRITO DE PACUCHA – ANDAHUAYLAS - APURIMAC
MEMORIA DESCRIPTIVA
NOMBRE DEL PROYECTO: "MEJORAMIENTO Y AMPLIACION DE LOS
SERVICIOS DE APOYO A LA ADOPCIÓN TECNOLÓGICA PRODUCTIVA DEL
PEJERREY (ODONTHESTES BONAERIENCES) EN 15 LAGUNAS CON
POTENCIAL PRODUCTIVO EN LAS PROVINCIAS DE ANDAHUAYLAS Y
CHINCHEROS DEL DEPARTAMENTO DE APURIMAC"
EXPEDIENTE TÉCNICO DE ADICIONALES (PARTIDAS NUEVAS):
MEJORAMIENTO Y ADECUACION DEL CENTRO PISCICOLA DE PACUCHA EN
LA LOCALIDAD DE ISCHUBAMBA, DISTRITO DE PACUCHA – ANDAHUAYLAS
- APURIMAC
1. DESCRIPCIÓN DEL PROYECTO
El proyecto está localizado en la Av. Isuchambilla, ubicado en la localidad de Ischubamba
del Distrito de Pacucha, Provincia de Andahuaylas, Departamento de Apurímac.
Comprende el mejoramiento del centro Piscícola, el cual incluye la construcción 261.05
metros lineales de muro de contención de Concreto ciclópeo, construcción de 02 rampas de
acceso vehicular de las 02 puertas existentes, 1,702.68 m2 de implementación de jardineras
en las áreas verdes que permitirá dar una solución integral a los problemas de estabilidad de
taludes, como mejorar el ornato en el interior del centro piscícola de Pacucha
2. UBICACIÓN DEL PROYECTO
El proyecto se ubica en la zona Nor Oeste del Distrito de Pacucha, sobre la Av.
Ischubambilla, referencia a dos cuadras de la plaza principal del Distrito.
Localidad : Ischubamba
Distrito : Pacucha
Provincia : Andahuaylas
Departamento: Apurimac
La zona del Proyecto se encuentra a una altitud promedio de 3200 m.s.n.m.; teniendo los
siguientes límites:
Norte: Avenida Ischubambilla
Sur: Riachuelo
Este: Terrenos de terceros.
Oeste: Terrenos de terceros

-ANDAHUAYLAS
CORDENADAS UTM DEL PROYECTO
PROGRESIVA BM0 E: 678779.1234
N: 8494928.192
Z: 3203.69
PROGRESIVA BM2 E: 678775.2254
N: 8494885.276
Z: 3201.02
Grafico Nº 01. Mapa de Ubicación a nivel Nacional y Provincial.
Fuente: INEI- Recopilación 2020
Grafico N° 02: Mapa de Ubicación a nivel Provincial y Distrital.
Fuente: INEI- Recopilación 20

-ANDAHUAYLAS

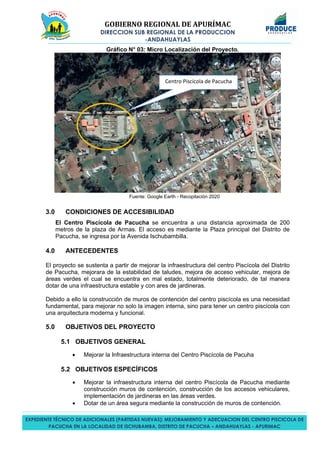

Gráfico N° 03: Micro Localización del Proyecto.
Fuente: Google Earth - Recopilación 2020
3.0 CONDICIONES DE ACCESIBILIDAD
El Centro Piscícola de Pacucha se encuentra a una distancia aproximada de 200
metros de la plaza de Armas. El acceso es mediante la Plaza principal del Distrito de
Pacucha, se ingresa por la Avenida Ischubambilla.
4.0 ANTECEDENTES
El proyecto se sustenta a partir de mejorar la infraestructura del centro Piscícola del Distrito
de Pacucha, mejorara de la estabilidad de taludes, mejora de acceso vehicular, mejora de
áreas verdes el cual se encuentra en mal estado, totalmente deteriorado, de tal manera
dotar de una infraestructura estable y con ares de jardineras.
Debido a ello la construcción de muros de contención del centro piscícola es una necesidad
fundamental, para mejorar no solo la imagen interna, sino para tener un centro piscícola con
una arquitectura moderna y funcional.
5.0 OBJETIVOS DEL PROYECTO
5.1 OBJETIVOS GENERAL
• Mejorar la Infraestructura interna del Centro Piscícola de Pacuha
5.2 OBJETIVOS ESPECÍFICOS
• Mejorar la infraestructura interna del centro Piscícola de Pacucha mediante
construcción muros de contención, construcción de los accesos vehiculares,
implementación de jardineras en las áreas verdes.
• Dotar de un área segura mediante la construcción de muros de contención.
Centro Piscícola de Pacucha

-ANDAHUAYLAS
6.0 JUSTIFICACIÓN DEL PROYECTO
El presente proyecto tiene como sustento fundamental el de dotar al centro piscícola de Pacucha, de
una solución integral a sus problemas de estabilidad de taludes, para evitar reniegos de
deslizamientos y de esta manera garantizar un normal desarrollo de sus actividades.
7.0 CUADRO RESUMEN DE METAS
Item Descripción Und. Metrado
01 COMPONENTE 01: TRABAJOS PRELIMINARES
01.01 SEGURIDAD Y SALUD
01.01.01 EQUIPOS DE PROTECCIÓN INDIVIDUAL jgo 1.00
01.01.02 EQUIPO DE PROTECCIÓN COLECTIVA glb 1.00
01.01.03 SEÑALIZACIÓN TEMPORAL DE SEGURIDAD glb 1.00
02 COMPONENTE 02: PREVENCION Y CONTROL ANTE COVID-19 EN EL TRABAJO
02.01 PRUEBAS DE DESPISTAJE DE COVID - 19
02.01.01 PRUEBA ANTIGENA PARA COVID - 19 glb 1.00
02.02 EQUIPOS DE PROTECCION PERSONAL
02.02.01 EQUIPOS DE PROTECCIÓN PERSONAL glb 1.00
03 COMPONENTE 03: INFRAESTRUCTURA DE PROTECCION
03.01 MURO DE CONTENCION DE CONCRETO CICLOPEO
03.01.01 TRAZO, NIVELES Y REPLANTEO DURANTE EL PROCESO CONSTRUCTIVO m2 267.89
03.01.02 EXCAVACION CON MAQUINARIA PARA MUROS DE CONTENCIÓN m3 101.73
03.01.03 NIVELACION Y APISONADO MANUAL DE FONDOS m2 267.89
03.01.04 COLOCACIÓN DE GEOTEXTIL TEJIDO DE POLIPROPILENO m2 370.01
03.01.05 SOLADO h=0.10 m. MEZCLA 1:12 m2 267.89
03.01.06 ENCOFRADO Y DESENCOFRADO MUROS CARAVISTA m2 740.02
03.01.07 CONCRETO f'c= 175 kg/cm2 + 30% P.M. DE 6" EN MUROS m3 192.64
03.01.08 CURADO DE CONCRETO m2 267.89
03.01.09 RELLENO MANUAL COMPACTADO (Material granulométrico de cantera) m3 156.95
03.01.10 TRANSPORTE Y ELIMINACION DE MATERIAL EXCEDENTE (DIST. = 6Km) m3 188.34
03.01.11 SELLADO DE JUNTAS m 59.40
04 COMPONENTE 04: CONSTRUCCION DE INFRAESTRUCTURA DE ACCESOS
04.01 LOSA DE CONCRETO
04.01.01 SUB RASANTE
04.01.01.01 TRAZO, NIVELES Y REPLANTEO DURANTE EL PROCESO CONSTRUCTIVO m2 209.28
04.01.01.02 CORTE DE TERRENO A NIVEL DE SUB-RASANTE (CON MAQUINARIA) m3 136.03
04.01.01.03 TRANSPORTE Y ELIMINACION DE MATERIAL EXCEDENTE (DIST. = 6Km) m3 176.84
04.01.01.04
EXTENDIDO, RIEGO Y COMPACTADO DE SUB RASANTE CON MATERIAL DE
PRESTAMO (E=0.30m)
m2 209.28
04.01.02 CONFORMACION DE BASE H= 0.30 M
04.01.02.02 CARGUIO Y TRANSPORTE DE MATERIAL PARA BASE m3 62.77
04.01.02.03 EXTENDIDO, RIEGO Y COMPACTADO DE MATERIAL DE BASE m2 209.28
04.01.03 LOSA DE CONCRETO
04.01.03.02 ENCOFRADO Y DESENCOFRADO DE LOSA DE PAVIMENTO m2 46.80
04.01.03.04 EMPEDRADO DE 6" m2 209.28
04.01.03.05 CONCRETO f'c= 210 kg/cm2 EN PAVIMENTO (INC. ACABADO) m3 20.93
04.01.03.06 CURADO DE CONCRETO m2 209.28
04.01.04 JUNTAS EN LOSAS DE CONCRETO
04.01.04.01 CORTE DE JUNTAS DE CONTRACCIÓN TRANSVERSAL m 117.00
04.01.04.02 SELLADO DE JUNTA DE CONTRACCIÓN m 117.00
04.01.05 SEÑALIZACIÓN Y DEMARCACIÓN DE PAVIMENTOS
04.01.05.01 SEÑAL INFORMATIVA: (PINTURA BLANCA (EJE CENTRAL DE PAVIMENTO) m 17.45

-ANDAHUAYLAS
04.01.05.02 SEÑAL INFORMATIVA: PINTURA AMARILLA (SARDINELES Y RAMPAS) m 71.28
04.02 CALZADA PEATONAL
04.02.01 SARDINELES
04.02.01.02 EXCAVACION MANUAL PARA SARDINELES m3 23.65
04.02.01.03 ACARREO DE MATERIAL EXCEDENTE C/BUGUI D=50M m3 28.38
04.02.01.04 ELIMINACIÓN DE MATERIAL EXCEDENTE C/MAQUINARIA D=30 KM m3 28.38
04.02.01.05 ENCOFRADO Y DESENCOFRADO CARAVISTA EN SARDINELES m2 630.67
04.02.01.06 CONCRETO f'c=175 kg/cm2 EN SARDINELES m3 23.65
04.02.01.07 ASERRADO DE JUNTAS EN SARDINELES m 17.55
04.02.01.08 SELLADO DE JUNTAS EN SARDINEL m 17.65
04.02.01.09 CURADO DE CONCRETO EN SARDINELES m2 175.19
04.02.02 VEREDAS
04.02.02.02 EXCAVACION MANUAL PARA VEREDAS m3 49.16
04.02.02.03 ACARREO DE MATERIAL EXCEDENTE C/BUGUI D=50M m3 58.99
04.02.02.04 ELIMINACIÓN DE MATERIAL EXCEDENTE C/MAQUINARIA D=30 KM m3 58.99
04.02.02.05 PERFILADO, NIVELACION Y COMPACTADO MANUAL PARA VEREDAS m2 245.78
04.02.02.06 ENCOFRADO Y DESENCOFRADO VEREDAS m2 32.77
04.02.02.07 EMPEDRADO DE 6" m2 245.78
04.02.02.08 CONCRETO f'c=175 kg/cm2 PARA VEREDAS m3 18.43
04.02.02.09 ASERRADO DE JUNTAS EN VEREDAS m 80.10
04.02.02.10 SELLADO DE JUNTAS EN VEREDAS m 80.10
04.02.02.11 CURADO DE CONCRETO m2 245.78
04.03 CONSTRUCCION DE RAMPAS DE ACCESO
04.03.02 RELLENO COMPACTADO CON MATERIAL DE PRESTAMO m3 7.68
04.03.03 EMPEDRADO C/P.G. (E=15cm) m3 11.04
04.03.04 ENCOFRADO Y DESENCOFRADO m2 64.00
04.03.05 CONCRETO f'c=175 kg/cm2 m3 3.36
04.03.06 CONCRETO f'c=175 kg/cm2 EN SARDINELES m3 2.90
04.03.07 SELLADO DE JUNTAS m 30.00
04.04 SISTEMA DE DRENAJE PLUVIAL
04.04.02 EXCAVACION MANUAL DE ZANJAS m3 83.18
04.04.03 SOLADO E=4" m3 138.63
04.04.04 ENCOFRADO Y DESENCOFRADO CARAVISTA m2 607.82
04.04.05 ACERO DE REFUERZO f'y=4200 kg/cm2 kg 988.08
04.04.08 TRANSPORTE Y ELIMINACION DE MATERIAL EXCEDENTE (DIST. = 6Km) m3 108.13
04.04.09 REJILLA PARA SUMIDERO m 134.34
05 AFIRMADO DEL INGRESO LATERAL
05.01 MEJORAMIENTO DE SUB-RASANTE
05.01.01 TRAZO, NIVELES Y REPLANTEO DURANTE EL PROCESO CONSTRUCTIVO m2 1,065.40
05.01.04 ESCARIFICACIÓN, RIEGO Y COMPACTADO DE SUB RASANTE m2 1,065.40
05.02 CONFORMACION DE AFIRMADO E=0.20M
05.02.01 TRAZO, NIVELES Y REPLANTEO DURANTE EL PROCESO CONSTRUCTIVO m2 1,065.40
05.02.02 CARGUIO Y TRANSPORTE DE MATERIAL PARA AFIRMADO m3 213.07
05.02.03 EXTENDIDO, RIEGO Y COMPACTADO DE MATERIAL DE AFIRMADO m2 1,065.40
06 COMPONENTE 5: CONSTRUCCION DE INFRAESTRUCTURA COMPLEMENTARIA
06.01 ALMACEN DE PEJERREY
06.01.02 EXCAVACION DE ZANJAS PARA CIMIENTOS m3 12.57
06.01.03 PERFILADO INTERIOR DEL TERRENO DE FUNDACIÓN m2 53.13

-ANDAHUAYLAS
06.01.04 RELLENO Y COMPACTADO CON MATERIAL PROPIO m3 2.00
06.01.05 ELIMINACIÓN DE MATERIAL EXCEDENTE C/MAQUINARIA D=30 KM m3 13.74
06.01.06 OBRAS DE CONCRETO SIMPLE
06.01.06.01 CIMIENTOS CORRIDOS MEZCLA 1:10 CEMENTO-HORMIGON 30% PIEDRA m3 4.54
06.01.06.02 SOLADO E=4" m3 3.84
06.01.06.03 SOBRECIMIENTO F'C=175 KG/CM2 + 25% P.M. m3 1.51
06.01.06.04 ENCOFRADO Y DESENCOFRADO DE SOBRECIMIENTOS m2 20.18
06.01.07 OBRAS DE CONCRETO ARMADO
06.01.07.01 ZAPATAS
06.01.07.01.01 CONCRETO F'C = 210 kg/cm2 EN ZAPATAS m3 1.54
06.01.07.01.02 ACERO DE REFUERZO f'y=4200 kg/cm2, GRADO 60 EN ZAPATAS kg 38.17
06.01.07.02 COLUMNAS
06.01.07.02.01 CONCRETO F'C = 210 kg/cm2 (COLUMNAS) m3 1.44
06.01.07.02.02 ACERO DE REFUERZO f'y=4200 kg/cm2 kg 170.59
06.01.07.02.03 ENCOFRADO Y DESENCOFRADO EN COLUMNAS m2 34.65
06.01.07.03 VIGAS
06.01.07.03.01 CONCRETO f'c= 210 kg/cm2 EN VIGAS m3 1.94
06.01.07.03.02 ACERO DE REFUERZO f'y=4200 kg/cm2 kg 182.95
06.01.07.03.03 ENCOFRADO Y DESENCOFRADO NORMAL EN VIGAS m2 46.50
06.01.08 TECHO DE ARMADURA METALICA Y TEJANDINA
06.01.08.01 CORREAS METÁLICAS m 110.10
06.01.08.02 TIJERAL METALICO TIPO I u 1.00
06.01.08.03 COBERTURA CON TEJA ANDINA m2 70.70
06.01.08.04 CUMBRERAS m 10.10
06.01.09 MUROS, TABIQUES DE ALBAÑILERÍA
06.01.09.01 MURO DE LADRILLO CORRIENTE APAREJO DE SOGA m2 57.75
06.01.10 REVOQUES Y REVESTIMIENTOS
06.01.10.02 TARRAJEO EN INTERIORES, MEZCLA 1:5, E=1.5 m2 57.95
06.01.10.03 TARRAJEO EN EXTERIORES, MEZCLA 1:5, E=1.5 m2 57.75
06.01.10.04 TARRAJEO DE COLUMNAS - SUPERFICIE C:A - 1:5 m2 8.25
06.01.10.05 TARRAJEO EN COLUMNAS - ARISTAS C:A - 1:5 m 33.00
06.01.10.06 TARRAJEO DE SUPERFICIES VIGAS C:A - 1:5 m2 13.95
06.01.10.07 TARRAJEO EN VIGAS - ARISTAS m 31.00
06.01.10.08 VESTIDURA DE DERRAMES ANCHO=15 cm m 11.50
06.01.10.09 BRUÑAS m 44.00
06.01.11 CIELORRASO
06.01.11.01 Cielorraso de enlucido de yeso m2 52.44
06.01.12 PISOS Y PAVIMENTOS
06.01.12.01 Falso piso mezcla 1:10 , e=0.15m m2 52.44
06.01.12.02 Piso de cerámico de 30x30 cm m2 52.44
06.01.13 CONTRAZOCALOS
06.01.13.01 Contrazócalo de Cerámico 10 x 40 cm m 28.80
06.01.14 CARPINTERIA DE MADERA
06.01.14.01 Puerta de madera aguano tablero rebajado m2 2.61
06.01.14.02 Ventana de madera aguano m2 6.90
06.01.15 CERRAJERIA
06.01.15.01 Bisagra capuchina de 4" X 4" pza 4.00
06.01.15.02 Cerradura de 2 golpes para puertas pza 1.00
06.01.16 VIDRIOS, CRISTALES Y SIMILARES
06.01.16.01 Vidrio doble p2 4.14
06.01.17 PINTURA
06.01.17.01 Pintura de muros interiores y exteriores m2 115.50
06.01.17.02 Pintura en cielorraso m2 52.44
06.01.17.03 PINTURA EN PUERTAS CON BARNIZ 2 MANOS m2 2.61
06.01.17.04 PINTURA EN VENTANAS CON BARNIZ 2 MANOS m2 6.90

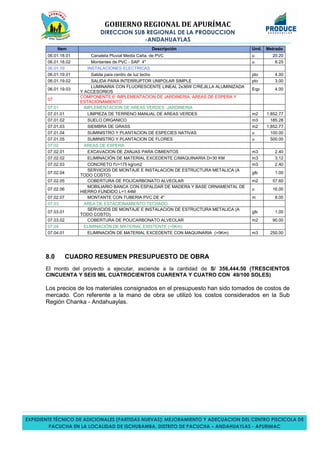

06.01.18 INSTALACIONES SANITARIAS

-ANDAHUAYLAS
06.01.18.01 Canaleta Pluvial Media Caña, de PVC u 20.20
06.01.18.02 Montantes de PVC - SAP 4" u 8.25
06.01.19 INSTALACIONES ELECTRICAS
06.01.19.01 Salida para centro de luz techo pto 4.00
06.01.19.02 SALIDA PARA INTERRUPTOR UNIPOLAR SIMPLE pto 3.00
06.01.19.03
LUMINARIA CON FLUORESCENTE LINEAL 2x36W C/REJILLA ALUMINIZADA
Y ACCESORIOS
Eqp 4.00
07
COMPONENTE 6: IMPLEMENTACION DE JARDINERIA, AREAS DE ESPERA Y
ESTACIONAMIENTO
07.01 IMPLEMENTACION DE AREAS VERDES -JARDINERIA
07.01.01 LIMPIEZA DE TERRENO MANUAL DE AREAS VERDES m2 1,852.77
07.01.02 SUELO ORGANICO m3 185.28
07.01.03 SIEMBRA DE GRASS m2 1,852.77
07.01.04 SUMINISTRO Y PLANTACION DE ESPECIES NATIVAS u 100.00
07.01.05 SUMINISTRO Y PLANTACION DE FLORES u 500.00
07.02 AREAS DE ESPERA
07.02.01 EXCAVACION DE ZANJAS PARA CIMIENTOS m3 2.40
07.02.02 ELIMINACIÓN DE MATERIAL EXCEDENTE C/MAQUINARIA D=30 KM m3 3.12
07.02.04
SERVICIOS DE MONTAJE E INSTALACION DE ESTRUCTURA METALICA (A
TODO COSTO)
glb 1.00
07.02.05 COBERTURA DE POLICARBONATO ALVEOLAR m2 57.60
07.02.06
MOBILIARIO BANCA CON ESPALDAR DE MADERA Y BASE ORNAMENTAL DE
HIERRO FUNDIDO L=1.44M
u 16.00
07.02.07 MONTANTE CON TUBERIA PVC DE 4" m 8.00
07.03 AREA DE ESTACIONAMIENTO TECHADO
07.03.01
SERVICIOS DE MONTAJE E INSTALACION DE ESTRUCTURA METALICA (A
TODO COSTO)
glb 1.00
07.03.02 COBERTURA DE POLICARBONATO ALVEOLAR m2 90.00
07.04 ELIMINACIÓN DE MATERIAL EXISTENTE (>5Km)
07.04.01 ELIMINACIÓN DE MATERIAL EXCEDENTE CON MAQUINARIA (>5Km) m3 250.00
8.0 CUADRO RESUMEN PRESUPUESTO DE OBRA
El monto del proyecto a ejecutar, asciende a la cantidad de S/ 356,444.50 (TRESCIENTOS
CINCUENTA Y SEIS MIL CUATROCIENTOS CUARENTA Y CUATRO CON 49/100 SOLES)
Los precios de los materiales consignados en el presupuesto han sido tomados de costos de
mercado. Con referente a la mano de obra se utilizó los costos considerados en la Sub
Región Chanka - Andahuaylas.

-ANDAHUAYLAS

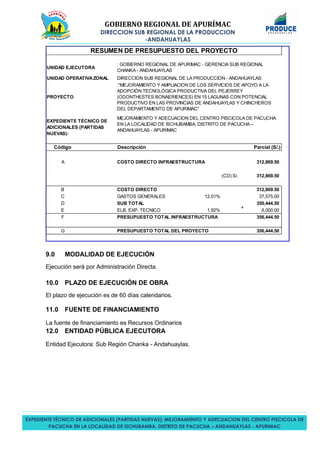

RESUMEN DE PRESUPUESTO DEL PROYECTO
UNIDAD EJECUTORA
UNIDAD OPERATIVAZONAL DIRECCION SUB REGIONAL DE LA PRODUCCION - ANDAHUAYLAS
PROYECTO
Código Descripción Parcial (S/.)
A COSTO DIRECTO INFRAESTRUCTURA 312,869.50
(CD) S/. 312,869.50
B COSTO DIRECTO 312,869.50
C GASTOS GENERALES 12.01% 37,575.00
D SUB TOTAL 350,444.50
E ELB. EXP. TECNICO 1.92% 6,000.00
F PRESUPUESTO TOTAL INFRAESTRUCTURA 356,444.50
G PRESUPUESTO TOTAL DEL PROYECTO 356,444.50
:"MEJORAMIENTO Y AMPLIACION DE LOS SERVICIOS DE APOYO A LA
ADOPCIÓN TECNOLÓGICA PRODUCTIVA DEL PEJERREY
(ODONTHESTES BONAERIENCES) EN 15 LAGUNAS CON POTENCIAL
PRODUCTIVO EN LAS PROVINCIAS DE ANDAHUAYLAS Y CHINCHEROS
DEL DEPARTAMENTO DE APURIMAC"
: GOBIERNO REGIONAL DE APURIMAC - GERENCIA SUB REGIONAL
CHANKA - ANDAHUAYLAS
MEJORAMIENTO Y ADECUACION DEL CENTRO PISCICOLA DE PACUCHA
EN LA LOCALIDAD DE ISCHUBAMBA, DISTRITO DE PACUCHA –
ANDAHUAYLAS - APURIMAC
EXPEDIENTE TÉCNICO DE
ADICIONALES (PARTIDAS
NUEVAS):
9.0 MODALIDAD DE EJECUCIÓN
Ejecución será por Administración Directa.
10.0 PLAZO DE EJECUCIÓN DE OBRA
El plazo de ejecución es de 60 días calendarios.
11.0 FUENTE DE FINANCIAMIENTO
La fuente de financiamiento es Recursos Ordinarios
12.0 ENTIDAD PÚBLICA EJECUTORA
Entidad Ejecutora: Sub Región Chanka - Andahuaylas.

2. MEMORIA DESCRIPTIVA.pdf

Más contenido relacionado

La actualidad más candente

Similar a 2. MEMORIA DESCRIPTIVA.pdf

Más de KevinLeiva18

Último

2. MEMORIA DESCRIPTIVA.pdf
