Exp tec agua_potable_cabrillas

MUNICIPALIDAD
DISTRITAL DE PARCOY
EXPEDIENTE TECNICO
“CONSTRUCCION DEL SISTEMA DE AGUA POTABLE
DEL ANEXO CABRILLAS – PARCOY -PATAZ”
LOCALIDAD: ANEXO CABRILLAS
DISTRITO: PARCOY
PROVINCIA: PATAZ
REGION: LA LIBERTAD
PRESUPUESTO : S/ 206,293.09
TIIEMPO DE EJECUCIION:: 2..0 MESES ((60 DIIAS CALENDARIIOS))
PARCOY – PERU
AGOSTO - 2010

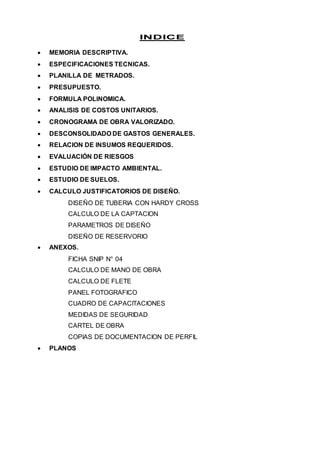

INDICE
 MEMORIA DESCRIPTIVA.
 ESPECIFICACIONES TECNICAS.

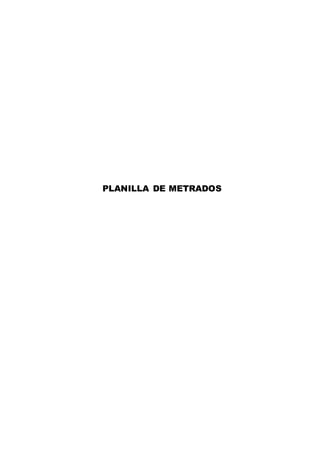

 PLANILLA DE METRADOS.

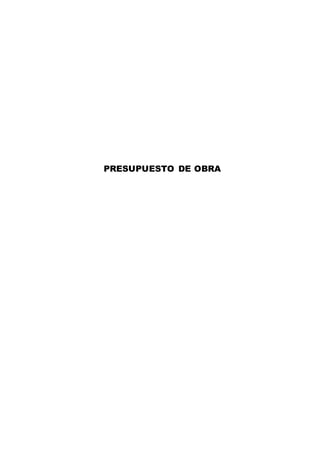

 PRESUPUESTO.

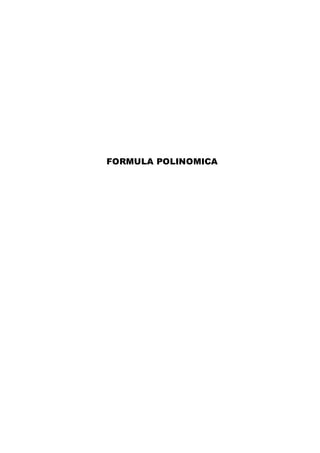

 FORMULA POLINOMICA.

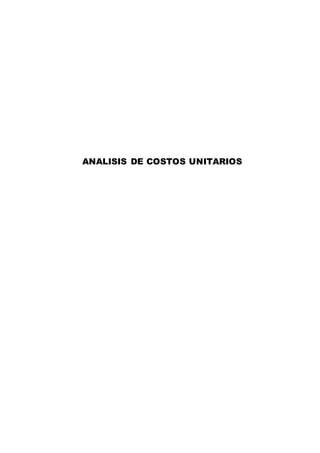

 ANALISIS DE COSTOS UNITARIOS.

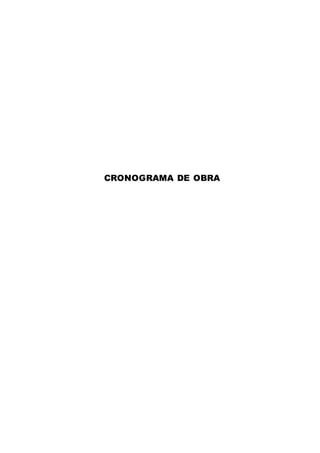

 CRONOGRAMA DE OBRA VALORIZADO.

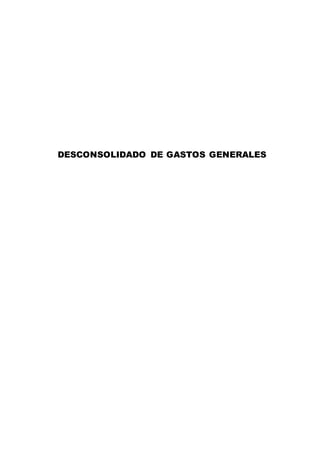

 DESCONSOLIDADO DE GASTOS GENERALES.

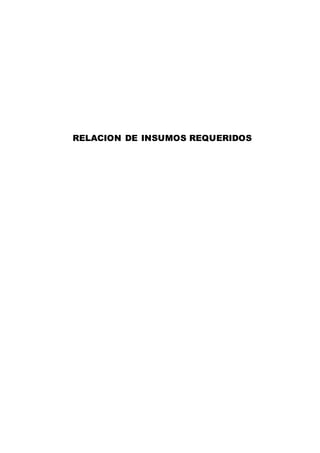

 RELACION DE INSUMOS REQUERIDOS.

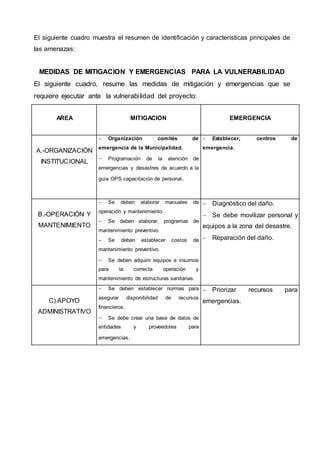

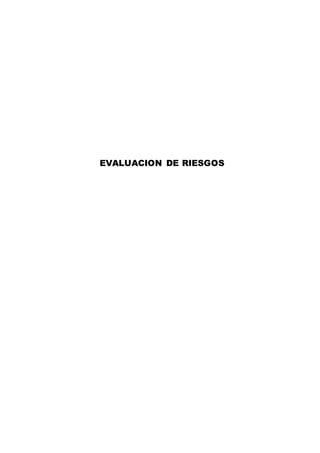

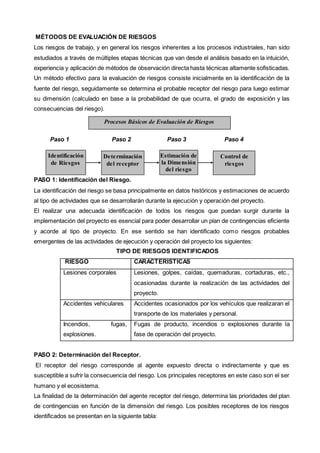

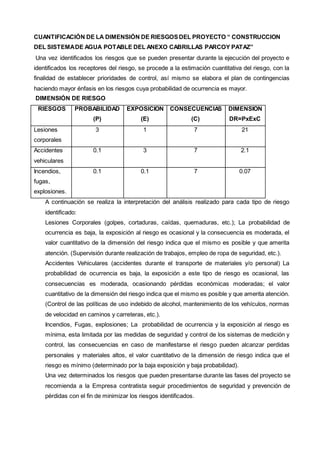

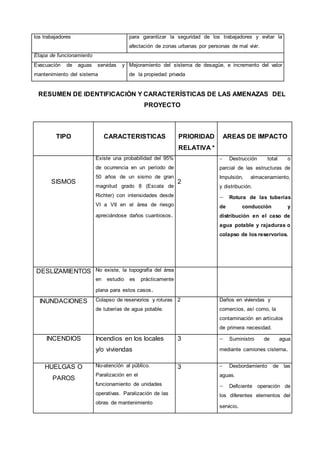

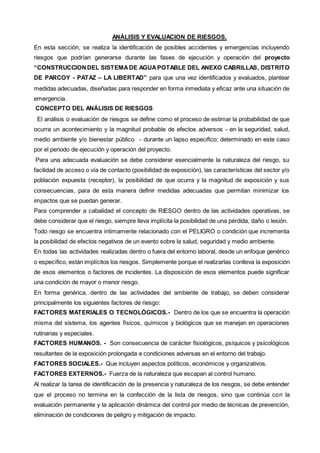

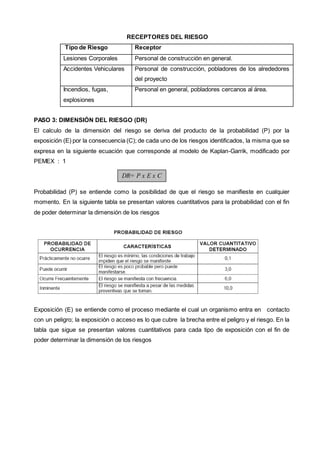

 EVALUACIÓN DE RIESGOS

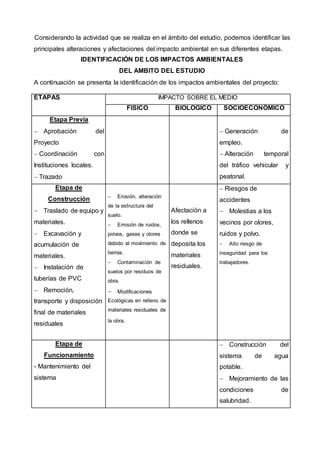

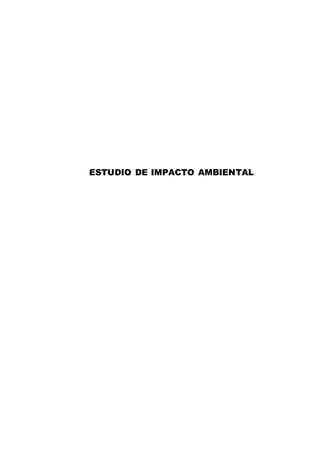

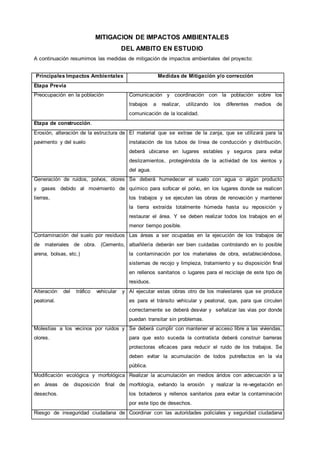

 ESTUDIO DE IMPACTO AMBIENTAL.

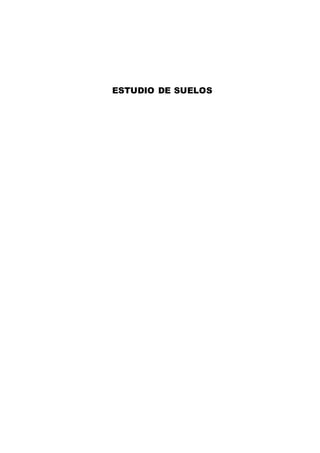

 ESTUDIO DE SUELOS.

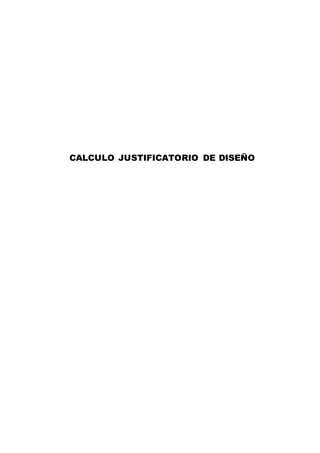

 CALCULO JUSTIFICATORIOS DE DISEÑO.
DISEÑO DE TUBERIA CON HARDY CROSS
CALCULO DE LA CAPTACION

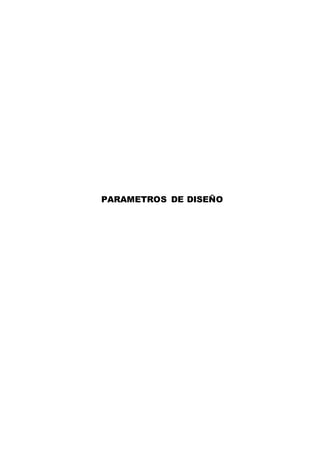

PARAMETROS DE DISEÑO

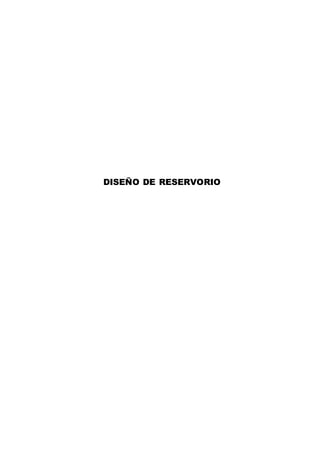

DISEÑO DE RESERVORIO
 ANEXOS.

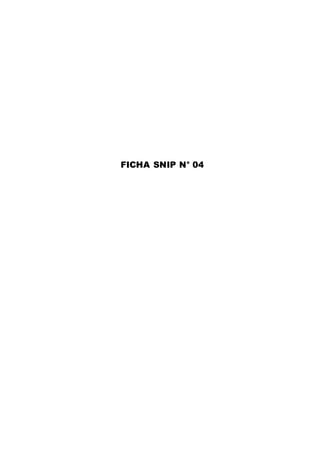

FICHA SNIP N° 04

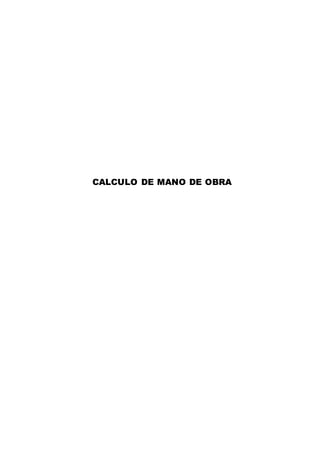

CALCULO DE MANO DE OBRA

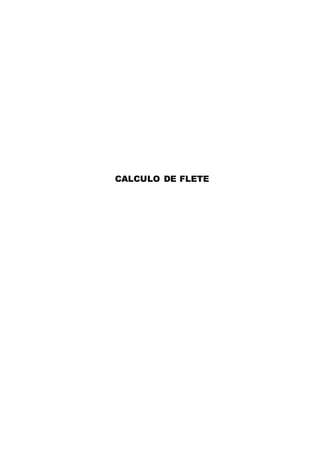

CALCULO DE FLETE

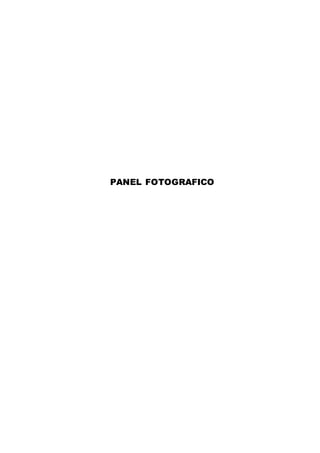

PANEL FOTOGRAFICO

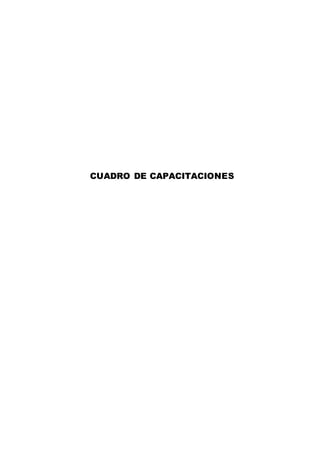

CUADRO DE CAPACITACIONES
MEDIDAS DE SEGURIDAD

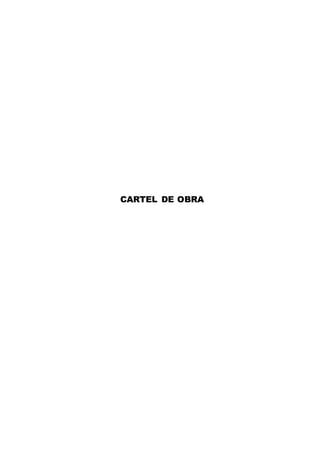

CARTEL DE OBRA
COPIAS DE DOCUMENTACION DE PERFIL
 PLANOS

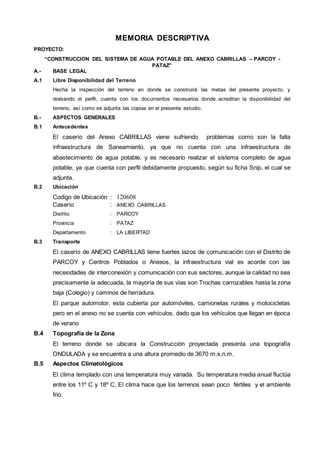

MEMORIA DESCRIPTIVA
PROYECTO:
“CONSTRUCCION DEL SISTEMA DE AGUA POTABLE DEL ANEXO CABRILLAS – PARCOY -
PATAZ”
A.- BASE LEGAL
A.1 Libre Disponibilidad del Terreno
Hecha la inspección del terreno en donde se construirá las metas del presente proyecto, y
revisando el perfil, cuenta con los documentos necesarios donde acreditan la disponibilidad del
terreno, así como se adjunta las copias en el presente estudio.
B.- ASPECTOS GENERALES
B.1 Antecedentes
El caserío del Anexo CABRILLAS viene sufriendo problemas como son la falta
infraestructura de Saneamiento, ya que no cuenta con una infraestructura de
abastecimiento de agua potable, y es necesario realizar el sistema completo de agua
potable, ya que cuenta con perfil debidamente propuesto, según su ficha Snip, el cual se
adjunta.
B.2 Ubicación
Codigo de Ubicación : 120608
Caserío : ANEXO CABRILLAS
Distrito : PARCOY
Provincia : PATAZ
Departamento : LA LIBERTAD
B.3 Transporte
El caserío de ANEXO CABRILLAS tiene fuertes lazos de comunicación con el Distrito de
PARCOY y Centros Poblados o Anexos, la infraestructura vial es acorde con las
necesidades de interconexión y comunicación con sus sectores, aunque la calidad no sea
precisamente la adecuada, la mayoría de sus vías son Trochas carrozables hasta la zona
baja (Colegio) y caminos de herradura.
El parque automotor, esta cubierta por automóviles, camionetas rurales y motocicletas
pero en el anexo no se cuenta con vehículos, dado que los vehículos que llegan en época
de verano
B.4 Topografía de la Zona
El terreno donde se ubicara la Construcción proyectada presenta una topografía
ONDULADA y se encuentra a una altura promedio de 3670 m.s.n.m.
B.5 Aspectos Climatológicos
El clima templado con una temperatura muy variada. Su temperatura media anual fluctúa
entre los 11º C y 18º C, El clima hace que los terrenos sean poco fértiles y el ambiente
frio.

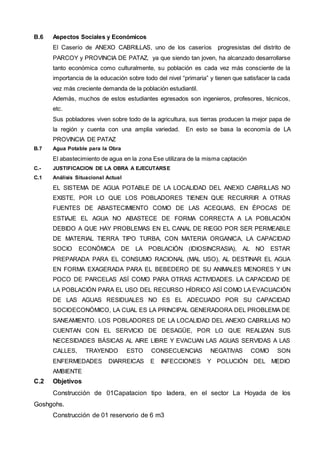

B.6 Aspectos Sociales y Económicos
El Caserío de ANEXO CABRILLAS, uno de los caseríos progresistas del distrito de
PARCOY y PROVINCIA DE PATAZ, ya que siendo tan joven, ha alcanzado desarrollarse
tanto económica como culturalmente, su población es cada vez más consciente de la
importancia de la educación sobre todo del nivel “primaria” y tienen que satisfacer la cada
vez más creciente demanda de la población estudiantil.
Además, muchos de estos estudiantes egresados son ingenieros, profesores, técnicos,
etc.
Sus pobladores viven sobre todo de la agricultura, sus tierras producen la mejor papa de
la región y cuenta con una amplia variedad. En esto se basa la economía de LA
PROVINCIA DE PATAZ
B.7 Agua Potable para la Obra
El abastecimiento de agua en la zona Ese utilizara de la misma captación
C.- JUSTIFICACION DE LA OBRA A EJECUTARSE
C.1 Análisis Situacional Actual
EL SISTEMA DE AGUA POTABLE DE LA LOCALIDAD DEL ANEXO CABRILLAS NO
EXISTE, POR LO QUE LOS POBLADORES TIENEN QUE RECURRIR A OTRAS
FUENTES DE ABASTECIMIENTO COMO DE LAS ACEQUIAS, EN ÉPOCAS DE
ESTIAJE EL AGUA NO ABASTECE DE FORMA CORRECTA A LA POBLACIÓN
DEBIDO A QUE HAY PROBLEMAS EN EL CANAL DE RIEGO POR SER PERMEABLE
DE MATERIAL TIERRA TIPO TURBA, CON MATERIA ORGANICA, LA CAPACIDAD
SOCIO ECONÓMICA DE LA POBLACIÓN (IDIOSINCRASIA), AL NO ESTAR
PREPARADA PARA EL CONSUMO RACIONAL (MAL USO), AL DESTINAR EL AGUA
EN FORMA EXAGERADA PARA EL BEBEDERO DE SU ANIMALES MENORES Y UN
POCO DE PARCELAS ASÍ COMO PARA OTRAS ACTIVIDADES. LA CAPACIDAD DE
LA POBLACIÓN PARA EL USO DEL RECURSO HÍDRICO ASÍ COMO LA EVACUACIÓN
DE LAS AGUAS RESIDUALES NO ES EL ADECUADO POR SU CAPACIDAD
SOCIOECONÓMICO, LA CUAL ES LA PRINCIPAL GENERADORA DEL PROBLEMA DE
SANEAMIENTO. LOS POBLADORES DE LA LOCALIDAD DEL ANEXO CABRILLAS NO
CUENTAN CON EL SERVICIO DE DESAGÜE, POR LO QUE REALIZAN SUS
NECESIDADES BÁSICAS AL AIRE LIBRE Y EVACUAN LAS AGUAS SERVIDAS A LAS
CALLES, TRAYENDO ESTO CONSECUENCIAS NEGATIVAS COMO SON
ENFERMEDADES DIARREICAS E INFECCIONES Y POLUCIÓN DEL MEDIO
AMBIENTE
C.2 Objetivos
Construcción de 01Capatacion tipo ladera, en el sector La Hoyada de los
Goshgohs.
Construcción de 01 reservorio de 6 m3

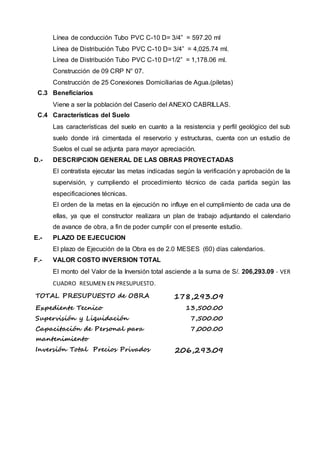

Línea de conducción Tubo PVC C-10 D= 3/4” = 597.20 ml
Línea de Distribución Tubo PVC C-10 D= 3/4” = 4,025.74 ml.
Línea de Distribución Tubo PVC C-10 D=1/2” = 1,178.06 ml.
Construcción de 09 CRP N° 07.
Construcción de 25 Conexiones Domiciliarias de Agua.(piletas)
C.3 Beneficiarios
Viene a ser la población del Caserío del ANEXO CABRILLAS.
C.4 Características del Suelo
Las características del suelo en cuanto a la resistencia y perfil geológico del sub
suelo donde irá cimentada el reservorio y estructuras, cuenta con un estudio de
Suelos el cual se adjunta para mayor apreciación.
D.- DESCRIPCION GENERAL DE LAS OBRAS PROYECTADAS
El contratista ejecutar las metas indicadas según la verificación y aprobación de la
supervisión, y cumpliendo el procedimiento técnico de cada partida según las
especificaciones técnicas.
El orden de la metas en la ejecución no influye en el cumplimiento de cada una de
ellas, ya que el constructor realizara un plan de trabajo adjuntando el calendario
de avance de obra, a fin de poder cumplir con el presente estudio.
E.- PLAZO DE EJECUCION
El plazo de Ejecución de la Obra es de 2.0 MESES (60) días calendarios.
F.- VALOR COSTO INVERSION TOTAL
El monto del Valor de la Inversión total asciende a la suma de S/. 206,293.09 - VER
CUADRO RESUMEN EN PRESUPUESTO.
TOTAL PRESUPUESTO de OBRA 178,293.09
Expediente Tecnico 13,500.00
Supervisión y Liquidación 7,500.00
Capacitación de Personal para
7,000.00
mantenimiento
Inversión Total Precios Privados 206,293.09

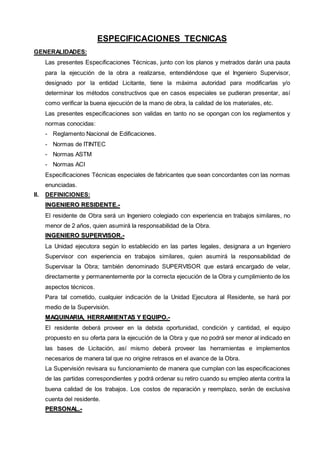

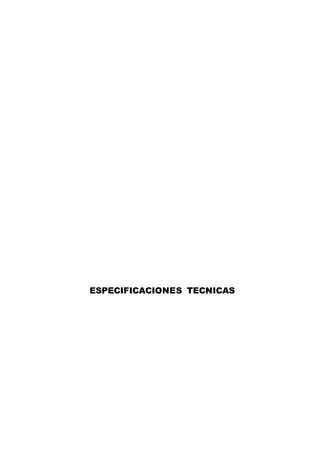

ESPECIFICACIONES TECNICAS
GENERALIDADES:
Las presentes Especificaciones Técnicas, junto con los planos y metrados darán una pauta
para la ejecución de la obra a realizarse, entendiéndose que el Ingeniero Supervisor,
designado por la entidad Licitante, tiene la máxima autoridad para modificarlas y/o
determinar los métodos constructivos que en casos especiales se pudieran presentar, así
como verificar la buena ejecución de la mano de obra, la calidad de los materiales, etc.
Las presentes especificaciones son validas en tanto no se opongan con los reglamentos y
normas conocidas:
- Reglamento Nacional de Edificaciones.
- Normas de ITINTEC
- Normas ASTM
- Normas ACI
Especificaciones Técnicas especiales de fabricantes que sean concordantes con las normas
enunciadas.
II. DEFINICIONES:
IINGENIIERO RESIIDENTE..--
El residente de Obra será un Ingeniero colegiado con experiencia en trabajos similares, no
menor de 2 años, quien asumirá la responsabilidad de la Obra.
IINGENIIERO SUPERVIISOR..--
La Unidad ejecutora según lo establecido en las partes legales, designara a un Ingeniero
Supervisor con experiencia en trabajos similares, quien asumirá la responsabilidad de
Supervisar la Obra; también denominado SUPERVISOR que estará encargado de velar,
directamente y permanentemente por la correcta ejecución de la Obra y cumplimiento de los
aspectos técnicos.
Para tal cometido, cualquier indicación de la Unidad Ejecutora al Residente, se hará por
medio de la Supervisión.
MAQUIINARIIA,, HERRAMIIENTAS Y EQUIIPO..--
El residente deberá proveer en la debida oportunidad, condición y cantidad, el equipo
propuesto en su oferta para la ejecución de la Obra y que no podrá ser menor al indicado en
las bases de Licitación, así mismo deberá proveer las herramientas e implementos
necesarios de manera tal que no origine retrasos en el avance de la Obra.
La Supervisión revisara su funcionamiento de manera que cumplan con las especificaciones
de las partidas correspondientes y podrá ordenar su retiro cuando su empleo atenta contra la
buena calidad de los trabajos. Los costos de reparación y reemplazo, serán de exclusiva
cuenta del residente.

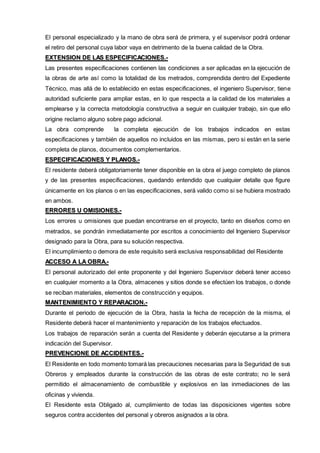

PERSONAL..--

El personal especializado y la mano de obra será de primera, y el supervisor podrá ordenar
el retiro del personal cuya labor vaya en detrimento de la buena calidad de la Obra.
EXTENSIION DE LAS ESPECIIFIICACIIONES..--
Las presentes especificaciones contienen las condiciones a ser aplicadas en la ejecución de
la obras de arte así como la totalidad de los metrados, comprendida dentro del Expediente
Técnico, mas allá de lo establecido en estas especificaciones, el ingeniero Supervisor, tiene
autoridad suficiente para ampliar estas, en lo que respecta a la calidad de los materiales a
emplearse y la correcta metodología constructiva a seguir en cualquier trabajo, sin que ello
origine reclamo alguno sobre pago adicional.
La obra comprende la completa ejecución de los trabajos indicados en estas
especificaciones y también de aquellos no incluidos en las mismas, pero si están en la serie
completa de planos, documentos complementarios.
ESPECIIFIICACIIONES Y PLANOS..--
El residente deberá obligatoriamente tener disponible en la obra el juego completo de planos
y de las presentes especificaciones, quedando entendido que cualquier detalle que figure
únicamente en los planos o en las especificaciones, será valido como si se hubiera mostrado
en ambos.
ERRORES U OMIISIIONES..--
Los errores u omisiones que puedan encontrarse en el proyecto, tanto en diseños como en
metrados, se pondrán inmediatamente por escritos a conocimiento del Ingeniero Supervisor
designado para la Obra, para su solución respectiva.
El incumplimiento o demora de este requisito será exclusiva responsabilidad del Residente
ACCESO A LA OBRA..--
El personal autorizado del ente proponente y del Ingeniero Supervisor deberá tener acceso
en cualquier momento a la Obra, almacenes y sitios donde se efectúen los trabajos, o donde
se reciban materiales, elementos de construcción y equipos.
MANTENIIMIIENTO Y REPARACIION..--
Durante el periodo de ejecución de la Obra, hasta la fecha de recepción de la misma, el
Residente deberá hacer el mantenimiento y reparación de los trabajos efectuados.
Los trabajos de reparación serán a cuenta del Residente y deberán ejecutarse a la primera
indicación del Supervisor.
PREVENCIIONE DE ACCIIDENTES..--
El Residente en todo momento tomará las precauciones necesarias para la Seguridad de sus
Obreros y empleados durante la construcción de las obras de este contrato; no le será
permitido el almacenamiento de combustible y explosivos en las inmediaciones de las
oficinas y vivienda.
El Residente esta Obligado al, cumplimiento de todas las disposiciones vigentes sobre
seguros contra accidentes del personal y obreros asignados a la obra.

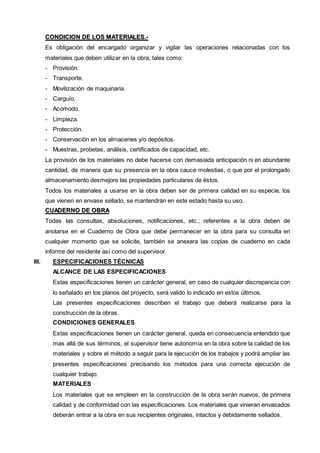

CONDIICIION DE LOS MATERIIALES..--
Es obligación del encargado organizar y vigilar las operaciones relacionadas con los
materiales que deben utilizar en la obra, tales como:
- Provisión.
- Transporte.
- Movilización de maquinaria.
- Carguío.
- Acomodo.
- Limpieza.
- Protección.
- Conservación en los almacenes y/o depósitos.
- Muestras, probetas, análisis, certificados de capacidad, etc.
La provisión de los materiales no debe hacerse con demasiada anticipación ni en abundante
cantidad, de manera que su presencia en la obra cauce molestias, o que por el prolongado
almacenamiento desmejore las propiedades particulares de éstos.
Todos los materiales a usarse en la obra deben ser de primera calidad en su especie, los
que vienen en envase sellado, se mantendrán en este estado hasta su uso.
CUADERNO DE OBRA
Todas las consultas, absoluciones, notificaciones, etc.; referentes a la obra deben de
anotarse en el Cuaderno de Obra que debe permanecer en la obra para su consulta en
cualquier momento que se solicite, también se anexara las copias de cuaderno en cada
informe del residente así como del supervisor.
III. ESPECIFICACIONES TÉCNICAS
ALCANCE DE LAS ESPECIFICACIONES
Estas especificaciones tienen un carácter general, en caso de cualquier discrepancia con
lo señalado en los planos del proyecto, será valido lo indicado en estos últimos.
Las presentes especificaciones describen el trabajo que deberá realizarse para la
construcción de la obras.
CONDICIONES GENERALES
Estas especificaciones tienen un carácter general, queda en consecuencia entendido que
mas allá de sus términos, el supervisor tiene autonomía en la obra sobre la calidad de los
materiales y sobre el método a seguir para la ejecución de los trabajos y podrá ampliar las
presentes especificaciones precisando los métodos para una correcta ejecución de
cualquier trabajo.
MATERIALES
Los materiales que se empleen en la construcción de la obra serán nuevos, de primera
calidad y de conformidad con las especificaciones. Los materiales que vinieran envasados
deberán entrar a la obra en sus recipientes originales, intactos y debidamente sellados.

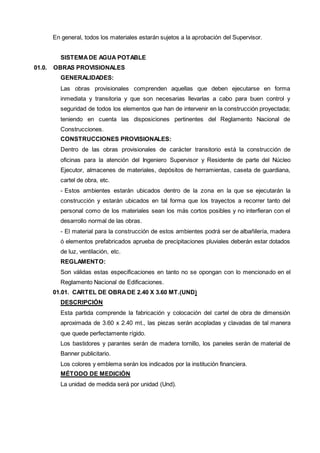

En general, todos los materiales estarán sujetos a la aprobación del Supervisor.
SISTEMA DE AGUA POTABLE
01.0. OBRAS PROVISIONALES
GENERALIDADES:
Las obras provisionales comprenden aquellas que deben ejecutarse en forma
inmediata y transitoria y que son necesarias llevarlas a cabo para buen control y
seguridad de todos los elementos que han de intervenir en la construcción proyectada;
teniendo en cuenta las disposiciones pertinentes del Reglamento Nacional de
Construcciones.
CONSTRUCCIONES PROVISIONALES:
Dentro de las obras provisionales de carácter transitorio está la construcción de
oficinas para la atención del Ingeniero Supervisor y Residente de parte del Núcleo
Ejecutor, almacenes de materiales, depósitos de herramientas, caseta de guardiana,
cartel de obra, etc.
- Estos ambientes estarán ubicados dentro de la zona en la que se ejecutarán la
construcción y estarán ubicados en tal forma que los trayectos a recorrer tanto del
personal como de los materiales sean los más cortos posibles y no interfieran con el
desarrollo normal de las obras.
- El material para la construcción de estos ambientes podrá ser de albañilería, madera
ó elementos prefabricados aprueba de precipitaciones pluviales deberán estar dotados
de luz, ventilación, etc.
REGLAMENTO:
Son válidas estas especificaciones en tanto no se opongan con lo mencionado en el
Reglamento Nacional de Edificaciones.
01.01. CARTEL DE OBRA DE 2.40 X 3.60 MT.(UND)
DESCRIPCIÓN
Esta partida comprende la fabricación y colocación del cartel de obra de dimensión
aproximada de 3.60 x 2.40 mt., las piezas serán acopladas y clavadas de tal manera
que quede perfectamente rígido.
Los bastidores y parantes serán de madera tornillo, los paneles serán de material de
Banner publicitario.
Los colores y emblema serán los indicados por la institución financiera.
MÉTODO DE MEDICIÓN
La unidad de medida será por unidad (Und).

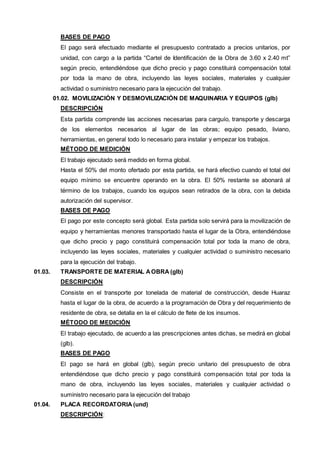

BASES DE PAGO
El pago será efectuado mediante el presupuesto contratado a precios unitarios, por
unidad, con cargo a la partida “Cartel de Identificación de la Obra de 3.60 x 2.40 mt”
según precio, entendiéndose que dicho precio y pago constituirá compensación total
por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier
actividad o suministro necesario para la ejecución del trabajo.
01.02. MOVILIZACIÓN Y DESMOVILIZACIÓN DE MAQUINARIA Y EQUIPOS (glb)
DESCRIPCIÓN
Esta partida comprende las acciones necesarias para carguío, transporte y descarga
de los elementos necesarios al lugar de las obras; equipo pesado, liviano,
herramientas, en general todo lo necesario para instalar y empezar los trabajos.
El trabajo ejecutado será medido en forma global.
Hasta el 50% del monto ofertado por esta partida, se hará efectivo cuando el total del
equipo mínimo se encuentre operando en la obra. El 50% restante se abonará al
término de los trabajos, cuando los equipos sean retirados de la obra, con la debida
autorización del supervisor.
BASES DE PAGO
El pago por este concepto será global. Esta partida solo servirá para la movilización de
equipo y herramientas menores transportado hasta el lugar de la Obra, entendiéndose
que dicho precio y pago constituirá compensación total por toda la mano de obra,
incluyendo las leyes sociales, materiales y cualquier actividad o suministro necesario
para la ejecución del trabajo.
01.03. TRANSPORTE DE MATERIAL A OBRA (glb)
DESCRIPCIÓN
Consiste en el transporte por tonelada de material de construcción, desde Huaraz
hasta el lugar de la obra, de acuerdo a la programación de Obra y del requerimiento de
residente de obra, se detalla en la el cálculo de flete de los insumos.
El trabajo ejecutado, de acuerdo a las prescripciones antes dichas, se medirá en global
(glb).
BASES DE PAGO
El pago se hará en global (glb), según precio unitario del presupuesto de obra
entendiéndose que dicho precio y pago constituirá compensación total por toda la
mano de obra, incluyendo las leyes sociales, materiales y cualquier actividad o
suministro necesario para la ejecución del trabajo

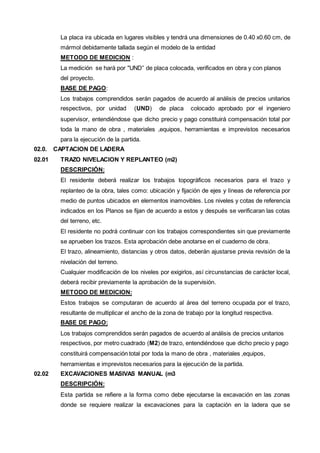

01.04. PLACA RECORDATORIA (und)
DESCRIPCIÓN:

La placa ira ubicada en lugares visibles y tendrá una dimensiones de 0.40 x0.60 cm, de
mármol debidamente tallada según el modelo de la entidad
METODO DE MEDICION :
La medición se hará por "UND” de placa colocada, verificados en obra y con planos
del proyecto.
BASE DE PAGO:
Los trabajos comprendidos serán pagados de acuerdo al análisis de precios unitarios
respectivos, por unidad (UND) de placa colocado aprobado por el ingeniero
supervisor, entendiéndose que dicho precio y pago constituirá compensación total por
toda la mano de obra , materiales ,equipos, herramientas e imprevistos necesarios
para la ejecución de la partida.
02.0. CAPTACION DE LADERA
02.01 TRAZO NIVELACION Y REPLANTEO (m2)
DESCRIPCIÓN:
El residente deberá realizar los trabajos topográficos necesarios para el trazo y
replanteo de la obra, tales como: ubicación y fijación de ejes y líneas de referencia por
medio de puntos ubicados en elementos inamovibles. Los niveles y cotas de referencia
indicados en los Planos se fijan de acuerdo a estos y después se verificaran las cotas
del terreno, etc.
El residente no podrá continuar con los trabajos correspondientes sin que previamente
se aprueben los trazos. Esta aprobación debe anotarse en el cuaderno de obra.
El trazo, alineamiento, distancias y otros datos, deberán ajustarse previa revisión de la
nivelación del terreno.
Cualquier modificación de los niveles por exigirlos, así circunstancias de carácter local,
deberá recibir previamente la aprobación de la supervisión.
METODO DE MEDICION:
Estos trabajos se computaran de acuerdo al área del terreno ocupada por el trazo,
resultante de multiplicar el ancho de la zona de trabajo por la longitud respectiva.
BASE DE PAGO:
respectivos, por metro cuadrado (M2) de trazo, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra , materiales ,equipos,
herramientas e imprevistos necesarios para la ejecución de la partida.
02.02 EXCAVACIONES MASIVAS MANUAL (m3
DESCRIPCIÓN:

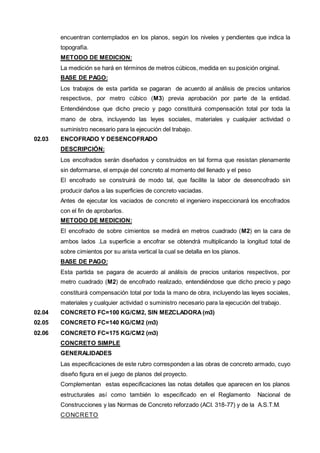

Esta partida se refiere a la forma como debe ejecutarse la excavación en las zonas
donde se requiere realizar la excavaciones para la captación en la ladera que se

encuentran contemplados en los planos, según los niveles y pendientes que indica la
topografía.
METODO DE MEDICION:
La medición se hará en términos de metros cúbicos, medida en su posición original.
BASE DE PAGO:
Los trabajos de esta partida se pagaran de acuerdo al análisis de precios unitarios
respectivos, por metro cúbico (M3) previa aprobación por parte de la entidad.
Entendiéndose que dicho precio y pago constituirá compensación total por toda la
suministro necesario para la ejecución del trabajo.
02.03 ENCOFRADO Y DESENCOFRADO
DESCRIPCIÓN:
Los encofrados serán diseñados y construidos en tal forma que resistan plenamente
sin deformarse, el empuje del concreto al momento del llenado y el peso
El encofrado se construirá de modo tal, que facilite la labor de desencofrado sin
producir daños a las superficies de concreto vaciadas.
Antes de ejecutar los vaciados de concreto el ingeniero inspeccionará los encofrados
con el fin de aprobarlos.
METODO DE MEDICION:
El encofrado de sobre cimientos se medirá en metros cuadrado (M2) en la cara de
ambos lados .La superficie a encofrar se obtendrá multiplicando la longitud total de
sobre cimientos por su arista vertical la cual se detalla en los planos.
BASE DE PAGO:
Esta partida se pagara de acuerdo al análisis de precios unitarios respectivos, por
metro cuadrado (M2) de encofrado realizado, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra, incluyendo las leyes sociales,
materiales y cualquier actividad o suministro necesario para la ejecución del trabajo.
02.04 CONCRETO FC=100 KG/CM2, SIN MEZCLADORA (m3)
02.05 CONCRETO FC=140 KG/CM2 (m3)
02.06 CONCRETO FC=175 KG/CM2 (m3)
CONCRETO SIMPLE
GENERALIDADES
Las especificaciones de este rubro corresponden a las obras de concreto armado, cuyo
diseño figura en el juego de planos del proyecto.
Complementan estas especificaciones las notas detalles que aparecen en los planos
estructurales así como también lo especificado en el Reglamento Nacional de
Construcciones y las Normas de Concreto reforzado (ACI. 318-77) y de la A.S.T.M.
CONCRETO

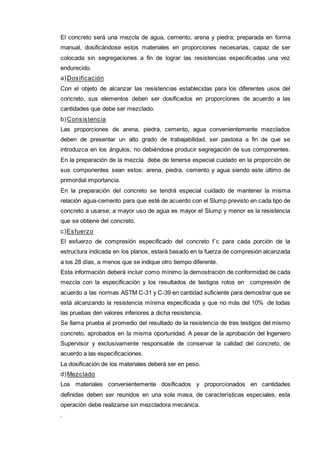

El concreto será una mezcla de agua, cemento, arena y piedra; preparada en forma
manual, dosificándose estos materiales en proporciones necesarias, capaz de ser
colocada sin segregaciones a fin de lograr las resistencias especificadas una vez
endurecido.
a)Dosificación
Con el objeto de alcanzar las resistencias establecidas para los diferentes usos del
concreto, sus elementos deben ser dosificados en proporciones de acuerdo a las
cantidades que debe ser mezclado.
b)Consistencia
Las proporciones de arena, piedra, cemento, agua convenientemente mezclados
deben de presentar un alto grado de trabajabilidad, ser pastosa a fin de que se
introduzca en los ángulos, no debiéndose producir segregación de sus componentes.
En la preparación de la mezcla debe de tenerse especial cuidado en la proporción de
sus componentes sean estos: arena, piedra, cemento y agua siendo este último de
primordial importancia.
En la preparación del concreto se tendrá especial cuidado de mantener la misma
relación agua-cemento para que esté de acuerdo con el Slump previsto en cada tipo de
concreto a usarse; a mayor uso de agua es mayor el Slump y menor es la resistencia
que se obtiene del concreto.
c)Esfuerzo
El esfuerzo de compresión especificado del concreto f´c para cada porción de la
estructura indicada en los planos, estará basado en la fuerza de compresión alcanzada
a los 28 días, a menos que se indique otro tiempo diferente.
Esta información deberá incluir como mínimo la demostración de conformidad de cada
mezcla con la especificación y los resultados de testigos rotos en compresión de
acuerdo a las normas ASTM C-31 y C-39 en cantidad suficiente para demostrar que se
está alcanzando la resistencia mínima especificada y que no más del 10% de todas
las pruebas den valores inferiores a dicha resistencia.
Se llama prueba al promedio del resultado de la resistencia de tres testigos del mismo
concreto, aprobados en la misma oportunidad. A pesar de la aprobación del Ingeniero
Supervisor y exclusivamente responsable de conservar la calidad del concreto, de
acuerdo a las especificaciones.
La dosificación de los materiales deberá ser en peso.
d)Mezclado
Los materiales convenientemente dosificados y proporcionados en cantidades
definidas deben ser reunidos en una sola masa, de características especiales, esta
operación debe realizarse sin mezcladora mecánica.
.

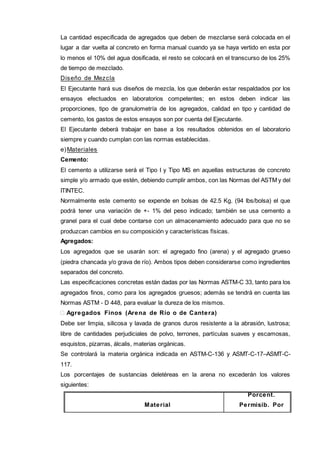

La cantidad especificada de agregados que deben de mezclarse será colocada en el
lugar a dar vuelta al concreto en forma manual cuando ya se haya vertido en esta por
lo menos el 10% del agua dosificada, el resto se colocará en el transcurso de los 25%
de tiempo de mezclado.
Diseño de Mezcla
El Ejecutante hará sus diseños de mezcla, los que deberán estar respaldados por los
ensayos efectuados en laboratorios competentes; en estos deben indicar las
proporciones, tipo de granulometría de los agregados, calidad en tipo y cantidad de
cemento, los gastos de estos ensayos son por cuenta del Ejecutante.
El Ejecutante deberá trabajar en base a los resultados obtenidos en el laboratorio
siempre y cuando cumplan con las normas establecidas.
e)Materiales
Cemento:
El cemento a utilizarse será el Tipo I y Tipo MS en aquellas estructuras de concreto
simple y/o armado que estén, debiendo cumplir ambos, con las Normas del ASTM y del
ITINTEC.
Normalmente este cemento se expende en bolsas de 42.5 Kg. (94 lbs/bolsa) el que
podrá tener una variación de +- 1% del peso indicado; también se usa cemento a
granel para el cual debe contarse con un almacenamiento adecuado para que no se
produzcan cambios en su composición y características físicas.
Agregados:
Los agregados que se usarán son: el agregado fino (arena) y el agregado grueso
(piedra chancada y/o grava de río). Ambos tipos deben considerarse como ingredientes
separados del concreto.
Las especificaciones concretas están dadas por las Normas ASTM-C 33, tanto para los
agregados finos, como para los agregados gruesos; además se tendrá en cuenta las
Normas ASTM - D 448, para evaluar la dureza de los mismos.
 Agregados Finos (Arena de Río o de Cantera)
Debe ser limpia, silicosa y lavada de granos duros resistente a la abrasión, lustrosa;
libre de cantidades perjudiciales de polvo, terrones, partículas suaves y escamosas,
esquistos, pizarras, álcalis, materias orgánicas.
Se controlará la materia orgánica indicada en ASTM-C-136 y ASMT-C-17–ASMT-C-
117.
Los porcentajes de sustancias deletéreas en la arena no excederán los valores
siguientes:

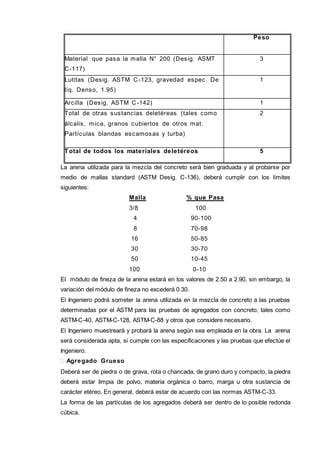

Material
Porcent.
Permisib. Por

Peso
Material que pasa la malla N° 200 (Desig. ASMT
C-117)
3
Lutitas (Desig. ASTM C-123, gravedad espec. De
líq. Denso, 1.95)
1
Arcilla (Desig. ASTM C-142) 1
Total de otras sustancias deletéreas (tales como
2
álcalis, mica, granos cubiertos de otros mat.
Partículas blandas escamosas y turba)
Total de todos los materiales deletéreos 5
La arena utilizada para la mezcla del concreto será bien graduada y al probarse por
medio de mallas standard (ASTM Desig. C-136), deberá cumplir con los límites
siguientes:
Malla % que Pasa
3/8 100
4 90-100
8 70-98
16 50-85
30 30-70
50 10-45
100 0-10
El módulo de fineza de la arena estará en los valores de 2.50 a 2.90, sin embargo, la
variación del módulo de fineza no excederá 0.30.
El Ingeniero podrá someter la arena utilizada en la mezcla de concreto a las pruebas
determinadas por el ASTM para las pruebas de agregados con concreto, tales como
ASTM-C-40, ASTM-C-128, ASTM-C-88 y otros que considere necesario.
El Ingeniero muestreará y probará la arena según sea empleada en la obra. La arena
será considerada apta, si cumple con las especificaciones y las pruebas que efectúe el
Ingeniero.
 Agregado Grueso
Deberá ser de piedra o de grava, rota o chancada, de grano duro y compacto, la piedra
deberá estar limpia de polvo, materia orgánica o barro, marga u otra sustancia de
carácter etéreo. En general, deberá estar de acuerdo con las normas ASTM-C-33.
La forma de las partículas de los agregados deberá ser dentro de lo posible redonda
cúbica.

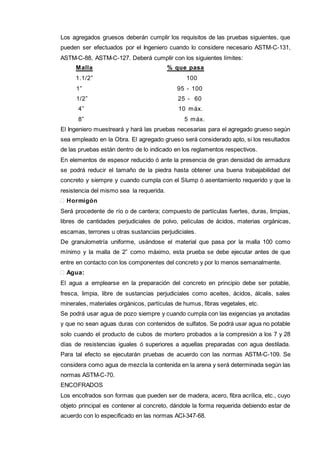

Los agregados gruesos deberán cumplir los requisitos de las pruebas siguientes, que
pueden ser efectuados por el Ingeniero cuando lo considere necesario ASTM-C-131,
ASTM-C-88, ASTM-C-127. Deberá cumplir con los siguientes límites:
Malla % que pasa
1.1/2” 100
1” 95 - 100
1/2” 25 - 60
4” 10 máx.
8” 5 máx.
El Ingeniero muestreará y hará las pruebas necesarias para el agregado grueso según
sea empleado en la Obra. El agregado grueso será considerado apto, si los resultados
de las pruebas están dentro de lo indicado en los reglamentos respectivos.
En elementos de espesor reducido ó ante la presencia de gran densidad de armadura
se podrá reducir el tamaño de la piedra hasta obtener una buena trabajabilidad del
concreto y siempre y cuando cumpla con el Slump ó asentamiento requerido y que la
resistencia del mismo sea la requerida.
 Hormigón
Será procedente de río o de cantera; compuesto de partículas fuertes, duras, limpias,
libres de cantidades perjudiciales de polvo, películas de ácidos, materias orgánicas,
escamas, terrones u otras sustancias perjudiciales.
De granulometría uniforme, usándose el material que pasa por la malla 100 como
mínimo y la malla de 2” como máximo, esta prueba se debe ejecutar antes de que
entre en contacto con los componentes del concreto y por lo menos semanalmente.
 Agua:
El agua a emplearse en la preparación del concreto en principio debe ser potable,
fresca, limpia, libre de sustancias perjudiciales como aceites, ácidos, álcalis, sales
minerales, materiales orgánicos, partículas de humus, fibras vegetales, etc.
Se podrá usar agua de pozo siempre y cuando cumpla con las exigencias ya anotadas
y que no sean aguas duras con contenidos de sulfatos. Se podrá usar agua no potable
solo cuando el producto de cubos de mortero probados a la compresión a los 7 y 28
días de resistencias iguales ó superiores a aquellas preparadas con agua destilada.
Para tal efecto se ejecutarán pruebas de acuerdo con las normas ASTM-C-109. Se
considera como agua de mezcla la contenida en la arena y será determinada según las
normas ASTM-C-70.
ENCOFRADOS
Los encofrados son formas que pueden ser de madera, acero, fibra acrílica, etc., cuyo
objeto principal es contener al concreto, dándole la forma requerida debiendo estar de
acuerdo con lo especificado en las normas ACI-347-68.

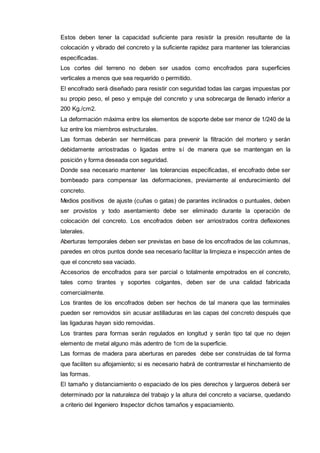

Estos deben tener la capacidad suficiente para resistir la presión resultante de la
colocación y vibrado del concreto y la suficiente rapidez para mantener las tolerancias
especificadas.
Los cortes del terreno no deben ser usados como encofrados para superficies
verticales a menos que sea requerido o permitido.
El encofrado será diseñado para resistir con seguridad todas las cargas impuestas por
su propio peso, el peso y empuje del concreto y una sobrecarga de llenado inferior a
200 Kg./cm2.
La deformación máxima entre los elementos de soporte debe ser menor de 1/240 de la
luz entre los miembros estructurales.
Las formas deberán ser herméticas para prevenir la filtración del mortero y serán
debidamente arriostradas o ligadas entre sí de manera que se mantengan en la
posición y forma deseada con seguridad.
Donde sea necesario mantener las tolerancias especificadas, el encofrado debe ser
bombeado para compensar las deformaciones, previamente al endurecimiento del
concreto.
Medios positivos de ajuste (cuñas o gatas) de parantes inclinados o puntuales, deben
ser provistos y todo asentamiento debe ser eliminado durante la operación de
colocación del concreto. Los encofrados deben ser arriostrados contra deflexiones
laterales.
Aberturas temporales deben ser previstas en base de los encofrados de las columnas,
paredes en otros puntos donde sea necesario facilitar la limpieza e inspección antes de
que el concreto sea vaciado.
Accesorios de encofrados para ser parcial o totalmente empotrados en el concreto,
tales como tirantes y soportes colgantes, deben ser de una calidad fabricada
comercialmente.
Los tirantes de los encofrados deben ser hechos de tal manera que las terminales
pueden ser removidos sin acusar astilladuras en las capas del concreto después que
las ligaduras hayan sido removidas.
Los tirantes para formas serán regulados en longitud y serán tipo tal que no dejen
elemento de metal alguno más adentro de 1cm de la superficie.
Las formas de madera para aberturas en paredes debe ser construidas de tal forma
que faciliten su aflojamiento; si es necesario habrá de contrarrestar el hinchamiento de
las formas.
El tamaño y distanciamiento o espaciado de los pies derechos y largueros deberá ser
determinado por la naturaleza del trabajo y la altura del concreto a vaciarse, quedando
a criterio del Ingeniero Inspector dichos tamaños y espaciamiento.

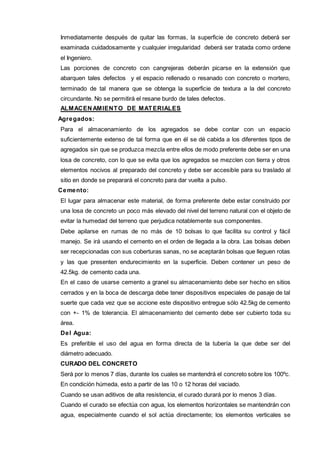

Inmediatamente después de quitar las formas, la superficie de concreto deberá ser
examinada cuidadosamente y cualquier irregularidad deberá ser tratada como ordene
el Ingeniero.
Las porciones de concreto con cangrejeras deberán picarse en la extensión que
abarquen tales defectos y el espacio rellenado o resanado con concreto o mortero,
terminado de tal manera que se obtenga la superficie de textura a la del concreto
circundante. No se permitirá el resane burdo de tales defectos.
ALMACENAMIENTO DE MATERIALES
Agregados:
Para el almacenamiento de los agregados se debe contar con un espacio
suficientemente extenso de tal forma que en él se dé cabida a los diferentes tipos de
agregados sin que se produzca mezcla entre ellos de modo preferente debe ser en una
losa de concreto, con lo que se evita que los agregados se mezclen con tierra y otros
elementos nocivos al preparado del concreto y debe ser accesible para su traslado al
sitio en donde se preparará el concreto para dar vuelta a pulso.
Cemento:
El lugar para almacenar este material, de forma preferente debe estar construido por
una losa de concreto un poco más elevado del nivel del terreno natural con el objeto de
evitar la humedad del terreno que perjudica notablemente sus componentes.
Debe apilarse en rumas de no más de 10 bolsas lo que facilita su control y fácil
manejo. Se irá usando el cemento en el orden de llegada a la obra. Las bolsas deben
ser recepcionadas con sus coberturas sanas, no se aceptarán bolsas que lleguen rotas
y las que presenten endurecimiento en la superficie. Deben contener un peso de
42.5kg. de cemento cada una.
En el caso de usarse cemento a granel su almacenamiento debe ser hecho en sitios
cerrados y en la boca de descarga debe tener dispositivos especiales de pasaje de tal
suerte que cada vez que se accione este dispositivo entregue sólo 42.5kg de cemento
con +- 1% de tolerancia. El almacenamiento del cemento debe ser cubierto toda su
área.
Del Agua:
Es preferible el uso del agua en forma directa de la tubería la que debe ser del
diámetro adecuado.
CURADO DEL CONCRETO
Será por lo menos 7 días, durante los cuales se mantendrá el concreto sobre los 100ºc.
En condición húmeda, esto a partir de las 10 o 12 horas del vaciado.
Cuando se usan aditivos de alta resistencia, el curado durará por lo menos 3 días.
Cuando el curado se efectúa con agua, los elementos horizontales se mantendrán con
agua, especialmente cuando el sol actúa directamente; los elementos verticales se

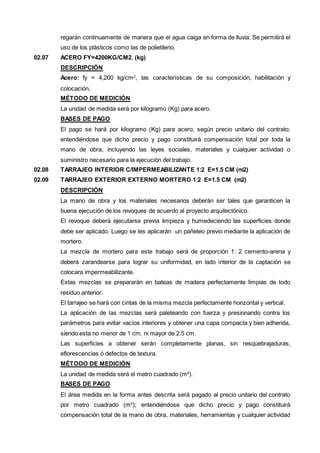

regarán continuamente de manera que el agua caiga en forma de lluvia. Se permitirá el
uso de los plásticos como las de polietileno.
02.07 ACERO FY=4200KG/CM2. (kg)
DESCRIPCIÓN
Acero: fy = 4,200 kg/cm2, las características de su composición, habilitación y
colocación,
La unidad de medida será por kilogramo (Kg) para acero.
BASES DE PAGO
El pago se hará por kilogramo (Kg) para acero; según precio unitario del contrato;
02.08 TARRAJEO INTERIOR C/IMPERMEABILIZANTE 1:2 E=1.5 CM (m2)
02.09 TARRAJEO EXTERIOR EXTERNO MORTERO 1:2 E=1.5 CM (m2)
DESCRIPCIÓN
La mano de obra y los materiales necesarios deberán ser tales que garanticen la
buena ejecución de los revoques de acuerdo al proyecto arquitectónico.
El revoque deberá ejecutarse previa limpieza y humedeciendo las superficies donde
debe ser aplicado. Luego se les aplicarán un pañeteo previo mediante la aplicación de
mortero.
La mezcla de mortero para este trabajo será de proporción 1: 2 cemento-arena y
deberá zarandearse para lograr su uniformidad, en lado interior de la captación se
colocara impermeabilizante.
Estas mezclas se prepararán en bateas de madera perfectamente limpias de todo
residuo anterior.
El tarrajeo se hará con cintas de la misma mezcla perfectamente horizontal y vertical.
La aplicación de las mezclas será paleteando con fuerza y presionando contra los
parámetros para evitar vacíos interiores y obtener una capa compacta y bien adherida,
siendo esta no menor de 1 cm. ni mayor de 2.5 cm.
Las superficies a obtener serán completamente planas, sin resquebrajaduras,
eflorescencias ó defectos de textura.
La unidad de medida será el metro cuadrado (m²).
BASES DE PAGO
El área medida en la forma antes descrita será pagado al precio unitario del contrato
por metro cuadrado (m²); entendiéndose que dicho precio y pago constituirá
compensación total de la mano de obra, materiales, herramientas y cualquier actividad

necesaria para la ejecución del trabajo.

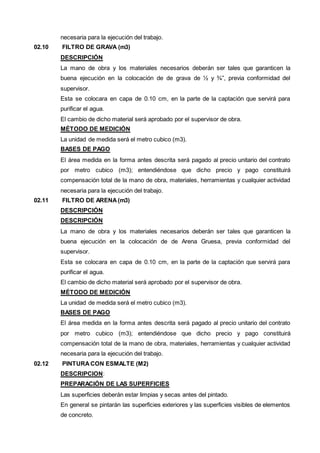

02.10 FILTRO DE GRAVA (m3)
DESCRIPCIÓN
buena ejecución en la colocación de de grava de ½ y ¾”, previa conformidad del
supervisor.
Esta se colocara en capa de 0.10 cm, en la parte de la captación que servirá para
purificar el agua.
El cambio de dicho material será aprobado por el supervisor de obra.
La unidad de medida será el metro cubico (m3).
BASES DE PAGO
por metro cubico (m3); entendiéndose que dicho precio y pago constituirá
02.11 FILTRO DE ARENA (m3)
DESCRIPCIÓN
DESCRIPCIÓN
buena ejecución en la colocación de de Arena Gruesa, previa conformidad del
supervisor.
Esta se colocara en capa de 0.10 cm, en la parte de la captación que servirá para
purificar el agua.
El cambio de dicho material será aprobado por el supervisor de obra.
La unidad de medida será el metro cubico (m3).
BASES DE PAGO
por metro cubico (m3); entendiéndose que dicho precio y pago constituirá
02.12 PINTURA CON ESMALTE (M2)
DESCRIPCION:
PREPARACIÓN DE LAS SUPERFICIES
Las superficies deberán estar limpias y secas antes del pintado.
En general se pintarán las superficies exteriores y las superficies visibles de elementos
de concreto.

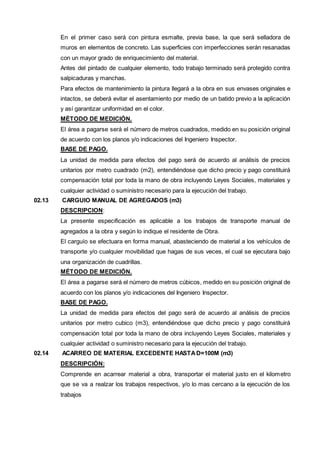

En el primer caso será con pintura esmalte, previa base, la que será selladora de
muros en elementos de concreto. Las superficies con imperfecciones serán resanadas
con un mayor grado de enriquecimiento del material.
Antes del pintado de cualquier elemento, todo trabajo terminado será protegido contra
salpicaduras y manchas.
Para efectos de mantenimiento la pintura llegará a la obra en sus envases originales e
intactos, se deberá evitar el asentamiento por medio de un batido previo a la aplicación
y así garantizar uniformidad en el color.
MÉTODO DE MEDICIÓN.
El área a pagarse será el número de metros cuadrados, medido en su posición original
de acuerdo con los planos y/o indicaciones del Ingeniero Inspector.
BASE DE PAGO.
La unidad de medida para efectos del pago será de acuerdo al análisis de precios
unitarios por metro cuadrado (m2), entendiéndose que dicho precio y pago constituirá
compensación total por toda la mano de obra incluyendo Leyes Sociales, materiales y
cualquier actividad o suministro necesario para la ejecución del trabajo.
02.13 CARGUIO MANUAL DE AGREGADOS (m3)
DESCRIPCION:
La presente especificación es aplicable a los trabajos de transporte manual de
agregados a la obra y según lo indique el residente de Obra.
El carguío se efectuara en forma manual, abasteciendo de material a los vehículos de
transporte y/o cualquier movibilidad que hagas de sus veces, el cual se ejecutara bajo
una organización de cuadrillas.
MÉTODO DE MEDICIÓN.
El área a pagarse será el número de metros cúbicos, medido en su posición original de
acuerdo con los planos y/o indicaciones del Ingeniero Inspector.
BASE DE PAGO.
La unidad de medida para efectos del pago será de acuerdo al análisis de precios
unitarios por metro cubico (m3), entendiéndose que dicho precio y pago constituirá
02.14 ACARREO DE MATERIAL EXCEDENTE HASTA D=100M (m3)
DESCRIPCIÓN:
Comprende en acarrear material a obra, transportar el material justo en el kilometro
que se va a realzar los trabajos respectivos, y/o lo mas cercano a la ejecución de los
trabajos

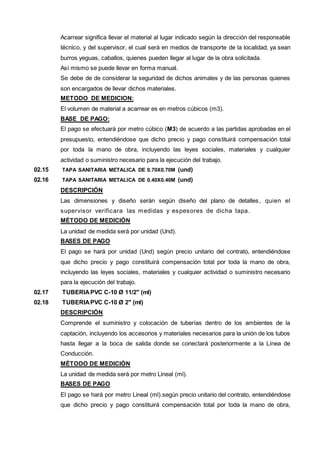

Acarrear significa llevar el material al lugar indicado según la dirección del responsable
técnico, y del supervisor, el cual será en medios de transporte de la localidad, ya sean
burros yeguas, caballos, quienes pueden llegar al lugar de la obra solicitada.
Así mismo se puede llevar en forma manual.
Se debe de de considerar la seguridad de dichos animales y de las personas quienes
son encargados de llevar dichos materiales.
METODO DE MEDICION:
El volumen de material a acarrear es en metros cúbicos (m3).
BASE DE PAGO:
El pago se efectuará por metro cúbico (M3) de acuerdo a las partidas aprobadas en el
presupuesto, entendiéndose que dicho precio y pago constituirá compensación total
por toda la mano de obra, incluyendo las leyes sociales, materiales y cualquier
actividad o suministro necesario para la ejecución del trabajo.
02.15 TAPA SANITARIA METALICA DE 0.70X0.70M (und)
02.16 TAPA SANITARIA METALICA DE 0.40X0.40M (und)
DESCRIPCIÓN
Las dimensiones y diseño serán según diseño del plano de detalles, quien el
supervisor verificara las medidas y espesores de dicha tapa.
BASES DE PAGO
El pago se hará por unidad (Und) según precio unitario del contrato, entendiéndose
02.17 TUBERIA PVC C-10 Ø 11/2" (ml)
02.18 TUBERIA PVC C-10 Ø 2" (ml)
DESCRIPCIÓN
Comprende el suministro y colocación de tuberías dentro de los ambientes de la
captación, incluyendo los accesorios y materiales necesarios para la unión de los tubos
hasta llegar a la boca de salida donde se conectará posteriormente a la Línea de
Conducción.
La unidad de medida será por metro Lineal (ml).
BASES DE PAGO
El pago se hará por metro Lineal (ml).según precio unitario del contrato, entendiéndose

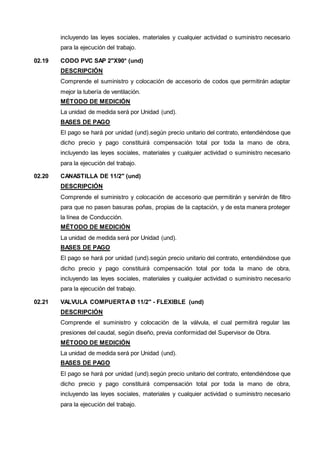

02.19 CODO PVC SAP 2"X90° (und)
DESCRIPCIÓN
Comprende el suministro y colocación de accesorio de codos que permitirán adaptar
mejor la tubería de ventilación.
La unidad de medida será por Unidad (und).
BASES DE PAGO
El pago se hará por unidad (und).según precio unitario del contrato, entendiéndose que
dicho precio y pago constituirá compensación total por toda la mano de obra,
02.20 CANASTILLA DE 11/2" (und)
DESCRIPCIÓN
Comprende el suministro y colocación de accesorio que permitirán y servirán de filtro
para que no pasen basuras poñas, propias de la captación, y de esta manera proteger
la línea de Conducción.
BASES DE PAGO
02.21 VALVULA COMPUERTA Ø 11/2" - FLEXIBLE (und)
DESCRIPCIÓN
Comprende el suministro y colocación de la válvula, el cual permitirá regular las
presiones del caudal, según diseño, previa conformidad del Supervisor de Obra.
BASES DE PAGO

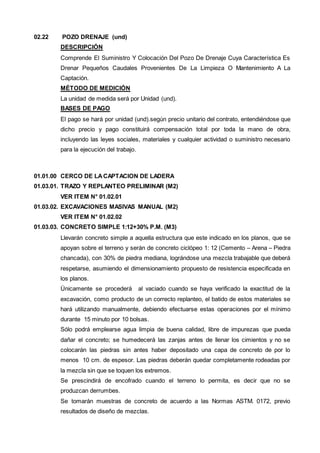

02.22 POZO DRENAJE (und)
DESCRIPCIÓN
Comprende El Suministro Y Colocación Del Pozo De Drenaje Cuya Característica Es
Drenar Pequeños Caudales Provenientes De La Limpieza O Mantenimiento A La
Captación.
BASES DE PAGO
01.01.00 CERCO DE LA CAPTACION DE LADERA
01.03.01. TRAZO Y REPLANTEO PRELIMINAR (M2)
VER ITEM N° 01.02.01
01.03.02. EXCAVACIONES MASIVAS MANUAL (M2)
01.03.03. CONCRETO SIMPLE 1:12+30% P.M. (M3)
Llevarán concreto simple a aquella estructura que este indicado en los planos, que se
apoyan sobre el terreno y serán de concreto ciclópeo 1: 12 (Cemento – Arena – Piedra
chancada), con 30% de piedra mediana, lográndose una mezcla trabajable que deberá
respetarse, asumiendo el dimensionamiento propuesto de resistencia especificada en
los planos.
Únicamente se procederá al vaciado cuando se haya verificado la exactitud de la
excavación, como producto de un correcto replanteo, el batido de estos materiales se
hará utilizando manualmente, debiendo efectuarse estas operaciones por el mínimo
durante 15 minuto por 10 bolsas.
Sólo podrá emplearse agua limpia de buena calidad, libre de impurezas que pueda
dañar el concreto; se humedecerá las zanjas antes de llenar los cimientos y no se
colocarán las piedras sin antes haber depositado una capa de concreto de por lo
menos 10 cm. de espesor. Las piedras deberán quedar completamente rodeadas por
la mezcla sin que se toquen los extremos.
Se prescindirá de encofrado cuando el terreno lo permita, es decir que no se
produzcan derrumbes.
Se tomarán muestras de concreto de acuerdo a las Normas ASTM. 0172, previo
resultados de diseño de mezclas.

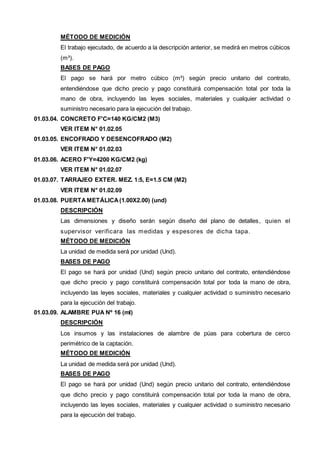

El trabajo ejecutado, de acuerdo a la descripción anterior, se medirá en metros cúbicos
(m³).
BASES DE PAGO
El pago se hará por metro cúbico (m³) según precio unitario del contrato,
01.03.04. CONCRETO F'C=140 KG/CM2 (M3)
01.03.05. ENCOFRADO Y DESENCOFRADO (M2)
01.03.06. ACERO F'Y=4200 KG/CM2 (kg)
01.03.07. TARRAJEO EXTER. MEZ. 1:5, E=1.5 CM (M2)
01.03.08. PUERTA METÁLICA (1.00X2.00) (und)
DESCRIPCIÓN
Las dimensiones y diseño serán según diseño del plano de detalles, quien el
supervisor verificara las medidas y espesores de dicha tapa.
BASES DE PAGO
01.03.09. ALAMBRE PUA Nº 16 (ml)
DESCRIPCIÓN
Los insumos y las instalaciones de alambre de púas para cobertura de cerco
perimétrico de la captación.
BASES DE PAGO

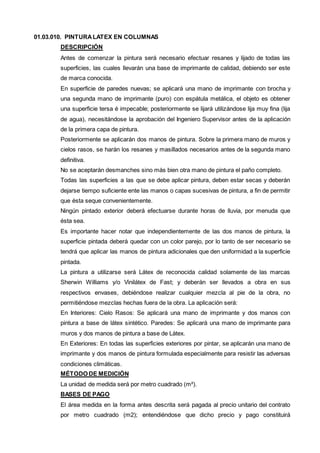

01.03.010. PINTURA LATEX EN COLUMNAS
DESCRIPCIÓN
Antes de comenzar la pintura será necesario efectuar resanes y lijado de todas las
superficies, las cuales llevarán una base de imprimante de calidad, debiendo ser este
de marca conocida.
En superficie de paredes nuevas; se aplicará una mano de imprimante con brocha y
una segunda mano de imprimante (puro) con espátula metálica, el objeto es obtener
una superficie tersa é impecable; posteriormente se lijará utilizándose lija muy fina (lija
de agua), necesitándose la aprobación del Ingeniero Supervisor antes de la aplicación
de la primera capa de pintura.
Posteriormente se aplicarán dos manos de pintura. Sobre la primera mano de muros y
cielos rasos, se harán los resanes y masillados necesarios antes de la segunda mano
definitiva.
No se aceptarán desmanches sino más bien otra mano de pintura el paño completo.
Todas las superficies a las que se debe aplicar pintura, deben estar secas y deberán
dejarse tiempo suficiente ente las manos o capas sucesivas de pintura, a fin de permitir
que ésta seque convenientemente.
Ningún pintado exterior deberá efectuarse durante horas de lluvia, por menuda que
ésta sea.
Es importante hacer notar que independientemente de las dos manos de pintura, la
superficie pintada deberá quedar con un color parejo, por lo tanto de ser necesario se
tendrá que aplicar las manos de pintura adicionales que den uniformidad a la superficie
pintada.
La pintura a utilizarse será Látex de reconocida calidad solamente de las marcas
Sherwin Williams y/o Vinilátex de Fast; y deberán ser llevados a obra en sus
respectivos envases, debiéndose realizar cualquier mezcla al pie de la obra, no
permitiéndose mezclas hechas fuera de la obra. La aplicación será:
En Interiores: Cielo Rasos: Se aplicará una mano de imprimante y dos manos con
pintura a base de látex sintético. Paredes: Se aplicará una mano de imprimante para
muros y dos manos de pintura a base de Látex.
En Exteriores: En todas las superficies exteriores por pintar, se aplicarán una mano de
imprimante y dos manos de pintura formulada especialmente para resistir las adversas
condiciones climáticas.
La unidad de medida será por metro cuadrado (m²).
BASES DE PAGO
El área medida en la forma antes descrita será pagada al precio unitario del contrato
por metro cuadrado (m2); entendiéndose que dicho precio y pago constituirá

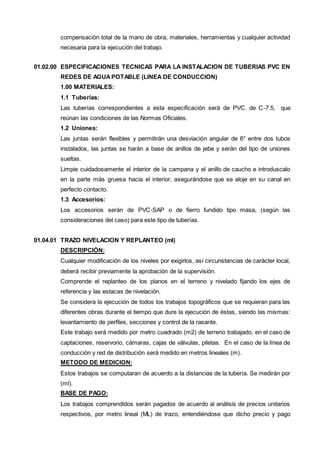

01.02.00 ESPECIFICACIONES TECNICAS PARA LA INSTALACION DE TUBERIAS PVC EN
REDES DE AGUA POTABLE (LINEA DE CONDUCCION)
1.00 MATERIALES:
1.1 Tuberías:
Las tuberías correspondientes a esta especificación será de PVC. de C-7.5, que
reúnan las condiciones de las Normas Oficiales.
1.2 Uniones:
Las juntas serán flexibles y permitirán una desviación angular de 6° entre dos tubos
instalados, las juntas se harán a base de anillos de jebe y serán del tipo de uniones
sueltas.
Limpie cuidadosamente el interior de la campana y el anillo de caucho e introduscalo
en la parte más gruesa hacia el interior, asegurándose que se aloje en su canal en
perfecto contacto.
1.3 Accesorios:
Los accesorios serán de PVC-SAP o de fierro fundido tipo masa, (según las
consideraciones del caso) para este tipo de tuberías.
01.04.01 TRAZO NIVELACION Y REPLANTEO (ml)
DESCRIPCIÓN:
Cualquier modificación de los niveles por exigirlos, así circunstancias de carácter local,
deberá recibir previamente la aprobación de la supervisión.
Comprende el replanteo de los planos en el terreno y nivelado fijando los ejes de
referencia y las estacas de nivelación.
Se considera la ejecución de todos los trabajos topográficos que se requieran para las
diferentes obras durante el tiempo que dure la ejecución de éstas, siendo las mismas:
levantamiento de perfiles, secciones y control de la rasante.
Este trabajo será medido por metro cuadrado (m2) de terreno trabajado, en el caso de
captaciones, reservorio, cámaras, cajas de válvulas, piletas. En el caso de la línea de
conducción y red de distribución será medido en metros lineales (m).
METODO DE MEDICION:
Estos trabajos se computaran de acuerdo a la distancias de la tubería. Se medirán por
(ml).
BASE DE PAGO:
respectivos, por metro lineal (ML) de trazo, entendiéndose que dicho precio y pago

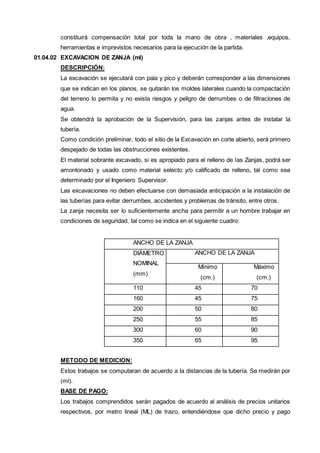

01.04.02 EXCAVACION DE ZANJA (ml)
DESCRIPCIÓN:
La excavación se ejecutará con pala y pico y deberán corresponder a las dimensiones
que se indican en los planos, se quitarán los moldes laterales cuando la compactación
del terreno lo permita y no exista riesgos y peligro de derrumbes o de filtraciones de
agua.
Se obtendrá la aprobación de la Supervisión, para las zanjas antes de instalar la
tubería.
Como condición preliminar, todo el sitio de la Excavación en corte abierto, será primero
despejado de todas las obstrucciones existentes.
El material sobrante excavado, si es apropiado para el relleno de las Zanjas, podrá ser
amontonado y usado como material selecto y/o calificado de relleno, tal como sea
determinado por el Ingeniero Supervisor.
Las excavaciones no deben efectuarse con demasiada anticipación a la instalación de
las tuberías para evitar derrumbes, accidentes y problemas de tránsito, entre otros.
La zanja necesita ser lo suficientemente ancha para permitir a un hombre trabajar en
condiciones de seguridad, tal como se indica en el siguiente cuadro:
ANCHO DE LA ZANJA
DIÁMETRO
NOMINAL
(mm)
ANCHO DE LA ZANJA
Mínimo
(cm.)
Máximo
(cm.)
110 45 70
160 45 75
200 50 80
250 55 85
300 60 90
350 65 95
METODO DE MEDICION:
(ml).
BASE DE PAGO:

01.04.03 REFINE, NIVELACION Y FONDOS PARA TUBERIA (ml)
DESCRIPCIÓN:
Para proceder a instalar las líneas de agua, las zanjas excavadas deberán estar
refinadas y niveladas. El refine consiste en el perfilamiento tanto de las paredes como
el fondo, teniendo especial cuidado de que no quede protuberancias rocosas que
hagan contacto con el cuerpo del tubo. La nivelación se efectuará en el fondo de la
zanja, con el tipo de cama de apoyo conveniente.
METODO DE MEDICION:
(ml).
BASE DE PAGO:
01.04.04 CAMA DE APOYO PARA TUBERIAS MENORES DE 6” (ml)
DESCRIPCIÓN:
Para proceder a instalar las líneas de agua, se debe colocar una cama de apoyo que
consiste en tierra de partículas pequeñas (para evitar rompimiento de la tubería), que
serán zarandeadas del mismo material de la excavación.
METODO DE MEDICION:
(ml).
BASE DE PAGO:
01.04.05 TUBERIA PVC SAP C-10, D=11/2” (ml)
DESCRIPCIÓN:
DE LA INSTALACION DE TUBERIAS .
INSTRUCCIONES GENERALES:
La tubería debería ser colocada en la zanja cuidadosamente trazada. Se eliminará toda
prominencia rocosa y se emparejará el fondo de una cama de arena o material suelto.
En terreno pantanoso o deleznable, es necesaria la colocación de un solado de
concreto antes de la arena o material suelto para apoyo de la tubería. En los cruces de

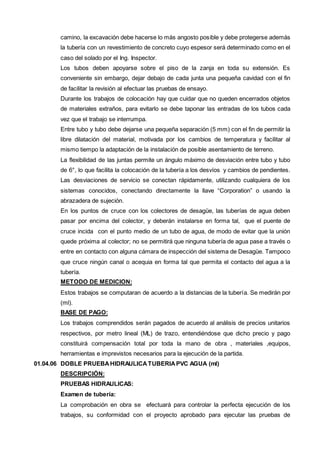

camino, la excavación debe hacerse lo más angosto posible y debe protegerse además
la tubería con un revestimiento de concreto cuyo espesor será determinado como en el
caso del solado por el Ing. Inspector.
Los tubos deben apoyarse sobre el piso de la zanja en toda su extensión. Es
conveniente sin embargo, dejar debajo de cada junta una pequeña cavidad con el fin
de facilitar la revisión al efectuar las pruebas de ensayo.
Durante los trabajos de colocación hay que cuidar que no queden encerrados objetos
de materiales extraños, para evitarlo se debe taponar las entradas de los tubos cada
vez que el trabajo se interrumpa.
Entre tubo y tubo debe dejarse una pequeña separación (5 mm) con el fin de permitir la
libre dilatación del material, motivada por los cambios de temperatura y facilitar al
mismo tiempo la adaptación de la instalación de posible asentamiento de terreno.
La flexibilidad de las juntas permite un ángulo máximo de desviación entre tubo y tubo
de 6°, lo que facilita la colocación de la tubería a los desvíos y cambios de pendientes.
Las desviaciones de servicio se conectan rápidamente, utilizando cualquiera de los
sistemas conocidos, conectando directamente la llave “Corporation” o usando la
abrazadera de sujeción.
En los puntos de cruce con los colectores de desagüe, las tuberías de agua deben
pasar por encima del colector, y deberán instalarse en forma tal, que el puente de
cruce incida con el punto medio de un tubo de agua, de modo de evitar que la unión
quede próxima al colector; no se permitirá que ninguna tubería de agua pase a través o
entre en contacto con alguna cámara de inspección del sistema de Desagüe. Tampoco
que cruce ningún canal o acequia en forma tal que permita el contacto del agua a la
tubería.
METODO DE MEDICION:
(ml).
BASE DE PAGO:
01.04.06 DOBLE PRUEBA HIDRAULICA TUBERIA PVC AGUA (ml)
DESCRIPCIÓN:
PRUEBAS HIDRAULICAS:
Examen de tubería:
La comprobación en obra se efectuará para controlar la perfecta ejecución de los
trabajos, su conformidad con el proyecto aprobado para ejecutar las pruebas de

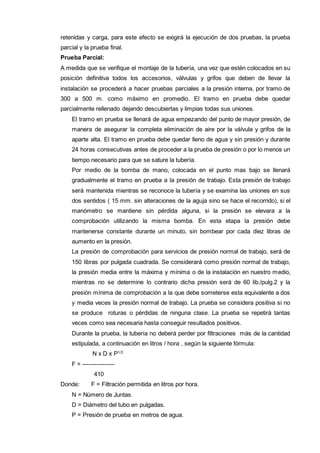

retenidas y carga, para este efecto se exigirá la ejecución de dos pruebas, la prueba
parcial y la prueba final.
Prueba Parcial:
A medida que se verifique el montaje de la tubería, una vez que estén colocados en su
posición definitiva todos los accesorios, válvulas y grifos que deben de llevar la
instalación se procederá a hacer pruebas parciales a la presión interna, por tramo de
300 a 500 m. como máximo en promedio. El tramo en prueba debe quedar
parcialmente rellenado dejando descubiertas y limpias todas sus uniones.
El tramo en prueba se llenará de agua empezando del punto de mayor presión, de
manera de asegurar la completa eliminación de aire por la válvula y grifos de la
aparte alta. El tramo en prueba debe quedar lleno de agua y sin presión y durante
24 horas consecutivas antes de proceder a la prueba de presión o por lo menos un
tiempo necesario para que se sature la tubería.
Por medio de la bomba de mano, colocada en el punto mas bajo se llenará
gradualmente el tramo en prueba a la presión de trabajo. Esta presión de trabajo
será mantenida mientras se reconoce la tubería y se examina las uniones en sus
dos sentidos ( 15 mm. sin alteraciones de la aguja sino se hace el recorrido), si el
manómetro se mantiene sin pérdida alguna, si la presión se elevara a la
comprobación utilizando la misma bomba. En esta etapa la presión debe
mantenerse constante durante un minuto, sin bombear por cada diez libras de
aumento en la presión.
La presión de comprobación para servicios de presión normal de trabajo, será de
150 libras por pulgada cuadrada. Se considerará como presión normal de trabajo,
la presión media entre la máxima y mínima o de la instalación en nuestro medio,
mientras no se determine lo contrario dicha presión será de 60 lib./pulg.2 y la
presión mínima de comprobación a la que debe someterse esta equivalente a dos
y media veces la presión normal de trabajo. La prueba se considera positiva si no
se produce roturas o pérdidas de ninguna clase. La prueba se repetirá tantas
veces como sea necesaria hasta conseguir resultados positivos.
Durante la prueba, la tubería no deberá perder por filtraciones más de la cantidad
estipulada, a continuación en litros / hora , según la siguiente fórmula:
N x D x P1/2
F = ----------------
410
Donde: F = Filtración permitida en litros por hora.
N = Número de Juntas.
D = Diámetro del tubo en pulgadas.
P = Presión de prueba en metros de agua.

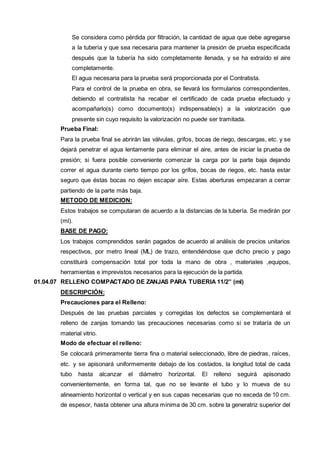

Se considera como pérdida por filtración, la cantidad de agua que debe agregarse
a la tubería y que sea necesaria para mantener la presión de prueba especificada
después que la tubería ha sido completamente llenada, y se ha extraído el aire
completamente.
El agua necesaria para la prueba será proporcionada por el Contratista.
Para el control de la prueba en obra, se llevará los formularios correspondientes,
debiendo el contratista ha recabar el certificado de cada prueba efectuado y
acompañarlo(s) como documento(s) indispensable(s) a la valorización que
presente sin cuyo requisito la valorización no puede ser tramitada.
Prueba Final:
Para la prueba final se abrirán las válvulas, grifos, bocas de riego, descargas, etc. y se
dejará penetrar el agua lentamente para eliminar el aire, antes de iniciar la prueba de
presión; si fuera posible conveniente comenzar la carga por la parte baja dejando
correr el agua durante cierto tiempo por los grifos, bocas de riegos, etc. hasta estar
seguro que éstas bocas no dejen escapar aíre. Estas aberturas empezaran a cerrar
partiendo de la parte más baja.
METODO DE MEDICION:
(ml).
BASE DE PAGO:
01.04.07 RELLENO COMPACTADO DE ZANJAS PARA TUBERIA 11/2” (ml)
DESCRIPCIÓN:
Precauciones para el Relleno:
Después de las pruebas parciales y corregidas los defectos se complementará el
relleno de zanjas tomando las precauciones necesarias como si se trataría de un
material vitrio.
Modo de efectuar el relleno:
Se colocará primeramente tierra fina o material seleccionado, libre de piedras, raíces,
etc. y se apisonará uniformemente debajo de los costados, la longitud total de cada
tubo hasta alcanzar el diámetro horizontal. El relleno seguirá apisonado
convenientemente, en forma tal, que no se levante el tubo y lo mueva de su
alineamiento horizontal o vertical y en sus capas necesarias que no exceda de 10 cm.
de espesor, hasta obtener una altura mínima de 30 cm. sobre la generatriz superior del

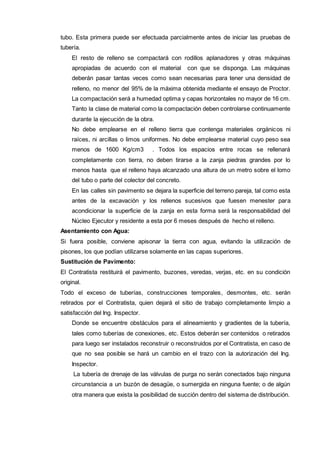

tubo. Esta primera puede ser efectuada parcialmente antes de iniciar las pruebas de
tubería.
El resto de relleno se compactará con rodillos aplanadores y otras máquinas
apropiadas de acuerdo con el material con que se disponga. Las máquinas
deberán pasar tantas veces como sean necesarias para tener una densidad de
relleno, no menor del 95% de la máxima obtenida mediante el ensayo de Proctor.
La compactación será a humedad optima y capas horizontales no mayor de 16 cm.
Tanto la clase de material como la compactación deben controlarse continuamente
durante la ejecución de la obra.
No debe emplearse en el relleno tierra que contenga materiales orgánicos ni
raíces, ni arcillas o limos uniformes. No debe emplearse material cuyo peso sea
menos de 1600 Kg/cm3 . Todos los espacios entre rocas se rellenará
completamente con tierra, no deben tirarse a la zanja piedras grandes por lo
menos hasta que el relleno haya alcanzado una altura de un metro sobre el lomo
del tubo o parte del colector del concreto.
En las calles sin pavimento se dejara la superficie del terreno pareja, tal como esta
antes de la excavación y los rellenos sucesivos que fuesen menester para
acondicionar la superficie de la zanja en esta forma será la responsabilidad del
Núcleo Ejecutor y residente a esta por 6 meses después de hecho el relleno.
Asentamiento con Agua:
Si fuera posible, conviene apisonar la tierra con agua, evitando la utilización de
pisones, los que podían utilizarse solamente en las capas superiores.
Sustitución de Pavimento:
El Contratista restituirá el pavimento, buzones, veredas, verjas, etc. en su condición
original.
Todo el exceso de tuberías, construcciones temporales, desmontes, etc. serán
retirados por el Contratista, quien dejará el sitio de trabajo completamente limpio a
satisfacción del Ing. Inspector.
Donde se encuentre obstáculos para el alineamiento y gradientes de la tubería,
tales como tuberías de conexiones, etc. Estos deberán ser contenidos o retirados
para luego ser instalados reconstruir o reconstruidos por el Contratista, en caso de
que no sea posible se hará un cambio en el trazo con la autorización del Ing.
Inspector.
La tubería de drenaje de las válvulas de purga no serán conectados bajo ninguna
circunstancia a un buzón de desagüe, o sumergida en ninguna fuente; o de algún
otra manera que exista la posibilidad de succión dentro del sistema de distribución.

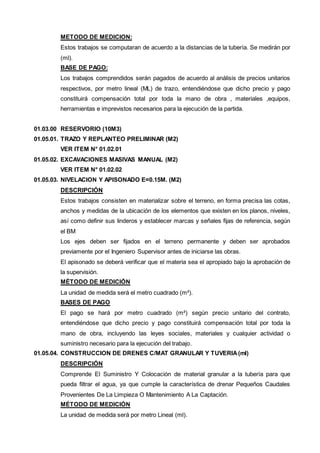

METODO DE MEDICION:
(ml).
BASE DE PAGO:
01.03.00 RESERVORIO (10M3)
01.05.01. TRAZO Y REPLANTEO PRELIMINAR (M2)
01.05.02. EXCAVACIONES MASIVAS MANUAL (M2)
01.05.03. NIVELACION Y APISONADO E=0.15M. (M2)
DESCRIPCIÓN
Estos trabajos consisten en materializar sobre el terreno, en forma precisa las cotas,
anchos y medidas de la ubicación de los elementos que existen en los planos, niveles,
así como definir sus linderos y establecer marcas y señales fijas de referencia, según
el BM
Los ejes deben ser fijados en el terreno permanente y deben ser aprobados
previamente por el Ingeniero Supervisor antes de iniciarse las obras.
El apisonado se deberá verificar que el materia sea el apropiado bajo la aprobación de
la supervisión.
La unidad de medida será el metro cuadrado (m²).
BASES DE PAGO
El pago se hará por metro cuadrado (m²) según precio unitario del contrato,
01.05.04. CONSTRUCCION DE DRENES C/MAT GRANULAR Y TUVERIA (ml)
DESCRIPCIÓN
Comprende El Suministro Y Colocación de material granular a la tubería para que
pueda filtrar el agua, ya que cumple la característica de drenar Pequeños Caudales
Provenientes De La Limpieza O Mantenimiento A La Captación.

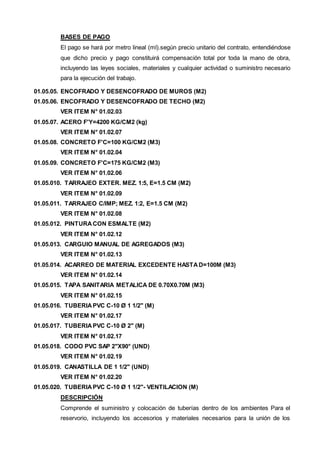

BASES DE PAGO
El pago se hará por metro lineal (ml).según precio unitario del contrato, entendiéndose
01.05.05. ENCOFRADO Y DESENCOFRADO DE MUROS (M2)
01.05.06. ENCOFRADO Y DESENCOFRADO DE TECHO (M2)
01.05.07. ACERO F'Y=4200 KG/CM2 (kg)
01.05.010. TARRAJEO EXTER. MEZ. 1:5, E=1.5 CM (M2)
01.05.011. TARRAJEO C/IMP; MEZ. 1:2, E=1.5 CM (M2)
01.05.012. PINTURA CON ESMALTE (M2)
01.05.013. CARGUIO MANUAL DE AGREGADOS (M3)
01.05.014. ACARREO DE MATERIAL EXCEDENTE HASTA D=100M (M3)
01.05.015. TAPA SANITARIA METALICA DE 0.70X0.70M (M3)
01.05.016. TUBERIA PVC C-10 Ø 1 1/2" (M)
01.05.017. TUBERIA PVC C-10 Ø 2" (M)
01.05.018. CODO PVC SAP 2"X90° (UND)
01.05.019. CANASTILLA DE 1 1/2" (UND)
01.05.020. TUBERIA PVC C-10 Ø 1 1/2"- VENTILACION (M)
DESCRIPCIÓN
Comprende el suministro y colocación de tuberías dentro de los ambientes Para el
reservorio, incluyendo los accesorios y materiales necesarios para la unión de los

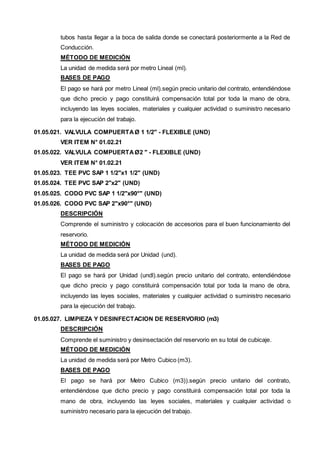

tubos hasta llegar a la boca de salida donde se conectará posteriormente a la Red de
Conducción.
BASES DE PAGO
El pago se hará por metro Lineal (ml).según precio unitario del contrato, entendiéndose
01.05.021. VALVULA COMPUERTA Ø 1 1/2" - FLEXIBLE (UND)
01.05.022. VALVULA COMPUERTA Ø2 " - FLEXIBLE (UND)
01.05.023. TEE PVC SAP 1 1/2"x1 1/2" (UND)
01.05.024. TEE PVC SAP 2"x2" (UND)
01.05.025. CODO PVC SAP 1 1/2"x90°" (UND)
01.05.026. CODO PVC SAP 2"x90°" (UND)
DESCRIPCIÓN
Comprende el suministro y colocación de accesorios para el buen funcionamiento del
reservorio.
BASES DE PAGO
El pago se hará por Unidad (undl).según precio unitario del contrato, entendiéndose
01.05.027. LIMPIEZA Y DESINFECTACION DE RESERVORIO (m3)
DESCRIPCIÓN
Comprende el suministro y desinsectación del reservorio en su total de cubicaje.
La unidad de medida será por Metro Cubico (m3).
BASES DE PAGO
El pago se hará por Metro Cubico (m3)).según precio unitario del contrato,

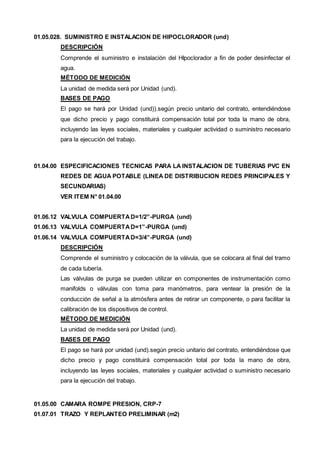

01.05.028. SUMINISTRO E INSTALACION DE HIPOCLORADOR (und)
DESCRIPCIÓN
Comprende el suministro e instalación del HIpoclorador a fin de poder desinfectar el
agua.
BASES DE PAGO
El pago se hará por Unidad (und)).según precio unitario del contrato, entendiéndose
01.04.00 ESPECIFICACIONES TECNICAS PARA LA INSTALACION DE TUBERIAS PVC EN
REDES DE AGUA POTABLE (LINEA DE DISTRIBUCION REDES PRINCIPALES Y
SECUNDARIAS)
01.06.12 VALVULA COMPUERTA D=1/2”-PURGA (und)
01.06.13 VALVULA COMPUERTA D=1”-PURGA (und)
01.06.14 VALVULA COMPUERTA D=3/4”-PURGA (und)
DESCRIPCIÓN
Comprende el suministro y colocación de la válvula, que se colocara al final del tramo
de cada tubería.
Las válvulas de purga se pueden utilizar en componentes de instrumentación como
manifolds o válvulas con toma para manómetros, para ventear la presión de la
conducción de señal a la atmósfera antes de retirar un componente, o para facilitar la
calibración de los dispositivos de control.
BASES DE PAGO
01.05.00 CAMARA ROMPE PRESION, CRP-7
01.07.01 TRAZO Y REPLANTEO PRELIMINAR (m2)

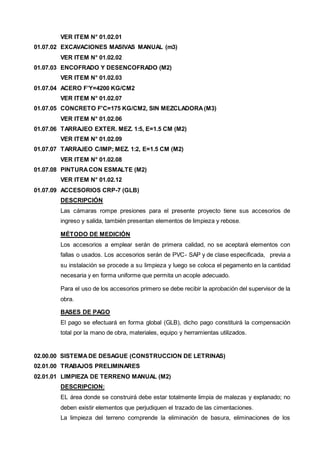

01.07.02 EXCAVACIONES MASIVAS MANUAL (m3)
01.07.03 ENCOFRADO Y DESENCOFRADO (M2)
01.07.04 ACERO F’Y=4200 KG/CM2
01.07.05 CONCRETO F'C=175 KG/CM2, SIN MEZCLADORA (M3)
01.07.06 TARRAJEO EXTER. MEZ. 1:5, E=1.5 CM (M2)
01.07.07 TARRAJEO C/IMP; MEZ. 1:2, E=1.5 CM (M2)
01.07.08 PINTURA CON ESMALTE (M2)
01.07.09 ACCESORIOS CRP-7 (GLB)
DESCRIPCIÓN
Las cámaras rompe presiones para el presente proyecto tiene sus accesorios de
ingreso y salida, también presentan elementos de limpieza y rebose.
Los accesorios a emplear serán de primera calidad, no se aceptará elementos con
fallas o usados. Los accesorios serán de PVC- SAP y de clase especificada, previa a
su instalación se procede a su limpieza y luego se coloca el pegamento en la cantidad
necesaria y en forma uniforme que permita un acople adecuado.
Para el uso de los accesorios primero se debe recibir la aprobación del supervisor de la
obra.
BASES DE PAGO
El pago se efectuará en forma global (GLB), dicho pago constituirá la compensación
total por la mano de obra, materiales, equipo y herramientas utilizados.
02.00.00 SISTEMA DE DESAGUE (CONSTRUCCION DE LETRINAS)
02.01.00 TRABAJOS PRELIMINARES
02.01.01 LIMPIEZA DE TERRENO MANUAL (M2)
DESCRIPCION:
EL área donde se construirá debe estar totalmente limpia de malezas y explanado; no
deben existir elementos que perjudiquen el trazado de las cimentaciones.
La limpieza del terreno comprende la eliminación de basura, eliminaciones de los

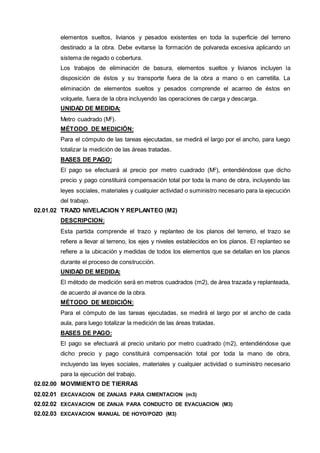

elementos sueltos, livianos y pesados existentes en toda la superficie del terreno
destinado a la obra. Debe evitarse la formación de polvareda excesiva aplicando un
sistema de regado o cobertura.
Los trabajos de eliminación de basura, elementos sueltos y livianos incluyen la
disposición de éstos y su transporte fuera de la obra a mano o en carretilla. La
eliminación de elementos sueltos y pesados comprende el acarreo de éstos en
volquete, fuera de la obra incluyendo las operaciones de carga y descarga.
UNIDAD DE MEDIDA:
Metro cuadrado (M2).
MÉTODO DE MEDICIÓN:
Para el cómputo de las tareas ejecutadas, se medirá el largo por el ancho, para luego
totalizar la medición de las áreas tratadas.
BASES DE PAGO:
El pago se efectuará al precio por metro cuadrado (M2), entendiéndose que dicho
precio y pago constituirá compensación total por toda la mano de obra, incluyendo las
leyes sociales, materiales y cualquier actividad o suministro necesario para la ejecución
del trabajo.
02.01.02 TRAZO NIVELACION Y REPLANTEO (M2)
DESCRIPCION:
Esta partida comprende el trazo y replanteo de los planos del terreno, el trazo se
refiere a llevar al terreno, los ejes y niveles establecidos en los planos. El replanteo se
refiere a la ubicación y medidas de todos los elementos que se detallan en los planos
durante el proceso de construcción.
UNIDAD DE MEDIDA:
El método de medición será en metros cuadrados (m2), de área trazada y replanteada,
de acuerdo al avance de la obra.
Para el cómputo de las tareas ejecutadas, se medirá el largo por el ancho de cada
aula, para luego totalizar la medición de las áreas tratadas.
BASES DE PAGO:
El pago se efectuará al precio unitario por metro cuadrado (m2), entendiéndose que
02.02.00 MOVIMIENTO DE TIERRAS
02.02.01 EXCAVACION DE ZANJAS PARA CIMENTACION (m3)
02.02.02 EXCAVACION DE ZANJA PARA CONDUCTO DE EVACUACION (M3)
02.02.03 EXCAVACION MANUAL DE HOYO/POZO (M3)

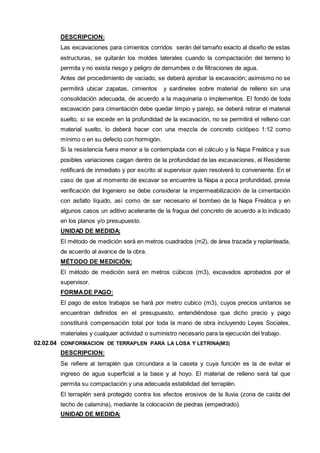

DESCRIPCION:
Las excavaciones para cimientos corridos serán del tamaño exacto al diseño de estas
estructuras, se quitarán los moldes laterales cuando la compactación del terreno lo
permita y no exista riesgo y peligro de derrumbes o de filtraciones de agua.
Antes del procedimiento de vaciado, se deberá aprobar la excavación; asimismo no se
permitirá ubicar zapatas, cimientos y sardineles sobre material de relleno sin una
consolidación adecuada, de acuerdo a la maquinaria o implementos. El fondo de toda
excavación para cimentación debe quedar limpio y parejo, se deberá retirar el material
suelto, si se excede en la profundidad de la excavación, no se permitirá el relleno con
material suelto, lo deberá hacer con una mezcla de concreto ciclópeo 1:12 como
mínimo o en su defecto con hormigón.
Si la resistencia fuera menor a la contemplada con el cálculo y la Napa Freática y sus
posibles variaciones caigan dentro de la profundidad de las excavaciones, el Residente
notificará de inmediato y por escrito al supervisor quien resolverá lo conveniente. En el
caso de que al momento de excavar se encuentre la Napa a poca profundidad, previa
verificación del Ingeniero se debe considerar la impermeabilización de la cimentación
con asfalto líquido, así como de ser necesario el bombeo de la Napa Freática y en
algunos casos un aditivo acelerante de la fragua del concreto de acuerdo a lo indicado
en los planos y/o presupuesto.
UNIDAD DE MEDIDA:
El método de medición será en metros cuadrados (m2), de área trazada y replanteada,
de acuerdo al avance de la obra.
El método de medición será en metros cúbicos (m3), excavados aprobados por el
supervisor.
FORMA DE PAGO:
El pago de estos trabajos se hará por metro cubico (m3), cuyos precios unitarios se
encuentran definidos en el presupuesto, entendiéndose que dicho precio y pago
constituirá compensación total por toda la mano de obra incluyendo Leyes Sociales,
02.02.04 CONFORMACION DE TERRAPLEN PARA LA LOSA Y LETRINA(M3)
DESCRIPCION:
Se refiere al terraplén que circundara a la caseta y cuya función es la de evitar el
ingreso de agua superficial a la base y al hoyo. El material de relleno será tal que
permita su compactación y una adecuada estabilidad del terraplén.
El terraplén será protegido contra los efectos erosivos de la lluvia (zona de caída del
techo de calamina), mediante la colocación de piedras (empedrado).
UNIDAD DE MEDIDA:

El método de medición será en metros cubicos (m3), de área trazada y replanteada, de
acuerdo al avance de la obra.
El método de medición será en metros cúbicos (m3), excavados aprobados por el
supervisor.
FORMA DE PAGO:
El pago de estos trabajos se hará por metro cubico (m3), cuyos precios unitarios se
encuentran definidos en el presupuesto, entendiéndose que dicho precio y pago
02.03.00 CASETA
02.03.01 CIMIENTO CORRIDO C: H = 1:10 + 30% P.G. max. 8 (m3)
DESCRIPCION:
La colocación del cimiento, con mezcla cemento: hormigón = 1:10, mas un 30 % de
piedra grande embebida uniformemente en la mezcla, el vaciado del cimiento se hará
en las zanjas ya excavadas.
UNIDAD DE MEDIDA:
Metro cuadrado (m3).
El Volumen del cimiento será la correspondiente a la capacidad comprendida entre el
fondo de la Zanja y cara superior del Cimiento.
FORMA DE PAGO:
El pago se efectuará a precio unitario por metro cúbico(m3) colocado cumpliendo con
las especificaciones que se indique, entendiéndose que dicho precio y pago constituirá
02.03.02 SOBRECIMIENTO DE CONCRETO C:H = 1:8 + 25% P.M. max. 6” (m3)
DESCRIPCION:
La colocación del sobre cimiento, con mezcla cemento: hormigón = 1:8, más un 25 %
de piedra mediana embebida uniformemente en la mezcla, El vaciado del cimiento se
hará en los encofrados hechos para este efecto.
UNIDAD DE MEDIDA:
Metro cuadrado (m3)
El Volumen del cimiento será la correspondiente a la capacidad comprendida entre el
fondo del cimiento y cara superior del sobre cimiento.
FORMA DE PAGO:

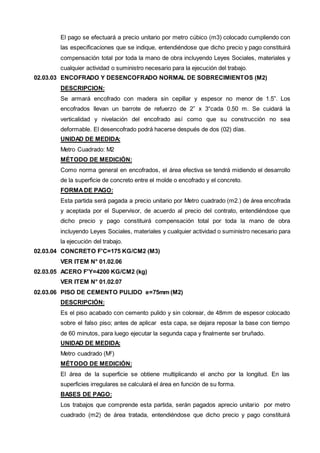

El pago se efectuará a precio unitario por metro cúbico (m3) colocado cumpliendo con
las especificaciones que se indique, entendiéndose que dicho precio y pago constituirá
02.03.03 ENCOFRADO Y DESENCOFRADO NORMAL DE SOBRECIMIENTOS (M2)
DESCRIPCION:
Se armará encofrado con madera sin cepillar y espesor no menor de 1.5”. Los
encofrados llevan un barrote de refuerzo de 2” x 3“cada 0.50 m. Se cuidará la
verticalidad y nivelación del encofrado así como que su construcción no sea
deformable. El desencofrado podrá hacerse después de dos (02) días.
UNIDAD DE MEDIDA:
Metro Cuadrado: M2
Como norma general en encofrados, el área efectiva se tendrá midiendo el desarrollo
de la superficie de concreto entre el molde o encofrado y el concreto.
FORMA DE PAGO:
Esta partida será pagada a precio unitario por Metro cuadrado (m2.) de área encofrada
y aceptada por el Supervisor, de acuerdo al precio del contrato, entendiéndose que
dicho precio y pago constituirá compensación total por toda la mano de obra
incluyendo Leyes Sociales, materiales y cualquier actividad o suministro necesario para
la ejecución del trabajo.
02.03.04 CONCRETO F'C=175 KG/CM2 (M3)
02.03.05 ACERO F'Y=4200 KG/CM2 (kg)
02.03.06 PISO DE CEMENTO PULIDO e=75mm (M2)
DESCRIPCIÓN:
Es el piso acabado con cemento pulido y sin colorear, de 48mm de espesor colocado
sobre el falso piso; antes de aplicar esta capa, se dejara reposar la base con tiempo
de 60 minutos, para luego ejecutar la segunda capa y finalmente ser bruñado.
UNIDAD DE MEDIDA:
Metro cuadrado (M2)
El área de la superficie se obtiene multiplicando el ancho por la longitud. En las
superficies irregulares se calculará el área en función de su forma.
BASES DE PAGO:
Los trabajos que comprende esta partida, serán pagados aprecio unitario por metro
cuadrado (m2) de área tratada, entendiéndose que dicho precio y pago constituirá

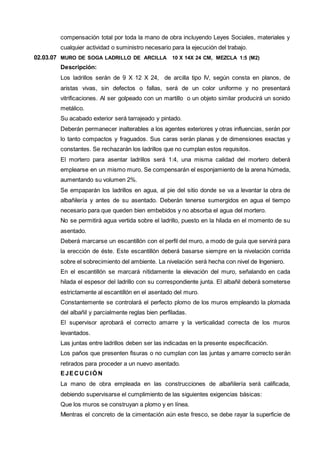

02.03.07 MURO DE SOGA LADRILLO DE ARCILLA 10 X 14X 24 CM, MEZCLA 1:5 (M2)
Descripción:
Los ladrillos serán de 9 X 12 X 24, de arcilla tipo IV, según consta en planos, de
aristas vivas, sin defectos o fallas, será de un color uniforme y no presentará
vitrificaciones. Al ser golpeado con un martillo o un objeto similar producirá un sonido
metálico.
Su acabado exterior será tarrajeado y pintado.
Deberán permanecer inalterables a los agentes exteriores y otras influencias, serán por
lo tanto compactos y fraguados. Sus caras serán planas y de dimensiones exactas y
constantes. Se rechazarán los ladrillos que no cumplan estos requisitos.
El mortero para asentar ladrillos será 1:4, una misma calidad del mortero deberá
emplearse en un mismo muro. Se compensarán el esponjamiento de la arena húmeda,
aumentando su volumen 2%.
Se empaparán los ladrillos en agua, al pie del sitio donde se va a levantar la obra de
albañilería y antes de su asentado. Deberán tenerse sumergidos en agua el tiempo
necesario para que queden bien embebidos y no absorba el agua del mortero.
No se permitirá agua vertida sobre el ladrillo, puesto en la hilada en el momento de su
asentado.
Deberá marcarse un escantillón con el perfil del muro, a modo de guía que servirá para
la erección de éste. Este escantillón deberá basarse siempre en la nivelación corrida
sobre el sobrecimiento del ambiente. La nivelación será hecha con nivel de Ingeniero.
En el escantillón se marcará nítidamente la elevación del muro, señalando en cada
hilada el espesor del ladrillo con su correspondiente junta. El albañil deberá someterse
estrictamente al escantillón en el asentado del muro.
Constantemente se controlará el perfecto plomo de los muros empleando la plomada
del albañil y parcialmente reglas bien perfiladas.
El supervisor aprobará el correcto amarre y la verticalidad correcta de los muros
levantados.
Las juntas entre ladrillos deben ser las indicadas en la presente especificación.
Los paños que presenten fisuras o no cumplan con las juntas y amarre correcto serán
retirados para proceder a un nuevo asentado.
EJECUCIÓN
La mano de obra empleada en las construcciones de albañilería será calificada,
debiendo supervisarse el cumplimiento de las siguientes exigencias básicas:
Que los muros se construyan a plomo y en línea.
Mientras el concreto de la cimentación aún este fresco, se debe rayar la superficie de

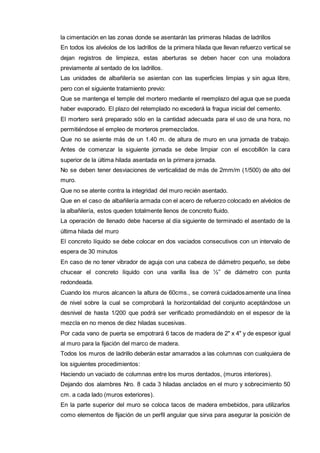

la cimentación en las zonas donde se asentarán las primeras hiladas de ladrillos
En todos los alvéolos de los ladrillos de la primera hilada que llevan refuerzo vertical se
dejan registros de limpieza, estas aberturas se deben hacer con una moladora
previamente al sentado de los ladrillos.
Las unidades de albañilería se asientan con las superficies limpias y sin agua libre,
pero con el siguiente tratamiento previo:
Que se mantenga el temple del mortero mediante el reemplazo del agua que se pueda
haber evaporado. El plazo del retemplado no excederá la fragua inicial del cemento.
El mortero será preparado sólo en la cantidad adecuada para el uso de una hora, no
permitiéndose el empleo de morteros premezclados.
Que no se asiente más de un 1.40 m. de altura de muro en una jornada de trabajo.
Antes de comenzar la siguiente jornada se debe limpiar con el escobillón la cara
superior de la última hilada asentada en la primera jornada.
No se deben tener desviaciones de verticalidad de más de 2mm/m (1/500) de alto del
muro.
Que no se atente contra la integridad del muro recién asentado.
Que en el caso de albañilería armada con el acero de refuerzo colocado en alvéolos de
la albañilería, estos queden totalmente llenos de concreto fluido.
La operación de llenado debe hacerse al día siguiente de terminado el asentado de la
última hilada del muro
El concreto líquido se debe colocar en dos vaciados consecutivos con un intervalo de
espera de 30 minutos
En caso de no tener vibrador de aguja con una cabeza de diámetro pequeño, se debe
chucear el concreto líquido con una varilla lisa de ½” de diámetro con punta
redondeada.
Cuando los muros alcancen la altura de 60cms., se correrá cuidadosamente una línea
de nivel sobre la cual se comprobará la horizontalidad del conjunto aceptándose un
desnivel de hasta 1/200 que podrá ser verificado promediándolo en el espesor de la
mezcla en no menos de diez hiladas sucesivas.
Por cada vano de puerta se empotrará 6 tacos de madera de 2" x 4" y de espesor igual
al muro para la fijación del marco de madera.
Todos los muros de ladrillo deberán estar amarrados a las columnas con cualquiera de
los siguientes procedimientos:
Haciendo un vaciado de columnas entre los muros dentados, (muros interiores).
Dejando dos alambres Nro. 8 cada 3 hiladas anclados en el muro y sobrecimiento 50
cm. a cada lado (muros exteriores).
En la parte superior del muro se coloca tacos de madera embebidos, para utilizarlos
como elementos de fijación de un perfil angular que sirva para asegurar la posición de

las ventanas.

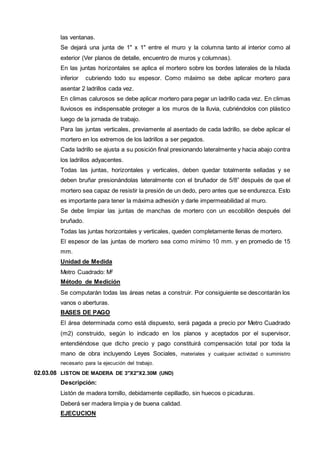

Se dejará una junta de 1" x 1" entre el muro y la columna tanto al interior como al
exterior (Ver planos de detalle, encuentro de muros y columnas).
En las juntas horizontales se aplica el mortero sobre los bordes laterales de la hilada
inferior cubriendo todo su espesor. Como máximo se debe aplicar mortero para
asentar 2 ladrillos cada vez.
En climas calurosos se debe aplicar mortero para pegar un ladrillo cada vez. En climas
lluviosos es indispensable proteger a los muros de la lluvia, cubriéndolos con plástico
luego de la jornada de trabajo.
Para las juntas verticales, previamente al asentado de cada ladrillo, se debe aplicar el
mortero en los extremos de los ladrillos a ser pegados.
Cada ladrillo se ajusta a su posición final presionando lateralmente y hacia abajo contra
los ladrillos adyacentes.
Todas las juntas, horizontales y verticales, deben quedar totalmente selladas y se
deben bruñar presionándolas lateralmente con el bruñador de 5/8” después de que el
mortero sea capaz de resistir la presión de un dedo, pero antes que se endurezca. Esto
es importante para tener la máxima adhesión y darle impermeabilidad al muro.
Se debe limpiar las juntas de manchas de mortero con un escobillón después del
bruñado.
Todas las juntas horizontales y verticales, queden completamente llenas de mortero.
El espesor de las juntas de mortero sea como mínimo 10 mm. y en promedio de 15
mm.
Unidad de Medida
Metro Cuadrado: M2
Método de Medición
Se computarán todas las áreas netas a construir. Por consiguiente se descontarán los
vanos o aberturas.
BASES DE PAGO
El área determinada como está dispuesto, será pagada a precio por Metro Cuadrado
(m2) construido, según lo indicado en los planos y aceptados por el supervisor,
mano de obra incluyendo Leyes Sociales, materiales y cualquier actividad o suministro
necesario para la ejecución del trabajo.
02.03.08 LISTON DE MADERA DE 3"X2"X2.30M (UND)
Descripción:
Listón de madera tornillo, debidamente cepilladlo, sin huecos o picaduras.
Deberá ser madera limpia y de buena calidad.
EJECUCION

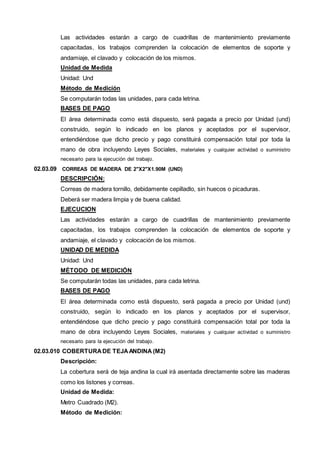

Las actividades estarán a cargo de cuadrillas de mantenimiento previamente
capacitadas, los trabajos comprenden la colocación de elementos de soporte y
andamiaje, el clavado y colocación de los mismos.
Unidad de Medida
Unidad: Und
Método de Medición
Se computarán todas las unidades, para cada letrina.
BASES DE PAGO
El área determinada como está dispuesto, será pagada a precio por Unidad (und)
construido, según lo indicado en los planos y aceptados por el supervisor,
02.03.09 CORREAS DE MADERA DE 2"X2"X1.90M (UND)
DESCRIPCIÓN:
Correas de madera tornillo, debidamente cepilladlo, sin huecos o picaduras.
Deberá ser madera limpia y de buena calidad.
EJECUCION
Las actividades estarán a cargo de cuadrillas de mantenimiento previamente
capacitadas, los trabajos comprenden la colocación de elementos de soporte y
andamiaje, el clavado y colocación de los mismos.
UNIDAD DE MEDIDA
Unidad: Und
Se computarán todas las unidades, para cada letrina.
BASES DE PAGO
El área determinada como está dispuesto, será pagada a precio por Unidad (und)
construido, según lo indicado en los planos y aceptados por el supervisor,
02.03.010 COBERTURA DE TEJA ANDINA (M2)
Descripción:
La cobertura será de teja andina la cual irá asentada directamente sobre las maderas
como los listones y correas.
Unidad de Medida:
Metro Cuadrado (M2).
Método de Medición:

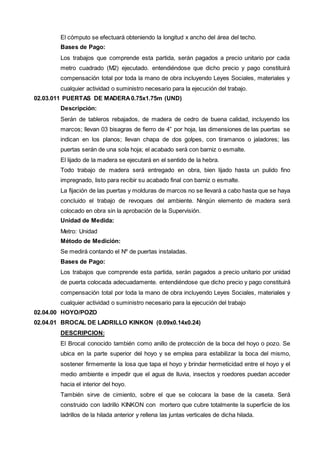

El cómputo se efectuará obteniendo la longitud x ancho del área del techo.
Bases de Pago:
Los trabajos que comprende esta partida, serán pagados a precio unitario por cada
metro cuadrado (M2) ejecutado. entendiéndose que dicho precio y pago constituirá
02.03.011 PUERTAS DE MADERA 0.75x1.75m (UND)
Descripción:
Serán de tableros rebajados, de madera de cedro de buena calidad, incluyendo los
marcos; llevan 03 bisagras de fierro de 4” por hoja, las dimensiones de las puertas se
indican en los planos; llevan chapa de dos golpes, con tiramanos o jaladores; las
puertas serán de una sola hoja; el acabado será con barniz o esmalte.
El lijado de la madera se ejecutará en el sentido de la hebra.
Todo trabajo de madera será entregado en obra, bien lijado hasta un pulido fino
impregnado, listo para recibir su acabado final con barniz o esmalte.
La fijación de las puertas y molduras de marcos no se llevará a cabo hasta que se haya
concluido el trabajo de revoques del ambiente. Ningún elemento de madera será
colocado en obra sin la aprobación de la Supervisión.
Unidad de Medida:
Metro: Unidad
Método de Medición:
Se medirá contando el Nº de puertas instaladas.
Bases de Pago:
Los trabajos que comprende esta partida, serán pagados a precio unitario por unidad
de puerta colocada adecuadamente. entendiéndose que dicho precio y pago constituirá
cualquier actividad o suministro necesario para la ejecución del trabajo
02.04.00 HOYO/POZO
02.04.01 BROCAL DE LADRILLO KINKON (0.09x0.14x0.24)
DESCRIPCION:
El Brocal conocido también como anillo de protección de la boca del hoyo o pozo. Se
ubica en la parte superior del hoyo y se emplea para estabilizar la boca del mismo,
sostener firmemente la losa que tapa el hoyo y brindar hermeticidad entre el hoyo y el
medio ambiente e impedir que el agua de lluvia, insectos y roedores puedan acceder
hacia el interior del hoyo.
También sirve de cimiento, sobre el que se colocara la base de la caseta. Será
construido con ladrillo KINKON con mortero que cubre totalmente la superficie de los
ladrillos de la hilada anterior y rellena las juntas verticales de dicha hilada.

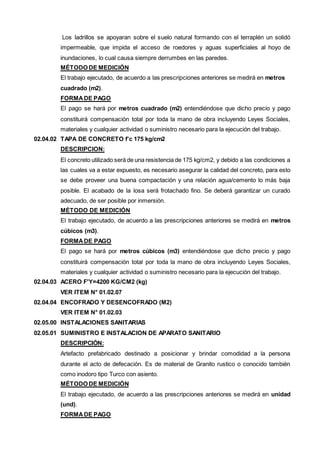

Los ladrillos se apoyaran sobre el suelo natural formando con el terraplén un solidó
impermeable, que impida el acceso de roedores y aguas superficiales al hoyo de
inundaciones, lo cual causa siempre derrumbes en las paredes.
El trabajo ejecutado, de acuerdo a las prescripciones anteriores se medirá en metros
cuadrado (m2).
FORMA DE PAGO
El pago se hará por metros cuadrado (m2) entendiéndose que dicho precio y pago
02.04.02 TAPA DE CONCRETO f’c 175 kg/cm2
DESCRIPCION:
El concreto utilizado será de una resistencia de 175 kg/cm2, y debido a las condiciones a
las cuales va a estar expuesto, es necesario asegurar la calidad del concreto, para esto
se debe proveer una buena compactación y una relación agua/cemento lo más baja
posible. El acabado de la losa será frotachado fino. Se deberá garantizar un curado
adecuado, de ser posible por inmersión.
El trabajo ejecutado, de acuerdo a las prescripciones anteriores se medirá en metros
cúbicos (m3).
FORMA DE PAGO
El pago se hará por metros cúbicos (m3) entendiéndose que dicho precio y pago
02.04.03 ACERO F'Y=4200 KG/CM2 (kg)
02.04.04 ENCOFRADO Y DESENCOFRADO (M2)
02.05.00 INSTALACIONES SANITARIAS
02.05.01 SUMINISTRO E INSTALACION DE APARATO SANITARIO
DESCRIPCIÓN:
Artefacto prefabricado destinado a posicionar y brindar comodidad a la persona
durante el acto de defecación. Es de material de Granito rustico o conocido también
como inodoro tipo Turco con asiento.
El trabajo ejecutado, de acuerdo a las prescripciones anteriores se medirá en unidad
(und).
FORMA DE PAGO

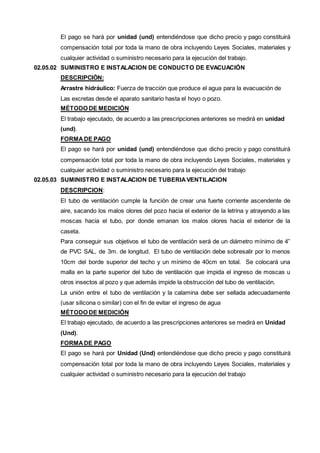

El pago se hará por unidad (und) entendiéndose que dicho precio y pago constituirá
02.05.02 SUMINISTRO E INSTALACION DE CONDUCTO DE EVACUACIÓN
DESCRIPCIÓN:
Arrastre hidráulico: Fuerza de tracción que produce el agua para la evacuación de
Las excretas desde el aparato sanitario hasta el hoyo o pozo.
El trabajo ejecutado, de acuerdo a las prescripciones anteriores se medirá en unidad
(und).
FORMA DE PAGO
El pago se hará por unidad (und) entendiéndose que dicho precio y pago constituirá
02.05.03 SUMINISTRO E INSTALACION DE TUBERIA VENTILACION
DESCRIPCION:
El tubo de ventilación cumple la función de crear una fuerte corriente ascendente de
aire, sacando los malos olores del pozo hacia el exterior de la letrina y atrayendo a las
moscas hacia el tubo, por donde emanan los malos olores hacia el exterior de la
caseta.
Para conseguir sus objetivos el tubo de ventilación será de un diámetro mínimo de 4”
de PVC SAL, de 3m. de longitud. El tubo de ventilación debe sobresalir por lo menos
10cm del borde superior del techo y un mínimo de 40cm en total. Se colocará una
malla en la parte superior del tubo de ventilación que impida el ingreso de moscas u
otros insectos al pozo y que además impide la obstrucción del tubo de ventilación.
La unión entre el tubo de ventilación y la calamina debe ser sellada adecuadamente
(usar silicona o similar) con el fin de evitar el ingreso de agua
El trabajo ejecutado, de acuerdo a las prescripciones anteriores se medirá en Unidad
(Und).
FORMA DE PAGO
El pago se hará por Unidad (Und) entendiéndose que dicho precio y pago constituirá

DESCONSOLIDADO DE GASTOS GENERALES

RELACION DE INSUMOS REQUERIDOS

ANÁLISIS Y EVALUACION DE RIESGOS.
En esta sección, se realiza la identificación de posibles accidentes y emergencias incluyendo
riesgos que podrían generarse durante las fases de ejecución y operación del proyecto
“CONSTRUCCION DEL SISTEMA DE AGUA POTABLE DEL ANEXO CABRILLAS, DISTRITO
DE PARCOY - PATAZ – LA LIBERTAD” para que una vez identificados y evaluados, plantear
medidas adecuadas, diseñadas para responder en forma inmediata y eficaz ante una situación de
emergencia.
CONCEPTO DEL ANÁLISIS DE RIESGOS
El análisis o evaluación de riesgos se define como el proceso de estimar la probabilidad de que
ocurra un acontecimiento y la magnitud probable de efectos adversos - en la seguridad, salud,
medio ambiente y/o bienestar público - durante un lapso especifico; determinado en este caso
por el periodo de ejecución y operación del proyecto.
Para una adecuada evaluación se debe considerar esencialmente la naturaleza del riesgo, su
facilidad de acceso o vía de contacto (posibilidad de exposición), las características del sector y/o
población expuesta (receptor), la posibilidad de que ocurra y la magnitud de exposición y sus
consecuencias, para de esta manera definir medidas adecuadas que permitan minimizar los
impactos que se puedan generar.
Para comprender a cabalidad el concepto de RIESGO dentro de las actividades operativas, se
debe considerar que el riesgo, siempre lleva implícita la posibilidad de una pérdida, daño o lesión.
Todo riesgo se encuentra íntimamente relacionado con el PELIGRO o condición que incrementa
la posibilidad de efectos negativos de un evento sobre la salud, seguridad y medio ambiente.
En todas las actividades realizadas dentro o fuera del entorno laboral, desde un enfoque genérico
o específico, están implícitos los riesgos. Simplemente porque el realizarlas conlleva la exposición
de esos elementos o factores de incidentes. La disposición de esos elementos puede significar
una condición de mayor o menor riesgo.
En forma genérica, dentro de las actividades del ambiente de trabajo, se deben considerar
principalmente los siguientes factores de riesgo:
FACTORES MATERIALES O TECNOLÓGICOS.- Dentro de los que se encuentra la operación
misma del sistema, los agentes físicos, químicos y biológicos que se manejan en operaciones
rutinarias y especiales.
FACTORES HUMANOS. - Son consecuencia de carácter fisiológicos, psíquicos y psicológicos
resultantes de la exposición prolongada a condiciones adversas en el entorno del trabajo.
FACTORES SOCIALES.- Que incluyen aspectos políticos, económicos y organizativos.
FACTORES EXTERNOS.- Fuerza de la naturaleza que escapan al control humano.
Al realizar la tarea de identificación de la presencia y naturaleza de los riesgos, se debe entender
que el proceso no termina en la confección de la lista de riesgos, sino que continúa con la
evaluación permanente y la aplicación dinámica del control por medio de técnicas de prevención,
eliminación de condiciones de peligro y mitigación de impacto.

MÉTODOS DE EVALUACIÓN DE RIESGOS
Los riesgos de trabajo, y en general los riesgos inherentes a los procesos industriales, han sido
estudiados a través de múltiples etapas técnicas que van desde el análisis basado en la intuición,
experiencia y aplicación de métodos de observación directa hasta técnicas altamente sofisticadas.
Un método efectivo para la evaluación de riesgos consiste inicialmente en la identificación de la
fuente del riesgo, seguidamente se determina el probable receptor del riesgo para luego estimar
su dimensión (calculado en base a la probabilidad de que ocurra, el grado de exposición y las
consecuencias del riesgo).
Procesos Básicos de Evaluación de Riesgos
Paso 1 Paso 2 Paso 3 Paso 4
Identificación
de Riesgos
Determinación
del receptor
Estimación de
la Dimensión
del riesgo
Control de
riesgos
PASO 1: Identificación del Riesgo.
La identificación del riesgo se basa principalmente en datos históricos y estimaciones de acuerdo
al tipo de actividades que se desarrollarán durante la ejecución y operación del proyecto.
El realizar una adecuada identificación de todos los riesgos que puedan surgir durante la
implementación del proyecto es esencial para poder desarrollar un plan de contingencias eficiente
y acorde al tipo de proyecto. En ese sentido se han identificado como riesgos probables
emergentes de las actividades de ejecución y operación del proyecto los siguientes:
TIPO DE RIESGOS IDENTIFICADOS
RIESGO CARACTERISTICAS
Lesiones corporales Lesiones, golpes, caídas, quemaduras, cortaduras, etc.,
ocasionadas durante la realización de las actividades del
proyecto.
Accidentes vehiculares Accidentes ocasionados por los vehículos que realizaran el
transporte de los materiales y personal.
Incendios, fugas,
explosiones.
Fugas de producto, incendios o explosiones durante la
fase de operación del proyecto.
PASO 2: Determinación del Receptor.
El receptor del riesgo corresponde al agente expuesto directa o indirectamente y que es
susceptible a sufrir la consecuencia del riesgo. Los principales receptores en este caso son el ser
humano y el ecosistema.
La finalidad de la determinación del agente receptor del riesgo, determina las prioridades del plan
de contingencias en función de la dimensión del riesgo. Los posibles receptores de los riesgos
identificados se presentan en la siguiente tabla:

RECEPTORES DEL RIESGO
Tipo de Riesgo Receptor
Lesiones Corporales Personal de construcción en general.
Accidentes Vehiculares Personal de construcción, pobladores de los alrededores
del proyecto
Incendios, fugas,
explosiones
Personal en general, pobladores cercanos al área.
PASO 3: DIMENSIÓN DEL RIESGO (DR)
El calculo de la dimensión del riesgo se deriva del producto de la probabilidad (P) por la
exposición (E) por la consecuencia (C); de cada uno de los riesgos identificados, la misma que se
expresa en la siguiente ecuación que corresponde al modelo de Kaplan-Garrik, modificado por
PEMEX : 1
DR= P x E x C
Probabilidad (P) se entiende como la posibilidad de que el riesgo se manifieste en cualquier
momento. En la siguiente tabla se presentan valores cuantitativos para la probabilidad con el fin
de poder determinar la dimensión de los riesgos
Exposición (E) se entiende como el proceso mediante el cual un organismo entra en contacto
con un peligro; la exposición o acceso es lo que cubre la brecha entre el peligro y el riesgo. En la
tabla que sigue se presentan valores cuantitativos para cada tipo de exposición con el fin de
poder determinar la dimensión de los riesgos

Consecuencias (C), representa otro factor importante para evaluar la dimensión del riesgo,
se refiere al grado de efecto sobre el receptor al manifestarse el riesgo. En la tabla VI-2.4. se
presentan valores cuantitativos para cada tipo de consecuencia con el fin de determinar la
dimensión del riesgo
Una vez determinados los valores cuantitativos de cada factor se procede a estimar la dimensión
del riesgo en base a los valores establecidos para cada tipo de riesgo identificado.
El valor cuantitativo obtenido del cálculo de la dimensión del riesgo en base a los valores
asignados para la probabilidad, exposición y consecuencia de cada riesgo identificado determinan
las prioridades de atención para evitar que dichos riesgos se manifiesten durante la fase de
ejecución y operación del proyecto.
La siguiente tabla presenta valores de dimensión de riesgo y su interpretación que permita
establecer prioridades de acción.

CUANTIFICACIÓN DE LA DIMENSIÓN DE RIESGOS DEL PROYECTO “ CONSTRUCCION
DEL SISTEMA DE AGUA POTABLE DEL ANEXO CABRILLAS PARCOY PATAZ”
Una vez identificados los riesgos que se pueden presentar durante la ejecución del proyecto e
identificados los receptores del riesgo, se procede a la estimación cuantitativa del riesgo, con la
finalidad de establecer prioridades de control, así mismo se elabora el plan de contingencias
haciendo mayor énfasis en los riesgos cuya probabilidad de ocurrencia es mayor.
DIMENSIÓN DE RIESGO
RIESGOS PROBABILIDAD
(P)
EXPOSICION
(E)
CONSECUENCIAS
(C)
DIMENSION
DR=PxExC
Lesiones
corporales
3 1 7 21
Accidentes
vehiculares
0.1 3 7 2.1
Incendios,
fugas,
explosiones.
0.1 0.1 7 0.07
A continuación se realiza la interpretación del análisis realizado para cada tipo de riesgo
identificado:
Lesiones Corporales (golpes, cortaduras, caídas, quemaduras, etc.); La probabilidad de
ocurrencia es baja, la exposición al riesgo es ocasional y la consecuencia es moderada, el
valor cuantitativo de la dimensión del riesgo indica que el mismo es posible y que amerita
atención. (Supervisión durante realización de trabajos, empleo de ropa de seguridad, etc.).
Accidentes Vehiculares (accidentes durante el transporte de materiales y/o personal) La
probabilidad de ocurrencia es baja, la exposición a este tipo de riesgo es ocasional, las
consecuencias es moderada, ocasionando pérdidas económicas moderadas; el valor
cuantitativo de la dimensión del riesgo indica que el mismo es posible y que amerita atención.
(Control de las políticas de uso indebido de alcohol, mantenimiento de los vehículos, normas
de velocidad en caminos y carreteras, etc.).
Incendios, Fugas, explosiones; La probabilidad de ocurrencia y la exposición al riesgo es
mínima, esta limitada por las medidas de seguridad y control de los sistemas de medición y
control, las consecuencias en caso de manifestarse el riesgo pueden alcanzar perdidas
personales y materiales altos, el valor cuantitativo de la dimensión de riesgo indica que el
riesgo es mínimo (determinado por la baja exposición y baja probabilidad).
Una vez determinados los riesgos que pueden presentarse durante las fases del proyecto se
recomienda a la Empresa contratista seguir procedimientos de seguridad y prevención de
pérdidas con el fin de minimizar los riesgos identificados.

Considerando la actividad que se realiza en el ámbito del estudio, podemos identificar las
principales alteraciones y afectaciones del impacto ambiental en sus diferentes etapas.
IDENTIFICACIÓN DE LOS IMPACTOS AMBIENTALES
DEL AMBITO DEL ESTUDIO
A continuación se presenta la identificación de los impactos ambientales del proyecto:
ETAPAS IMPACTO SOBRE EL MEDIO
FISICO BIOLOGICO SOCIOECONÓMICO
Etapa Previa
 Aprobación del
Proyecto
 Coordinación con
Instituciones locales.
 Trazado
 Generación de
empleo.
 Alteración temporal
del tráfico vehicular y
peatonal.
Etapa de
Construcción
 Traslado de equipo y
materiales.
 Excavación y
acumulación de
materiales.
 Instalación de
tuberías de PVC
 Remoción,
transporte y disposición
final de materiales
residuales
 Erosión, alteración
de la estructura del
suelo.
 Emisión de ruidos,
polvos, gases y olores
debido al movimiento de
tierras.
 Contaminación de
suelos por residuos de
obra.
 Modificaciones
Ecológicas en relleno de
materiales residuales de
la obra.
Afectación a
los rellenos
donde se
deposita los
materiales
residuales.
 Riesgos de
accidentes
 Molestias a los
vecinos por olores,
ruidos y polvo.
 Alto riesgo de
inseguridad para los
trabajadores.
Etapa de
Funcionamiento
- Mantenimiento del
sistema
 Construcción del
sistema de agua
potable.
 Mejoramiento de las
condiciones de
salubridad.

MITIGACION DE IMPACTOS AMBIENTALES
DEL AMBITO EN ESTUDIO
A continuación resumimos las medidas de mitigación de impactos ambientales del proyecto:
Principales Impactos Ambientales Medidas de Mitigación y/o corrección
Etapa Previa
Preocupación en la población Comunicación y coordinación con la población sobre los
trabajos a realizar, utilizando los diferentes medios de
comunicación de la localidad.
Etapa de construcción.
Erosión, alteración de la estructura de
pavimento y del suelo
El material que se extrae de la zanja, que se utilizará para la
instalación de los tubos de línea de conducción y distribución,
deberá ubicarse en lugares estables y seguros para evitar
deslizamientos, protegiéndola de la actividad de los vientos y
del agua.
Generación de ruidos, polvos, olores
y gases debido al movimiento de
tierras,
Se deberá humedecer el suelo con agua o algún producto
químico para sofocar el polvo, en los lugares donde se realicen
los trabajos y se ejecuten las obras de renovación y mantener
la tierra extraída totalmente húmeda hasta su reposición y
restaurar el área. Y se deben realizar todos los trabajos en el
menor tiempo posible.
Contaminación del suelo por residuos
de materiales de obra. (Cemento,
arena, bolsas, etc.)
Las áreas a ser ocupadas en la ejecución de los trabajos de
albañilería deberán ser bien cuidadas controlando en lo posible
la contaminación por los materiales de obra, estableciéndose,
sistemas de recojo y limpieza, tratamiento y su disposición final
en rellenos sanitarios o lugares para el reciclaje de este tipo de
residuos.
Alteración del tráfico vehicular y
peatonal.
Al ejecutar estas obras otro de los malestares que se produce
es para el tránsito vehicular y peatonal, que, para que circulen
correctamente se deberá desviar y señalizar las vías por donde
puedan transitar sin problemas.
Molestias a los vecinos por ruidos y
olores.
Se deberá cumplir con mantener el acceso libre a las viviendas,
para que esto suceda la contratista deberá construir barreras
protectoras eficaces para reducir el ruido de los trabajos. Se
deben evitar la acumulación de lodos putrefactos en la vía
pública.
Modificación ecológica y morfológica
en áreas de disposición final de
desechos.
Realizar la acumulación en medios áridos con adecuación a la
morfología, evitando la erosión y realizar la re-vegetación en
los botaderos y rellenos sanitarios para evitar la contaminación
por este tipo de desechos.
Riesgo de inseguridad ciudadana de Coordinar con las autoridades policiales y seguridad ciudadana

los trabajadores para garantizar la seguridad de los trabajadores y evitar la
afectación de zonas urbanas por personas de mal vivir.
RESUMEN DE IDENTIFICACIÓN Y CARACTERÍSTICAS DE LAS AMENAZAS DEL
PROYECTO
Etapa de funcionamiento
Evacuación de aguas servidas y
mantenimiento del sistema
Mejoramiento del sistema de desagüe, e incremento del valor
de la propiedad privada
TIPO
CARACTERISTICAS
PRIORIDAD
RELATIVA *
AREAS DE IMPACTO
SISMOS
Existe una probabilidad del 95%
de ocurrencia en un período de
50 años de un sismo de gran
magnitud grado 8 (Escala de
Richter) con intensidades desde
VI a VII en el área de riesgo
apreciándose daños cuantiosos.
2
 Destrucción total o
parcial de las estructuras de
Impulsión, almacenamiento,
y distribución.
 Rotura de las tuberías
de conducción y
distribución en el caso de
agua potable y rajaduras o
colapso de los reservorios.
DESLIZAMIENTOS No existe, la topografía del área
en estudio es prácticamente
plana para estos casos.
INUNDACIONES Colapso de reservorios y roturas
de tuberías de agua potable.
2 Daños en viviendas y
comercios, así como, la
contaminación en artículos
de primera necesidad.
INCENDIOS Incendios en los locales
y/o viviendas
3  Suministro de agua
mediante camiones cisterna.
HUELGAS O
PAROS
No-atención al público.
Paralización en el
funcionamiento de unidades
operativas. Paralización de las
obras de mantenimiento
3  Desbordamiento de las
aguas.
 Deficiente operación de
los diferentes elementos del
servicio.

El siguiente cuadro muestra el resumen de identificación y características principales de
las amenazas:
MEDIDAS DE MITIGACION Y EMERGENCIAS PARA LA VULNERABILIDAD
El siguiente cuadro, resume las medidas de mitigación y emergencias que se
requiere ejecutar ante la vulnerabilidad del proyecto:
AREA
MITIGACION
EMERGENCIA
A.-ORGANIZACIÓN
INSTITUCIONAL
 Organización comités de
emergencia de la Municipalidad.
 Programación de la atención de
emergencias y desastres de acuerdo a la
guía OPS capacitación de personal.
 Establecer, centros de
emergencia.
B.-OPERACIÓN Y
MANTENIMIENTO
 Se deben elaborar manuales de
operación y mantenimiento.
 Se deben elaborar, programas de
mantenimiento preventivo.
 Se deben establecer costos de
mantenimiento preventivo.
 Se deben adquirir equipos e insumos
para la correcta operación y
mantenimiento de estructuras sanitarias.
 Diagnóstico del daño.
 Se debe movilizar personal y
equipos a la zona del desastre.
 Reparación del daño.
C) APOYO
ADMINISTRATIVO
 Se deben establecer normas para
asegurar disponibilidad de recursos
financieros.
 Se debe crear una base de datos de
entidades y proveedores para
emergencias.
 Priorizar recursos para
emergencias.

CALCULO JUSTIFICATORIO DE DISEÑO

Exp tec agua_potable_cabrillas

Más contenido relacionado

La actualidad más candente

Destacado

Similar a Exp tec agua_potable_cabrillas

Más de Javier Colina

Exp tec agua_potable_cabrillas
